【PCB打样】嘉立创PCB免费打样流程解析

PCB被誉为“电子产品之母”。从手机、电脑、家用电器、医疗设备到汽车电子和航空航天等领域,PCB都是不可或缺的核心组件。无论你是硬件工程师,还是电子工程师,亦或是电子爱好者,产品研发过程中都要进行PCB打样。
说到打样,那就不得不说嘉立创。这家公司从2006年开始,一直做PCB打样。经过近20年的深耕,公司目前生产的印制电路板最高层数可达 32层,最小孔径可达 0.15mm,最小线宽线距可达 0.0762mm,并支持近700种层压结构。
自 2021 年 7 月 1 日起,嘉立创开始免费打样活动,为无数用户提供PCB打样的便利。
如今,嘉立创仍然坚持免费打样活动。那么,如何在嘉立创进行免费打样呢?本文主要介绍使用嘉立创EDA领取优惠券的具体操作。此外,如果不用嘉立创EDA,也可以领取优惠券。

一、下单前检查

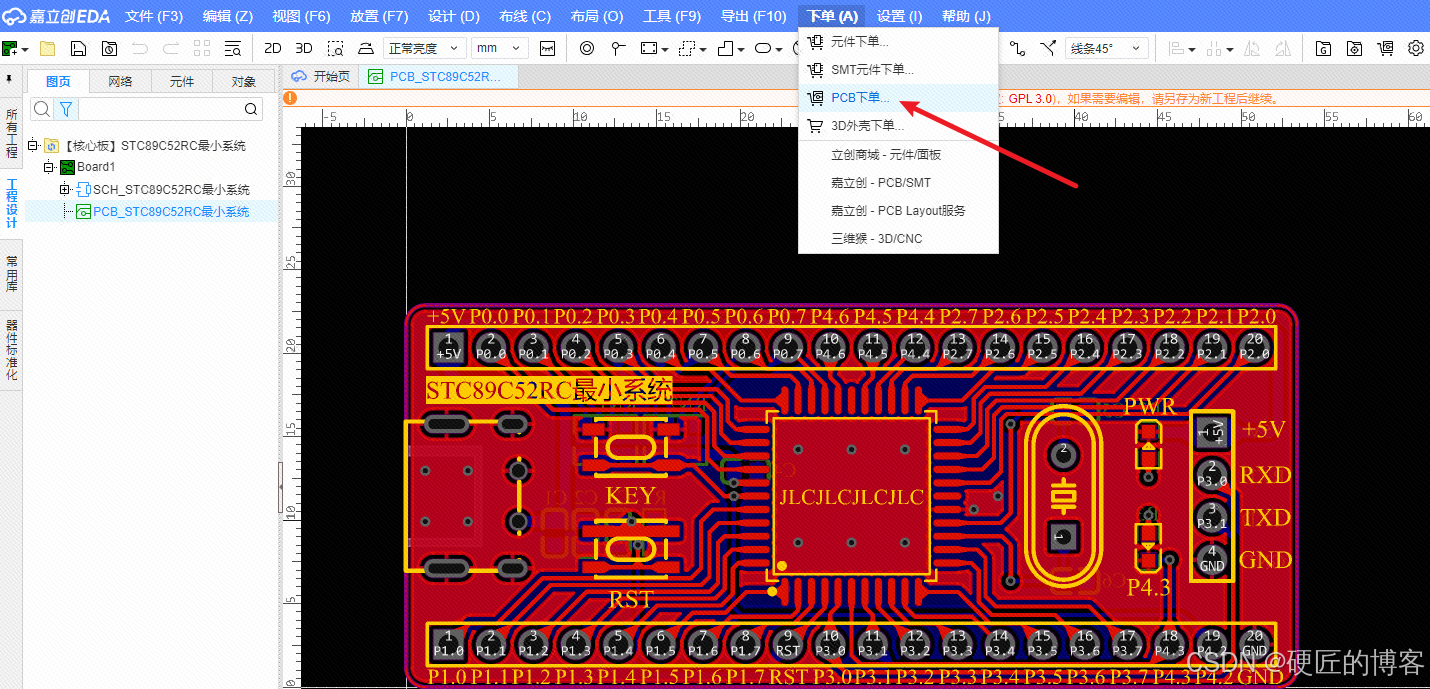

1.在PCB设计完成后,选择下单,点击PCB下单。
在这里插入图片描述

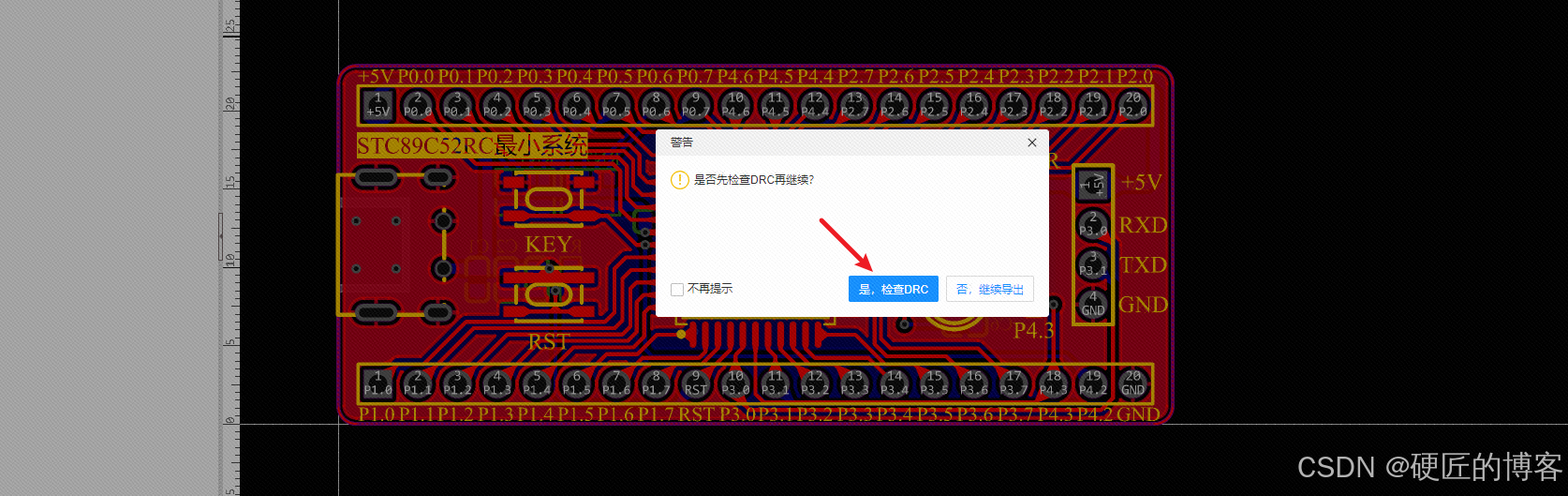

2.此时,系统提示我们检查DRC,点击“是,检查DRC”,确保无DRC错误后,再进行下一步。
在这里插入图片描述

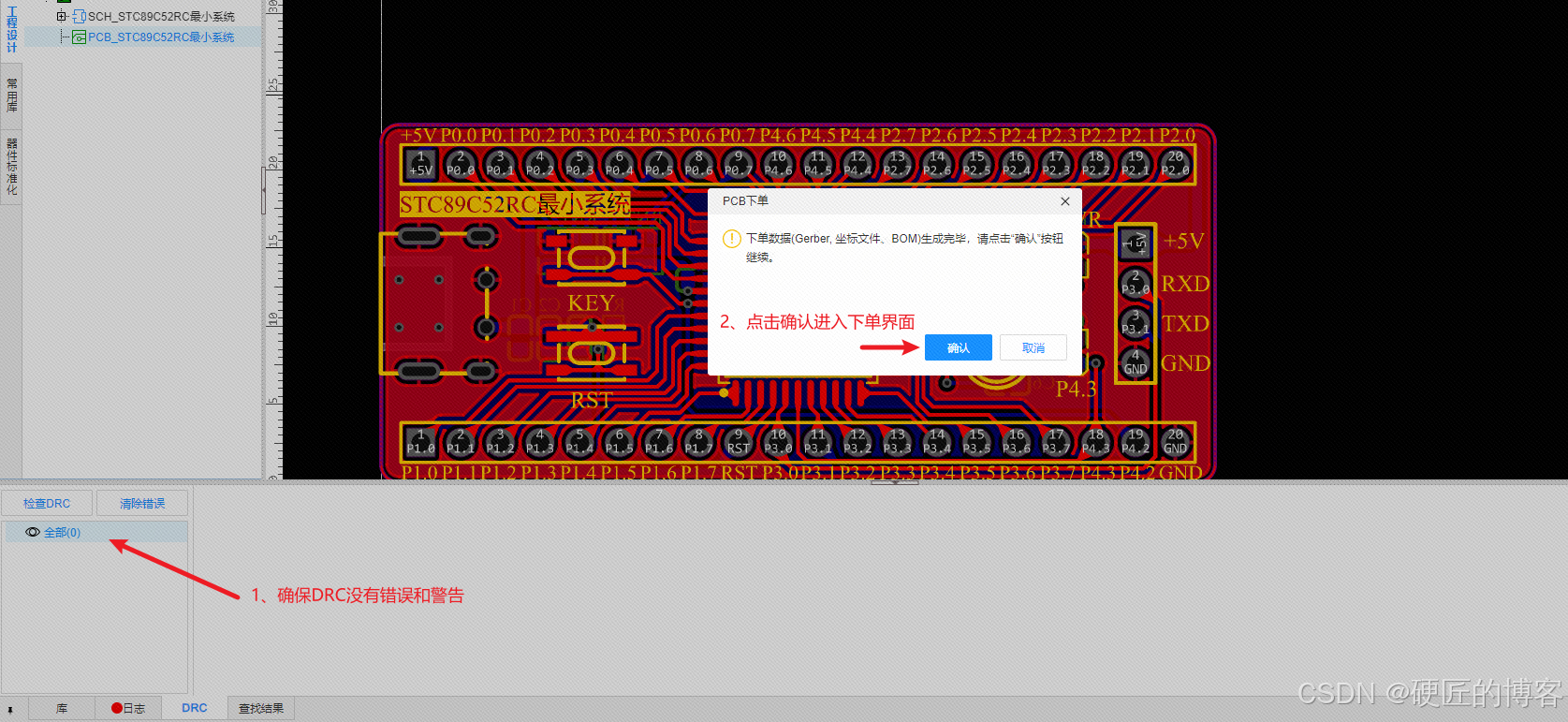

3.DRC为0错误0警告,点击确认,进入PCB下单界面。
在这里插入图片描述

二、领取优惠券

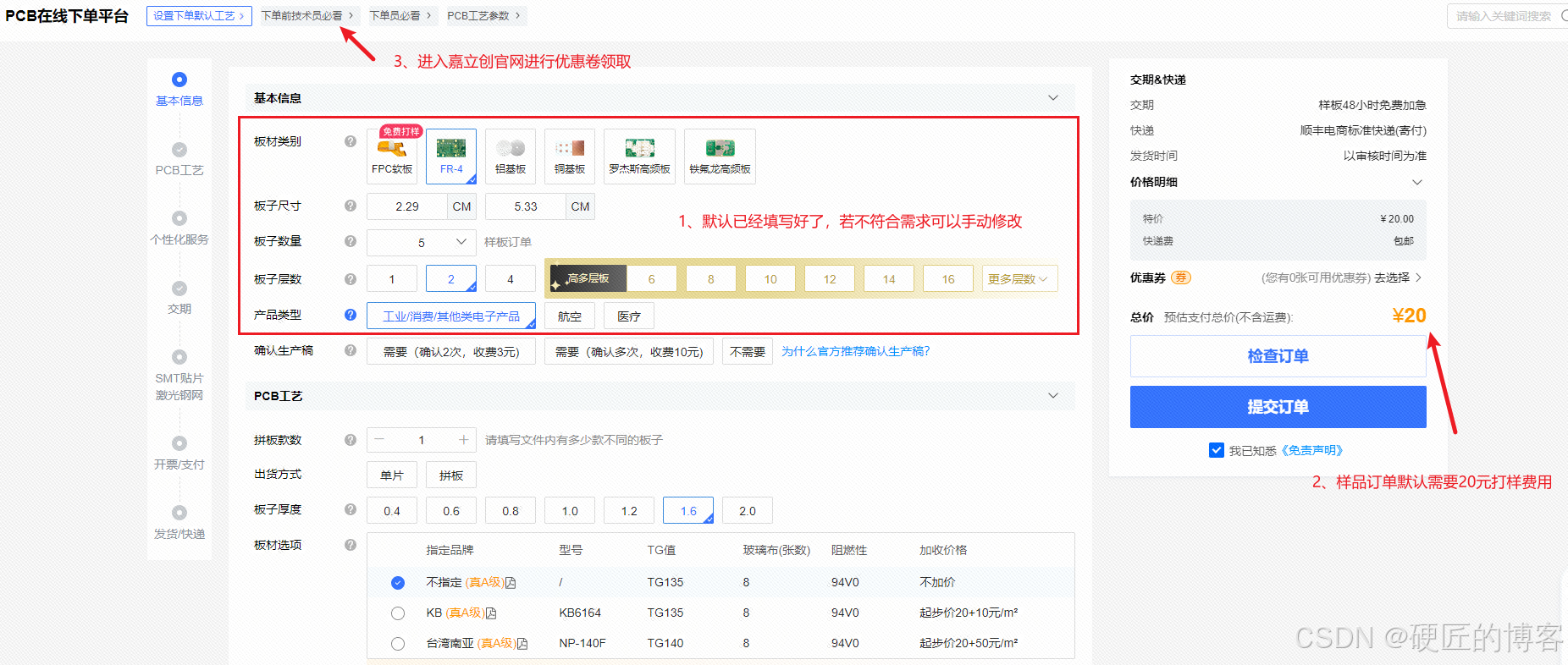

1.进入下单界面,可以发现此时板子类别、尺寸、层数等参数,已经按照PCB设计文件参数填写好了,大家可以按照需求进行修改,同时在右侧价格选项栏中,默认样品订单是需要20元的打样费用的。
在这里插入图片描述

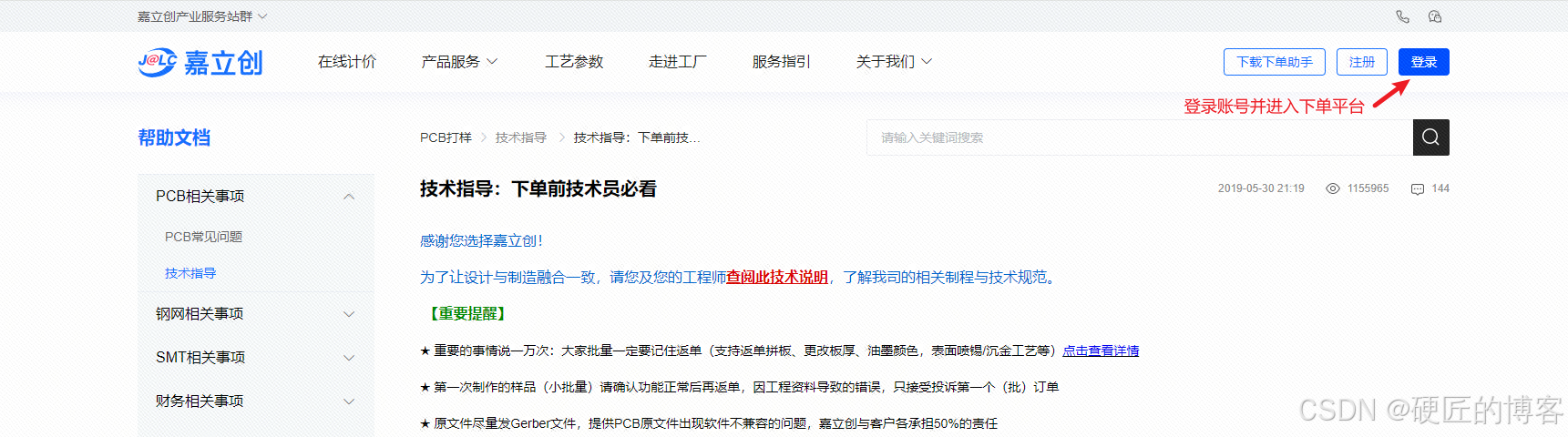

2.此时,可以点击左上方的“下单前技术员必看”选项栏,进入嘉立创官网。
在这里插入图片描述

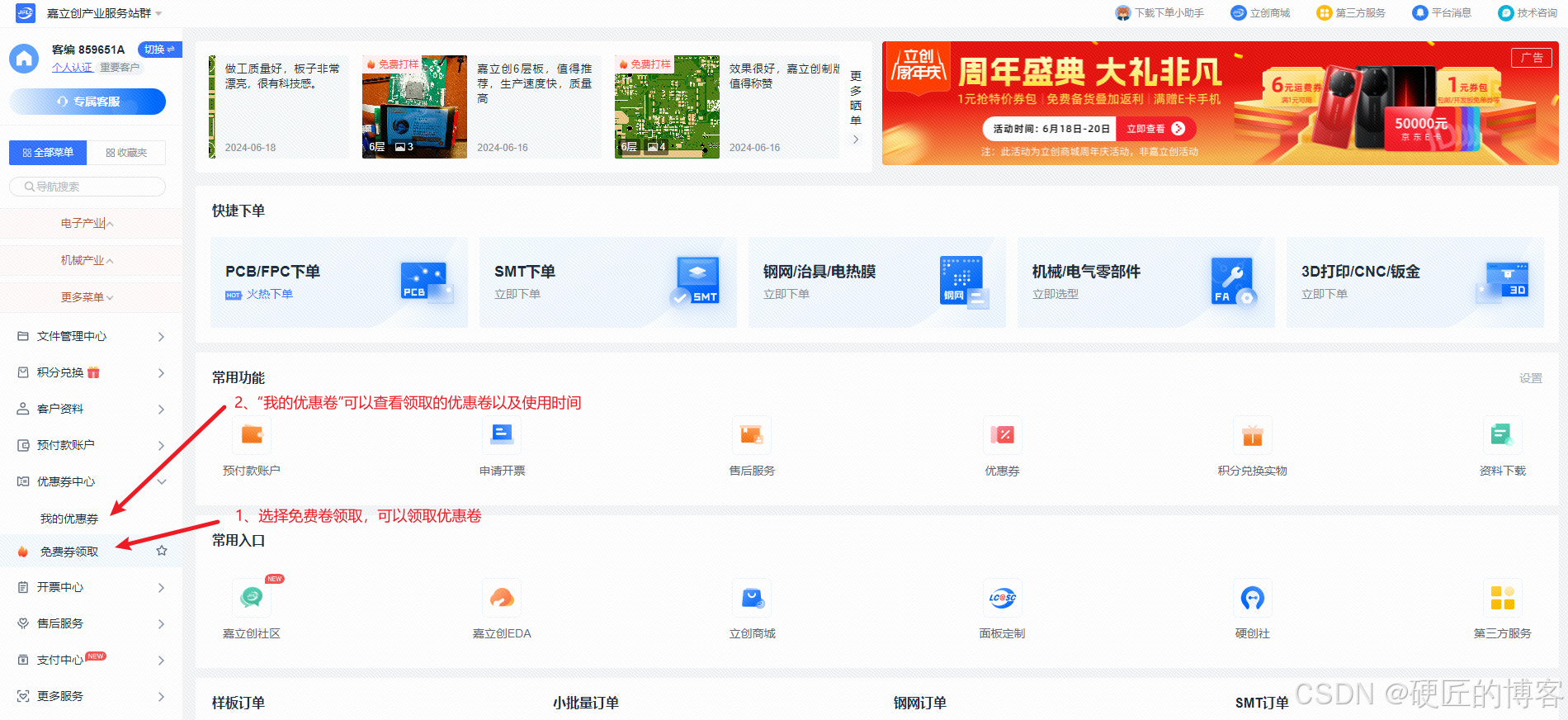

3.在下单平台左侧选项栏中,往下滑动,找到“优惠券中心”-“免费券领取”,可以进行查看与领取。
在这里插入图片描述

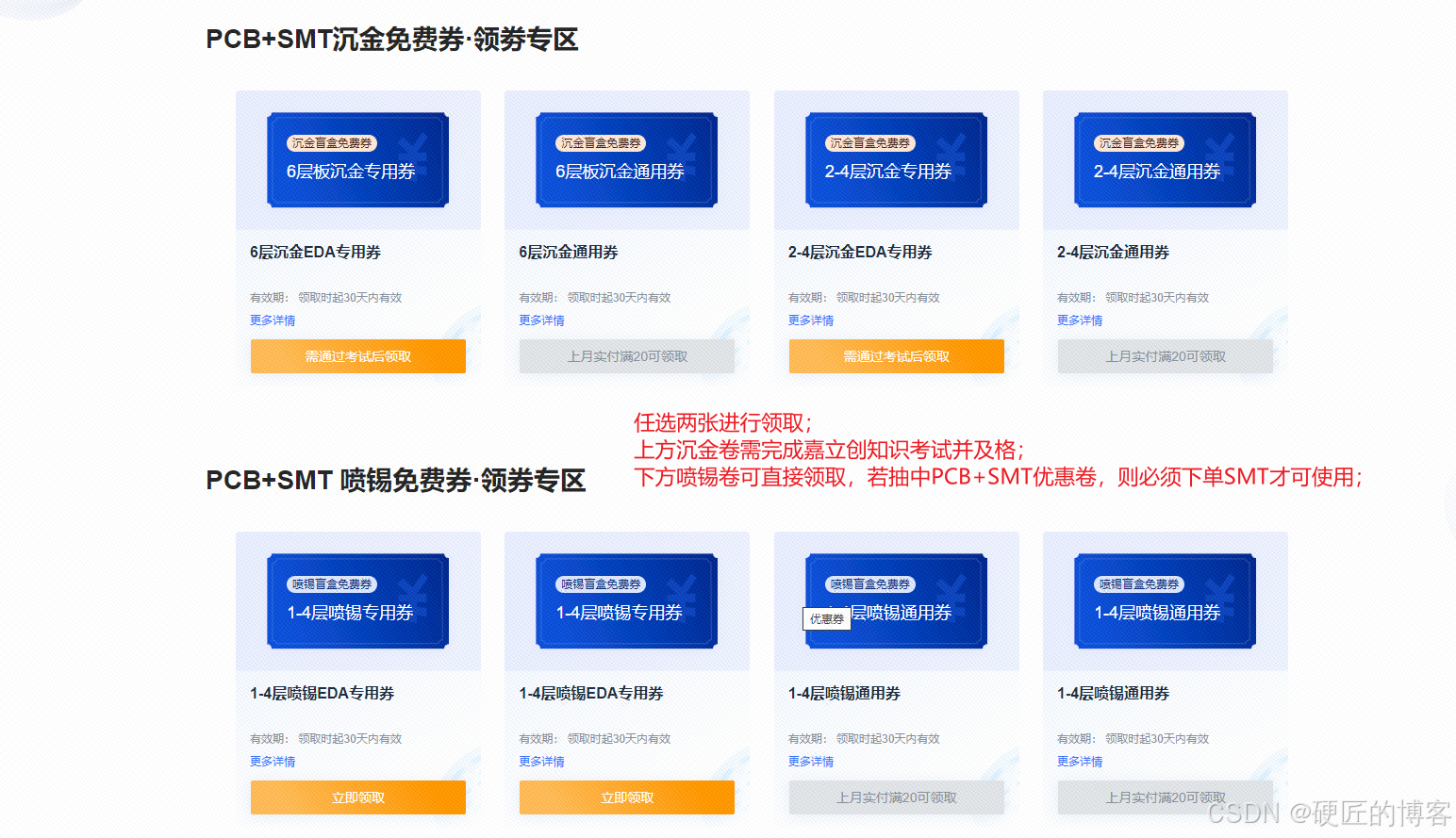

4.进入“免费券领取”,使用嘉立创EDA进行设计,每个月可以免费领取两张优惠券使用。免费领取的优惠券种类有:
●6层沉金EDA专用券(需完成嘉立创题库考试并实现及格)
●2~4层沉金EDA专用券(需完成嘉立创知识考试并及格)
●1~4层喷锡EDA专用券(普通PCB券,若幸运抽中PCB+SMT盲盒券,则必须下单SMT才可使用)
在这里插入图片描述

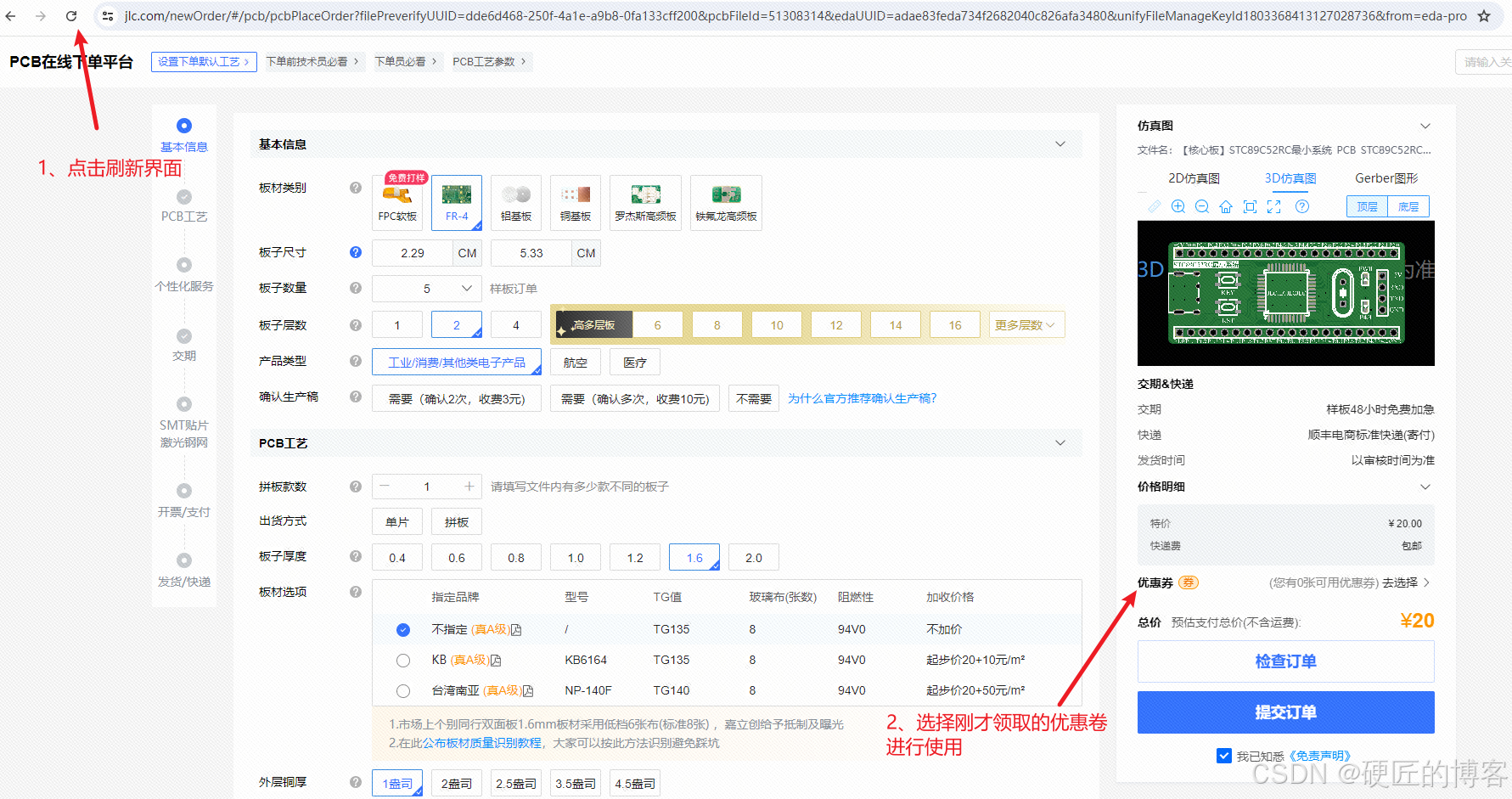

5.领取完成后,回到下单界面,刷新一下,此时右下方就会出现优惠券的选型,选择使用优惠券即可。
在这里插入图片描述

三、正式下单

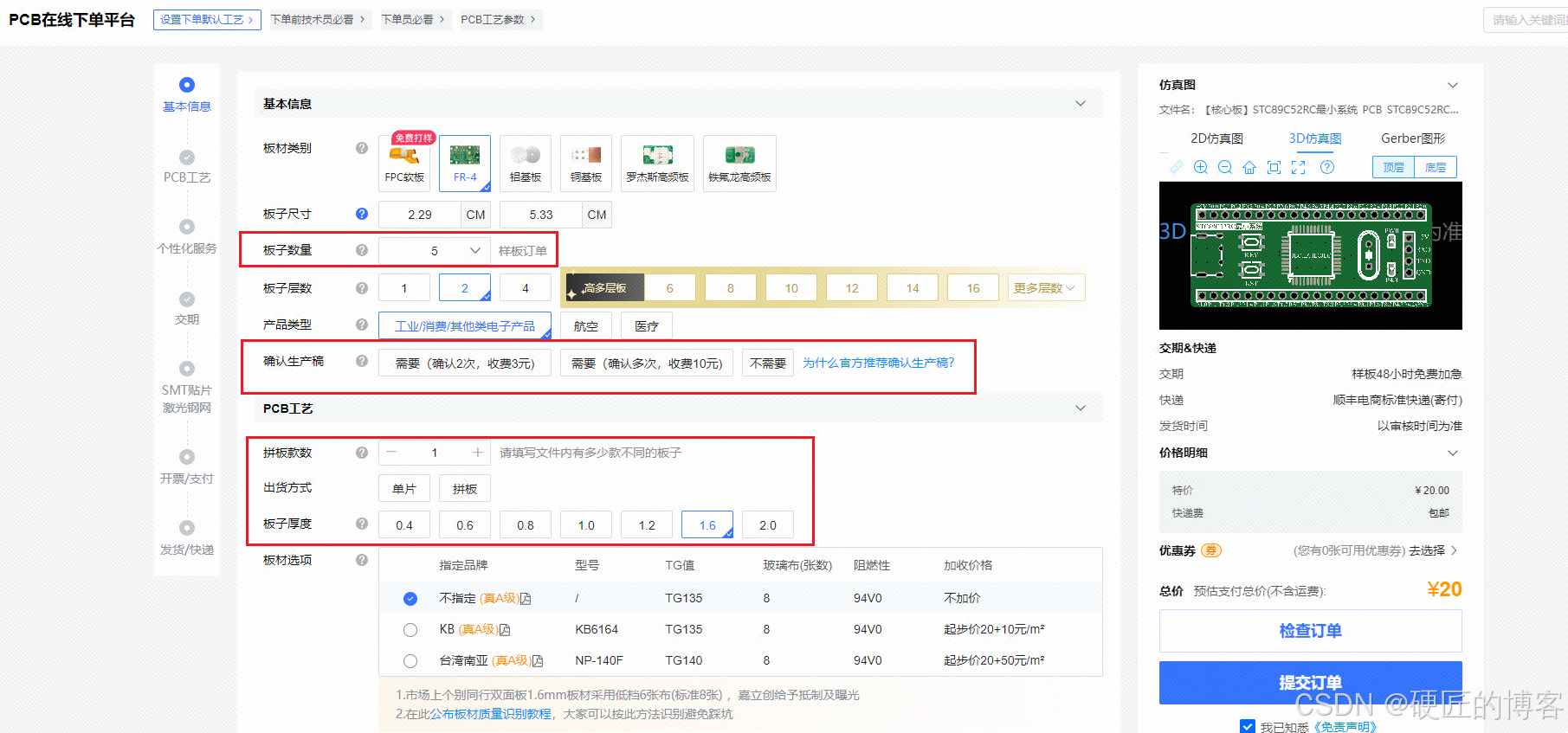

1.领取完优惠券后,选择对应的参数进行下单,其中系统默认选择好的参数基本不需要进行修改。
板子数量----按照需要进行填写数量
确认生产稿–样品单可以选择不需要,批量订单建议选择确认生产稿(生产前会联系进行检查,确认没有问题才进行生产)
拼版数量----没有拼版的话直接保存默认
出货方式----没有特殊要求的话默认选择单片出货即可
板子厚度----可以进行修改,建议在0.8mm~1.6mm之间,否则特殊工艺无法进行免费打样,需要额外收费
在这里插入图片描述

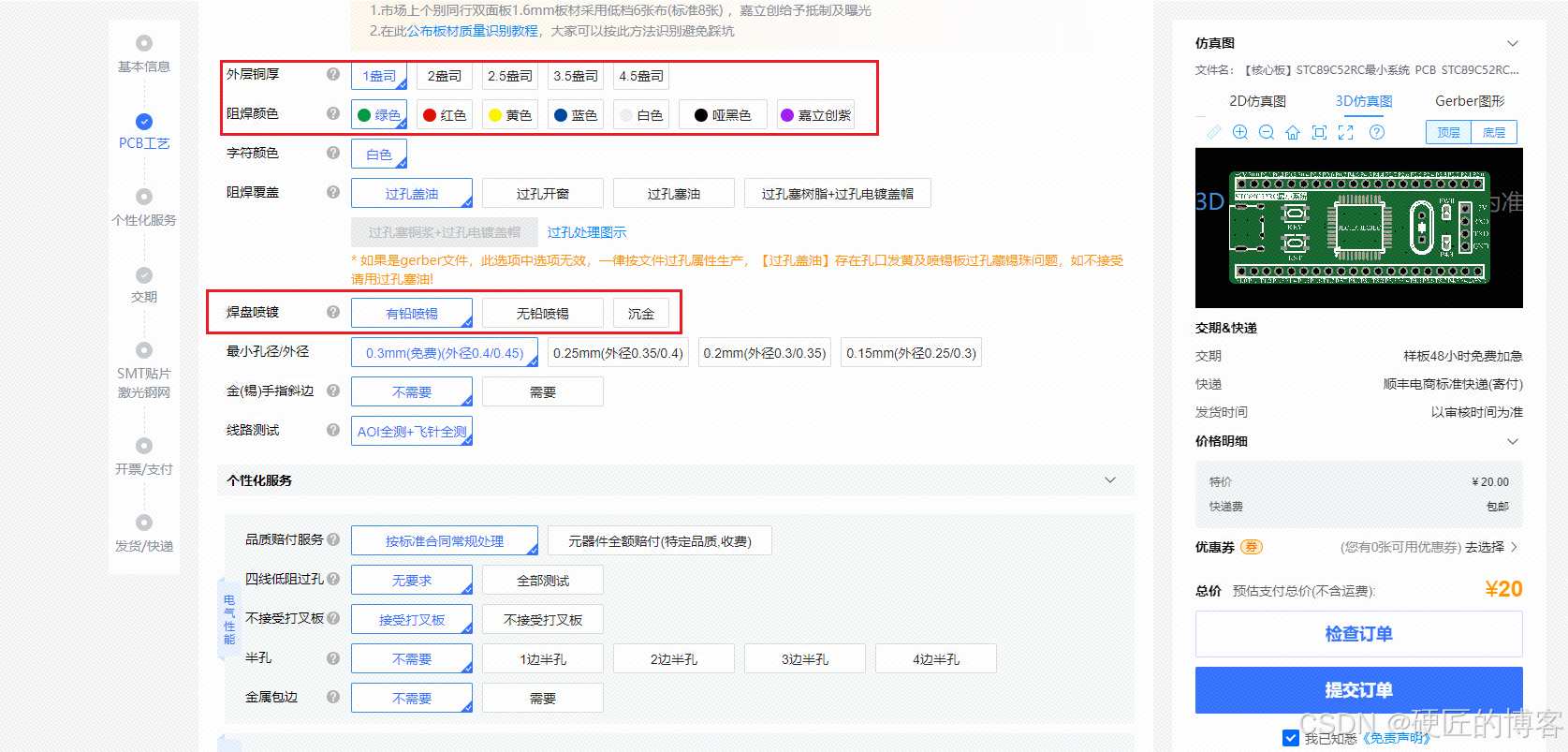

外层铜厚-----默认1盎司,其余工艺需额外收费
阻焊颜色-----可以自由修改,通常情况绿色速度最快,若需要彩色丝印,阻焊颜色只能选择白色
焊盘喷镀-----默认是有铅喷锡,若使用彩色丝印工艺,需选择沉金工艺
在这里插入图片描述

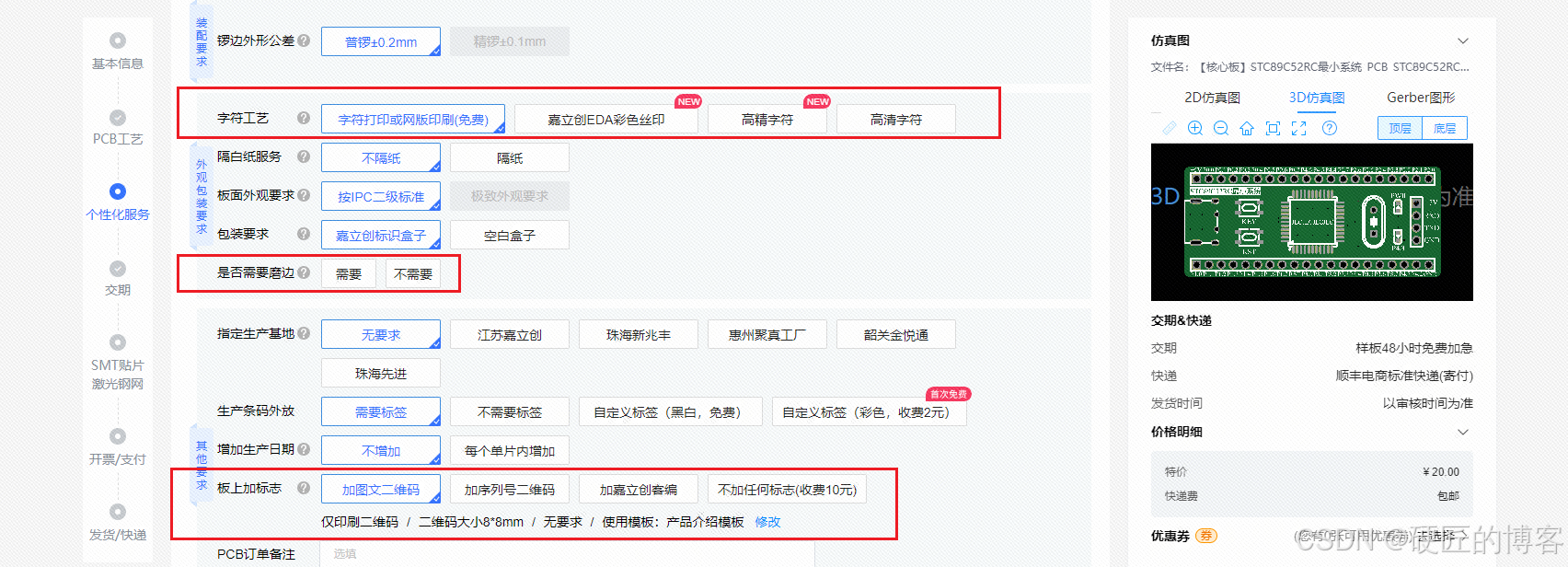

字符工艺-----若使用彩色丝印工艺,需选择“嘉立创EDA彩色丝印”
磨边---------尺寸较小的板子可以选择磨边工艺,但需要额外收费
板上加标志—默认选择“加嘉立创客编”,这使得工作人员可以区分每个人的PCB板,也可以选择图文二维码或序列二维码,不会额外收费,图文二维码后续可修改扫描内容
在这里插入图片描述

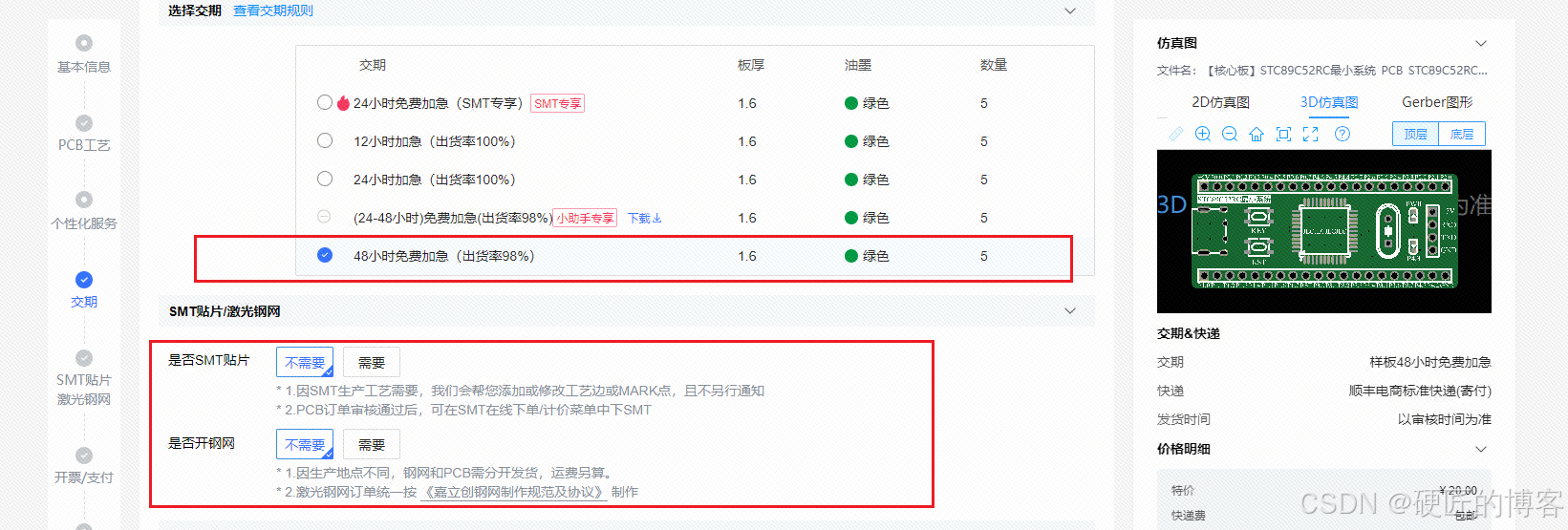

对时效有要求可以选择付费加急服务,默认绿色油墨48小时免费加急
如果需要工厂进行贴片服务,可以选择需要SMT服务;
若需要钢网进行焊接,可以选择钢网服务
在这里插入图片描述

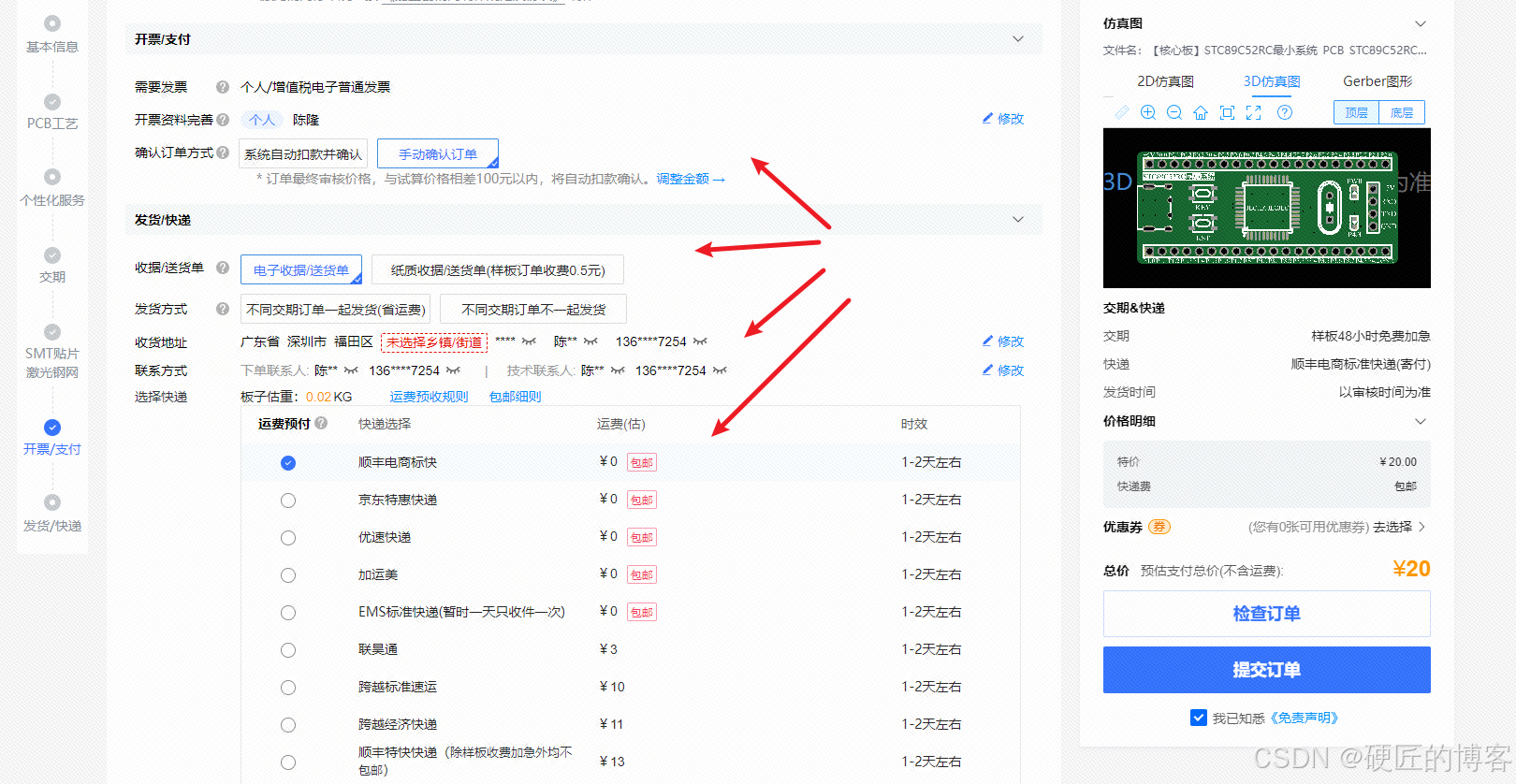

填写好开票、收货地址、快递信息即可
在这里插入图片描述

四、提交订单

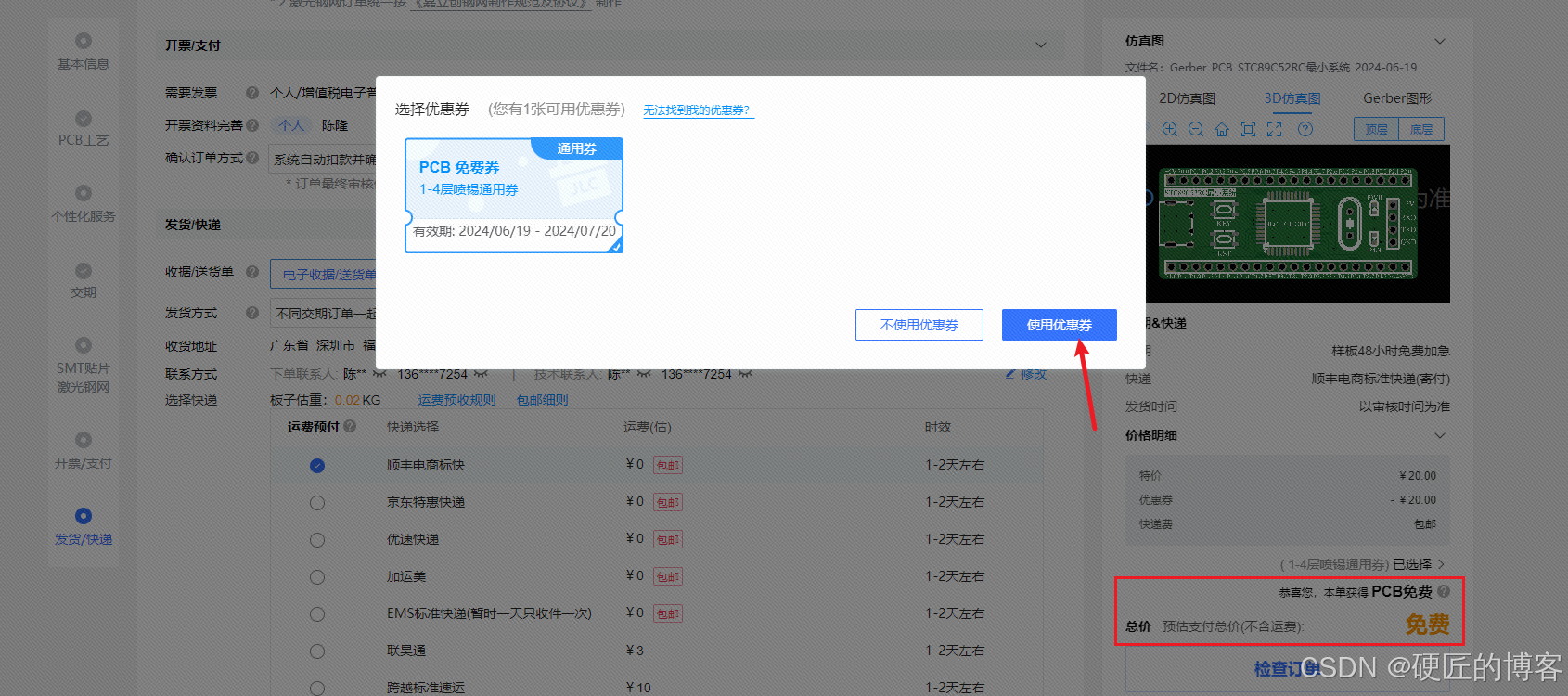

1.选择领取的优惠券进行使用,对应参数需要正确,比如沉金优惠券需要选用沉金工艺,普通喷锡优惠券选择有铅喷锡工艺,且无额外特殊付费工艺;此时订单就变成免费了,点击提交订单即可。
在这里插入图片描述

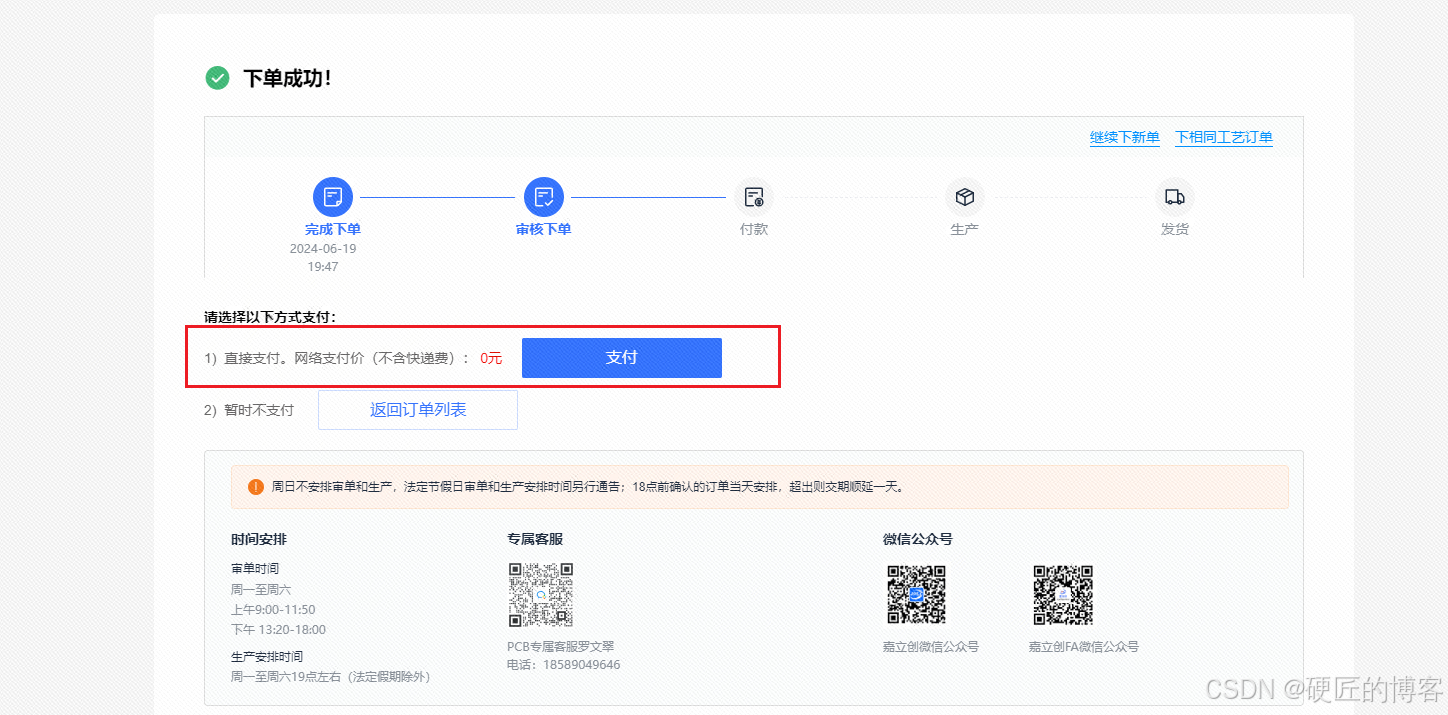

2.此时支付金额为0元,直接选择支付,跳转到支付界面。
在这里插入图片描述

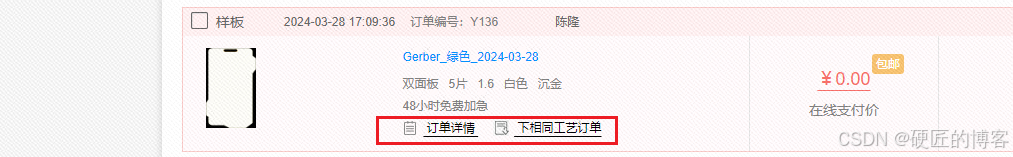

3.支付完成后会跳转到PCB订单界面,此时会出现待发货订单的信息,可以通过查看订单信息来查看下单参数,或者通过查看进度跟踪来掌握生产和发货进度。
在这里插入图片描述

### 嘉立创免费打板服务中的压正确顺序 在嘉立创建议的PCB制造流程中,对于不同数的PCB板有不同的压顺序。通常情况下,为了确保最佳的质量和成本效益,建议采用偶数板设计[^1]。 #### 单板与双- **单板**:仅有一面有走线,另一面作为接地或其他功能使用。 - **双板**:两面均有走线,并可通过过孔实现信号传输至背面。这种结构简单且经济实惠,在小型项目或初学者作品中较为常见。 #### 多板(四及以上) 当涉及到多于两个面时,则需考虑更复杂的叠方式: ##### 四板 四板由内外两组导体构成,中间夹着绝缘材料PP片。具体来说: 1. 底部铜箔 (GND Plane) 2. PP 片 3. 内电源平面(Power Plane 或 Signal Layer) 4. 另一片 PP 片 5. 表面工作(Top Layer) 此过程涉及先铺设底部铜箔并预热压制,接着放置PP片及内线路图,最后再覆盖顶图形以及最上端的一张PP片进行最终加温固化形成整体结构[^3]。 ##### 六板 六板增加了额外一对内部布线用于复杂电路需求,其基本构建方法类似于四板但多了两次类似的叠加操作来加入更多功能性分隔区域。典型排列如下: 1. Bottom GND Plane 2. PP Sheet 3. Inner Power/Signal Layer 1 4. Core Material with Prepregs 5. Inner Power/Signal Layer 2 6. Another Set of Prepreg Sheets 7. Top Outer Routing Layer 值得注意的是,在实际生产过程中,制造商可能会根据特定的设计要求调整上述标准配置;然而总体原则保持一致——即始终优先选用偶数次以简化加工难度并降低成本。 ```python def layer_press_sequence(layers_count): """ 返回给定数下的理想压序列描述 参数: layers_count(int): PCB 的总数 返回: str: 描述该数量级下推荐使用的压次序说明文字 """ if layers_count % 2 != 0 or layers_count < 2: return "不推荐使用奇数或少于两的布局" sequence_description = ["底铜箔"] for i in range((layers_count//2)-1): sequence_description.append(f"第{i+1}PP片") sequence_description.append(f"内{i+1}") sequence_description.extend([f"{(layers_count//2)}PP片", f"表"]) return ' -> '.join(sequence_description) print(layer_press_sequence(4)) ```
