Vivado 蜂鸟 e203 MCU200T/DDR200T 添加MIG IP DDR3控制器 RISC-V


更新一下，之前内容有错误
参考链接

FPGA上外挂DDR2&DDR3&MIG IP的使用记录
https://www.cnblogs.com/kingstacker/p/9444409.html

【分享】 利用蜂鸟E203搭建SoC【4】——DDR200T内存扩展
https://www.rvmcu.com/community-topic-id-744.html

DDR200T中DDR的使用与时序介绍
https://www.rvmcu.com/community-topic-id-822.html

【分享】 小白也能学会的DDR存储拓展教程【2021 hbirdv2最新版】
https://www.rvmcu.com/community-topic-id-843.html

VIVADO MIG核添加列表之外的DDR型号
https://blog.csdn.net/neufeifatonju/article/details/104915776

DATASHEET-MT41K128M16JT-125

http://www.elecfans.com/p/xc-2500277248.html

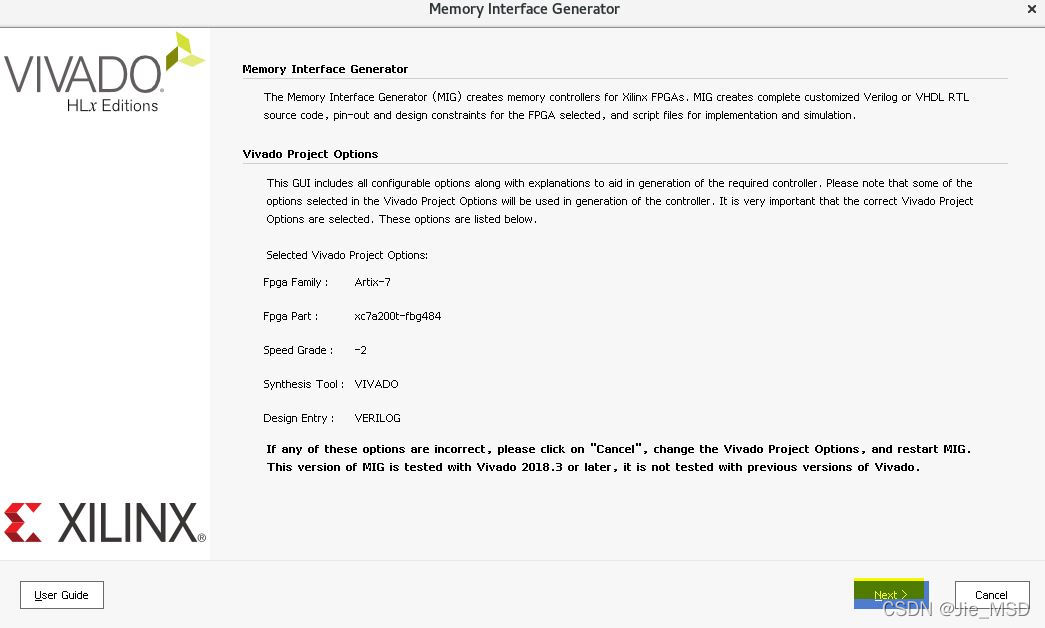

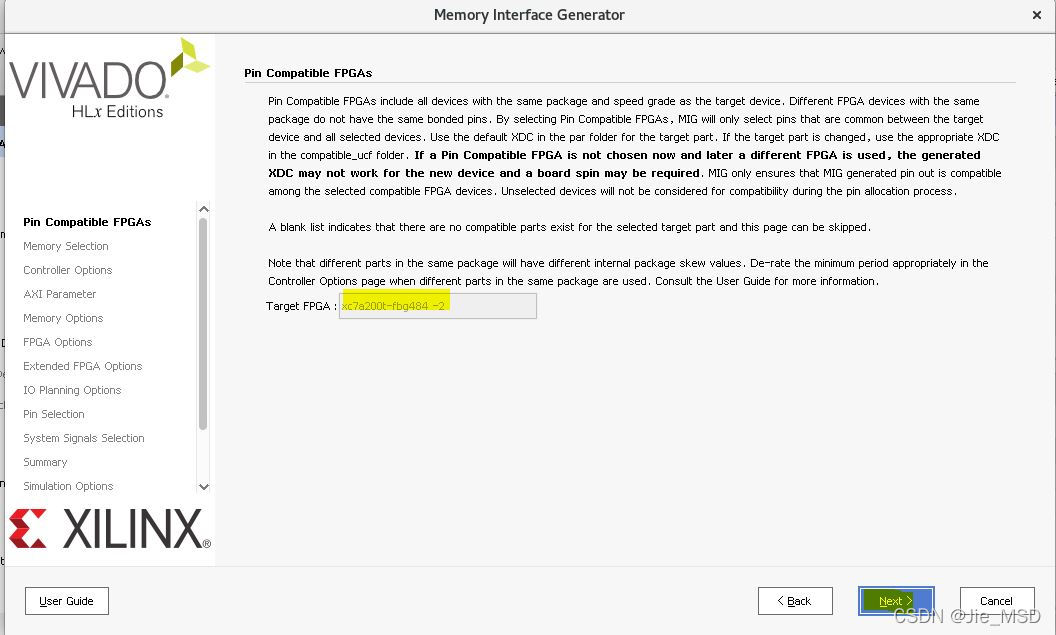

1. 新建工程后新建IP-Memory Interface Generator

在这里插入图片描述
在这里插入图片描述

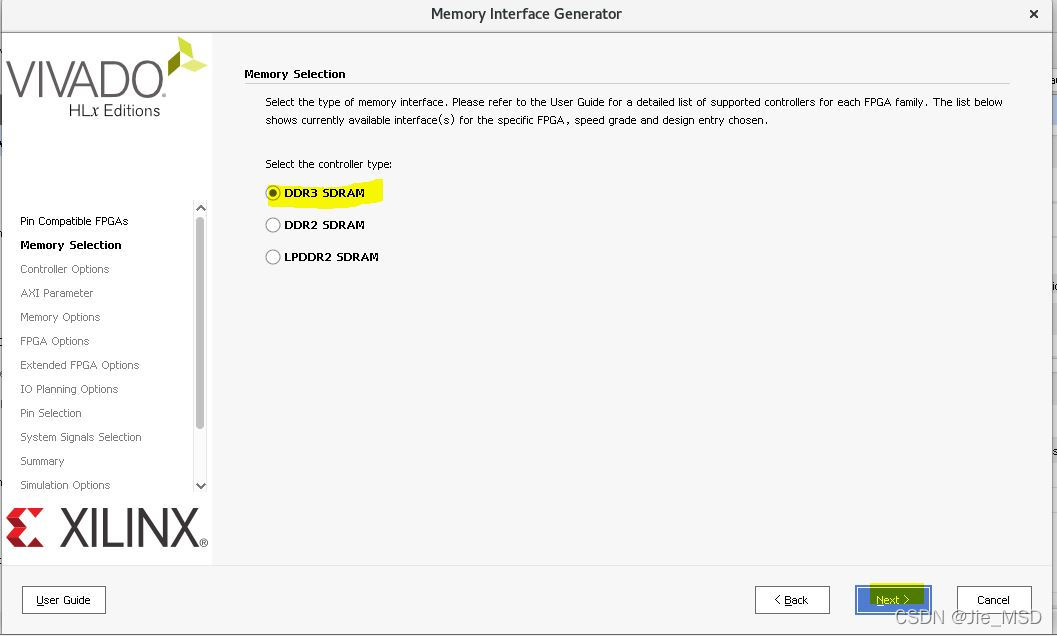

2.选择DDR3 SDRAM

在这里插入图片描述
在这里插入图片描述

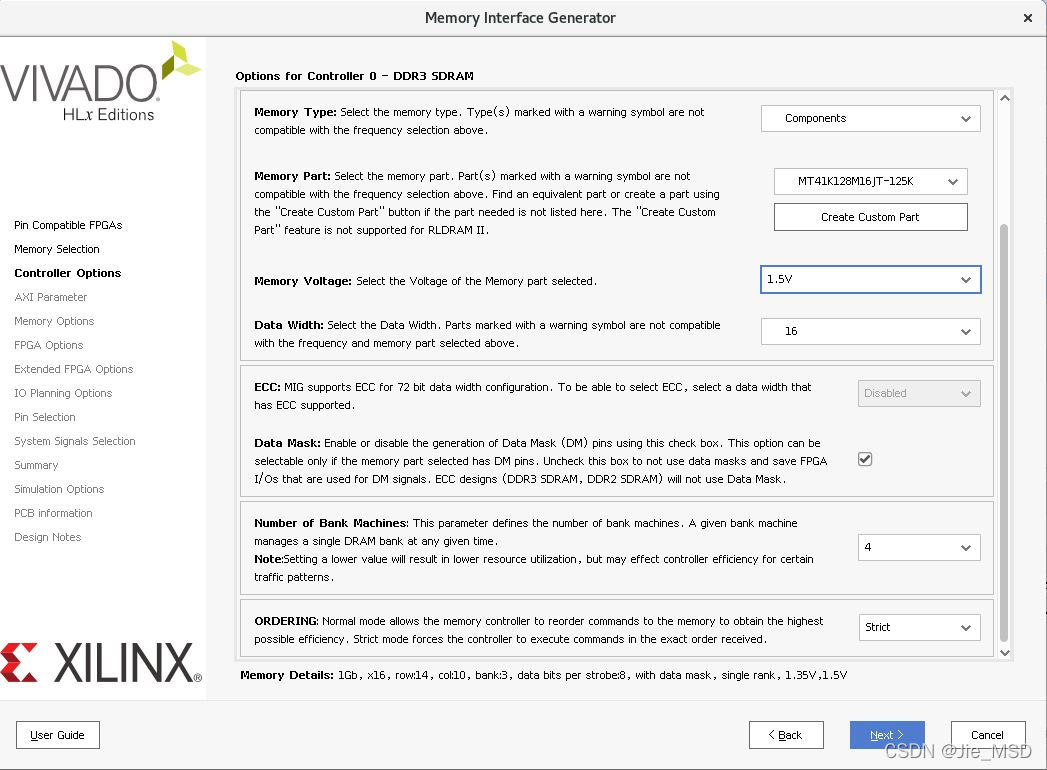

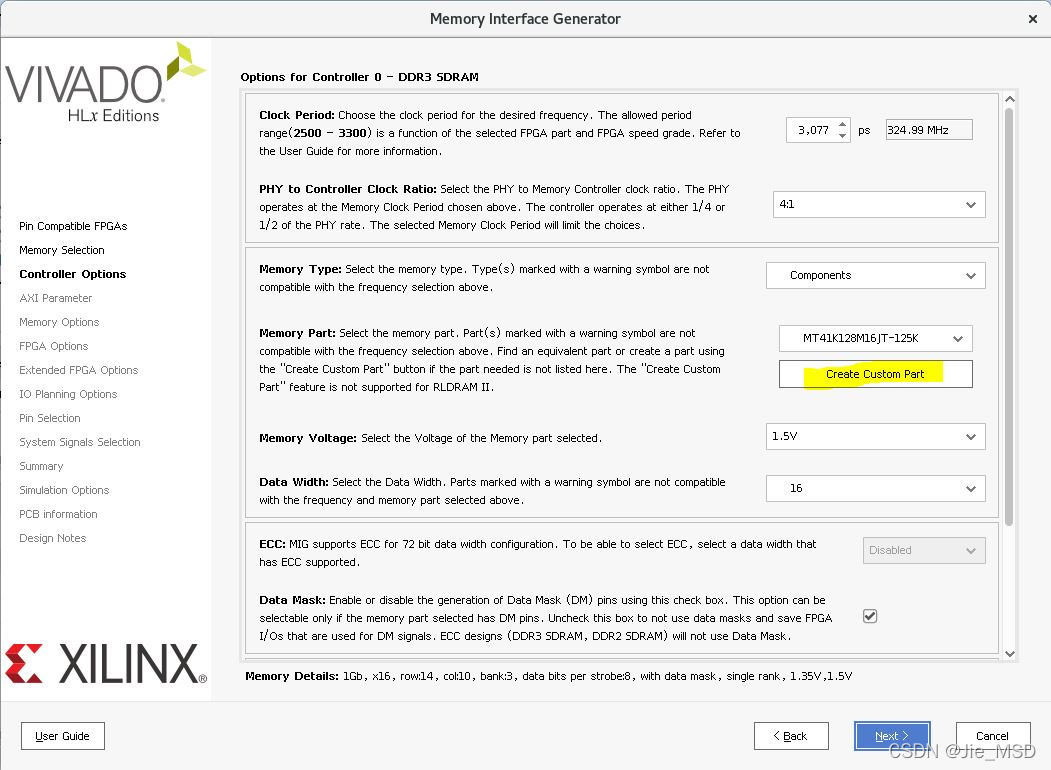

3. 新建Memory Part：自定义参数生成型号MT41K128M16JT-125

在这里插入图片描述

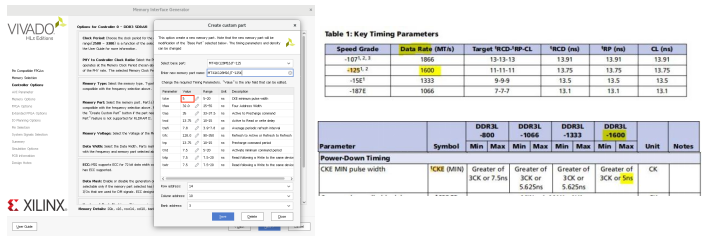

更改参数参考以下：

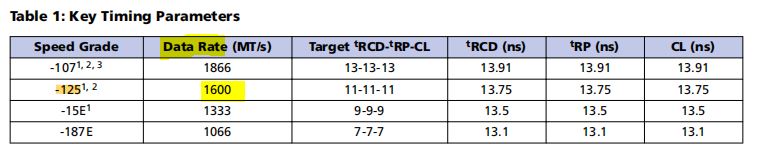

参考MT41K128M16JT-125K手册的更改
在这里插入图片描述

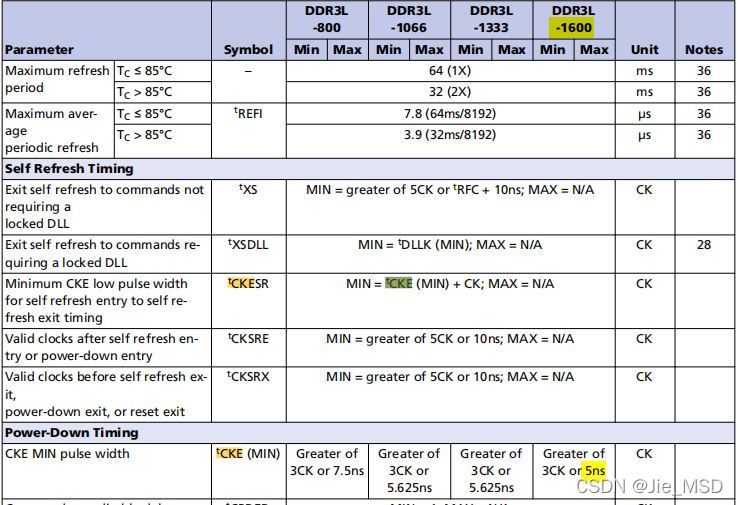

tcke

在这里插入图片描述
在这里插入图片描述

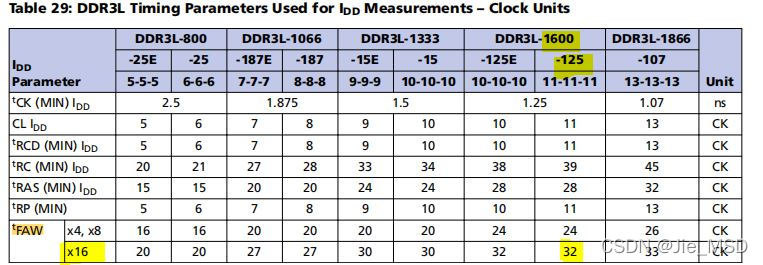

tfaw

在这里插入图片描述

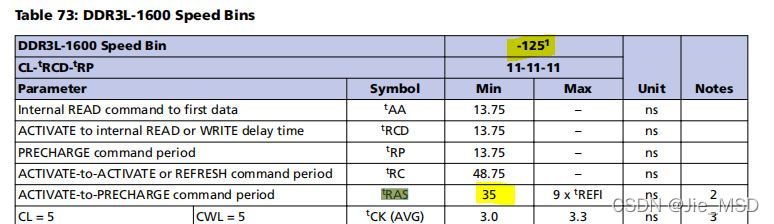

tras

在这里插入图片描述

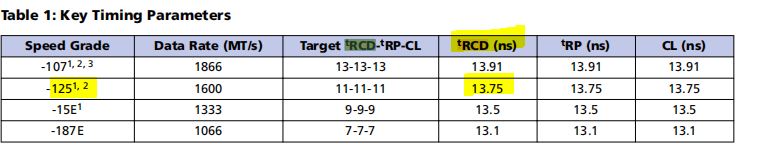

trcd

在这里插入图片描述

trefi

在这里插入图片描述

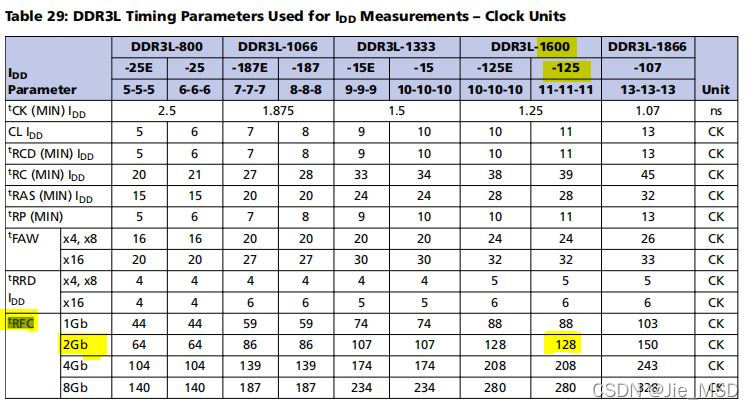

trfc

在这里插入图片描述

trp

在这里插入图片描述

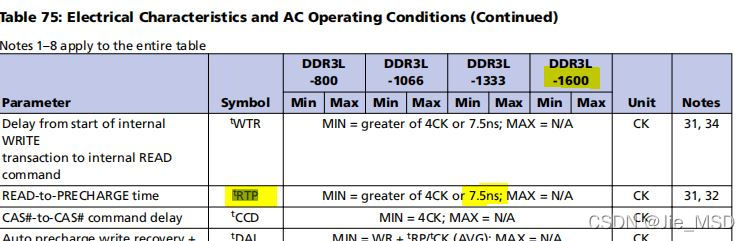

trtp

在这里插入图片描述

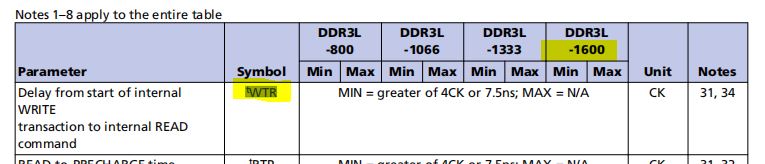

twtr

在这里插入图片描述

在这里插入图片描述

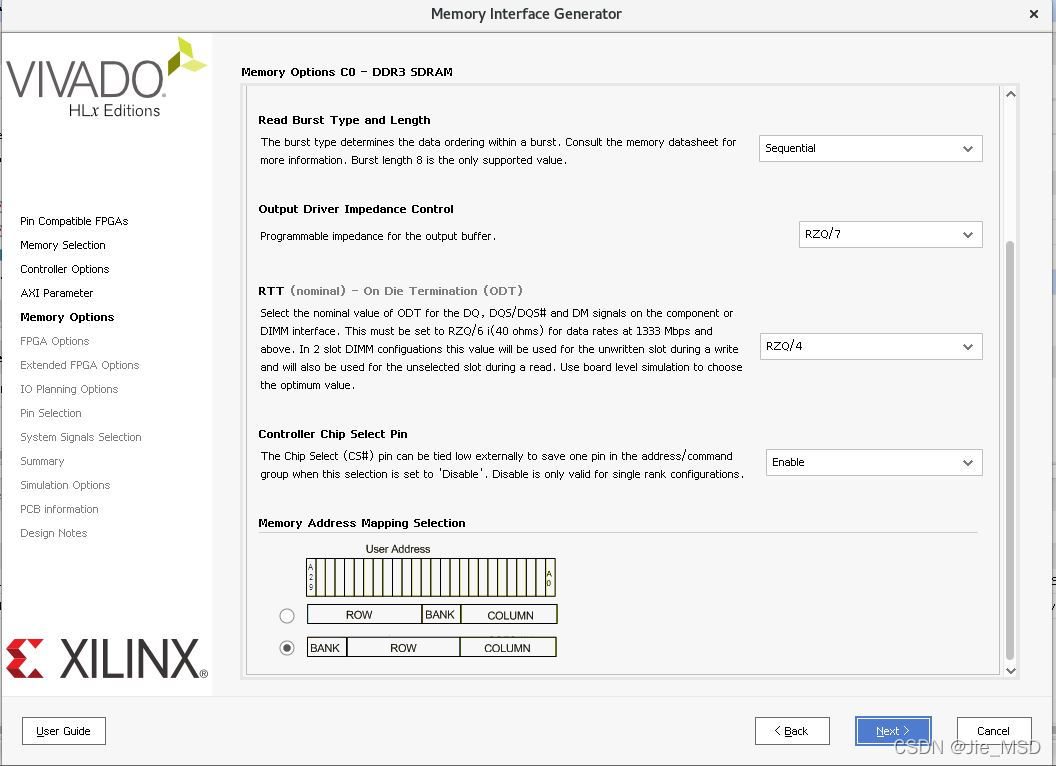

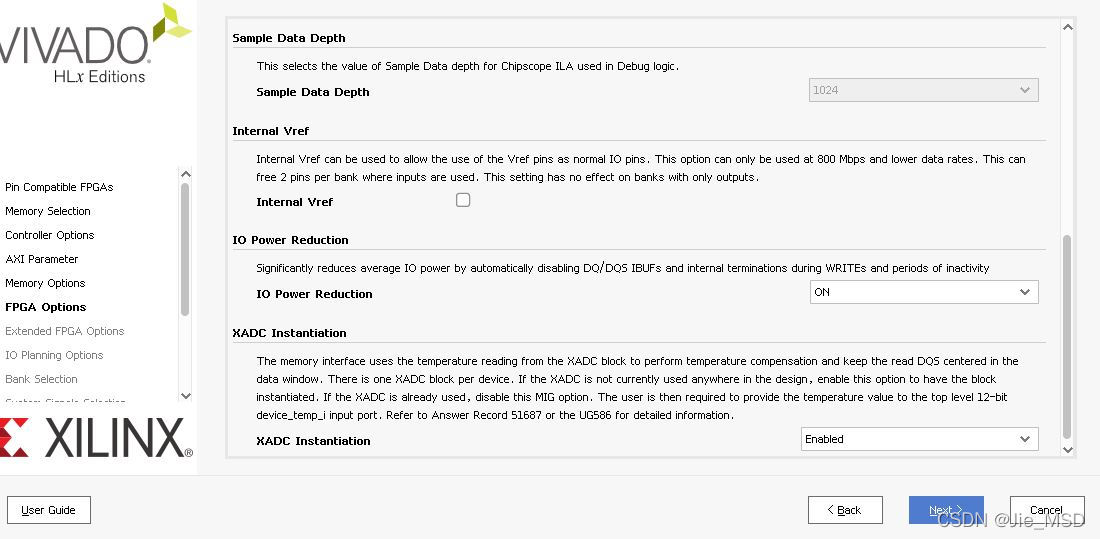

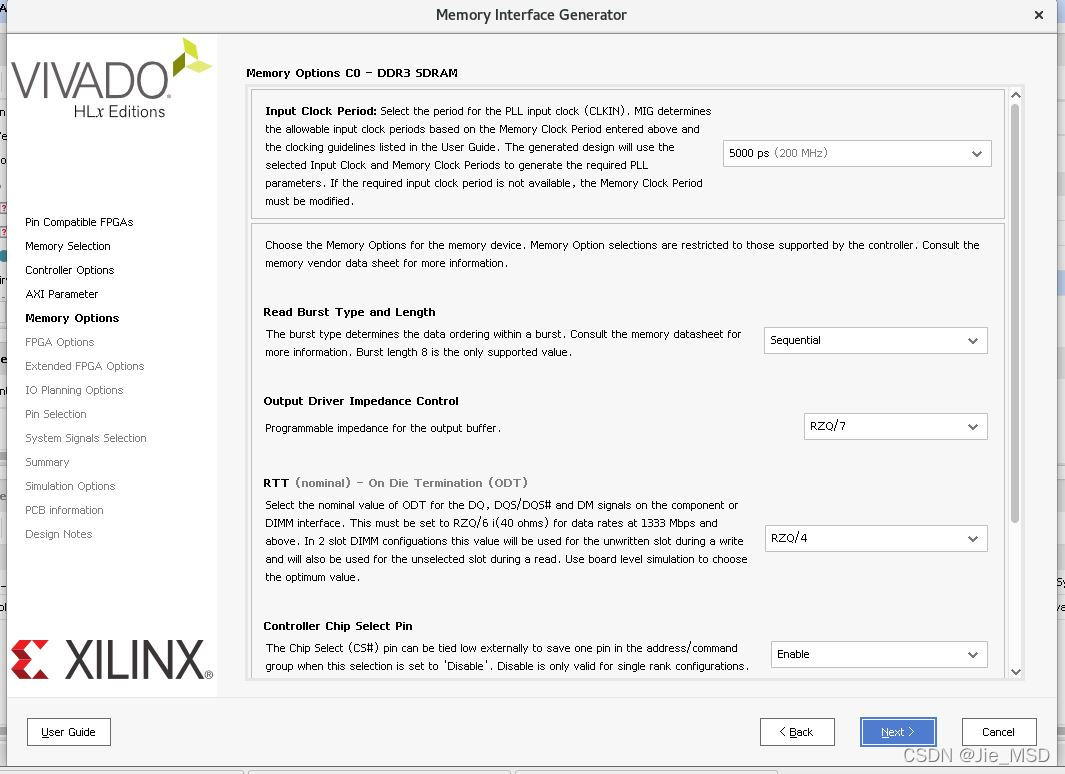

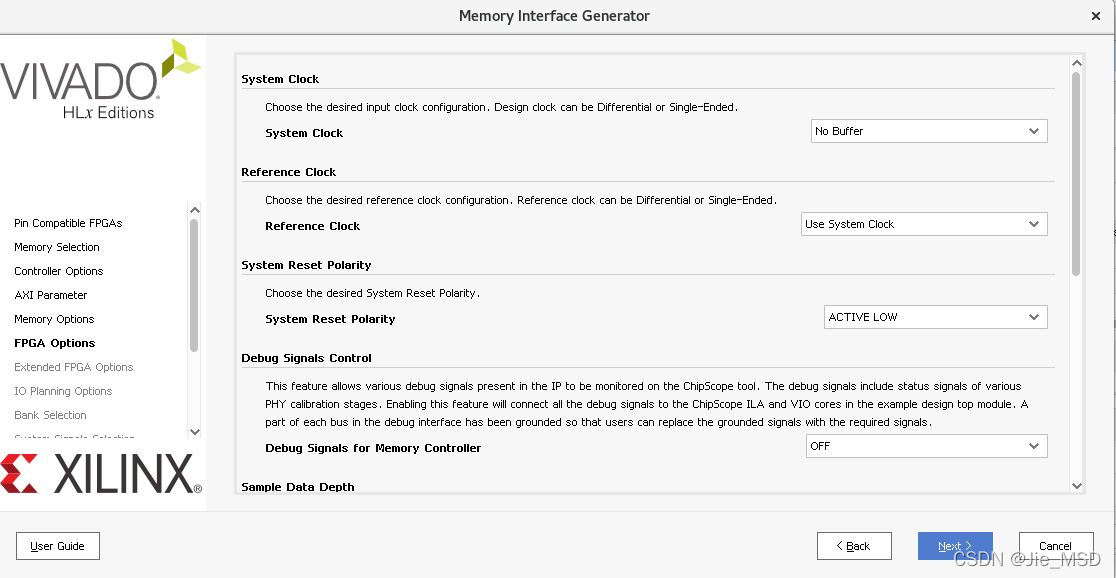

4.设置Memory Options与FPGA Options

这里的频率设置，要根据内核的处理频率倒退过来，需要按需设置，还要加mmcm输出所需时钟信号。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

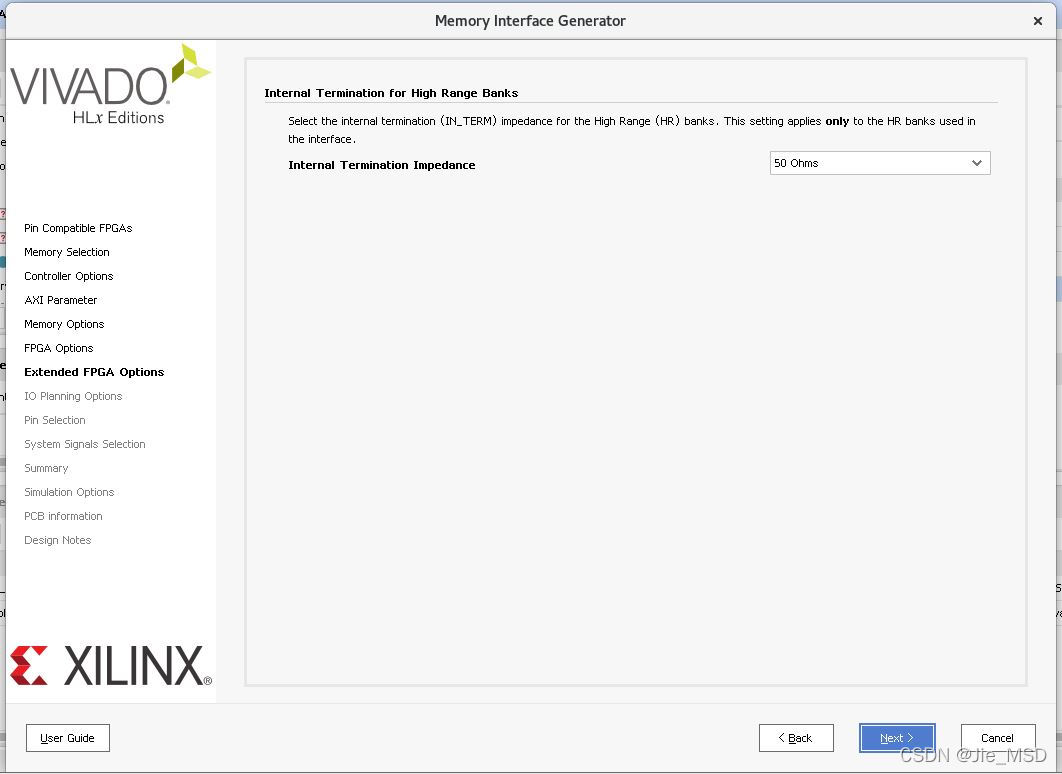

5. ODT

在这里插入图片描述

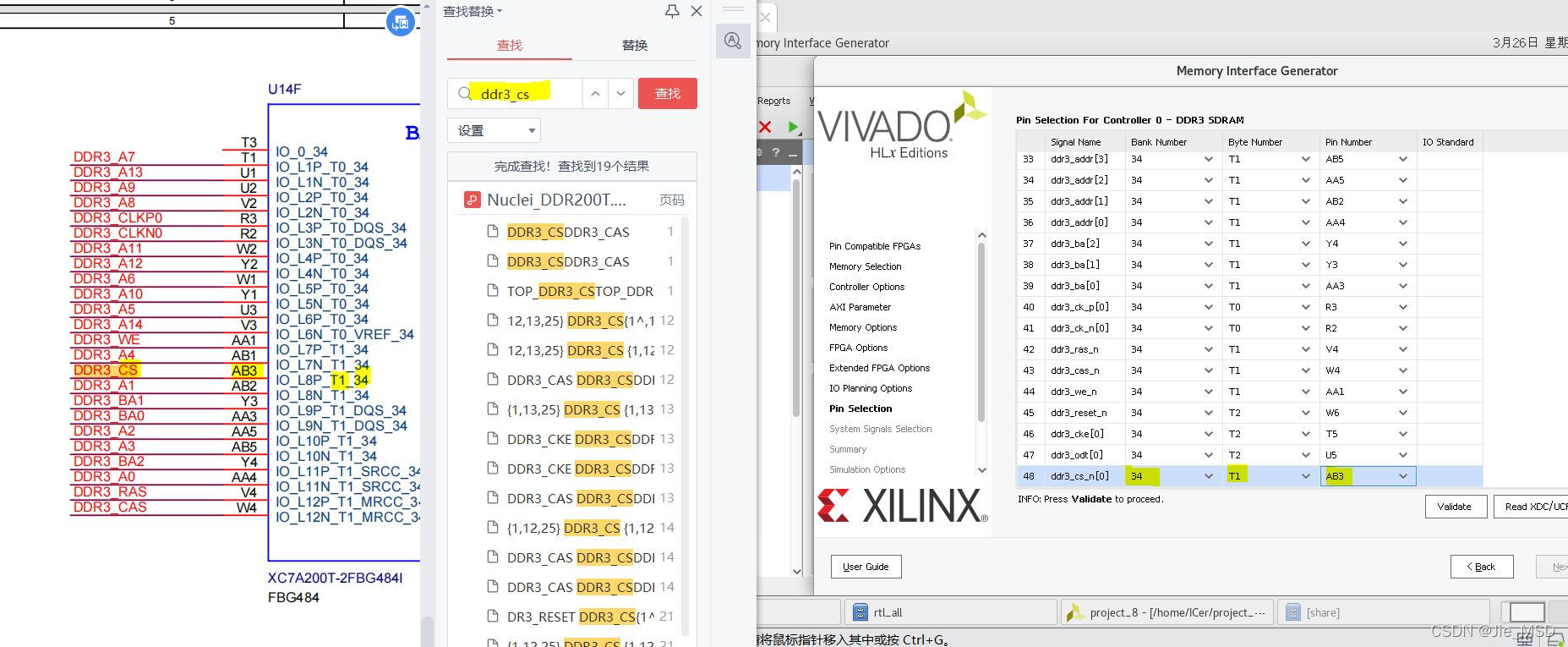

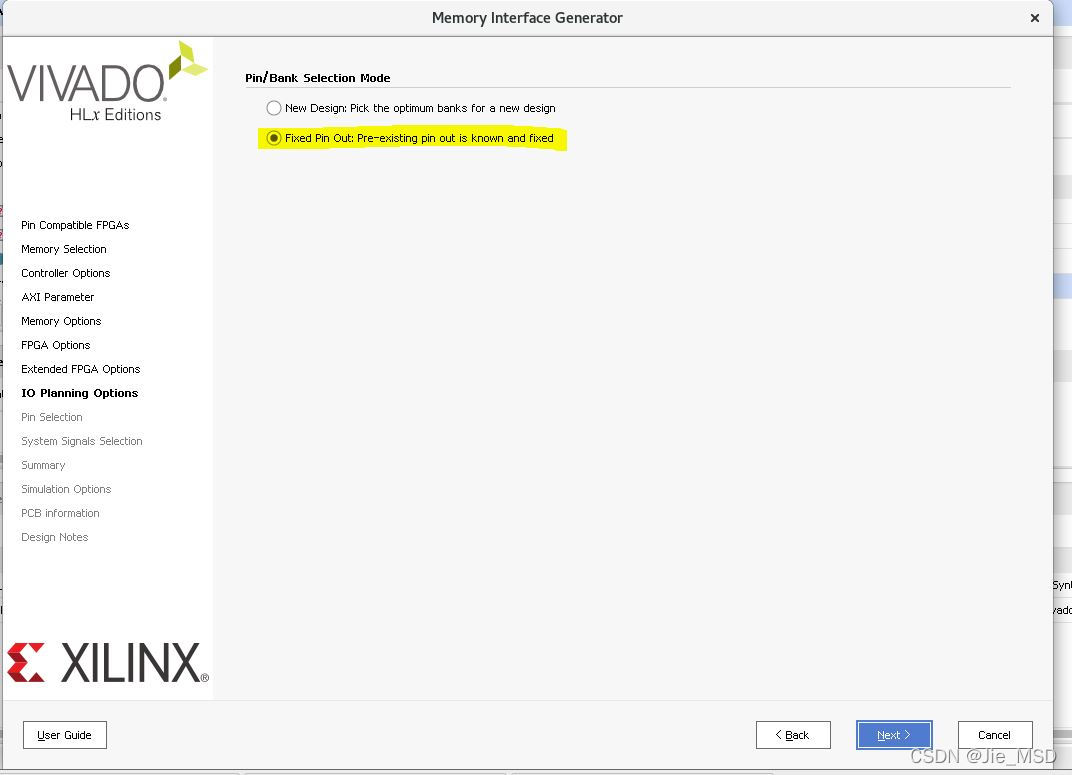

6.【关键】对照ddr200t设置IO引脚

在这里插入图片描述
参考ddr200t产品手册
https://www.nucleisys.com/upload/files/fpga/doc/Nuclei_FPGA_DebugKit_Intro_20211018.pdf

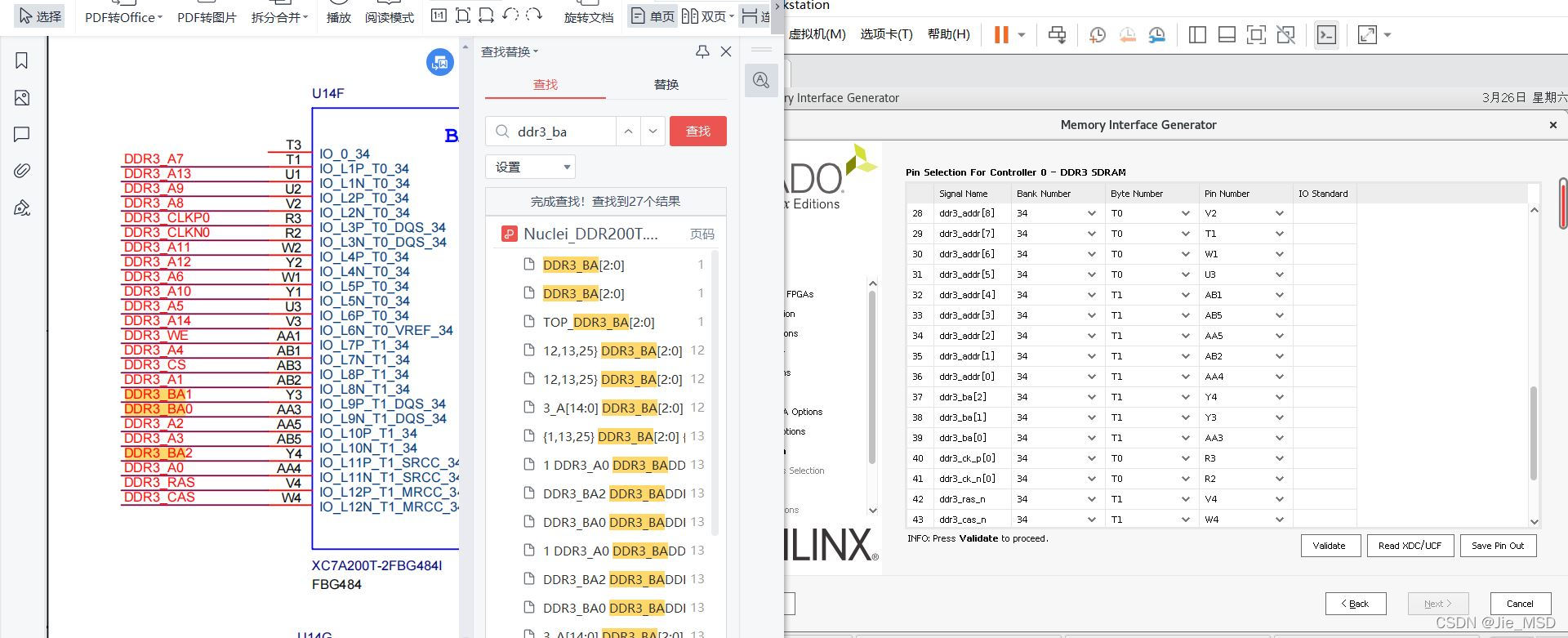

对比这添加引脚信息
在这里插入图片描述
在这里插入图片描述
等等。。
在这里插入图片描述

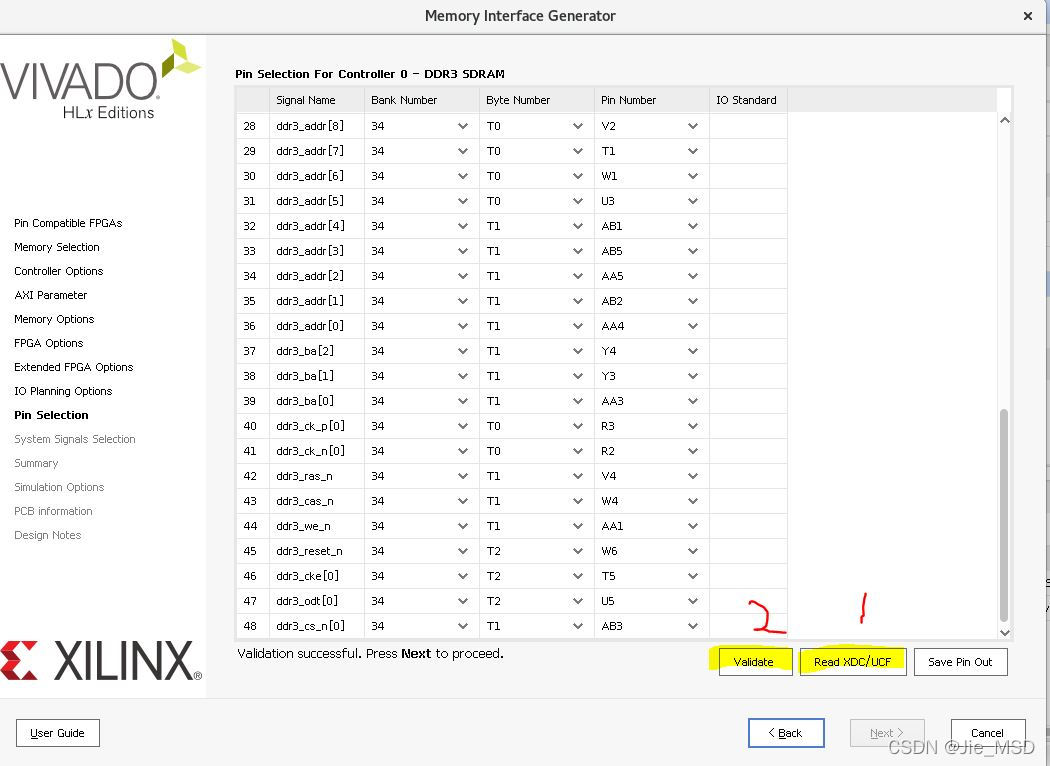

这里我提供我自己做好的ucf文件，直接复制到txt里，另存为为ddr3.ucf

NET   "ddr3_addr[0]"                           LOC = "AA4"   |    ;
NET   "ddr3_addr[10]"                          LOC = "Y1"    |    ;
NET   "ddr3_addr[11]"                          LOC = "W2"    |    ;
NET   "ddr3_addr[12]"                          LOC = "Y2"    |    ;
NET   "ddr3_addr[13]"                          LOC = "U1"    |    ;
NET   "ddr3_addr[1]"                           LOC = "AB2"   |    ;
NET   "ddr3_addr[2]"                           LOC = "AA5"   |    ;
NET   "ddr3_addr[3]"                           LOC = "AB5"   |    ;
NET   "ddr3_addr[4]"                           LOC = "AB1"   |    ;
NET   "ddr3_addr[5]"                           LOC = "U3"    |    ;
NET   "ddr3_addr[6]"                           LOC = "W1"    |    ;
NET   "ddr3_addr[7]"                           LOC = "T1"    |    ;
NET   "ddr3_addr[8]"                           LOC = "V2"    |    ;
NET   "ddr3_addr[9]"                           LOC = "U2"    |    ;
NET   "ddr3_ba[0]"                             LOC = "AA3"   |    ;
NET   "ddr3_ba[1]"                             LOC = "Y3"    |    ;
NET   "ddr3_ba[2]"                             LOC = "Y4"    |    ;
NET   "ddr3_cas_n"                             LOC = "W4"    |    ;
NET   "ddr3_ck_n[0]"                           LOC = "R2"    |    ;
NET   "ddr3_ck_p[0]"                           LOC = "R3"    |    ;
NET   "ddr3_cke[0]"                            LOC = "T5"    |    ;
NET   "ddr3_cs_n[0]"                           LOC = "AB3"   |    ;
NET   "ddr3_dm[0]"                             LOC = "D2"    |    ;
NET   "ddr3_dm[1]"                             LOC = "G2"    |    ;
NET   "ddr3_dq[0]"                             LOC = "C2"    |    ;
NET   "ddr3_dq[10]"                            LOC = "H2"    |    ;
NET   "ddr3_dq[11]"                            LOC = "H5"    |    ;
NET   "ddr3_dq[12]"                            LOC = "J1"    |    ;
NET   "ddr3_dq[13]"                            LOC = "J5"    |    ;
NET   "ddr3_dq[14]"                            LOC = "K1"    |    ;
NET   "ddr3_dq[15]"                            LOC = "H4"    |    ;
NET   "ddr3_dq[1]"                             LOC = "G1"    |    ;
NET   "ddr3_dq[2]"                             LOC = "A1"    |    ;
NET   "ddr3_dq[3]"                             LOC = "F3"    |    ;
NET   "ddr3_dq[4]"                             LOC = "B2"    |    ;
NET   "ddr3_dq[5]"                             LOC = "F1"    |    ;
NET   "ddr3_dq[6]"                             LOC = "B1"    |    ;
NET   "ddr3_dq[7]"                             LOC = "E2"    |    ;
NET   "ddr3_dq[8]"                             LOC = "H3"    |    ;
NET   "ddr3_dq[9]"                             LOC = "G3"    |    ;
NET   "ddr3_dqs_n[0]"                          LOC = "D1"    |    ;
NET   "ddr3_dqs_n[1]"                          LOC = "J2"    |    ;
NET   "ddr3_dqs_p[0]"                          LOC = "E1"    |    ;
NET   "ddr3_dqs_p[1]"                          LOC = "K2"    |    ;
NET   "ddr3_odt[0]"                            LOC = "U5"    |    ;
NET   "ddr3_ras_n"                             LOC = "V4"    |    ;
NET   "ddr3_reset_n"                           LOC = "W6"    |    ;
NET   "ddr3_we_n"                              LOC = "AA1"   |    ;

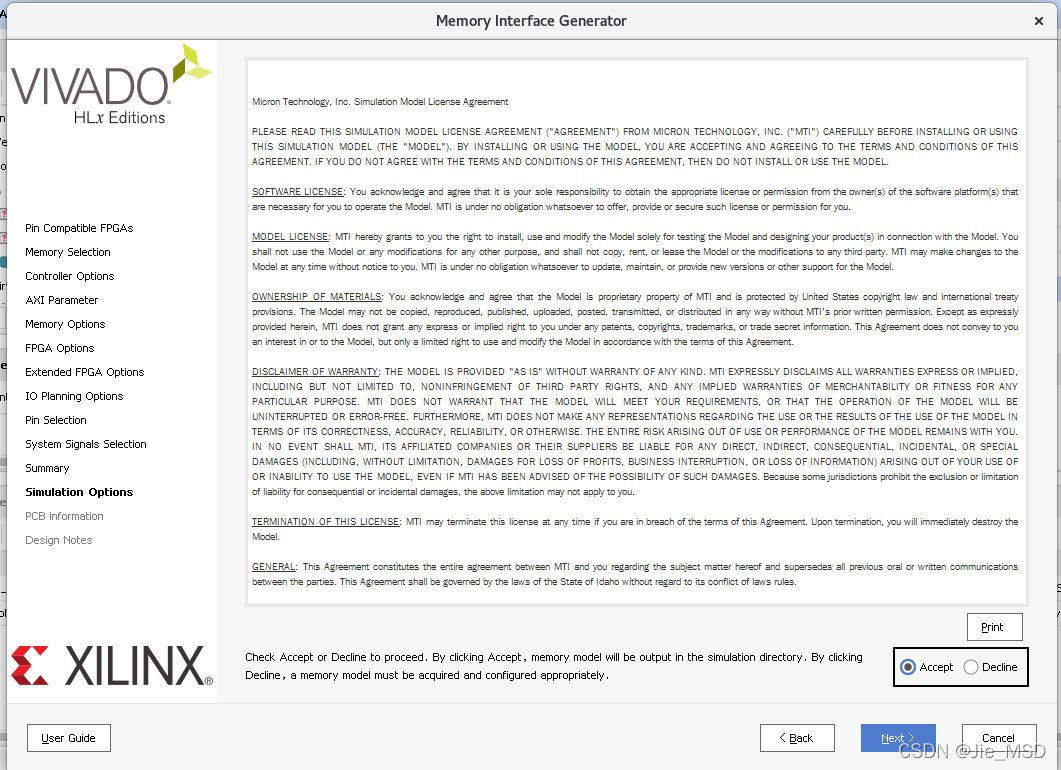

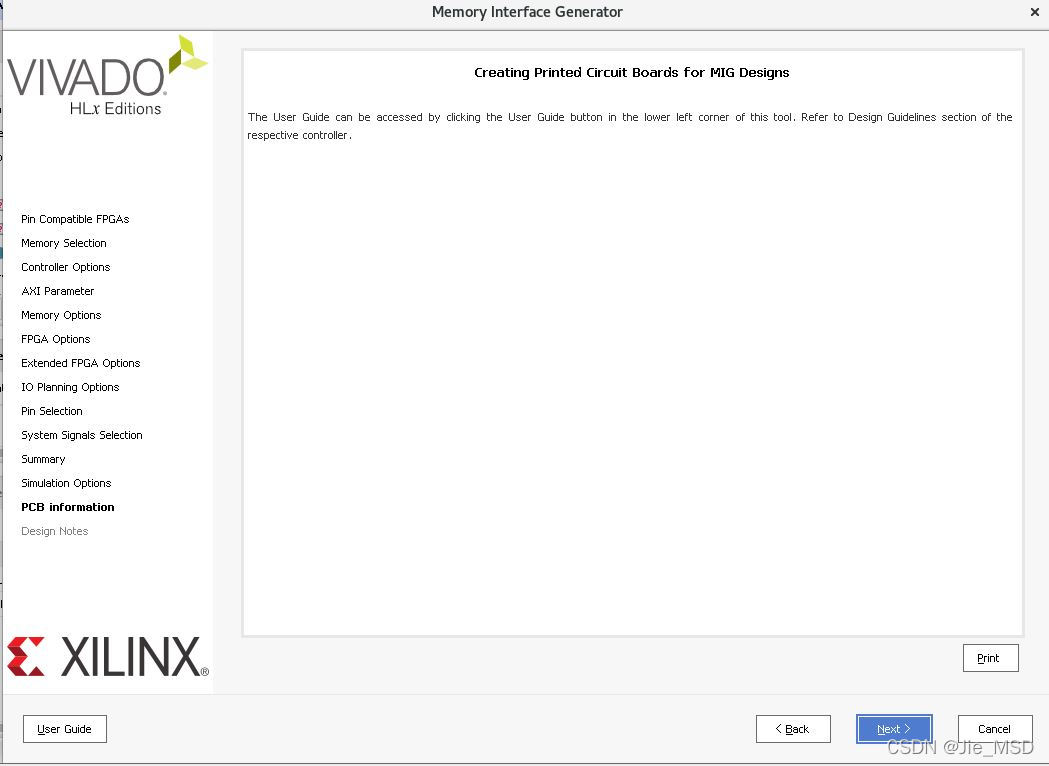

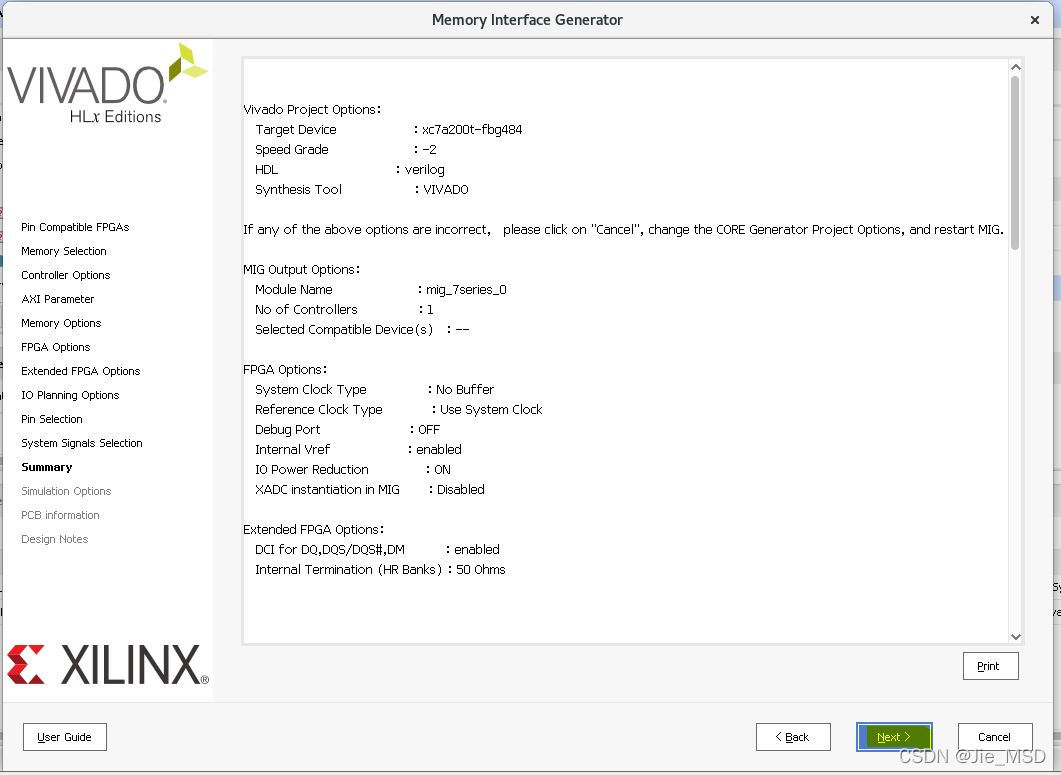

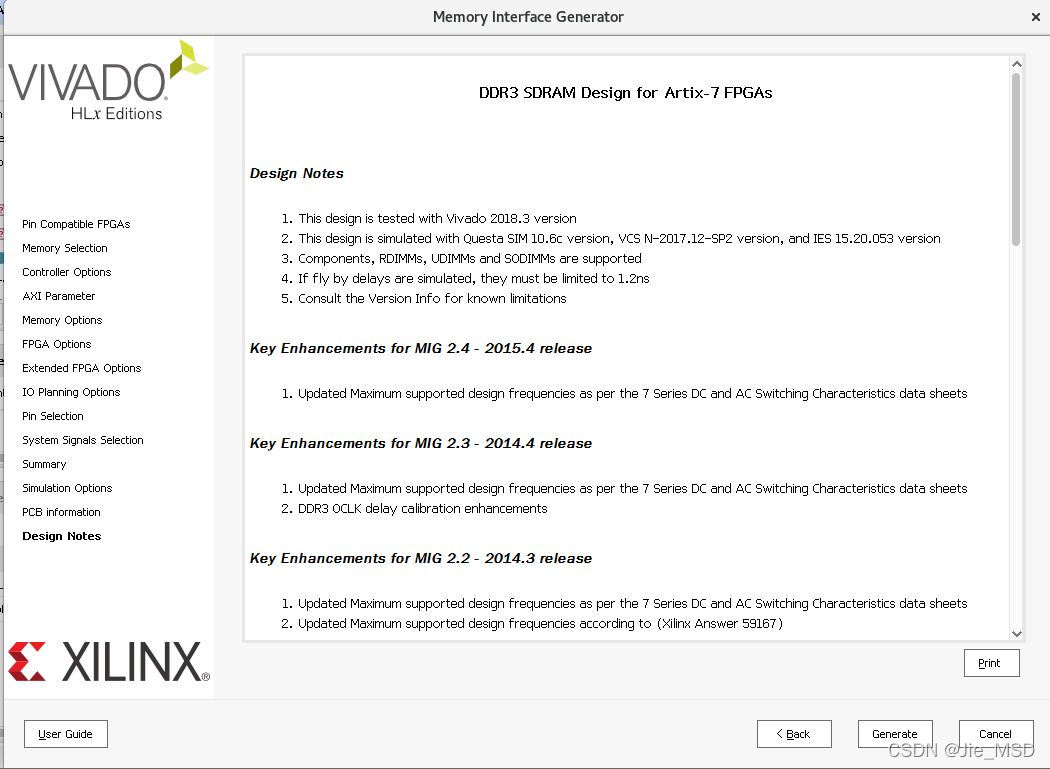

7.其他设置，一直next就行

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

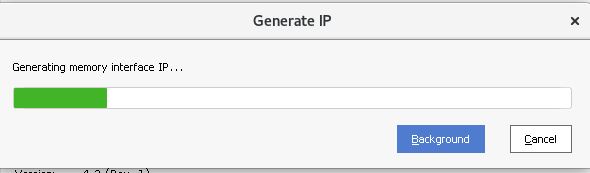

8.生成中

在这里插入图片描述

9.配置icb2axi总线，利用block design设置链路

。。。未完待续
