单目的初始化Initializer.cc
初始化是SLAM系统在运行时是都要经历的一步，系统一定要有一个初始的传感器位姿和初始的地图。单目相机需要两帧具有一定视差的图像来完成这一任务。
为什么说ORB_SLAM2是相对完美的系统，因为它改进了初始化，在该系统中初始化是自动完成的。针对平面场景(planar scene)和非平面场景(non-planar scene)， ORB-SLAM2提供了单应(homography)和基础矩阵(fundamental matrix)两种几何模型。
整个初始化过程可以总结为六个步骤：
1.计算两帧图像的ORB特征点，并进行匹配；
2.在两个线程中以RANSAC策略并行的计算单应矩阵和基础矩阵；
3.根据评判标准在单应矩阵和基础矩阵之间选择一个模型；
4.根据选定的模型分解相机的旋转矩阵和平移向量，并对匹配的特征点进行三角化；
5.建立关键帧和地图点，进行完全BA(full BA)优化；
6.以参考帧下深度的中位数为基准建立基础尺度；
其中Initializer.cc完成了前面4个步骤。
单目初始化
步骤：
- Step 1 重新记录特征点对的匹配关系
- Step 2 在所有匹配特征点对中随机选择8对匹配特征点为一组，用于估计H矩阵和F矩阵
- Step 3 计算fundamental 矩阵 和homography 矩阵，为了加速分别开了线程计算
- Step 4 计算得分比例来判断选取哪个模型来求位姿R,t
这其中，真正有点复杂的是计算F矩阵和H矩阵，和通过F,H矩阵来计算R，T后面会根据代码详细解释一下，其中设计了SVD和卡方检验等多项知识。
主函数Initialize
我们先来看看这个初始化的主函数在干嘛：
/* @param[in] CurrentFrame 当前帧，也就是SLAM意义上的第二帧
* @param[in] vMatches12 当前帧（2）和参考帧（1）图像中特征点的匹配关系
* vMatches12[i]解释：i表示帧1中关键点的索引值，vMatches12[i]的值为帧2的关键点索引值
* 没有匹配关系的话，vMatches12[i]值为 -1
* @param[in & out] R21 相机从参考帧到当前帧的旋转
* @param[in & out] t21 相机从参考帧到当前帧的平移
* @param[in & out] vP3D 三角化测量之后的三维地图点
* @param[in & out] vbTriangulated 标记三角化点是否有效，有效为true
* @return true 该帧可以成功初始化，返回true
* @return false 该帧不满足初始化条件，返回false
*/
bool Initializer::Initialize(const Frame &CurrentFrame, const vector<int> &vMatches12, cv::Mat &R21, cv::Mat &t21,
vector<cv::Point3f> &vP3D, vector<bool> &vbTriangulated)
{
// Fill structures with current keypoints and matches with reference frame
// Reference Frame: 1, Current Frame: 2
//获取当前帧的去畸变之后的特征点
mvKeys2 = CurrentFrame.mvKeysUn;
// mvMatches12记录匹配上的特征点对，记录的是帧2在帧1的匹配索引
mvMatches12.clear();
// 预分配空间，大小和关键点数目一致mvKeys2.size()
mvMatches12.reserve(mvKeys2.size());
// 记录参考帧1中的每个特征点是否有匹配的特征点
// 这个成员变量后面没有用到，后面只关心匹配上的特征点
mvbMatched1.resize(mvKeys1.size());
// Step 1 重新记录特征点对的匹配关系存储在mvMatches12，是否有匹配存储在mvbMatched1
// 将vMatches12（有冗余） 转化为 mvMatches12（只记录了匹配关系）
for(size_t i=0, iend=vMatches12.size();i<iend; i++)
{
//vMatches12[i]解释：i表示帧1中关键点的索引值，vMatches12[i]的值为帧2的关键点索引值
//没有匹配关系的话，vMatches12[i]值为 -1
if(vMatches12[i]>=0)
{
//mvMatches12 中只记录有匹配关系的特征点对的索引值
//i表示帧1中关键点的索引值，vMatches12[i]的值为帧2的关键点索引值
mvMatches12.push_back(make_pair(i,vMatches12[i]));
//标记参考帧1中的这个特征点有匹配关系
mvbMatched1[i]=true;
}
else
//标记参考帧1中的这个特征点没有匹配关系
mvbMatched1[i]=false;
}
// 有匹配的特征点的对数
const int N = mvMatches12.size();
// Indices for minimum set selection
// 新建一个容器vAllIndices存储特征点索引，并预分配空间
vector<size_t> vAllIndices;
vAllIndices.reserve(N);
//在RANSAC的某次迭代中，还可以被抽取来作为数据样本的特征点对的索引，所以这里起的名字叫做可用的索引
vector<size_t> vAvailableIndices;
//初始化所有特征点对的索引，索引值0到N-1
for(int i=0; i<N; i++)
{
vAllIndices.push_back(i);
}
// Generate sets of 8 points for each RANSAC iteration
// Step 2 在所有匹配特征点对中随机选择8对匹配特征点为一组，用于估计H矩阵和F矩阵
// 共选择 mMaxIterations (默认200) 组
//mvSets用于保存每次迭代时所使用的向量
mvSets = vector< vector<size_t> >(mMaxIterations, //最大的RANSAC迭代次数
vector<size_t>(8,0)); //这个则是第二维元素的初始值，也就是第一维。这里其实也是一个第一维的构造函数，第一维vector有8项，每项的初始值为0.
//用于进行随机数据样本采样，设置随机数种子
DUtils::Random::SeedRandOnce(0);
//开始每一次的迭代
for(int it=0; it<mMaxIterations; it++)
{
//迭代开始的时候，所有的点都是可用的
vAvailableIndices = vAllIndices;
// Select a minimum set
//选择最小的数据样本集，使用八点法求，所以这里就循环了八次
for(size_t j=0; j<8; j++)
{
// 随机产生一对点的id,范围从0到N-1
int randi = DUtils::Random::RandomInt(0,vAvailableIndices.size()-1);
// idx表示哪一个索引对应的特征点对被选中
int idx = vAvailableIndices[randi];
//将本次迭代这个选中的第j个特征点对的索引添加到mvSets中
mvSets[it][j] = idx;
// 由于这对点在本次迭代中已经被使用了,所以我们为了避免再次抽到这个点,就在"点的可选列表"中,
// 将这个点原来所在的位置用vector最后一个元素的信息覆盖,并且删除尾部的元素
// 这样就相当于将这个点的信息从"点的可用列表"中直接删除了
vAvailableIndices[randi] = vAvailableIndices.back();
vAvailableIndices.pop_back();
}//依次提取出8个特征点对
}//迭代mMaxIterations次，选取各自迭代时需要用到的最小数据集
// Launch threads to compute in parallel a fundamental matrix and a homography
// Step 3 计算fundamental 矩阵 和homography 矩阵，为了加速分别开了线程计算
//这两个变量用于标记在H和F的计算中哪些特征点对被认为是Inlier
vector<bool> vbMatchesInliersH, vbMatchesInliersF;
//计算出来的单应矩阵和基础矩阵的RANSAC评分，这里其实是采用重投影误差来计算的
float SH, SF; //score for H and F
//这两个是经过RANSAC算法后计算出来的单应矩阵和基础矩阵
cv::Mat H, F;
// 构造线程来计算H矩阵及其得分
// thread方法比较特殊，在传递引用的时候，外层需要用ref来进行引用传递，否则就是浅拷贝
thread threadH(&Initializer::FindHomography, //该线程的主函数
this, //由于主函数为类的成员函数，所以第一个参数就应该是当前对象的this指针
ref(vbMatchesInliersH), //输出，特征点对的Inlier标记
ref(SH), //输出，计算的单应矩阵的RANSAC评分
ref(H)); //输出，计算的单应矩阵结果
// 计算fundamental matrix并打分，参数定义和H是一样的，这里不再赘述
thread threadF(&Initializer::FindFundamental,this,ref(vbMatchesInliersF), ref(SF), ref(F));
// Wait until both threads have finished
//等待两个计算线程结束
threadH.join();
threadF.join();
// Compute ratio of scores
// Step 4 计算得分比例来判断选取哪个模型来求位姿R,t
//通过这个规则来判断谁的评分占比更多一些，注意不是简单的比较绝对评分大小，而是看评分的占比
float RH = SH/(SH+SF); //RH=Ratio of Homography
// Try to reconstruct from homography or fundamental depending on the ratio (0.40-0.45)
// 注意这里更倾向于用H矩阵恢复位姿。如果单应矩阵的评分占比达到了0.4以上,则从单应矩阵恢复运动,否则从基础矩阵恢复运动
if(RH>0.40)
//更偏向于平面，此时从单应矩阵恢复，函数ReconstructH返回bool型结果
return ReconstructH(vbMatchesInliersH, //输入，匹配成功的特征点对Inliers标记
H, //输入，前面RANSAC计算后的单应矩阵
mK, //输入，相机的内参数矩阵
R21,t21, //输出，计算出来的相机从参考帧1到当前帧2所发生的旋转和位移变换
vP3D, //特征点对经过三角测量之后的空间坐标，也就是地图点
vbTriangulated, //特征点对是否成功三角化的标记
1.0, //这个对应的形参为minParallax，即认为某对特征点的三角化测量中，认为其测量有效时
//需要满足的最小视差角（如果视差角过小则会引起非常大的观测误差）,单位是角度
50); //为了进行运动恢复，所需要的最少的三角化测量成功的点个数
else //if(pF_HF>0.6)
// 更偏向于非平面，从基础矩阵恢复
return ReconstructF(vbMatchesInliersF,F,mK,R21,t21,vP3D,vbTriangulated,1.0,50);
//一般地程序不应该执行到这里，如果执行到这里说明程序跑飞了
return false;
}
可以看到流程就是上面我写的过程，F矩阵和H矩阵在选择上其实是偏向于用H矩阵恢复位姿，另外F矩阵其实对应了非平面的情况，H矩阵对应了平面的情况。
计算单应矩阵（Homography矩阵）
下面来看看如何计算单应H矩阵：
原理参考Multiple view geometry in computer vision P109 算法4.4
- Step 1 将当前帧和参考帧中的特征点坐标进行归一化
- Step 2 选择8个归一化之后的点对进行迭代
- Step 3 八点法计算单应矩阵矩阵
- Step 4 利用重投影误差为当次RANSAC的结果评分
- Step 5 更新具有最优评分的单应矩阵计算结果,并且保存所对应的特征点对的内点标记
/* @param[in & out] vbMatchesInliers 标记是否是外点
* @param[in & out] score 计算单应矩阵的得分
* @param[in & out] H21 单应矩阵结果
*/
void Initializer::FindHomography(vector<bool> &vbMatchesInliers, float &score, cv::Mat &H21)
{
// Number of putative matches
//匹配的特征点对总数
const int N = mvMatches12.size();
// Normalize coordinates
// Step 1 将当前帧和参考帧中的特征点坐标进行归一化，主要是平移和尺度变换
// 具体来说,就是将mvKeys1和mvKey2归一化到均值为0，一阶绝对矩为1，归一化矩阵分别为T1、T2
// 这里所谓的一阶绝对矩其实就是随机变量到取值的中心的绝对值的平均值
// 归一化矩阵就是把上述归一化的操作用矩阵来表示。这样特征点坐标乘归一化矩阵可以得到归一化后的坐标
//归一化后的参考帧1和当前帧2中的特征点坐标
vector<cv::Point2f> vPn1, vPn2;
// 记录各自的归一化矩阵
cv::Mat T1, T2;
Normalize(mvKeys1,vPn1, T1);
Normalize(mvKeys2,vPn2, T2);
//这里求的逆在后面的代码中要用到，辅助进行原始尺度的恢复
cv::Mat T2inv = T2.inv();
// Best Results variables
// 记录最佳评分
score = 0.0;
// 取得历史最佳评分时,特征点对的inliers标记
vbMatchesInliers = vector<bool>(N,false);
// Iteration variables
//某次迭代中，参考帧的特征点坐标
vector<cv::Point2f> vPn1i(8);
//某次迭代中，当前帧的特征点坐标
vector<cv::Point2f> vPn2i(8);
//以及计算出来的单应矩阵、及其逆矩阵
cv::Mat H21i, H12i;
// 每次RANSAC记录Inliers与得分
vector<bool> vbCurrentInliers(N,false);
float currentScore;
// Perform all RANSAC iterations and save the solution with highest score
//下面进行每次的RANSAC迭代
for(int it=0; it<mMaxIterations; it++)
{
// Select a minimum set
// Step 2 选择8个归一化之后的点对进行迭代
for(size_t j=0; j<8; j++)
{
//从mvSets中获取当前次迭代的某个特征点对的索引信息
int idx = mvSets[it][j];
// vPn1i和vPn2i为匹配的特征点对的归一化后的坐标
// 首先根据这个特征点对的索引信息分别找到两个特征点在各自图像特征点向量中的索引，然后读取其归一化之后的特征点坐标
vPn1i[j] = vPn1[mvMatches12[idx].first]; //first存储在参考帧1中的特征点索引
vPn2i[j] = vPn2[mvMatches12[idx].second]; //second存储在参考帧2中的特征点索引
}//读取8对特征点的归一化之后的坐标
// Step 3 八点法计算单应矩阵
// 利用生成的8个归一化特征点对, 调用函数 Initializer::ComputeH21() 使用八点法计算单应矩阵
// 关于为什么计算之前要对特征点进行归一化，后面又恢复这个矩阵的尺度？
// 可以在《计算机视觉中的多视图几何》这本书中P193页中找到答案
// 书中这里说,8点算法成功的关键是在构造解的方称之前应对输入的数据认真进行适当的归一化
cv::Mat Hn = ComputeH21(vPn1i,vPn2i);
// 单应矩阵原理：X2=H21*X1，其中X1,X2 为归一化后的特征点
// 特征点归一化：vPn1 = T1 * mvKeys1, vPn2 = T2 * mvKeys2 得到:T2 * mvKeys2 = Hn * T1 * mvKeys1
// 进一步得到:mvKeys2 = T2.inv * Hn * T1 * mvKeys1
H21i = T2inv*Hn*T1;
//然后计算逆
H12i = H21i.inv();
// Step 4 利用重投影误差为当次RANSAC的结果评分
currentScore = CheckHomography(H21i, H12i, //输入，单应矩阵的计算结果
vbCurrentInliers, //输出，特征点对的Inliers标记
mSigma); //TODO 测量误差，在Initializer类对象构造的时候，由外部给定的
// Step 5 更新具有最优评分的单应矩阵计算结果,并且保存所对应的特征点对的内点标记
if(currentScore>score)
{
//如果当前的结果得分更高，那么就更新最优计算结果
H21 = H21i.clone();
//保存匹配好的特征点对的Inliers标记
vbMatchesInliers = vbCurrentInliers;
//更新历史最优评分
score = currentScore;
}
}
其中计算H21矩阵就是用了下面的DLT方法
用DLT方法求解单应矩阵H
其实这里最少用4对点就能够求出来，不过这里为了统一还是使用了8对点求最小二乘解
/*
* @param[in] vP1 参考帧中归一化后的特征点
* @param[in] vP2 当前帧中归一化后的特征点
* @return cv::Mat 计算的单应矩阵H
*/
cv::Mat Initializer::ComputeH21(
const vector<cv::Point2f> &vP1, //归一化后的点, in reference frame
const vector<cv::Point2f> &vP2) //归一化后的点, in current frame
{
// 基本原理：
// |x'| | h1 h2 h3 ||x|
// |y'| = a | h4 h5 h6 ||y| 简写: x' = a H x, a为一个尺度因子
// |1 | | h7 h8 h9 ||1|
// 使用DLT(direct linear tranform)求解该模型
// x' = a H x
// ---> (x') 叉乘 (H x) = 0 (因为方向相同) (取前两行就可以推导出下面的了)
// ---> Ah = 0
// A = | 0 0 0 -x -y -1 xy' yy' y'| h = | h1 h2 h3 h4 h5 h6 h7 h8 h9 |
// |-x -y -1 0 0 0 xx' yx' x'|
// 通过SVD求解Ah = 0，A^T*A最小特征值对应的特征向量即为解
// 其实也就是右奇异值矩阵的最后一列
//获取参与计算的特征点的数目
const int N = vP1.size();
// 构造用于计算的矩阵 A
cv::Mat A(2*N, //行，注意每一个点的数据对应两行
9, //列
CV_32F); //float数据类型
// 构造矩阵A，将每个特征点添加到矩阵A中的元素
for(int i=0; i<N; i++)
{
//获取特征点对的像素坐标
const float u1 = vP1[i].x;
const float v1 = vP1[i].y;
const float u2 = vP2[i].x;
const float v2 = vP2[i].y;
//生成这个点的第一行
A.at<float>(2*i,0) = 0.0;
A.at<float>(2*i,1) = 0.0;
A.at<float>(2*i,2) = 0.0;
A.at<float>(2*i,3) = -u1;
A.at<float>(2*i,4) = -v1;
A.at<float>(2*i,5) = -1;
A.at<float>(2*i,6) = v2*u1;
A.at<float>(2*i,7) = v2*v1;
A.at<float>(2*i,8) = v2;
//生成这个点的第二行
A.at<float>(2*i+1,0) = u1;
A.at<float>(2*i+1,1) = v1;
A.at<float>(2*i+1,2) = 1;
A.at<float>(2*i+1,3) = 0.0;
A.at<float>(2*i+1,4) = 0.0;
A.at<float>(2*i+1,5) = 0.0;
A.at<float>(2*i+1,6) = -u2*u1;
A.at<float>(2*i+1,7) = -u2*v1;
A.at<float>(2*i+1,8) = -u2;
}
// 定义输出变量，u是左边的正交矩阵U， w为奇异矩阵，vt中的t表示是右正交矩阵V的转置
cv::Mat u,w,vt;
//使用opencv提供的进行奇异值分解的函数
cv::SVDecomp(A, //输入，待进行奇异值分解的矩阵
w, //输出，奇异值矩阵
u, //输出，矩阵U
vt, //输出，矩阵V^T
cv::SVD::MODIFY_A | //输入，MODIFY_A是指允许计算函数可以修改待分解的矩阵，官方文档上说这样可以加快计算速度、节省内存
cv::SVD::FULL_UV); //FULL_UV=把U和VT补充成单位正交方阵
// 返回最小奇异值所对应的右奇异向量
// 注意前面说的是右奇异值矩阵的最后一列，但是在这里因为是vt，转置后了，所以是行；由于A有9列数据，故最后一列的下标为8
return vt.row(8).reshape(0, //转换后的通道数，这里设置为0表示是与前面相同
3); //转换后的行数,对应V的最后一列
}

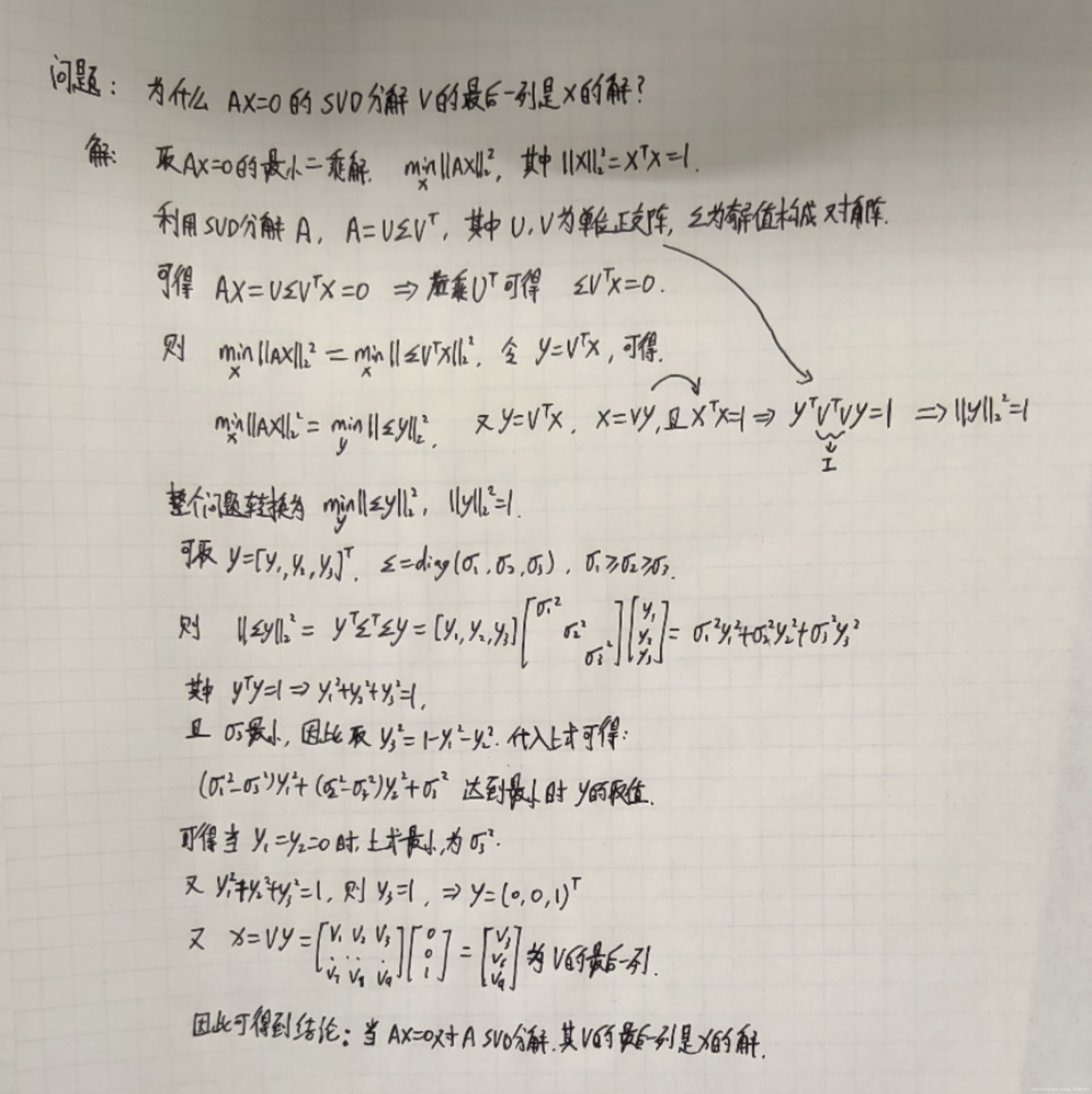

这其中涉及了通过SVD求解Ah = 0，A^T*A最小特征值对应的特征向量即为解， 其实也就是右奇异值矩阵的最后一列。具体原因可以看看这个推导过程：
计算基础矩阵（Fundamental矩阵）
下面来看看如何计算单应H矩阵：
- Step 1 将当前帧和参考帧中的特征点坐标进行归一化
- Step 2 选择8个归一化之后的点对进行迭代
- Step 3 八点法计算基础矩阵矩阵
- Step 4 利用重投影误差为当次RANSAC的结果评分
- Step 5 更新具有最优评分的基础矩阵计算结果,并且保存所对应的特征点对的内点标记
/*
* @param[in & out] vbMatchesInliers 标记是否是外点
* @param[in & out] score 计算基础矩阵得分
* @param[in & out] F21 从特征点1到2的基础矩阵
*/
void Initializer::FindFundamental(vector<bool> &vbMatchesInliers, float &score, cv::Mat &F21)
{
// 计算基础矩阵,其过程和上面的计算单应矩阵的过程十分相似.
// Number of putative matches
// 匹配的特征点对总数
const int N = vbMatchesInliers.size();
// Normalize coordinates
// Step 1 将当前帧和参考帧中的特征点坐标进行归一化，主要是平移和尺度变换
// 具体来说,就是将mvKeys1和mvKey2归一化到均值为0，一阶绝对矩为1，归一化矩阵分别为T1、T2
// 这里所谓的一阶绝对矩其实就是随机变量到取值的中心的绝对值的平均值
// 归一化矩阵就是把上述归一化的操作用矩阵来表示。这样特征点坐标乘归一化矩阵可以得到归一化后的坐标
vector<cv::Point2f> vPn1, vPn2;
cv::Mat T1, T2;
Normalize(mvKeys1,vPn1, T1);
Normalize(mvKeys2,vPn2, T2);
// ! 注意这里取的是归一化矩阵T2的转置,因为基础矩阵的定义和单应矩阵不同，两者去归一化的计算也不相同
cv::Mat T2t = T2.t();
// Best Results variables
//最优结果
score = 0.0;
vbMatchesInliers = vector<bool>(N,false);
// Iteration variables
// 某次迭代中，参考帧的特征点坐标
vector<cv::Point2f> vPn1i(8);
// 某次迭代中，当前帧的特征点坐标
vector<cv::Point2f> vPn2i(8);
// 某次迭代中，计算的基础矩阵
cv::Mat F21i;
// 每次RANSAC记录的Inliers与得分
vector<bool> vbCurrentInliers(N,false);
float currentScore;
// Perform all RANSAC iterations and save the solution with highest score
// 下面进行每次的RANSAC迭代
for(int it=0; it<mMaxIterations; it++)
{
// Select a minimum set
// Step 2 选择8个归一化之后的点对进行迭代
for(int j=0; j<8; j++)
{
int idx = mvSets[it][j];
// vPn1i和vPn2i为匹配的特征点对的归一化后的坐标
// 首先根据这个特征点对的索引信息分别找到两个特征点在各自图像特征点向量中的索引，然后读取其归一化之后的特征点坐标
vPn1i[j] = vPn1[mvMatches12[idx].first]; //first存储在参考帧1中的特征点索引
vPn2i[j] = vPn2[mvMatches12[idx].second]; //second存储在参考帧1中的特征点索引
}
// Step 3 八点法计算基础矩阵
cv::Mat Fn = ComputeF21(vPn1i,vPn2i);
// 基础矩阵约束：p2^t*F21*p1 = 0，其中p1,p2 为齐次化特征点坐标
// 特征点归一化：vPn1 = T1 * mvKeys1, vPn2 = T2 * mvKeys2
// 根据基础矩阵约束得到:(T2 * mvKeys2)^t* Hn * T1 * mvKeys1 = 0
// 进一步得到:mvKeys2^t * T2^t * Hn * T1 * mvKeys1 = 0
F21i = T2t*Fn*T1;
// Step 4 利用重投影误差为当次RANSAC的结果评分
currentScore = CheckFundamental(F21i, vbCurrentInliers, mSigma);
// Step 5 更新具有最优评分的基础矩阵计算结果,并且保存所对应的特征点对的内点标记
if(currentScore>score)
{
//如果当前的结果得分更高，那么就更新最优计算结果
F21 = F21i.clone();
vbMatchesInliers = vbCurrentInliers;
score = currentScore;
}
}
}
同理具体的计算过程如下
根据特征点匹配求fundamental matrix（normalized 8点法）
这里要注意F矩阵有秩为2的约束，所以需要两次SVD分解
cv::Mat Initializer::ComputeF21(
const vector<cv::Point2f> &vP1, //归一化后的点, in reference frame
const vector<cv::Point2f> &vP2) //归一化后的点, in current frame
{
// 原理
// x'Fx = 0 整理可得：Af = 0
// A = | x'x x'y x' y'x y'y y' x y 1 |, f = | f1 f2 f3 f4 f5 f6 f7 f8 f9 |
// 通过SVD求解Af = 0，A'A最小特征值对应的特征向量即为解
//获取参与计算的特征点对数
const int N = vP1.size();
//初始化A矩阵
cv::Mat A(N,9,CV_32F); // N*9维
// 构造矩阵A，将每个特征点添加到矩阵A中的元素
for(int i=0; i<N; i++)
{
const float u1 = vP1[i].x;
const float v1 = vP1[i].y;
const float u2 = vP2[i].x;
const float v2 = vP2[i].y;
A.at<float>(i,0) = u2*u1;
A.at<float>(i,1) = u2*v1;
A.at<float>(i,2) = u2;
A.at<float>(i,3) = v2*u1;
A.at<float>(i,4) = v2*v1;
A.at<float>(i,5) = v2;
A.at<float>(i,6) = u1;
A.at<float>(i,7) = v1;
A.at<float>(i,8) = 1;
}
//存储奇异值分解结果的变量
cv::Mat u,w,vt;
// 定义输出变量，u是左边的正交矩阵U， w为奇异矩阵，vt中的t表示是右正交矩阵V的转置
cv::SVDecomp(A,w,u,vt,cv::SVD::MODIFY_A | cv::SVD::FULL_UV);
// 转换成基础矩阵的形式
cv::Mat Fpre = vt.row(8).reshape(0, 3); // v的最后一列
//基础矩阵的秩为2,而我们不敢保证计算得到的这个结果的秩为2,所以需要通过第二次奇异值分解,来强制使其秩为2
// 对初步得来的基础矩阵进行第2次奇异值分解
cv::SVDecomp(Fpre,w,u,vt,cv::SVD::MODIFY_A | cv::SVD::FULL_UV);
// 秩2约束，强制将第3个奇异值设置为0
w.at<float>(2)=0;
// 重新组合好满足秩约束的基础矩阵，作为最终计算结果返回
return u*cv::Mat::diag(w)*vt;
}
对给定的homography matrix和Fundamental matrix打分（需要使用到卡方检验的知识）
后面便是通过给H和F矩阵打分来选择具体的模型：
/**
* @brief 对给定的homography matrix打分,需要使用到卡方检验的知识
*
* @param[in] H21 从参考帧到当前帧的单应矩阵
* @param[in] H12 从当前帧到参考帧的单应矩阵
* @param[in] vbMatchesInliers 匹配好的特征点对的Inliers标记
* @param[in] sigma 方差，默认为1
* @return float 返回得分
*/
float Initializer::CheckHomography(
const cv::Mat &H21, //从参考帧到当前帧的单应矩阵
const cv::Mat &H12, //从当前帧到参考帧的单应矩阵
vector<bool> &vbMatchesInliers, //匹配好的特征点对的Inliers标记
float sigma) //估计误差
{
// 说明：在已值n维观测数据误差服从N(0，sigma）的高斯分布时
// 其误差加权最小二乘结果为 sum_error = SUM(e(i)^T * Q^(-1) * e(i))
// 其中：e(i) = [e_x,e_y,...]^T, Q维观测数据协方差矩阵，即sigma * sigma组成的协方差矩阵
// 误差加权最小二次结果越小，说明观测数据精度越高
// 那么，score = SUM((th - e(i)^T * Q^(-1) * e(i)))的分数就越高
// 算法目标： 检查单应变换矩阵
// 检查方式：通过H矩阵，进行参考帧和当前帧之间的双向投影，并计算起加权最小二乘投影误差
// 算法流程
// input: 单应性矩阵 H21, H12, 匹配点集 mvKeys1
// do:
// for p1(i), p2(i) in mvKeys:
// error_i1 = ||p2(i) - H21 * p1(i)||2
// error_i2 = ||p1(i) - H12 * p2(i)||2
//
// w1 = 1 / sigma / sigma
// w2 = 1 / sigma / sigma
//
// if error1 < th
// score += th - error_i1 * w1
// if error2 < th
// score += th - error_i2 * w2
//
// if error_1i > th or error_2i > th
// p1(i), p2(i) are inner points
// vbMatchesInliers(i) = true
// else
// p1(i), p2(i) are outliers
// vbMatchesInliers(i) = false
// end
// end
// output: score, inliers
// 特点匹配个数
const int N = mvMatches12.size();
// Step 1 获取从参考帧到当前帧的单应矩阵的各个元素
const float h11 = H21.at<float>(0,0);
const float h12 = H21.at<float>(0,1);
const float h13 = H21.at<float>(0,2);
const float h21 = H21.at<float>(1,0);
const float h22 = H21.at<float>(1,1);
const float h23 = H21.at<float>(1,2);
const float h31 = H21.at<float>(2,0);
const float h32 = H21.at<float>(2,1);
const float h33 = H21.at<float>(2,2);
// 获取从当前帧到参考帧的单应矩阵的各个元素
const float h11inv = H12.at<float>(0,0);
const float h12inv = H12.at<float>(0,1);
const float h13inv = H12.at<float>(0,2);
const float h21inv = H12.at<float>(1,0);
const float h22inv = H12.at<float>(1,1);
const float h23inv = H12.at<float>(1,2);
const float h31inv = H12.at<float>(2,0);
const float h32inv = H12.at<float>(2,1);
const float h33inv = H12.at<float>(2,2);
// 给特征点对的Inliers标记预分配空间
vbMatchesInliers.resize(N);
// 初始化score值
float score = 0;
// 基于卡方检验计算出的阈值（假设测量有一个像素的偏差）
// 自由度为2的卡方分布，显著性水平为0.05，对应的临界阈值
const float th = 5.991;
//信息矩阵，方差平方的倒数
const float invSigmaSquare = 1.0/(sigma * sigma);
// Step 2 通过H矩阵，进行参考帧和当前帧之间的双向投影，并计算起加权最小二乘投影误差
// H21 表示从img1 到 img2的变换矩阵
// H12 表示从img2 到 img1的变换矩阵
for(int i = 0; i < N; i++)
{
// 一开始都默认为Inlier
bool bIn = true;
// Step 2.1 提取参考帧和当前帧之间的特征匹配点对
const cv::KeyPoint &kp1 = mvKeys1[mvMatches12[i].first];
const cv::KeyPoint &kp2 = mvKeys2[mvMatches12[i].second];
const float u1 = kp1.pt.x;
const float v1 = kp1.pt.y;
const float u2 = kp2.pt.x;
const float v2 = kp2.pt.y;
// Step 2.2 计算 img2 到 img1 的重投影误差
// x1 = H12*x2
// 将图像2中的特征点单应到图像1中
// |u1| |h11inv h12inv h13inv||u2| |u2in1|
// |v1| = |h21inv h22inv h23inv||v2| = |v2in1| * w2in1inv
// |1 | |h31inv h32inv h33inv||1 | | 1 |
// 计算投影归一化坐标
const float w2in1inv = 1.0/(h31inv * u2 + h32inv * v2 + h33inv);
const float u2in1 = (h11inv * u2 + h12inv * v2 + h13inv) * w2in1inv;
const float v2in1 = (h21inv * u2 + h22inv * v2 + h23inv) * w2in1inv;
// 计算重投影误差 = ||p1(i) - H12 * p2(i)||2
const float squareDist1 = (u1 - u2in1) * (u1 - u2in1) + (v1 - v2in1) * (v1 - v2in1);
const float chiSquare1 = squareDist1 * invSigmaSquare;
// Step 2.3 用阈值标记离群点，内点的话累加得分
if(chiSquare1>th)
bIn = false;
else
// 误差越大，得分越低
score += th - chiSquare1;
// 计算从img1 到 img2 的投影变换误差
// x1in2 = H21*x1
// 将图像2中的特征点单应到图像1中
// |u2| |h11 h12 h13||u1| |u1in2|
// |v2| = |h21 h22 h23||v1| = |v1in2| * w1in2inv
// |1 | |h31 h32 h33||1 | | 1 |
// 计算投影归一化坐标
const float w1in2inv = 1.0/(h31*u1+h32*v1+h33);
const float u1in2 = (h11*u1+h12*v1+h13)*w1in2inv;
const float v1in2 = (h21*u1+h22*v1+h23)*w1in2inv;
// 计算重投影误差
const float squareDist2 = (u2-u1in2)*(u2-u1in2)+(v2-v1in2)*(v2-v1in2);
const float chiSquare2 = squareDist2*invSigmaSquare;
// 用阈值标记离群点，内点的话累加得分
if(chiSquare2>th)
bIn = false;
else
score += th - chiSquare2;
// Step 2.4 如果从img2 到 img1 和 从img1 到img2的重投影误差均满足要求，则说明是Inlier point
if(bIn)
vbMatchesInliers[i]=true;
else
vbMatchesInliers[i]=false;
}
return score;
}
/**
* @brief 对给定的Fundamental matrix打分
*
* @param[in] F21 当前帧和参考帧之间的基础矩阵
* @param[in] vbMatchesInliers 匹配的特征点对属于inliers的标记
* @param[in] sigma 方差，默认为1
* @return float 返回得分
*/
float Initializer::CheckFundamental(
const cv::Mat &F21, //当前帧和参考帧之间的基础矩阵
vector<bool> &vbMatchesInliers, //匹配的特征点对属于inliers的标记
float sigma) //方差
{
// 说明：在已值n维观测数据误差服从N(0，sigma）的高斯分布时
// 其误差加权最小二乘结果为 sum_error = SUM(e(i)^T * Q^(-1) * e(i))
// 其中：e(i) = [e_x,e_y,...]^T, Q维观测数据协方差矩阵，即sigma * sigma组成的协方差矩阵
// 误差加权最小二次结果越小，说明观测数据精度越高
// 那么，score = SUM((th - e(i)^T * Q^(-1) * e(i)))的分数就越高
// 算法目标：检查基础矩阵
// 检查方式：利用对极几何原理 p2^T * F * p1 = 0
// 假设：三维空间中的点 P 在 img1 和 img2 两图像上的投影分别为 p1 和 p2（两个为同名点）
// 则：p2 一定存在于极线 l2 上，即 p2*l2 = 0. 而l2 = F*p1 = (a, b, c)^T
// 所以，这里的误差项 e 为 p2 到 极线 l2 的距离，如果在直线上，则 e = 0
// 根据点到直线的距离公式：d = (ax + by + c) / sqrt(a * a + b * b)
// 所以，e = (a * p2.x + b * p2.y + c) / sqrt(a * a + b * b)
// 算法流程
// input: 基础矩阵 F 左右视图匹配点集 mvKeys1
// do:
// for p1(i), p2(i) in mvKeys:
// l2 = F * p1(i)
// l1 = p2(i) * F
// error_i1 = dist_point_to_line(x2,l2)
// error_i2 = dist_point_to_line(x1,l1)
//
// w1 = 1 / sigma / sigma
// w2 = 1 / sigma / sigma
//
// if error1 < th
// score += thScore - error_i1 * w1
// if error2 < th
// score += thScore - error_i2 * w2
//
// if error_1i > th or error_2i > th
// p1(i), p2(i) are inner points
// vbMatchesInliers(i) = true
// else
// p1(i), p2(i) are outliers
// vbMatchesInliers(i) = false
// end
// end
// output: score, inliers
// 获取匹配的特征点对的总对数
const int N = mvMatches12.size();
// Step 1 提取基础矩阵中的元素数据
const float f11 = F21.at<float>(0,0);
const float f12 = F21.at<float>(0,1);
const float f13 = F21.at<float>(0,2);
const float f21 = F21.at<float>(1,0);
const float f22 = F21.at<float>(1,1);
const float f23 = F21.at<float>(1,2);
const float f31 = F21.at<float>(2,0);
const float f32 = F21.at<float>(2,1);
const float f33 = F21.at<float>(2,2);
// 预分配空间
vbMatchesInliers.resize(N);
// 设置评分初始值（因为后面需要进行这个数值的累计）
float score = 0;
// 基于卡方检验计算出的阈值
// 自由度为1的卡方分布，显著性水平为0.05，对应的临界阈值
// ?是因为点到直线距离是一个自由度吗？
const float th = 3.841;
// 自由度为2的卡方分布，显著性水平为0.05，对应的临界阈值
const float thScore = 5.991;
// 信息矩阵，或 协方差矩阵的逆矩阵
const float invSigmaSquare = 1.0/(sigma*sigma);
// Step 2 计算img1 和 img2 在估计 F 时的score值
for(int i=0; i<N; i++)
{
//默认为这对特征点是Inliers
bool bIn = true;
// Step 2.1 提取参考帧和当前帧之间的特征匹配点对
const cv::KeyPoint &kp1 = mvKeys1[mvMatches12[i].first];
const cv::KeyPoint &kp2 = mvKeys2[mvMatches12[i].second];
// 提取出特征点的坐标
const float u1 = kp1.pt.x;
const float v1 = kp1.pt.y;
const float u2 = kp2.pt.x;
const float v2 = kp2.pt.y;
// Reprojection error in second image
// Step 2.2 计算 img1 上的点在 img2 上投影得到的极线 l2 = F21 * p1 = (a2,b2,c2)
const float a2 = f11*u1+f12*v1+f13;
const float b2 = f21*u1+f22*v1+f23;
const float c2 = f31*u1+f32*v1+f33;
// Step 2.3 计算误差 e = (a * p2.x + b * p2.y + c) / sqrt(a * a + b * b)
const float num2 = a2*u2+b2*v2+c2;
const float squareDist1 = num2*num2/(a2*a2+b2*b2);
// 带权重误差
const float chiSquare1 = squareDist1*invSigmaSquare;
// Step 2.4 误差大于阈值就说明这个点是Outlier
// ? 为什么判断阈值用的 th（1自由度），计算得分用的thScore（2自由度）
// ? 可能是为了和CheckHomography 得分统一？
if(chiSquare1>th)
bIn = false;
else
// 误差越大，得分越低
score += thScore - chiSquare1;
// 计算img2上的点在 img1 上投影得到的极线 l1= p2 * F21 = (a1,b1,c1)
const float a1 = f11*u2+f21*v2+f31;
const float b1 = f12*u2+f22*v2+f32;
const float c1 = f13*u2+f23*v2+f33;
// 计算误差 e = (a * p2.x + b * p2.y + c) / sqrt(a * a + b * b)
const float num1 = a1*u1+b1*v1+c1;
const float squareDist2 = num1*num1/(a1*a1+b1*b1);
// 带权重误差
const float chiSquare2 = squareDist2*invSigmaSquare;
// 误差大于阈值就说明这个点是Outlier
if(chiSquare2>th)
bIn = false;
else
score += thScore - chiSquare2;
// Step 2.5 保存结果
if(bIn)
vbMatchesInliers[i]=true;
else
vbMatchesInliers[i]=false;
}
// 返回评分
return score;
}
从F矩阵中求解位姿R，t
最好就是选择相应的矩阵求解R，T
这里要注意F分解出E，E有四组解，选择计算的有效三维点（在摄像头前方、投影误差小于阈值、视差角大于阈值）最多的作为最优的解
/* @param[in] vbMatchesInliers 匹配好的特征点对的Inliers标记
* @param[in] F21 从参考帧到当前帧的基础矩阵
* @param[in] K 相机的内参数矩阵
* @param[in & out] R21 计算好的相机从参考帧到当前帧的旋转
* @param[in & out] t21 计算好的相机从参考帧到当前帧的平移
* @param[in & out] vP3D 三角化测量之后的特征点的空间坐标
* @param[in & out] vbTriangulated 特征点三角化成功的标志
* @param[in] minParallax 认为三角化有效的最小视差角
* @param[in] minTriangulated 最小三角化点数量
* @return true 成功初始化
* @return false 初始化失败
*/
bool Initializer::ReconstructF(vector<bool> &vbMatchesInliers, cv::Mat &F21, cv::Mat &K,
cv::Mat &R21, cv::Mat &t21, vector<cv::Point3f> &vP3D, vector<bool> &vbTriangulated, float minParallax, int minTriangulated)
{
// Step 1 统计有效匹配点个数，并用 N 表示
// vbMatchesInliers 中存储匹配点对是否是有效
int N=0;
for(size_t i=0, iend = vbMatchesInliers.size() ; i<iend; i++)
if(vbMatchesInliers[i]) N++;
// Step 2 根据基础矩阵和相机的内参数矩阵计算本质矩阵
cv::Mat E21 = K.t()*F21*K;
// 定义本质矩阵分解结果，形成四组解,分别是：
// (R1, t) (R1, -t) (R2, t) (R2, -t)
cv::Mat R1, R2, t;
// Step 3 从本质矩阵求解两个R解和两个t解，共四组解
// 不过由于两个t解互为相反数，因此这里先只获取一个
// 虽然这个函数对t有归一化，但并没有决定单目整个SLAM过程的尺度.
// 因为 CreateInitialMapMonocular 函数对3D点深度会缩放，然后反过来对 t 有改变.
//注意下文中的符号“'”表示矩阵的转置
// |0 -1 0|
// E = U Sigma V' let W = |1 0 0|
// |0 0 1|
// 得到4个解 E = [R|t]
// R1 = UWV' R2 = UW'V' t1 = U3 t2 = -U3
DecomposeE(E21,R1,R2,t);
cv::Mat t1=t;
cv::Mat t2=-t;
// Reconstruct with the 4 hyphoteses and check
// Step 4 分别验证求解的4种R和t的组合，选出最佳组合
// 原理：若某一组合使恢复得到的3D点位于相机正前方的数量最多，那么该组合就是最佳组合
// 实现：根据计算的解组合成为四种情况,并依次调用 Initializer::CheckRT() 进行检查,得到可以进行三角化测量的点的数目
// 定义四组解分别在对同一匹配点集进行三角化测量之后的特征点空间坐标
vector<cv::Point3f> vP3D1, vP3D2, vP3D3, vP3D4;
// 定义四组解分别对同一匹配点集的有效三角化结果，True or False
vector<bool> vbTriangulated1,vbTriangulated2,vbTriangulated3, vbTriangulated4;
// 定义四种解对应的比较大的特征点对视差角
float parallax1,parallax2, parallax3, parallax4;
// Step 4.1 使用同样的匹配点分别检查四组解，记录当前计算的3D点在摄像头前方且投影误差小于阈值的个数，记为有效3D点个数
int nGood1 = CheckRT(R1,t1, //当前组解
mvKeys1,mvKeys2, //参考帧和当前帧中的特征点
mvMatches12, vbMatchesInliers, //特征点的匹配关系和Inliers标记
K, //相机的内参数矩阵
vP3D1, //存储三角化以后特征点的空间坐标
4.0*mSigma2, //三角化测量过程中允许的最大重投影误差
vbTriangulated1, //参考帧中被成功进行三角化测量的特征点的标记
parallax1); //认为某对特征点三角化测量有效的比较大的视差角
int nGood2 = CheckRT(R2,t1,mvKeys1,mvKeys2,mvMatches12,vbMatchesInliers,K, vP3D2, 4.0*mSigma2, vbTriangulated2, parallax2);
int nGood3 = CheckRT(R1,t2,mvKeys1,mvKeys2,mvMatches12,vbMatchesInliers,K, vP3D3, 4.0*mSigma2, vbTriangulated3, parallax3);
int nGood4 = CheckRT(R2,t2,mvKeys1,mvKeys2,mvMatches12,vbMatchesInliers,K, vP3D4, 4.0*mSigma2, vbTriangulated4, parallax4);
// Step 4.2 选取最大可三角化测量的点的数目
int maxGood = max(nGood1,max(nGood2,max(nGood3,nGood4)));
// 重置变量，并在后面赋值为最佳R和T
R21 = cv::Mat();
t21 = cv::Mat();
// Step 4.3 确定最小的可以三角化的点数
// 在0.9倍的内点数 和 指定值minTriangulated =50 中取最大的，也就是说至少50个
int nMinGood = max(static_cast<int>(0.9*N), minTriangulated);
// 统计四组解中重建的有效3D点个数 > 0.7 * maxGood 的解的数目
// 如果有多个解同时满足该条件，认为结果太接近，nsimilar++，nsimilar>1就认为有问题了，后面返回false
int nsimilar = 0;
if(nGood1>0.7*maxGood)
nsimilar++;
if(nGood2>0.7*maxGood)
nsimilar++;
if(nGood3>0.7*maxGood)
nsimilar++;
if(nGood4>0.7*maxGood)
nsimilar++;
// Step 4.4 四个结果中如果没有明显的最优结果，或者没有足够数量的三角化点，则返回失败
// 条件1: 如果四组解能够重建的最多3D点个数小于所要求的最少3D点个数（mMinGood），失败
// 条件2: 如果存在两组及以上的解能三角化出 >0.7*maxGood的点，说明没有明显最优结果，失败
if(maxGood<nMinGood || nsimilar>1)
{
return false;
}
// Step 4.5 选择最佳解记录结果
// 条件1: 有效重建最多的3D点，即maxGood == nGoodx，也即是位于相机前方的3D点个数最多
// 条件2: 三角化视差角 parallax 必须大于最小视差角 minParallax，角度越大3D点越稳定
//看看最好的good点是在哪种解的条件下发生的
if(maxGood==nGood1)
{
//如果该种解下的parallax大于函数参数中给定的最小值
if(parallax1>minParallax)
{
// 存储3D坐标
vP3D = vP3D1;
// 获取特征点向量的三角化测量标记
vbTriangulated = vbTriangulated1;
// 存储相机姿态
R1.copyTo(R21);
t1.copyTo(t21);
// 结束
return true;
}
}else if(maxGood==nGood2)
{
if(parallax2>minParallax)
{
vP3D = vP3D2;
vbTriangulated = vbTriangulated2;
R2.copyTo(R21);
t1.copyTo(t21);
return true;
}
}else if(maxGood==nGood3)
{
if(parallax3>minParallax)
{
vP3D = vP3D3;
vbTriangulated = vbTriangulated3;
R1.copyTo(R21);
t2.copyTo(t21);
return true;
}
}else if(maxGood==nGood4)
{
if(parallax4>minParallax)
{
vP3D = vP3D4;
vbTriangulated = vbTriangulated4;
R2.copyTo(R21);
t2.copyTo(t21);
return true;
}
}
// 如果有最优解但是不满足对应的parallax>minParallax，那么返回false表示求解失败
return false;
}
用H矩阵中求解位姿R，t
H矩阵分解常见有两种方法：Faugeras SVD-based decomposition 和 Zhang SVD-based decomposition
代码使用了Faugeras SVD-based decomposition算法，
参考文献：
Motion and structure from motion in a piecewise planar environment. International Journal of Pattern Recognition and Artificial Intelligence, 1988
/*
* @param[in] vbMatchesInliers 匹配点对的内点标记
* @param[in] H21 从参考帧到当前帧的单应矩阵
* @param[in] K 相机的内参数矩阵
* @param[in & out] R21 计算出来的相机旋转
* @param[in & out] t21 计算出来的相机平移
* @param[in & out] vP3D 世界坐标系下，三角化测量特征点对之后得到的特征点的空间坐标
* @param[in & out] vbTriangulated 特征点是否成功三角化的标记
* @param[in] minParallax 对特征点的三角化测量中，认为其测量有效时需要满足的最小视差角（如果视差角过小则会引起非常大的观测误差）,单位是角度
* @param[in] minTriangulated 为了进行运动恢复，所需要的最少的三角化测量成功的点个数
* @return true 单应矩阵成功计算出位姿和三维点
* @return false 初始化失败
*/
bool Initializer::ReconstructH(vector<bool> &vbMatchesInliers, cv::Mat &H21, cv::Mat &K,
cv::Mat &R21, cv::Mat &t21, vector<cv::Point3f> &vP3D, vector<bool> &vbTriangulated, float minParallax, int minTriangulated)
{
// 目的 ：通过单应矩阵H恢复两帧图像之间的旋转矩阵R和平移向量T
// 参考 ：Motion and structure from motion in a piecewise plannar environment.
// International Journal of Pattern Recognition and Artificial Intelligence, 1988
// https://www.researchgate.net/publication/243764888_Motion_and_Structure_from_Motion_in_a_Piecewise_Planar_Environment
// 流程:
// 1. 根据H矩阵的奇异值d'= d2 或者 d' = -d2 分别计算 H 矩阵分解的 8 组解
// 1.1 讨论 d' > 0 时的 4 组解
// 1.2 讨论 d' < 0 时的 4 组解
// 2. 对 8 组解进行验证，并选择产生相机前方最多3D点的解为最优解
// 统计匹配的特征点对中属于内点(Inlier)或有效点个数
int N=0;
for(size_t i=0, iend = vbMatchesInliers.size() ; i<iend; i++)
if(vbMatchesInliers[i])
N++;
// We recover 8 motion hypotheses using the method of Faugeras et al.
// Motion and structure from motion in a piecewise planar environment.
// International Journal of Pattern Recognition and Artificial Intelligence, 1988
// 参考SLAM十四讲第二版p170-p171
// H = K * (R - t * n / d) * K_inv
// 其中: K表示内参数矩阵
// K_inv 表示内参数矩阵的逆
// R 和 t 表示旋转和平移向量
// n 表示平面法向量
// 令 H = K * A * K_inv
// 则 A = k_inv * H * k
cv::Mat invK = K.inv();
cv::Mat A = invK*H21*K;
// 对矩阵A进行SVD分解
// A 等待被进行奇异值分解的矩阵
// w 奇异值矩阵
// U 奇异值分解左矩阵
// Vt 奇异值分解右矩阵，注意函数返回的是转置
// cv::SVD::FULL_UV 全部分解
// A = U * w * Vt
cv::Mat U,w,Vt,V;
cv::SVD::compute(A, w, U, Vt, cv::SVD::FULL_UV);
// 根据文献eq(8)，计算关联变量
V=Vt.t();
// 计算变量s = det(U) * det(V)
// 因为det(V)==det(Vt), 所以 s = det(U) * det(Vt)
float s = cv::determinant(U)*cv::determinant(Vt);
// 取得矩阵的各个奇异值
float d1 = w.at<float>(0);
float d2 = w.at<float>(1);
float d3 = w.at<float>(2);
// SVD分解正常情况下特征值di应该是正的，且满足d1>=d2>=d3
if(d1/d2<1.00001 || d2/d3<1.00001) {
return false;
}
// 在ORBSLAM中没有对奇异值 d1 d2 d3按照论文中描述的关系进行分类讨论, 而是直接进行了计算
// 定义8中情况下的旋转矩阵、平移向量和空间向量
vector<cv::Mat> vR, vt, vn;
vR.reserve(8);
vt.reserve(8);
vn.reserve(8);
// Step 1.1 讨论 d' > 0 时的 4 组解
// 根据论文eq.(12)有
// x1 = e1 * sqrt((d1 * d1 - d2 * d2) / (d1 * d1 - d3 * d3))
// x2 = 0
// x3 = e3 * sqrt((d2 * d2 - d2 * d2) / (d1 * d1 - d3 * d3))
// 令 aux1 = sqrt((d1*d1-d2*d2)/(d1*d1-d3*d3))
// aux3 = sqrt((d2*d2-d3*d3)/(d1*d1-d3*d3))
// 则
// x1 = e1 * aux1
// x3 = e3 * aux2
// 因为 e1,e2,e3 = 1 or -1
// 所以有x1和x3有四种组合
// x1 = {aux1,aux1,-aux1,-aux1}
// x3 = {aux3,-aux3,aux3,-aux3}
float aux1 = sqrt((d1*d1-d2*d2)/(d1*d1-d3*d3));
float aux3 = sqrt((d2*d2-d3*d3)/(d1*d1-d3*d3));
float x1[] = {aux1,aux1,-aux1,-aux1};
float x3[] = {aux3,-aux3,aux3,-aux3};
// 根据论文eq.(13)有
// sin(theta) = e1 * e3 * sqrt(( d1 * d1 - d2 * d2) * (d2 * d2 - d3 * d3)) /(d1 + d3)/d2
// cos(theta) = (d2* d2 + d1 * d3) / (d1 + d3) / d2
// 令 aux_stheta = sqrt((d1*d1-d2*d2)*(d2*d2-d3*d3))/((d1+d3)*d2)
// 则 sin(theta) = e1 * e3 * aux_stheta
// cos(theta) = (d2*d2+d1*d3)/((d1+d3)*d2)
// 因为 e1 e2 e3 = 1 or -1
// 所以 sin(theta) = {aux_stheta, -aux_stheta, -aux_stheta, aux_stheta}
float aux_stheta = sqrt((d1*d1-d2*d2)*(d2*d2-d3*d3))/((d1+d3)*d2);
float ctheta = (d2*d2+d1*d3)/((d1+d3)*d2);
float stheta[] = {aux_stheta, -aux_stheta, -aux_stheta, aux_stheta};
// 计算旋转矩阵 R'
//根据不同的e1 e3组合所得出来的四种R t的解
// | ctheta 0 -aux_stheta| | aux1|
// Rp = | 0 1 0 | tp = | 0 |
// | aux_stheta 0 ctheta | |-aux3|
// | ctheta 0 aux_stheta| | aux1|
// Rp = | 0 1 0 | tp = | 0 |
// |-aux_stheta 0 ctheta | | aux3|
// | ctheta 0 aux_stheta| |-aux1|
// Rp = | 0 1 0 | tp = | 0 |
// |-aux_stheta 0 ctheta | |-aux3|
// | ctheta 0 -aux_stheta| |-aux1|
// Rp = | 0 1 0 | tp = | 0 |
// | aux_stheta 0 ctheta | | aux3|
// 开始遍历这四种情况中的每一种
for(int i=0; i<4; i++)
{
//生成Rp，就是eq.(8) 的 R'
cv::Mat Rp=cv::Mat::eye(3,3,CV_32F);
Rp.at<float>(0,0)=ctheta;
Rp.at<float>(0,2)=-stheta[i];
Rp.at<float>(2,0)=stheta[i];
Rp.at<float>(2,2)=ctheta;
// eq.(8) 计算R
cv::Mat R = s*U*Rp*Vt;
// 保存
vR.push_back(R);
// eq. (14) 生成tp
cv::Mat tp(3,1,CV_32F);
tp.at<float>(0)=x1[i];
tp.at<float>(1)=0;
tp.at<float>(2)=-x3[i];
tp*=d1-d3;
// 这里虽然对t有归一化，并没有决定单目整个SLAM过程的尺度
// 因为CreateInitialMapMonocular函数对3D点深度会缩放，然后反过来对 t 有改变
// eq.(8)恢复原始的t
cv::Mat t = U*tp;
vt.push_back(t/cv::norm(t));
// 构造法向量np
cv::Mat np(3,1,CV_32F);
np.at<float>(0)=x1[i];
np.at<float>(1)=0;
np.at<float>(2)=x3[i];
// eq.(8) 恢复原始的法向量
cv::Mat n = V*np;
//看PPT 16页的图，保持平面法向量向上
if(n.at<float>(2)<0)
n=-n;
// 添加到vector
vn.push_back(n);
}
// Step 1.2 讨论 d' < 0 时的 4 组解
float aux_sphi = sqrt((d1*d1-d2*d2)*(d2*d2-d3*d3))/((d1-d3)*d2);
// cos_theta项
float cphi = (d1*d3-d2*d2)/((d1-d3)*d2);
// 考虑到e1,e2的取值，这里的sin_theta有两种可能的解
float sphi[] = {aux_sphi, -aux_sphi, -aux_sphi, aux_sphi};
// 对于每种由e1 e3取值的组合而形成的四种解的情况
for(int i=0; i<4; i++)
{
// 计算旋转矩阵 R'
cv::Mat Rp=cv::Mat::eye(3,3,CV_32F);
Rp.at<float>(0,0)=cphi;
Rp.at<float>(0,2)=sphi[i];
Rp.at<float>(1,1)=-1;
Rp.at<float>(2,0)=sphi[i];
Rp.at<float>(2,2)=-cphi;
// 恢复出原来的R
cv::Mat R = s*U*Rp*Vt;
// 然后添加到vector中
vR.push_back(R);
// 构造tp
cv::Mat tp(3,1,CV_32F);
tp.at<float>(0)=x1[i];
tp.at<float>(1)=0;
tp.at<float>(2)=x3[i];
tp*=d1+d3;
// 恢复出原来的t
cv::Mat t = U*tp;
// 归一化之后加入到vector中,要提供给上面的平移矩阵都是要进行过归一化的
vt.push_back(t/cv::norm(t));
// 构造法向量np
cv::Mat np(3,1,CV_32F);
np.at<float>(0)=x1[i];
np.at<float>(1)=0;
np.at<float>(2)=x3[i];
// 恢复出原来的法向量
cv::Mat n = V*np;
// 保证法向量指向上方
if(n.at<float>(2)<0)
n=-n;
// 添加到vector中
vn.push_back(n);
}
// 最好的good点
int bestGood = 0;
// 其次最好的good点
int secondBestGood = 0;
// 最好的解的索引，初始值为-1
int bestSolutionIdx = -1;
// 最大的视差角
float bestParallax = -1;
// 存储最好解对应的，对特征点对进行三角化测量的结果
vector<cv::Point3f> bestP3D;
// 最佳解所对应的，那些可以被三角化测量的点的标记
vector<bool> bestTriangulated;
// Instead of applying the visibility constraints proposed in the WFaugeras' paper (which could fail for points seen with low parallax)
// We reconstruct all hypotheses and check in terms of triangulated points and parallax
// Step 2. 对 8 组解进行验证，并选择产生相机前方最多3D点的解为最优解
for(size_t i=0; i<8; i++)
{
// 第i组解对应的比较大的视差角
float parallaxi;
// 三角化测量之后的特征点的空间坐标
vector<cv::Point3f> vP3Di;
// 特征点对是否被三角化的标记
vector<bool> vbTriangulatedi;
// 调用 Initializer::CheckRT(), 计算good点的数目
int nGood = CheckRT(vR[i],vt[i], //当前组解的旋转矩阵和平移向量
mvKeys1,mvKeys2, //特征点
mvMatches12,vbMatchesInliers, //特征匹配关系以及Inlier标记
K, //相机的内参数矩阵
vP3Di, //存储三角化测量之后的特征点空间坐标的
4.0*mSigma2, //三角化过程中允许的最大重投影误差
vbTriangulatedi, //特征点是否被成功进行三角测量的标记
parallaxi); // 这组解在三角化测量的时候的比较大的视差角
// 更新历史最优和次优的解
// 保留最优的和次优的解.保存次优解的目的是看看最优解是否突出
if(nGood>bestGood)
{
// 如果当前组解的good点数是历史最优，那么之前的历史最优就变成了历史次优
secondBestGood = bestGood;
// 更新历史最优点
bestGood = nGood;
// 最优解的组索引为i（就是当前次遍历）
bestSolutionIdx = i;
// 更新变量
bestParallax = parallaxi;
bestP3D = vP3Di;
bestTriangulated = vbTriangulatedi;
}
// 如果当前组的good计数小于历史最优但却大于历史次优
else if(nGood>secondBestGood)
{
// 说明当前组解是历史次优点，更新之
secondBestGood = nGood;
}
}
// Step 3 选择最优解。要满足下面的四个条件
// 1. good点数最优解明显大于次优解，这里取0.75经验值
// 2. 视角差大于规定的阈值
// 3. good点数要大于规定的最小的被三角化的点数量
// 4. good数要足够多，达到总数的90%以上
if(secondBestGood<0.75*bestGood &&
bestParallax>=minParallax &&
bestGood>minTriangulated &&
bestGood>0.9*N)
{
// 从最佳的解的索引访问到R，t
vR[bestSolutionIdx].copyTo(R21);
vt[bestSolutionIdx].copyTo(t21);
// 获得最佳解时，成功三角化的三维点，以后作为初始地图点使用
vP3D = bestP3D;
// 获取特征点的被成功进行三角化的标记
vbTriangulated = bestTriangulated;
//返回真，找到了最好的解
return true;
}
return false;
}
对匹配的特征点进行三角化
最好就是给定投影矩阵P1,P2和图像上的匹配特征点点kp1,kp2，从而计算三维点坐标
/* @param[in] kp1 特征点, in reference frame
* @param[in] kp2 特征点, in current frame
* @param[in] P1 投影矩阵P1
* @param[in] P2 投影矩阵P2
* @param[in & out] x3D 计算的三维点
*/
void Initializer::Triangulate(
const cv::KeyPoint &kp1, //特征点, in reference frame
const cv::KeyPoint &kp2, //特征点, in current frame
const cv::Mat &P1, //投影矩阵P1
const cv::Mat &P2, //投影矩阵P2
cv::Mat &x3D) //三维点
{
// 原理
// Trianularization: 已知匹配特征点对{x x'} 和 各自相机矩阵{P P'}, 估计三维点 X
// x' = P'X x = PX
// 它们都属于 x = aPX模型
// |X|
// |x| |p1 p2 p3 p4 ||Y| |x| |--p0--||.|
// |y| = a |p5 p6 p7 p8 ||Z| ===>|y| = a|--p1--||X|
// |z| |p9 p10 p11 p12||1| |z| |--p2--||.|
// 采用DLT的方法：x叉乘PX = 0
// |yp2 - p1| |0|
// |p0 - xp2| X = |0|
// |xp1 - yp0| |0|
// 两个点:
// |yp2 - p1 | |0|
// |p0 - xp2 | X = |0| ===> AX = 0
// |y'p2' - p1' | |0|
// |p0' - x'p2'| |0|
// 变成程序中的形式：
// |xp2 - p0 | |0|
// |yp2 - p1 | X = |0| ===> AX = 0
// |x'p2'- p0'| |0|
// |y'p2'- p1'| |0|
// 然后就组成了一个四元一次正定方程组，SVD求解，右奇异矩阵的最后一行就是最终的解.
//这个就是上面注释中的矩阵A
cv::Mat A(4,4,CV_32F);
//构造参数矩阵A
A.row(0) = kp1.pt.x*P1.row(2)-P1.row(0);
A.row(1) = kp1.pt.y*P1.row(2)-P1.row(1);
A.row(2) = kp2.pt.x*P2.row(2)-P2.row(0);
A.row(3) = kp2.pt.y*P2.row(2)-P2.row(1);
//奇异值分解的结果
cv::Mat u,w,vt;
//对系数矩阵A进行奇异值分解
cv::SVD::compute(A,w,u,vt,cv::SVD::MODIFY_A| cv::SVD::FULL_UV);
//根据前面的结论，奇异值分解右矩阵的最后一行其实就是解，原理类似于前面的求最小二乘解，四个未知数四个方程正好正定
//别忘了我们更习惯用列向量来表示一个点的空间坐标
x3D = vt.row(3).t();
//为了符合其次坐标的形式，使最后一维为1
x3D = x3D.rowRange(0,3)/x3D.at<float>(3);
}
下期将讲一下tracking.cc又干了啥事
扫一扫
2423
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
