CODESYS常见问题笔记

CODESYS二次开发用户可能存在的常见问题进行总结。

一、在线调试变量显示错误

1.变量显示为？？？

原因：同时打开太多编辑器窗口超出软件负载，部分变量显示 ？

解决办法：关闭所有窗口重新打开，避免同时打开太多编辑器。

2.在线监控变量显示TRUE，但逻辑执行异常

codesys监控状态显示的是一周期执行完毕后的该变量最终结果。。

如下图，按监控状态所示，定时器IN状态应为TRUE，但显示为FALSE。

原因：本段程序上方或先执行的其他块中对VSUP_LC[1]或VSUP_RC[1]有置0操作，本段程序下方或之后执行的块中有置1操作.导致监控显示为1，执行本段时实际值为0.

二、库文档相关问题

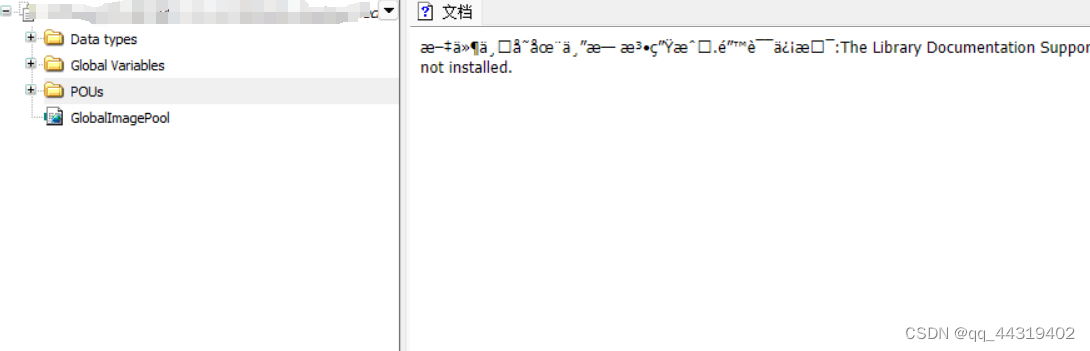

1.库文档乱码

原因：CODESYS 3.5 SP17及以上版本不再默认安装 The Library Documentation support

解决办法：自行获取并安装对应package（更新：可以直接在codesys installer中选择对应版本进行下载...缺点是非常慢）

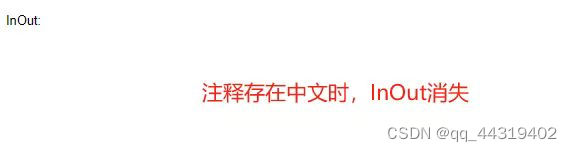

2.库文档inout消失

原因：库文档使用了restructuredtext进行库文档编辑时，变量注释不能存在中文，否则InOut不会生成。

解决办法：英文注释或抛弃InOut，自行restructuredtext或html制作表格。

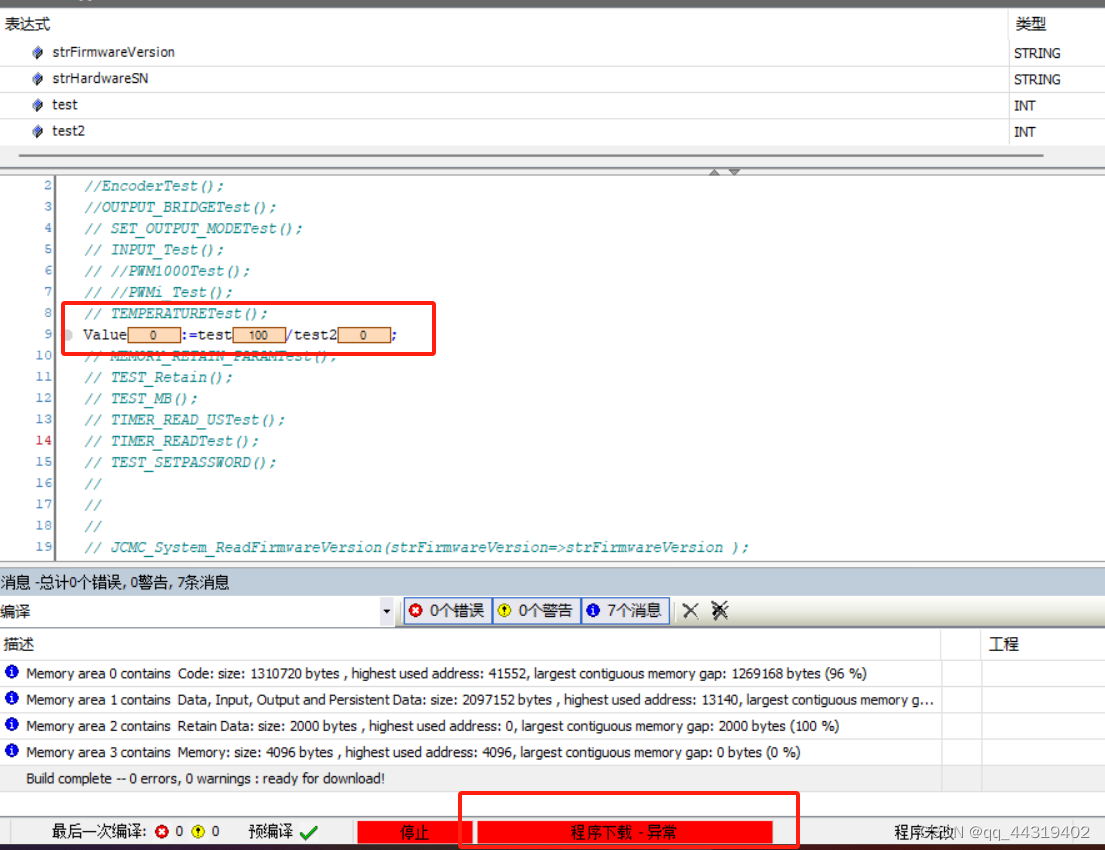

三、程序下载异常

原因：通常为除0异常，编译的语法检查无法找出，运行到对应语句时会出现程序下载-异常。

解决办法：避免除0操作

四、IODrv相关

1.IODrv变量不刷新

原因：使用父设备设置时，只有在父设备application中调用的变量会进行实时刷新，未调用的变量不会在底层处理中上传下载。

解决办法：需要操作的变量增加到程序段中；或 使用父设备设置 切换为 使能2，一直在总线中循环。

2.IODrv输出类变量，再次下载程序时保持

现象：重新下载程序时，codesys变量会初始化，但IODrv中变量保持原值。（实际作业时由逻辑决定，一般不存在问题；自己调试测试多次下载时，输出状态保持存在风险）

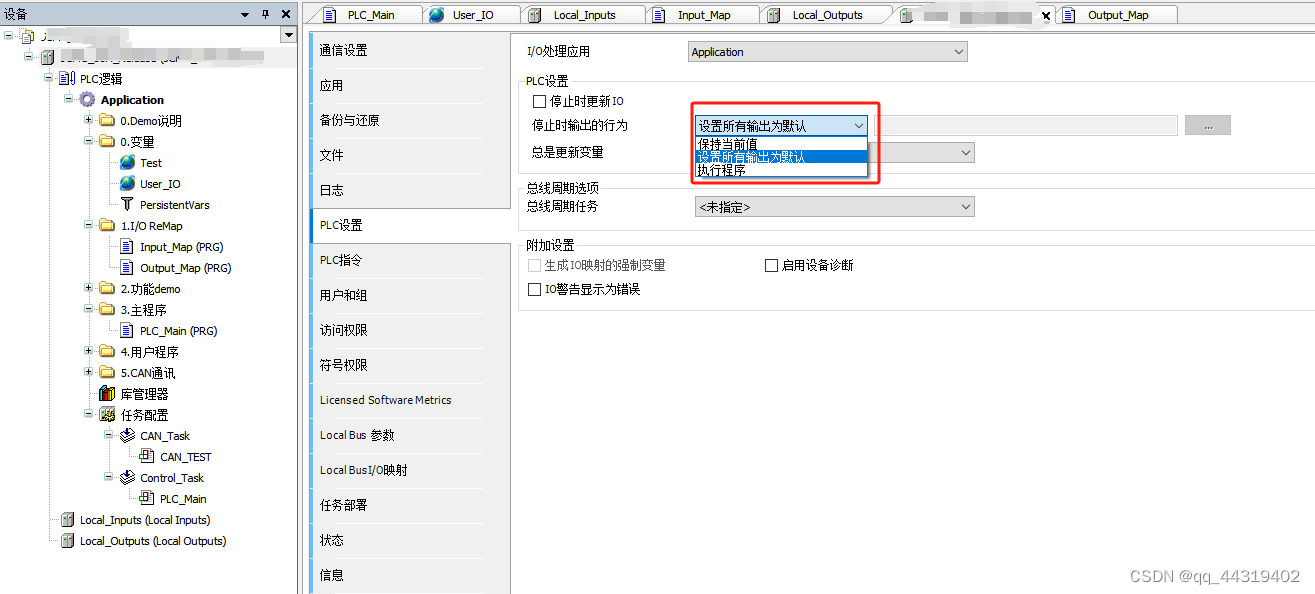

操作：如下图所示，使用当前值配置为 设置所有输出为默认。

五、任务配置打开报错

现象：运行一段时间后，所用工程的任务配置双击打不开，报错exptovisit，value cannot be null error。

解决办法：该问题在3.5.17.30修复

后续想到再更新。
