PLC S7-1200 实验集（附程序以及仿真演示）----振荡电路实验、开关灯实验、彩灯控制器实验、浮点数计算实验、路灯控制实验

   本系列文章与大家分享一些PLC S7-1200的实验的实现方法，文章会介绍其实现的程序，以及该程序仿真的结果的演示，本篇文章是本系列的第二篇文章主要介绍振荡电路实验、开关灯实验、彩灯控制器实验、浮点数计算实验、路灯控制实验。

   一、振荡电路实验

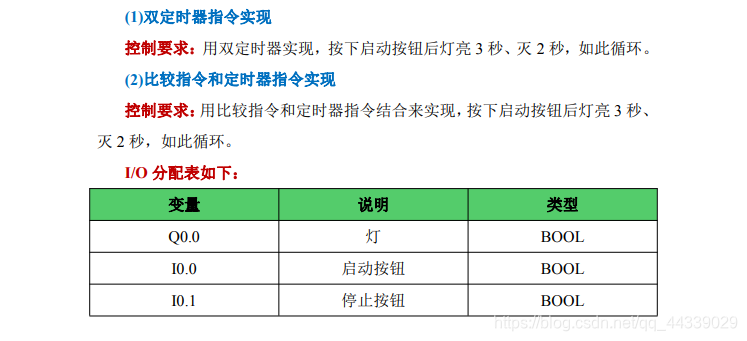

     1、实验要求及I/O分配表

     2、用双定时器指令实现

    （1）实验程序

    （2）实验波形图

    （3）PLCSIM仿真结果演示

    （4）实验思路及总结

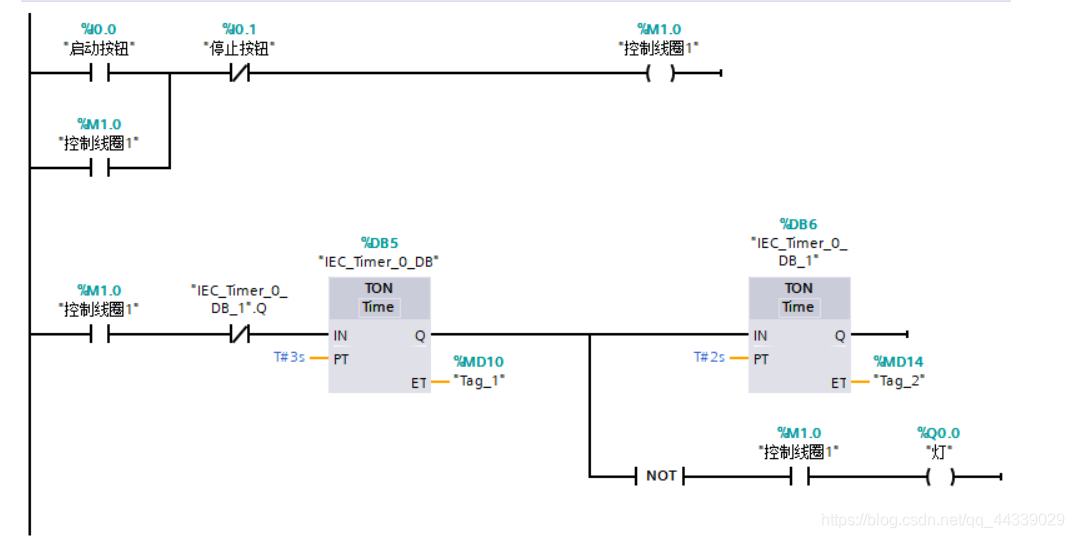

     程序的第一部分是起保停电路，按下启动按钮，控制线圈变为1，并且自保持，若按下停止按钮则控制线圈变为0。程序的第二部分中，当一个定时器定时到3S之前时其输出端Q为0，经过取反后变为1，灯被点亮，当第一个定时器计时到3s时其输出端Q变为1，取反后，变为0灯熄灭，同时第二个定时器接通开始定时，2S后第二个定时器输出变为1，常闭线圈"IEC_Timer_0_DB_1".Q断开，定时器重新开始定时，如此循环。

     3、比较指令和定时器指令实现

    （1）实验程序

    （2）实验波形图

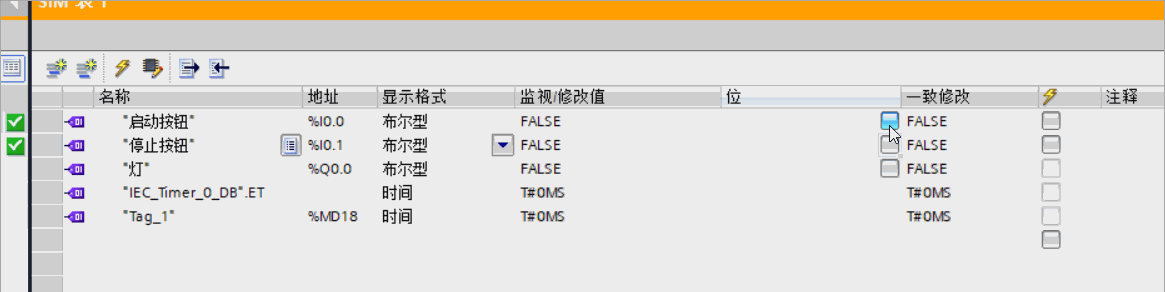

    （3）PLCSIM仿真结果演示

    （4）实验思路及总结

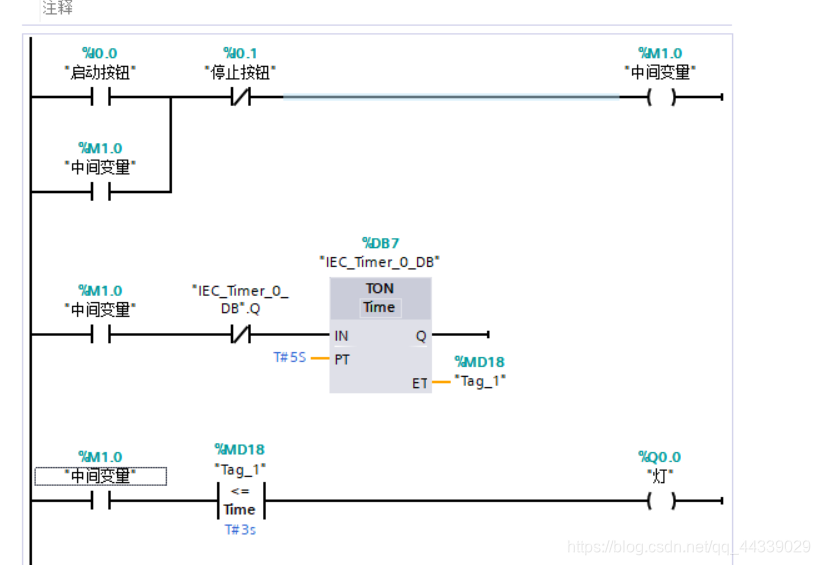

     程序的第一部分是起保停电路，按下启动按钮，控制线圈变为1，并且自保持，若按下停止按钮则控制线圈变为0。程序的第二部分中，当定时器定时到5S之前时其输出端Q为0，ET（%MD18）会从零开始增加，在其增加到3S之前，小于等于比较器输出为1，灯亮，3S后灯灭，等到5S时"IEC_Timer_0_DB".Q变为1，其常闭触点断开，定时器置零，重新开始定时，如此循环。

---

   二、开关灯实验

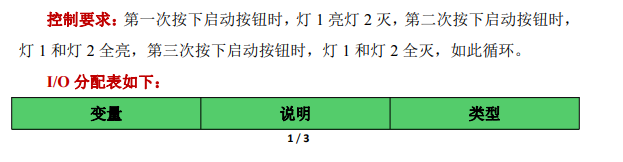

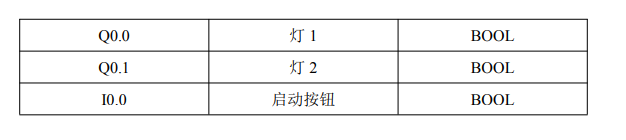

     1、实验要求及I/O分配表

     2、实验程序

     3、实验波形图

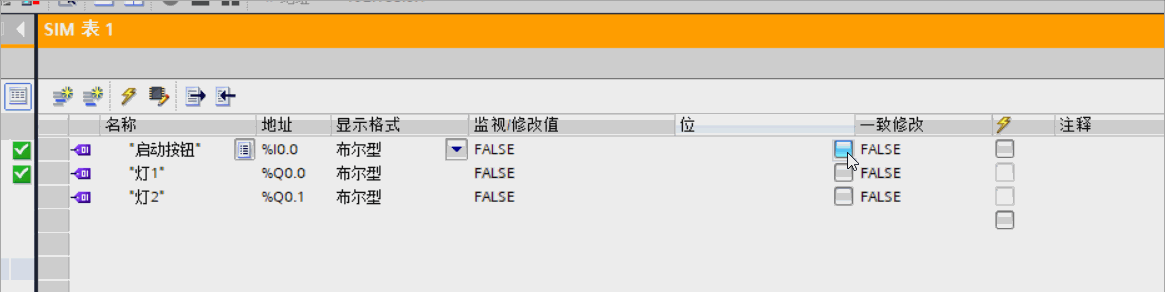

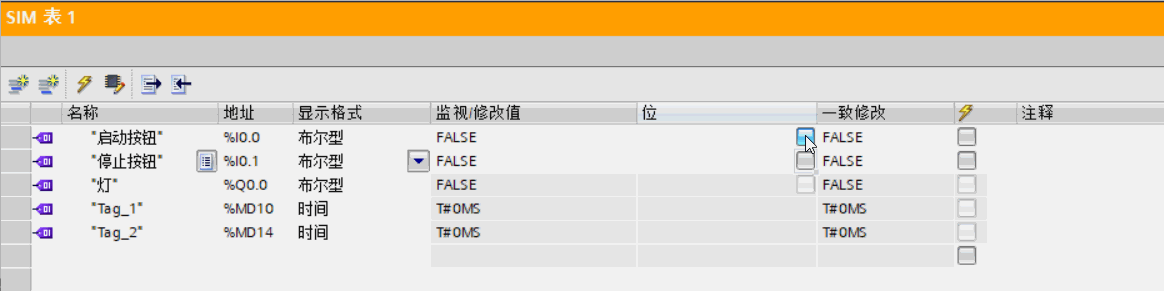

     4、PLCSIM仿真结果演示

     5、实验思路及总结

     每当我们按下一次启动按钮，计数器的值就加1，当计数器当前的计数值Tag_1等于1时，也就是我们第一次按下启动按钮时，灯1被置1，亮；当计数器当前的计数值Tag_1等于2时，也就是我们第二次按下启动按钮时，灯1被置1，亮，灯2也被置1，亮；当计数器当前的计数值Tag_1等于3时，也就是我们第三次按下启动按钮时，灯1和灯2被置0，灭；我们设定计数器的PV值是5，正常状态下不会到达5，因为到3以后计数器复位标志变为1，计数器被置零，重新开始计数，如此循环。

---

   三、彩灯控制器实验

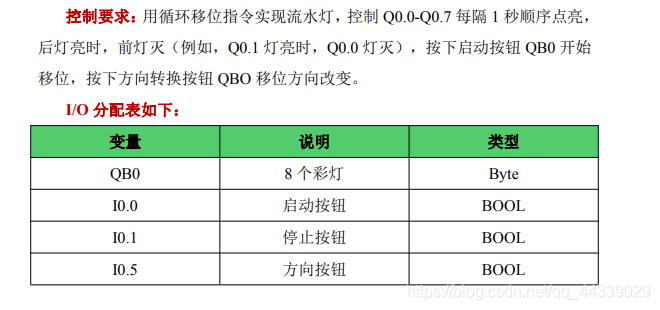

     1、实验要求及I/O分配表

     2、实验程序

     3、实验波形图

     4、PLCSIM仿真结果演示

     5、实验思路及总结

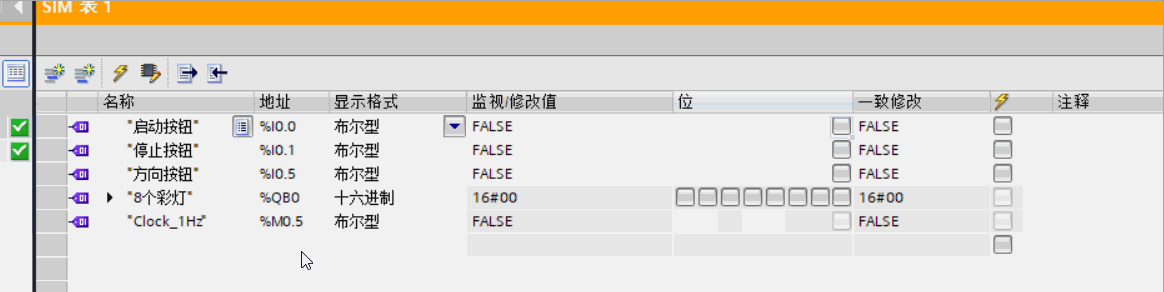

     程序的第一部分是启保停电路，通过启动按钮和停止按钮控制状态变量1是否导通，程序的第二部分是用来控制方向按钮的，他发挥的作用是每当方向按钮按下一次状态变量3的状态就取反一次，在后面的程序中用状态变量3来控制流水灯的方向，接下来的第三部分就是，每当启动按钮按下时就将%QB0设置为1（也就是点亮第一个小灯），每当停止按钮按下时就将%QB0设置为0，把所有灯熄灭，程序的第四部分就是当状态变量为1是时，每当1HZ的脉冲信号的上升沿到来时，若此时状态变量3的值为0则流水灯方向向左，若此时状态变量的值为1，则流水灯方向向右，如此循环。

---

   四、浮点数计算实验

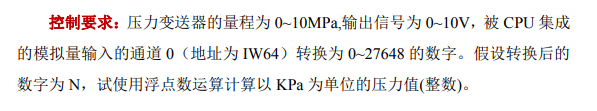

     1、实验要求及I/O分配

     2、实验程序

     3、实验波形图

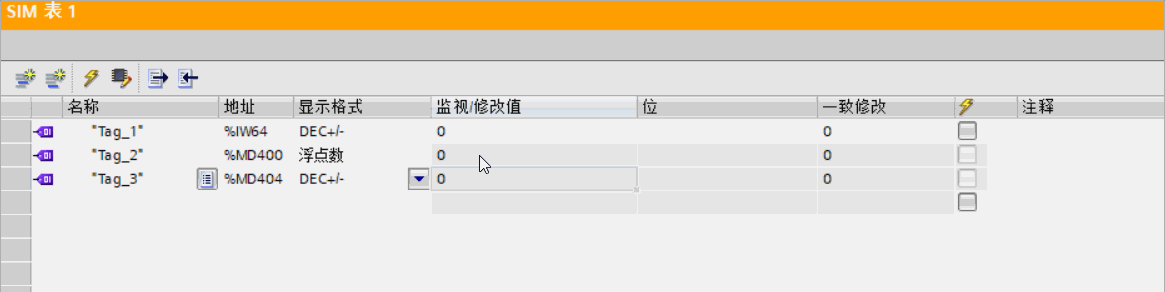

     4、PLCSIM仿真结果演示

     5、实验思路及总结

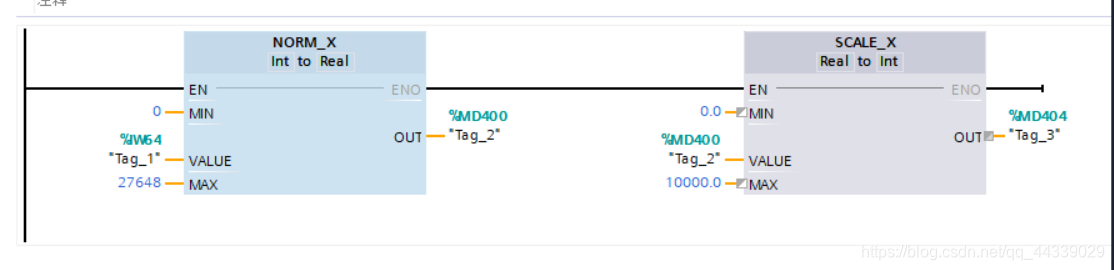

     程序的第一部分是归一化指令，将输入的模拟信号转换成的数字量（0 ~ 27648）通过归一化的计算公式转换成0 ~ 1之间的浮点数保存在%MD400中，程序的第二部分是比例缩放指令，根据题目要求实际输入的模拟量的范围为0 ~ 10000KPa将%MD400中所储存的浮点数作为该部分的输入，输出的存放在%MD404中的数据就是我们所需要的压力值。

---

   五、路灯控制实验

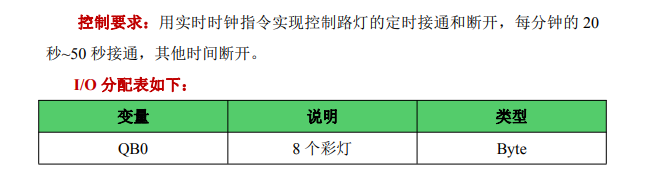

     1、实验要求及I/O分配

     2、实验程序

     3、实验波形图

     4、PLCSIM仿真结果演示

     5、实验思路及总结

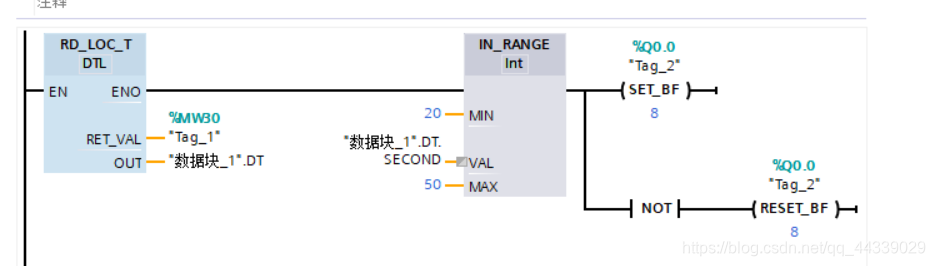

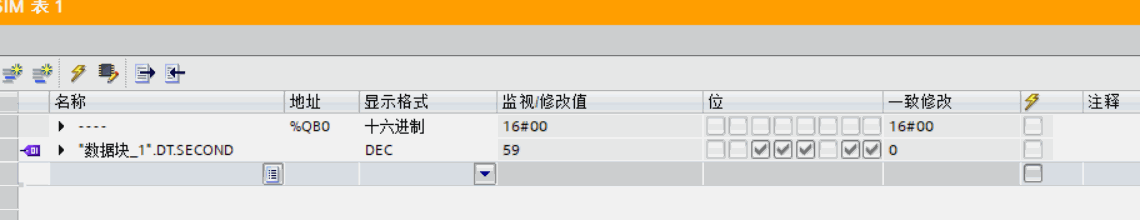

     通过读取时间指令RD_LOC_T来读取当前系统的时间，并将结果存放在创建的全局数据块中（数据块_1）, 接下来用IN _ RANGE 指令判断当前系统时间的秒数是否在20 ~ 50之间 若秒数在20 ~ 50之间其输出为1，将从%Q0.0开始的8位置1，也就是将%QB0的每一位都置1，让8个灯点亮， 若秒数在20 ~ 50之外其输出为0，经过NOT指令取反后，将从%Q0.0开始的8位置0，也就是将%QB0的每一位都置0，让8个灯熄灭。
