项目：基于A7板卡的PCIE 2.0共享屏幕

章节：RIFFA框架

本章目的：介绍RIFFA框架如何修改到自己项目使用

前言

Pcie 总线是相对比较复杂的总线协议，并且需要设计硬件、驱动、软件API 等才能真正调试运行起来，由于以上复杂度不能每个公司都设计开发自己的驱动和 API 这样耗时耗力，那么就有了开源框架如同RIFFA，XDMA

RIFFA框架干了什么？

上一讲讲解了PCIE，有需要的可以去看看，再PCIE中有多层架构，而我们需要关心的只有应用层，这是因为，其他所有层都已经有RIFFA框架给我们解析好了
在通俗易懂一点，上位机发送信息到PCIE接口上之后，所有的信号全部转移到RIFFA框架中，最后到达我们用户端的时候就已经是数据了，这些数据是通过RIFFA框架的用户端接口传输的。

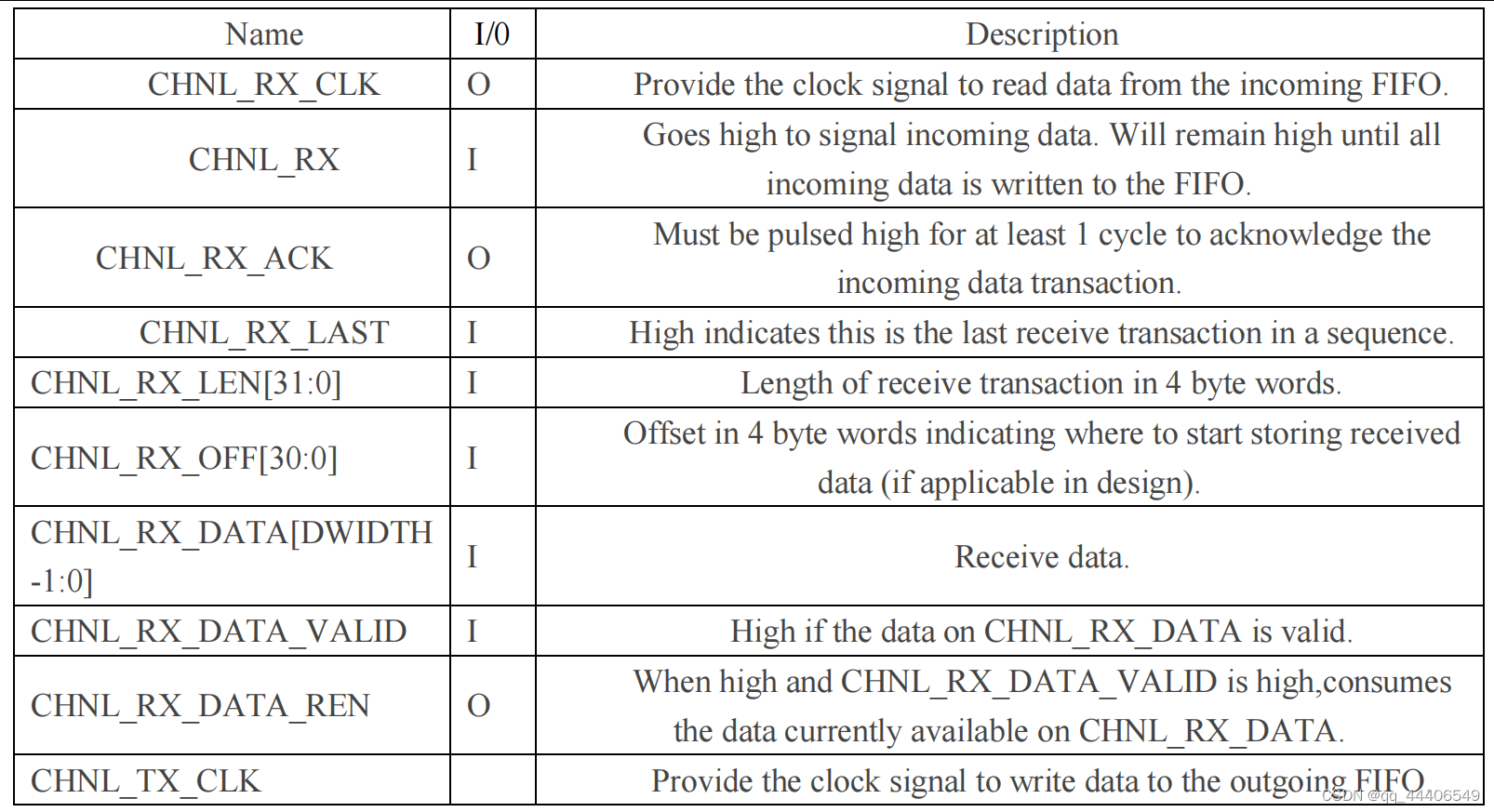

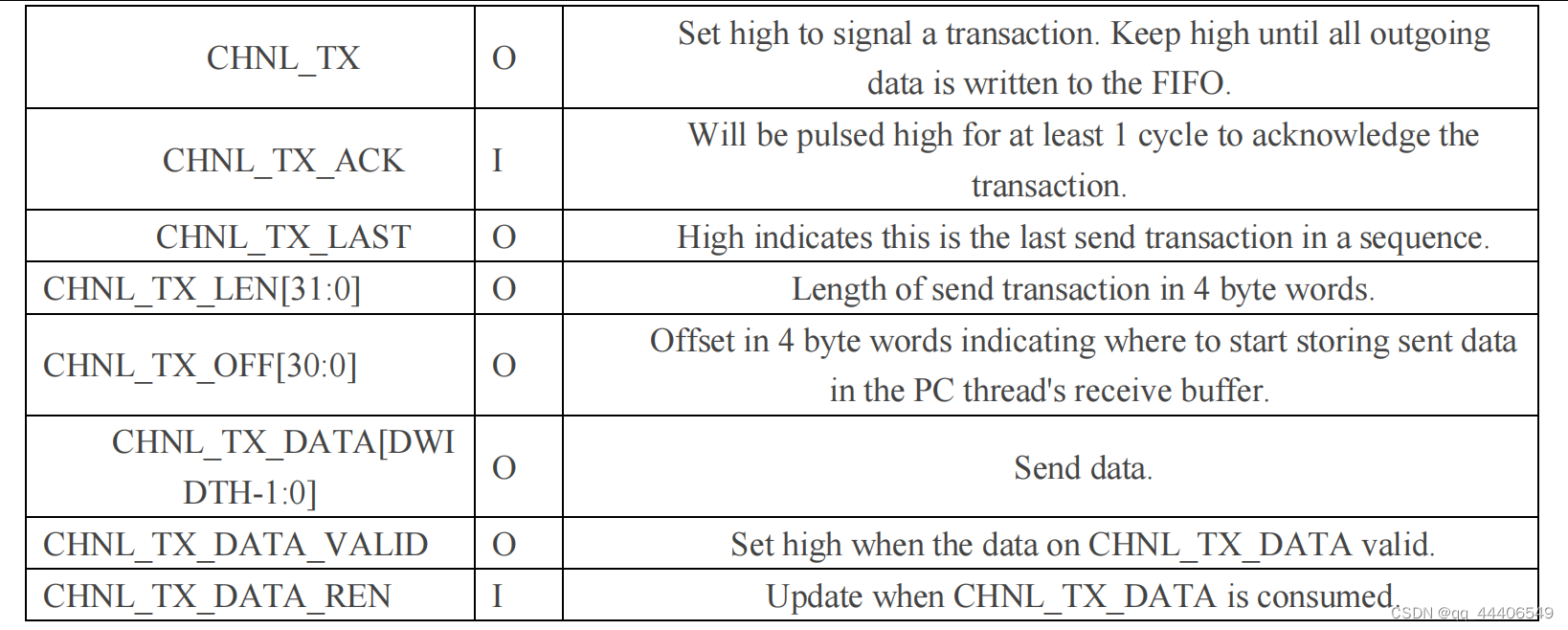

RIFFA框架的用户端接口有哪些呢？都是什么作用呢？

接口和作用如下
在这里插入图片描述
其实非常类似于AXI协议，下面给出仿真波形图

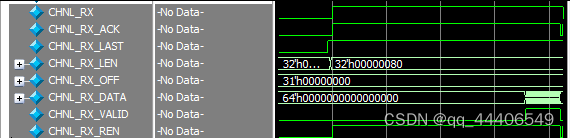

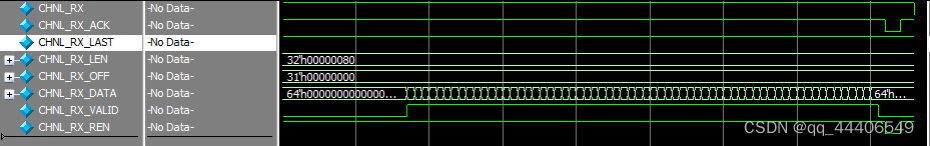

RX接收端波形仿真

在这里插入图片描述

上图为用户接收端的波形，首先当有数据发给用户后，RIFFA 会把 CNHL_RX拉高，CHNL_RX_LEN[31:0]有效。等待用户回应，即用户将 CHNL_RX_ACK 拉高，之后只要 RIFFA 收到数据后，检测到 CHNL_RX_DATA_REN 位 1，开始将CHNL_RX_DATA_VALID 拉高同时数据有效，拉高 CHNL_RX_LEN 个时钟后CHNL_RX_DATA_VALID 拉低，数据无效，这样就完成一次 RX 事务。CHNL_RX_OFF一直给0即可

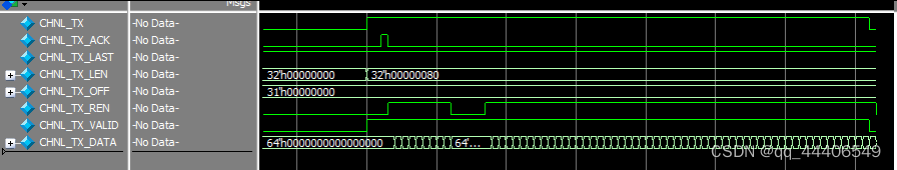

TX接收端波形仿真

在这里插入图片描述
上图为用户发送端的波形，首先用户把CHNL_TX拉高，同时给，RIFFA会把CNHL_RX、CHNL_TX_LAST 和 CHNL_TX_DATA_VALID 拉高，同时给 CHNL_TX_LEN[31:0]、CHNL_TX_OFF[30:0]有效数据。等待 RIFFA 回应，当检测到 CHNL_TX_ACK 为 1，就表示 RIFFA 已经准备好接收用户的数据了。之后当 CHNL_TX_DATA_VALID 位 1时，将 CHNL_TX_DATA[DWIDTH-1:0]数值有效。当数据全部给 RIFFA 后，用户的发送事务便完成了。

如何修改RIFFA代码以供自己项目使用

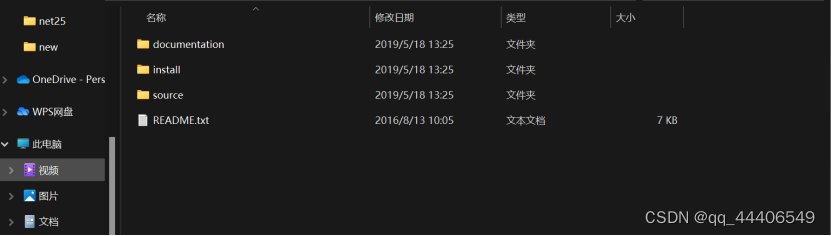

（1）移植 Riffa 到自己的项目中

在这里插入图片描述

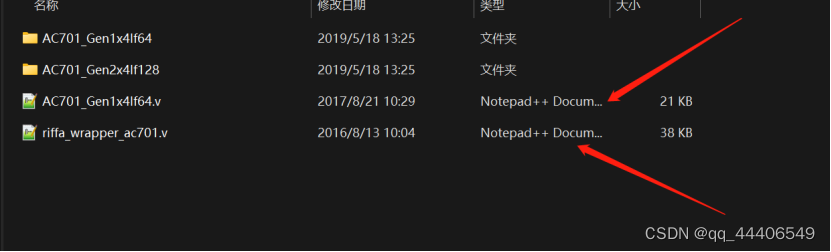

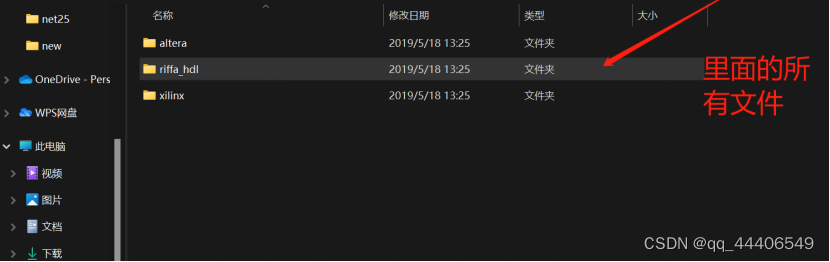

我们所需要的是以下2个部分
![在这里插入图片描述](https://img-blog.csdnimg.cn/c1f307a5d5b64cc7bc5d2ffe88397b08.png

将这两个部分的文件复制到自己的工程design中

（2）生成PCIE 的IP(重要！！！)

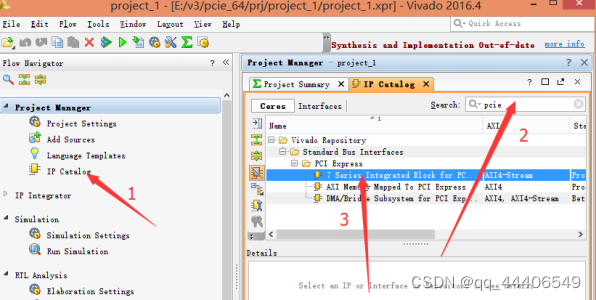

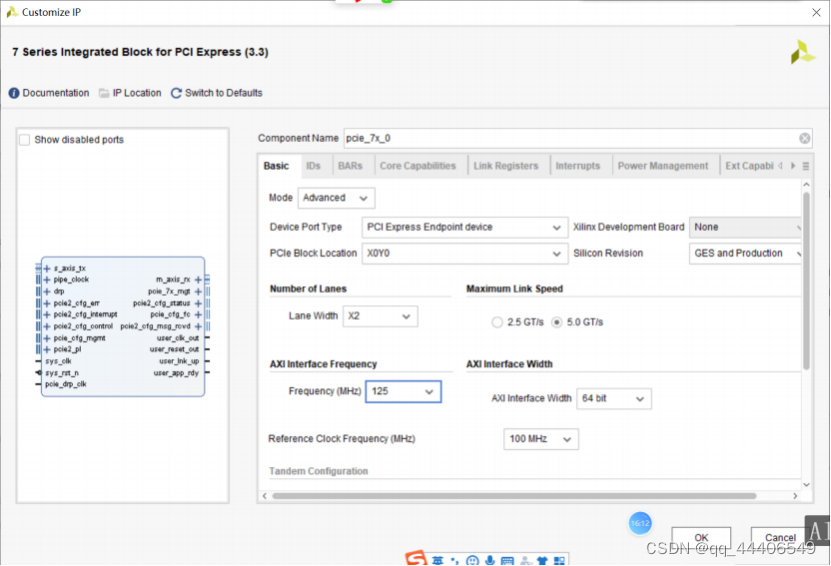

双击 IP Catalog，搜索 PCIe，双击 7 Series Integrated Block for PCI Express
在这里插入图片描述

首先在 model 里选择 ADVANCED 模式，这样用户就有更多选项可选择。

在定义选项中我们不用以下选项：
LinkRegisters,PowerMangement,Ext.Capabilities,Ext.Capabilities2,TL Settings and DL/PL Settings.
设备端口类型选择 PCI Express 端点设备
线宽选择 x2
速率选择 5.0Gt/s 即 PCIE2.0
axi 时钟选择 62.5，也可以选择更高时钟
数据位宽选择 64
PIPE 模式仿真选择 none,我们没有仿真模型，不能进行仿真
在这里插入图片描述

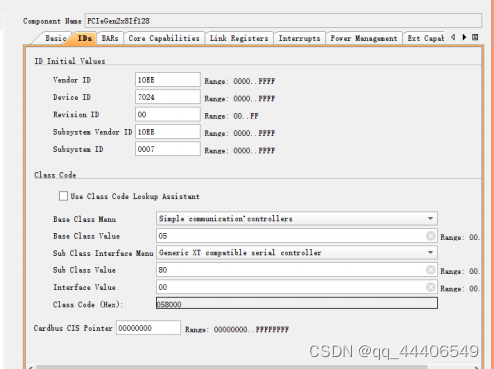

设置设备 ID 有助于识别不同的 FPGA 在多 FPGA 系统中，可以设置也可以默认不修改。其他选项，特别是供应商 ID，必须保持不变。

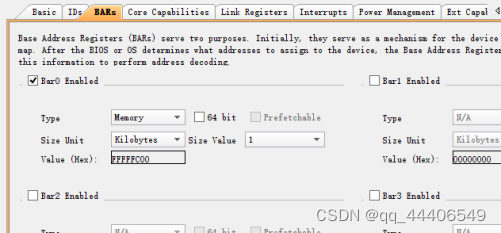

必须配置下图选项，让BAR0启用。将类型设置为Memory和单位KiloByters，
并从下拉菜单中将“大小”值设置为 1。如果这些值没设置正确，RIFFA 的驱动将不能识别 FPGA 器件
在这里插入图片描述

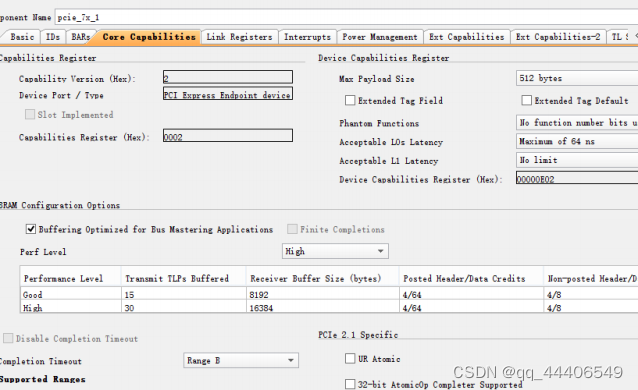

在此选项卡中选择“优化总线主控应用程序”和“扩展标签字段。 .从下拉列表中选择最大有效载荷大小，用于设置 RIFFA C MAX PAYLOAD BYTES 参数。

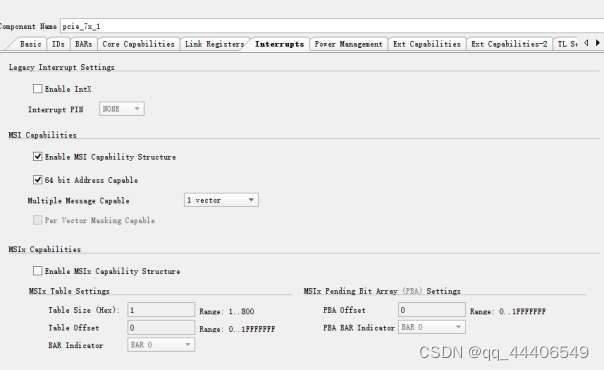

在下图所示的中断选项卡中，清除 Enable INTx（禁用）的复选框的 INTx）即不用传统带中断管脚的中断模式。选择消息中断，64 位地址信息。
在这里插入图片描述

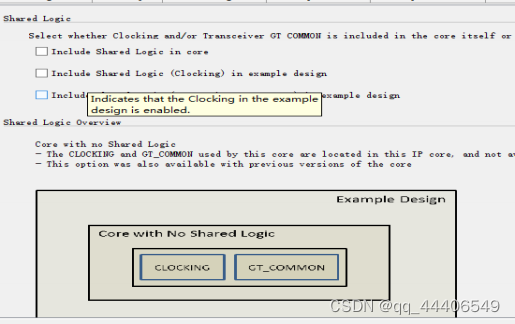

在下图所示的共享逻辑选项卡中，清除显示的所有复选框。这些设置不会影响生成的核心，但会影响 Vivado 生成的示例设计。生成的示例设计将为RIFFA提供一个镜像设计。

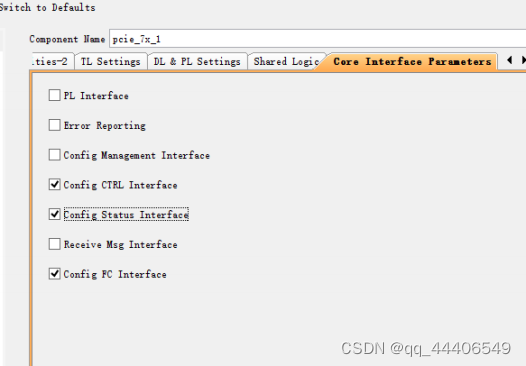

在“接口参数”选项卡中，选择与下图一样的选项，简化生成的核心接口
在这里插入图片描述

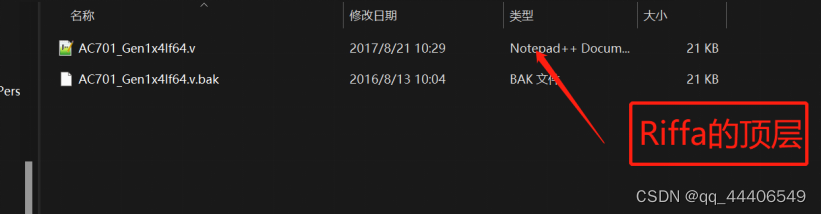

(3）将RIFFA顶层中的IP改成自己IP的name，并删除无效文件

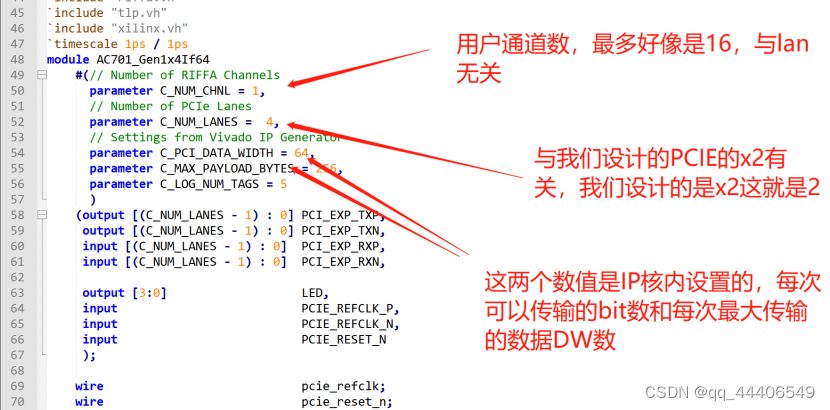

(4）更改顶层中的参数

在这里插入图片描述

（5）生成bit，下载板卡

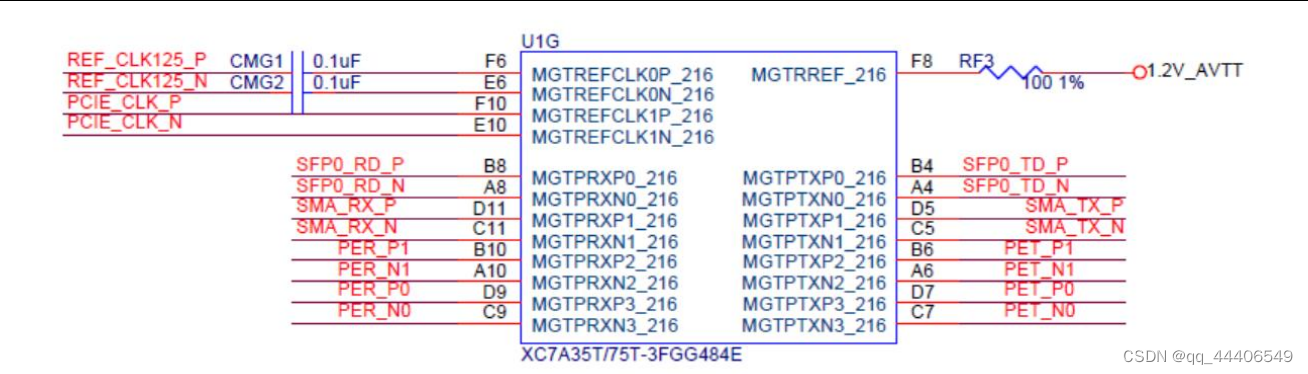

如何绑定引脚，PCIE和RIFFA框架的接口呢是通过GTP这种高速接口连接的，在我的板卡上是这样的
在这里插入图片描述

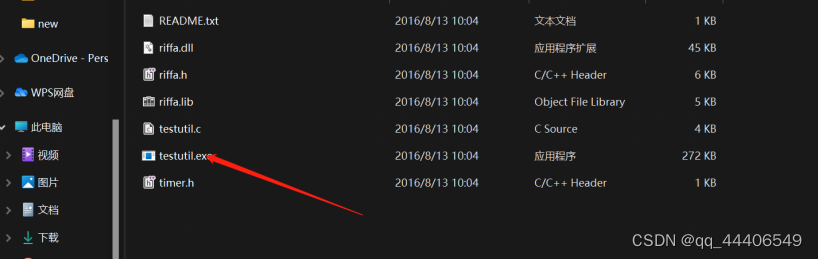

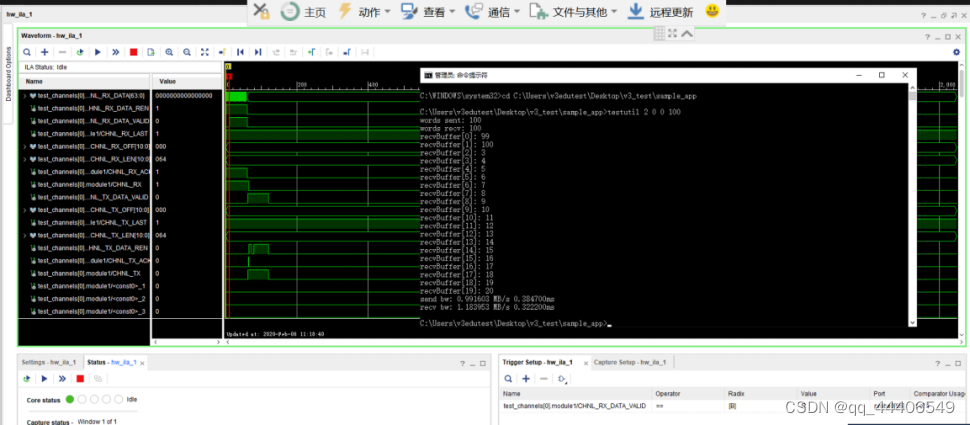

（6）Riffa 官方提供了c测试文件

在这里插入图片描述
为了使用这个测试，我们需要安装驱动，官方驱动没有数字签名所以必须先要关闭
Win10关闭数字签名的方法：

管理员运行 cmd,输入bcdedit.exe /set nointegritychecks on 重启电脑
准备安装驱动
打开设备管理器，查看是否有 PCI 位置设备，如果没有请重复检查是否 FPGA 程
序下载然后重启，重启后查看是否有 PCI 未知设备，如果没有需要检查 FPGA 程
序是否正确了。
找到 riffa_2.2.2\install\windows\win7 下的
带有 dbg 结尾的是带有调试薪资打印功能的，请安装此版本。
把此文件拷贝到目标需要安装的计算机中

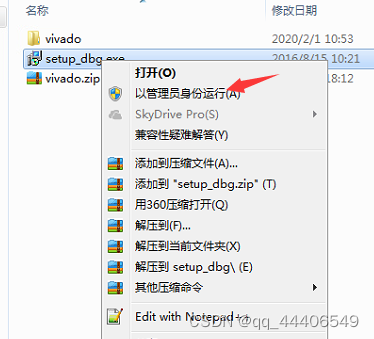

Win7 直接右键管理员安装即可（注意必须已经关闭数字签名，也就之前的 CMD
的操作）

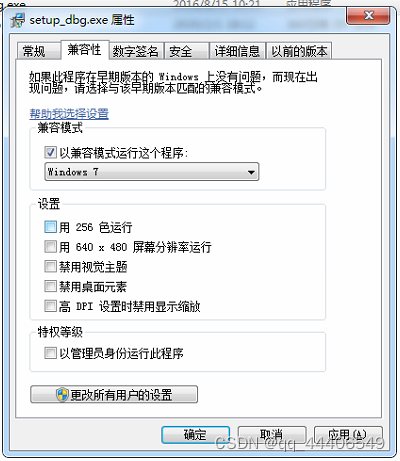

如果是 WIN10 操作系统，需要右键更改兼容模式为 win7 模式，再进行安装。
在这里插入图片描述
如果是 win10 需要设置兼容模式，在安装前设置注意注意！

再进入设备管理器查看已经有个 Riffa device，然后需要重启计算机，这步必须做
