【 1. 一阶 】
-

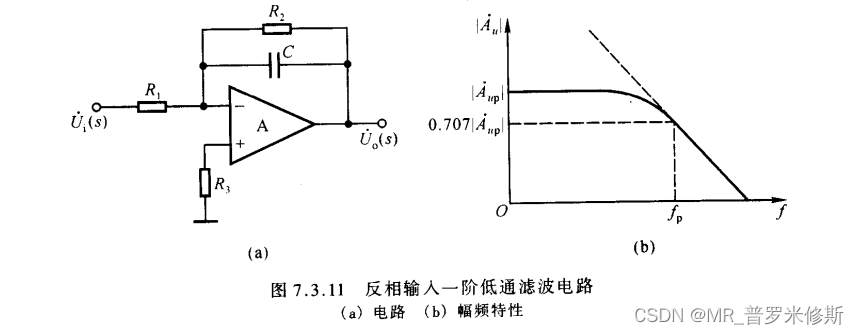

积分运算电路具有低通特性,但是当频率趋于零时电压放大倍数的数值趋于无穷大,其幅频特性如下图b中虚线所示
-
由前面的分析可知,通带放大倍数决定于由电阻组成的负反馈网络,故在积分运算电路中电容上并联一个电阻,可得到上图a所示的反相输入一阶低通滤波电路.
-
电路的 传递函数
A u ( s ) = − R 2 / / 1 s C R 1 = − R 2 R 1 ⋅ 1 1 + s R 2 C A_u(s)=-\frac{R_2//\frac{1}{sC}}{R_1}=-\frac{R_2}{R_1}·\frac{1}{1+sR_2C} Au(s)=−R1R2//sC1=−R1R2⋅1+sR2C1 -
令输入信号频率等于零( s = j w = 2 π f = 0 s=jw=2\pi f=0 s=jw=2πf=0),可得 通带放大倍数
A u p = − R 2 R 1 A_{up}=-\frac{R_2}{R_1} Aup=−R1R2 -
用 jw 代替 s,令 f 0 = 1 2 π R 2 C f_0=\frac{1}{2\pi R_2C} f0=2πR2C1,得出 电压放大倍数
A u = A u p 1 + j f f 0 A_u=\frac{A_{up} }{1+j\frac{f}{f_0} } Au=1+jf0fAup -
通带截止频率
f = f 0 f=f_0 f=f0
幅频特性曲线如上图b中实线所示
【 2. 二阶 】

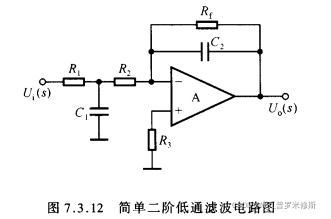

- 与同相输人电路类似,增加RC环节,可以使滤波器的过渡带变窄, 衰减斜率的值加大,电路如下图所示
- 为了改善
f
0
f_0

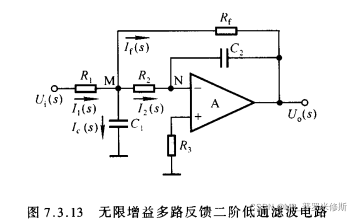

f0 附近的频率特性,也可采用压控电压源二阶滤波器相似的方法,即多路反馈的方法,电路如下图所示
- 在上图所示电路中,当
f
=
0
f=0
f=0 时,
C
1
C_1
C1 和
C
2
C_2
C2 均开路,故 通带放大倍数
A u p = − R f R 1 A_{up}=-\frac{R_f}{R_1} Aup=−R1Rf - M 点的电流方程
I 1 ( s ) = I f ( s ) + I 2 ( s ) + I C ( s ) 故 U i ( s ) − U M ( s ) R 1 = U M ( s ) − U o ( s ) R f + U M ( s ) R 2 + U M ( s ) s C 1 I_1(s)=I_f(s)+I_2(s)+I_C(s)\\ 故\ \frac{U_i(s)-U_M(s)}{R_1}=\frac{U_M(s)-U_o(s)}{R_f}+\frac{U_M(s)}{R_2}+U_M(s)sC_1 I1(s)=If(s)+I2(s)+IC(s)故 R1Ui(s)−UM(s)=RfUM(s)−Uo(s)+R2UM(s)+UM(s)sC1 - 其中
U M ( s ) R 2 = − U o ( s ) 1 s C 2 故 U o ( s ) = − 1 s R 2 C 2 ⋅ U M ( s ) \frac{U_M(s)}{R_2}=-\frac{U_o(s)}{\frac{1}{sC_2}}\\ 故 \ U_o(s)=-\frac{1}{sR_2C_2}·U_M(s) R2UM(s)=−sC21Uo(s)故 Uo(s)=−sR2C21⋅UM(s) - 联立上三式,得到 传递函数
A u ( s ) = A u p ( s ) 1 + s C 2 R 2 R f ( 1 R 1 + 1 R 2 + 1 R f ) + s 2 C 1 C 2 R 2 R f A_u(s)=\frac{A_{up}(s)}{1+sC_2R_2R_f(\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_f})+s^2C_1C_2R_2R_f} Au(s)=1+sC2R2Rf(R11+R21+Rf1)+s2C1C2R2RfAup(s) - 与压控电源二阶同相低通滤波电路传递函数对比,可得
f 0 = 1 2 π C 1 C 2 R 2 R f Q = ( R 1 / / R 2 / / R f ) C 1 R 2 R f C 2 f_0=\frac{1}{2\pi \sqrt{C_1C_2R_2R_f}}\\ Q=(R_1//R_2//R_f)\sqrt{\frac{C_1}{R_2R_fC_2}} f0=2πC1C2R2Rf1Q=(R1//R2//Rf)R2RfC2C1 - 从传递函数式子的分母可以看出,滤波器不会因通带放大倍数数值过大而产生自激振荡。因为上图所示电路中的运放可看成理想运放,即可认为其增益无穷大,故称该电路为 无限增益多路反馈滤波电路。
- 当多个低通滤波器串联起来时,就可得到高阶低通滤波器,下图所示为四阶低通滤波器的方框图。
