引言

笔者跟着鱼香ROS的ROS2学习之旅
学习参考：
【ROS2机器人入门到实战】
笔者的学习目录

  1. MOMO的鱼香ROS2（一）ROS2入门篇——从Ubuntu操作系统开启
  2. MOMO的鱼香ROS2（二）ROS2入门篇——ROS2初体验
  3. MOMO的鱼香ROS2（三）ROS2入门篇——ROS2第一个节点
  4. MOMO的鱼香ROS2（四）ROS2入门篇——ROS2节点通信之话题与服务
  5. MOMO的鱼香ROS2（五）ROS2入门篇——ROS2接口与自定义
  6. MOMO的鱼香ROS2（六）ROS2入门篇——ROS2通信之参数与动作

前沿

笔者使用的IMU型号及相关信息如下：

Yesense元生创新 YIS506姿态传感器
通信接口：RS232转USB
其他牌子的IMU数据读取流程类似，无非就是协议定义不同
在这里插入图片描述
首先，先使用产品的上位机（Windows，官网下载或购买产品时附带），对IMU的串口连接信息进行查看，并采集一些数据，便于后续代码接收IMU数据进行校对。

1. 连接上位机测试

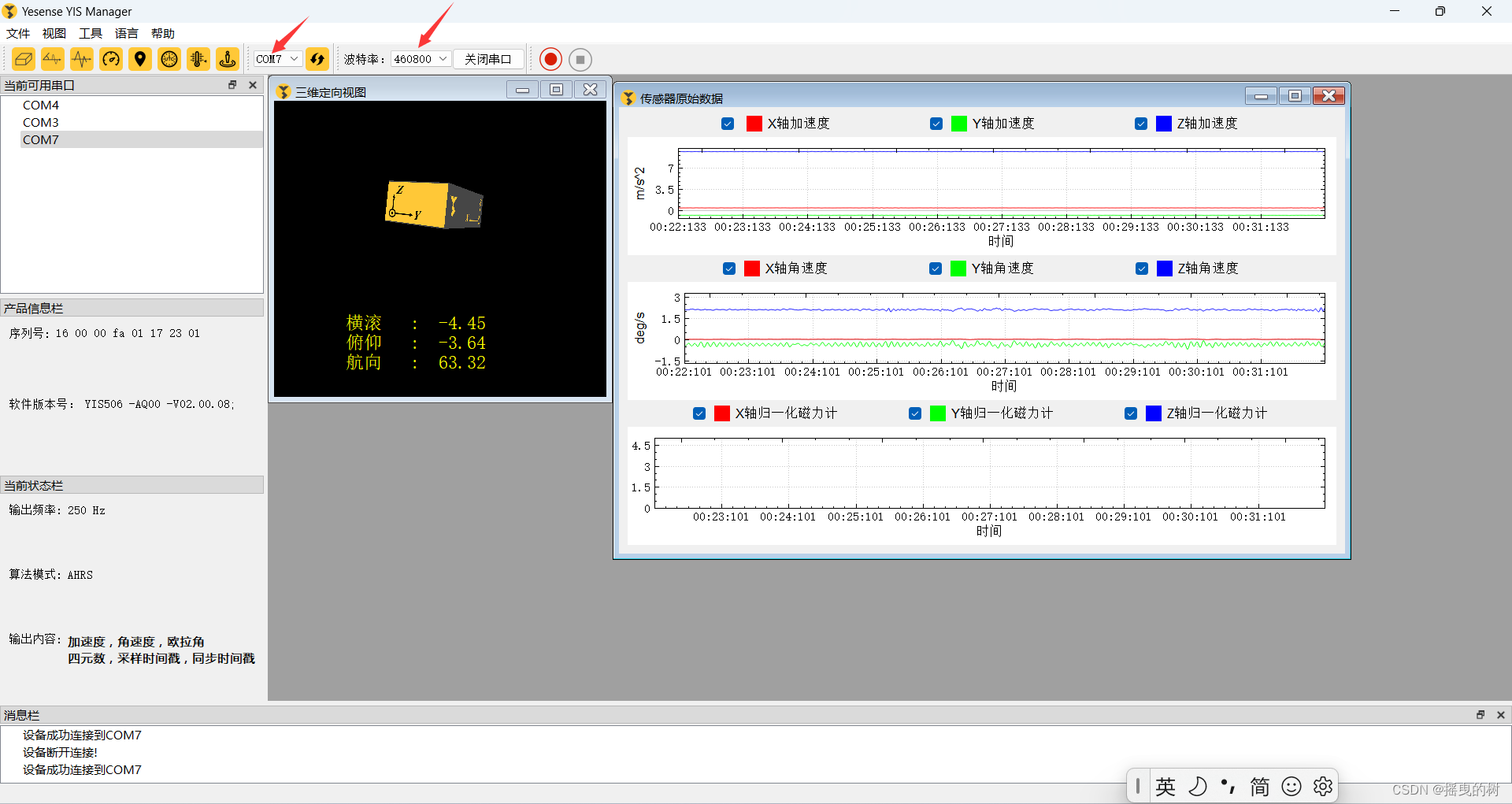

Windows电脑连接设备，再双击运行上位机
在这里插入图片描述
在这里插入图片描述
经过上位机测试，确定以下信息：

串口号：COM7
波特率：460800

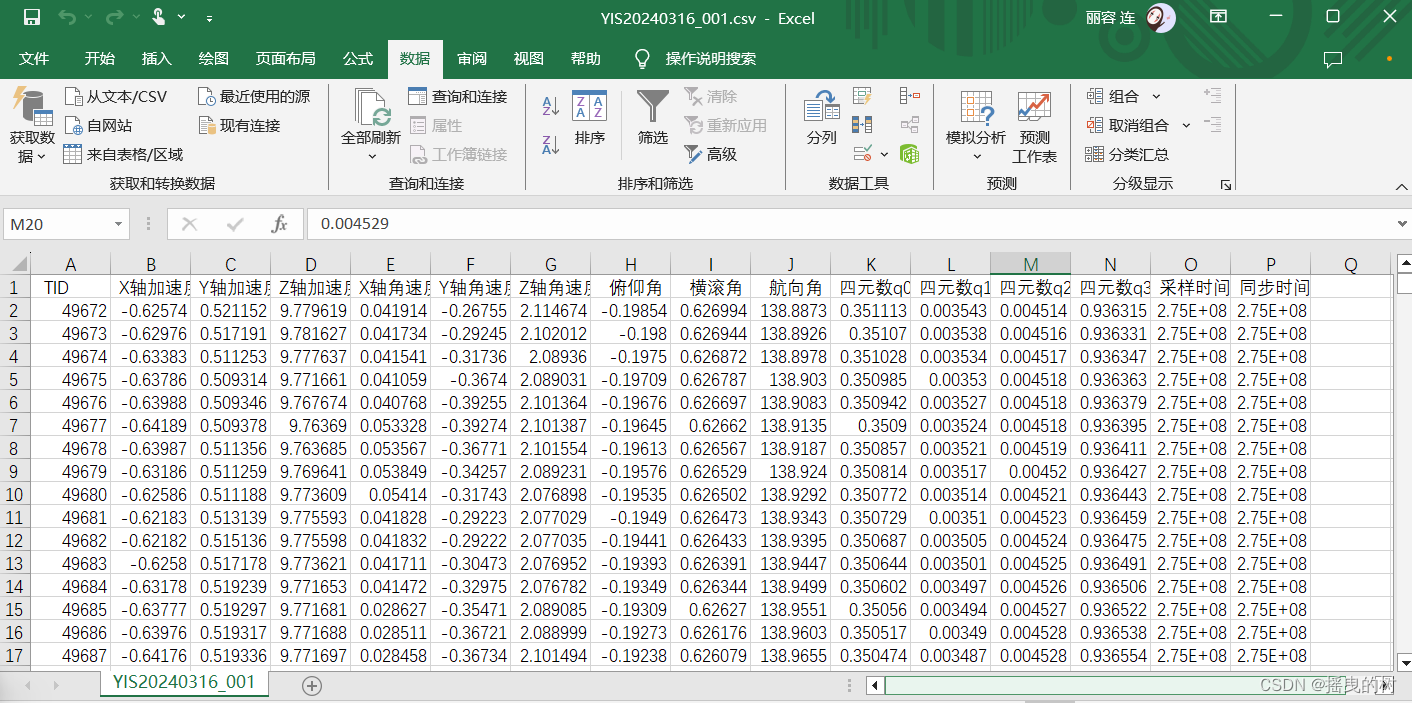

采集数据如下：
在这里插入图片描述

2. 根据产品手册明确相关协议的定义

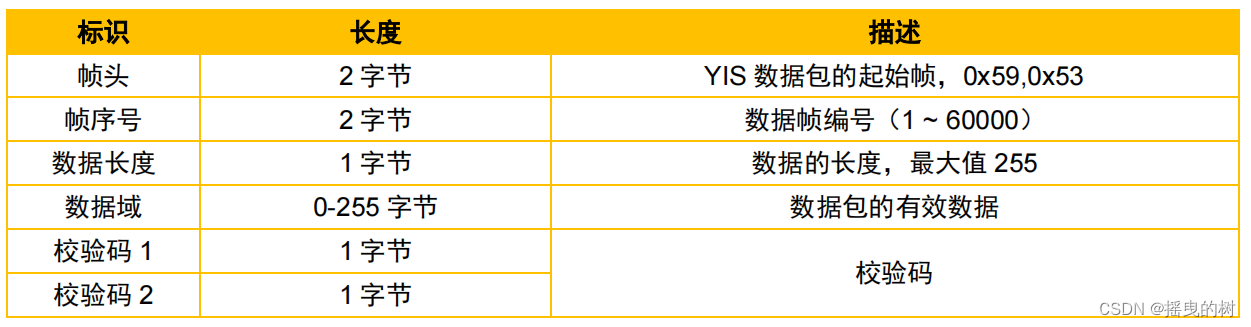

该设备私有输出协议采用固定的格式，帧结构包含五部分：帧头、帧序号、数据长度、 数据域、校验码，如下表所示，且字节序全部采用小段模式。

在这里插入图片描述

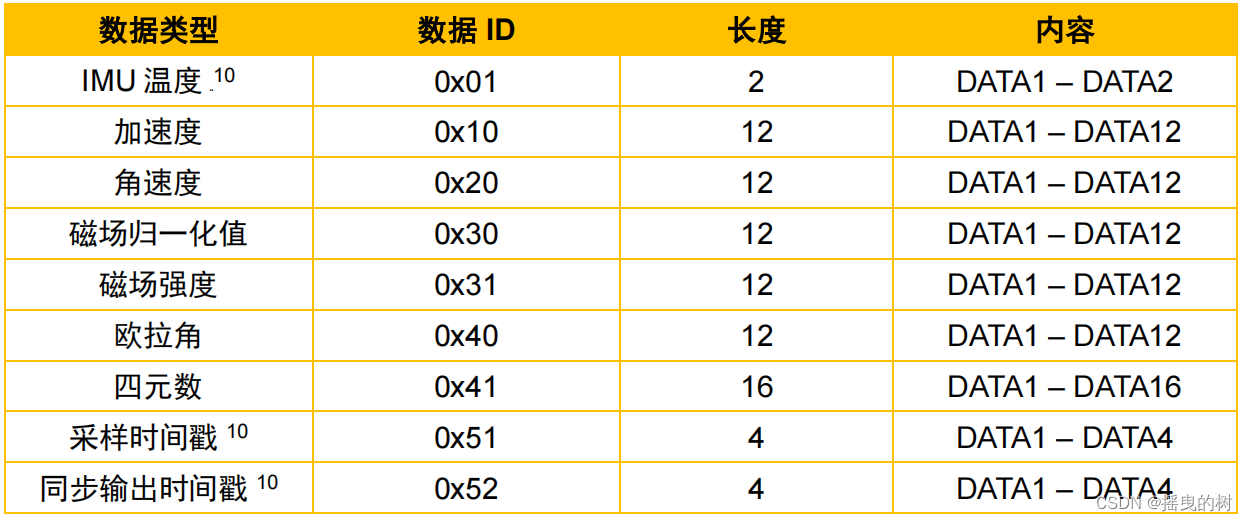

IMU数据的ID定义如下（具体解析的数据顺序要根据实际测试，手册仅供参考）：
在这里插入图片描述
手册上的其他信息后续使用时再说明

1 串口接收IMU数据

环境：
Ubuntu 18.04
ROS2 eloquent

将设备连接到电脑

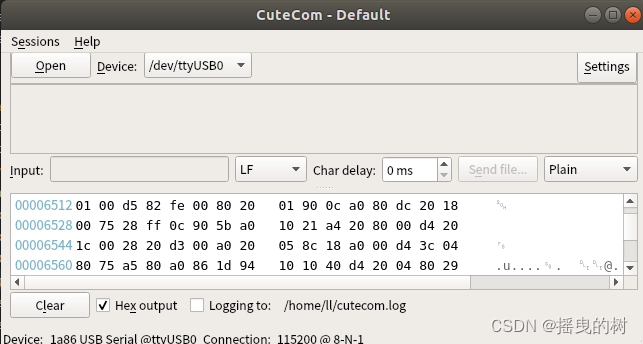

Ubuntu下的串口助手cutecom
下载：sudo apt-get install cutecom 打开：sudo cutecom

在这里插入图片描述
在这里插入图片描述

1.查看映射端口
ls /dev/ttyUSB*
2.更改端口的权限
sudo chmod 777 /dev/ttyUSB0
sudo usermod -aG dialout username[修改]
3.安装python的serial库
sudo apt install python3-serial

运行如下脚本测试IMU是否正常采集数据

"""
2024.03.15
author:alian
IMU测试
1.查看映射端口
ls /dev/ttyUSB*
2.更改端口的权限
sudo chmod 777 /dev/ttyUSB0
sudo usermod -aG dialout username[修改]
"""

import serial
import serial
from tkinter import *
import struct
import codecs

def Test_IMU():
    ser = serial.Serial(port = '/dev/ttyUSB0',      # 将 'COM7' 替换成实际的串口号
                           baudrate=460800)  # 460800 是波特率

    # 判断串口是否打开成功
    if ser.isOpen():
        print("open success")
    else:
        print("open failed")
    while True:
        count = ser.inWaiting()
        if count>0:
            data = ser.read(count)
            print(data)
        else:  # 重新打开
            ser = serial.Serial('/dev/ttyUSB0', 460800)

if __name__ == '__main__':
	Test_IMU()

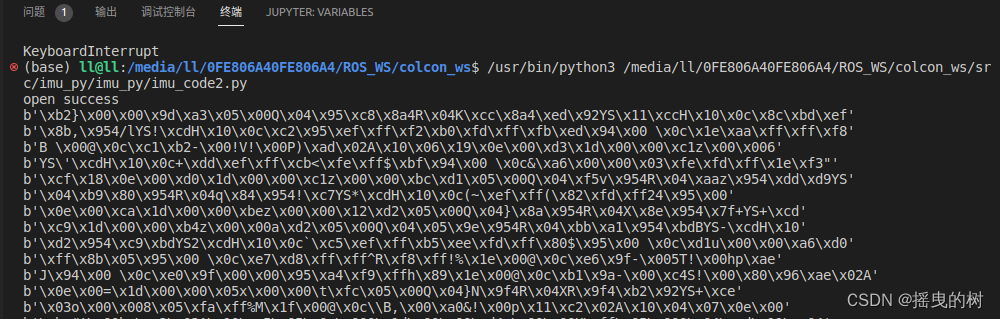

终端显示如下，返回的原始数据为16进制数值的字节字符串，即b'...'，则测试成功！
在这里插入图片描述

2 Python解析IMU数据

2.1 协议头判断

  1. IMU原始数据以高频率不断发送，首先要找到协议头的位置，根据用户手册协议头定义为'0x59 0x53'共占2个字节，在字节字符串中的显示为'YS'
  2. 协议头判断成功后，根据手册，数据长度在第5个字节的位置，运行如下脚本，输出为72
  3. 结合手册说明，协议固定帧结构包含五部分：帧头2字节、帧序号2字节、数据长度1字节、 数据域72字节、校验1+1字节，得到一条完整的协议的长度为79
def Read_IMUdata():
    # 定义解析头
    PROTOCOL_FIRST_BYTE = 0x59
    PROTOCOL_SECOND_BYTE = 0x53
    my_imu = serial.Serial('/dev/ttyUSB0', 460800)  #
    # 判断串口是否打开成功
    if my_imu.isOpen():
        print("open success1111")
    else:
        print("open failed")

    while True:
        count = my_imu.inWaiting()
        if count > 0:
            print('开始解析数据')
            data = my_imu.read(count)
            if data[0]==0x59 and data[1]==0x53:
                print('解析头校验成功：',data[0] == PROTOCOL_FIRST_BYTE and data[1] == PROTOCOL_SECOND_BYTE)
                header = struct.unpack('HHB', data[:5])  # 解包协议头部分：帧头、帧序号、数据长度
                payload_len = header[2]  # 返回数据长度
                print('数据长度：',payload_len)
           # 重新打开串口
          else:
          my_imu = serial.Serial('/dev/ttyUSB0', 460800)

2.2 IMU各类数据解析

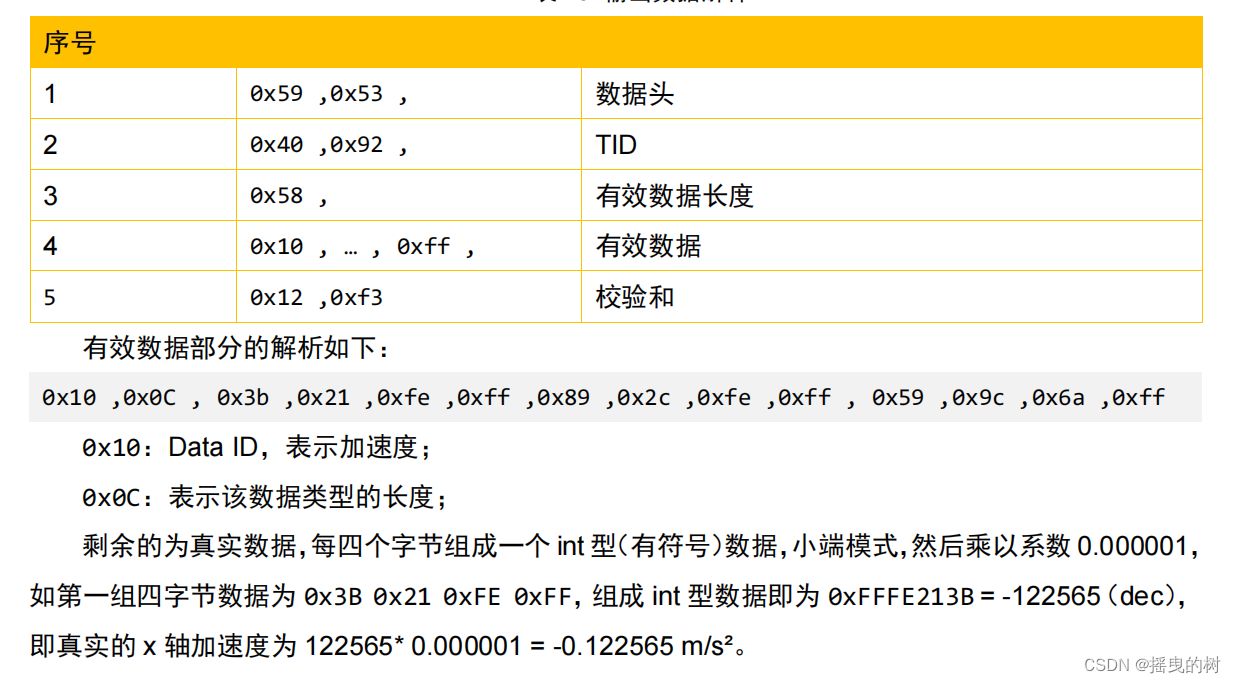

在官方协议文档中说明如下：
在这里插入图片描述
在这里插入图片描述

内容拆解：

  1. 首先判断数据ID，如加速度的ID为0x10，占1个字节
  2. 数据长度值，如加速度为12，占1个字节
  3. 数据域，占12个字节，每四个字节组成一个 int 型（有符号）数据，12/4=3正好对应加速度x,y,z
  4. 解算公式：小端模式，系数因子为0.000001
# 定义一个字节字符串，假设是小端模式存储的
imu_ori = b'\x3B\x21\xFE\xFF'
# 将字节字符串转换为小端模式存储的整数
imu_data = int.from_bytes(imu_ori, byteorder='little', signed=True)
# 打印结果
print("原始字节字符串:", imu_ori)
print("转换后的整数:", imu_data)

综上，完整的数据解析代码如下：

class IMUInfo:  # 接收数据初始化
    def __init__(self):
        # 加速度
        self.accel_x = 0.0
        self.accel_y = 0.0
        self.accel_z = 0.0
        # 角速度
        self.angle_x = 0.0
        self.angle_y = 0.0
        self.angle_z = 0.0
        # 欧拉角
        self.pitch = 0.0
        self.roll = 0.0
        self.yaw = 0.0
        # 四元数
        self.quaternion_data0 = 0.0
        self.quaternion_data1 = 0.0
        self.quaternion_data2 = 0.0
        self.quaternion_data3 = 0.0
        # 采样时间戳
        self.sample_timestamp = 0
        # 同步输出时间戳
        self.data_ready_timestamp = 0
def Read_IMUdata():
    # 定义解析头
    PROTOCOL_FIRST_BYTE = 0x59
    PROTOCOL_SECOND_BYTE = 0x53
    # 定义数据因子
    fac1 = 0.000001
    fac2 = 0.001
    my_imu = serial.Serial('/dev/ttyUSB0', 460800)  #
    imu_data = IMUInfo()  # 数据初始化
    # 判断串口是否打开成功
    if my_imu.isOpen():
        print("open success1111")
    else:
        print("open failed")

    while True:
        count = my_imu.inWaiting()
        if count > 0:
            # 发送静态零偏校准指令
            my_imu.write(codecs.decode('59534d12005001b06a','hex'))
            data = my_imu.read(79)
            print('开始解析数据')
            if data[0]==0x59 and data[1]==0x53:
                print('解析头校验：',data[0] == PROTOCOL_FIRST_BYTE and data[1] == PROTOCOL_SECOND_BYTE)
                header = struct.unpack('HHB', data[:5])  # 解包协议头部分：帧头、帧序号、数据长度
                payload_len = header[2]  # 返回数据长度

                # 2.分析数据域
                if payload_len>0:
                    # 解析加速度
                    if data[5]==0x10 and data[6]==12:
                        # 每四个字节组成一个int型（有符号）数据，小端模式(最低有效字节排在最前面)，然后乘以系数
                        imu_data.accel_x = int.from_bytes(data[7:11],byteorder='little',signed = True)*fac1
                        imu_data.accel_y = int.from_bytes(data[11:15],byteorder='little',signed = True)*fac1
                        imu_data.accel_z = int.from_bytes(data[15:19],byteorder='little',signed = True)*fac1

                    # 解析角速度
                    if data[19]==0x20 and data[20]==12:
                        imu_data.angle_x = int.from_bytes(data[21:25],byteorder='little',signed = True)*fac1
                        imu_data.angle_y = int.from_bytes(data[25:29],byteorder='little',signed = True)*fac1
                        imu_data.angle_z = int.from_bytes(data[29:33],byteorder='little',signed = True)*fac1
                    # 解析欧拉角
                    if data[33]==0x40 and data[34]==12:
                        imu_data.pitch = int.from_bytes(data[35:39],byteorder='little',signed = True)*fac1
                        imu_data.roll = int.from_bytes(data[39:43],byteorder='little',signed = True)*fac1
                        imu_data.yaw = int.from_bytes(data[43:47],byteorder='little',signed = True)*fac1
                    # 解析四元数
                    if data[47]==0x41 and data[48]==16:
                        imu_data.quaternion_data0 = int.from_bytes(data[49:53],byteorder='little',signed = True)*fac1
                        imu_data.quaternion_data1 = int.from_bytes(data[53:57],byteorder='little',signed = True)*fac1
                        imu_data.quaternion_data2 = int.from_bytes(data[57:61],byteorder='little',signed = True)*fac1
                        imu_data.quaternion_data3 = int.from_bytes(data[61:65],byteorder='little',signed = True)*fac1
                    # 解析采样时间戳
                    if data[65]==0x51 and data[66]==4:
                        imu_data.sample_timestamp = int.from_bytes(data[67:71],byteorder='little',signed = False)
                    # 解析采样时间戳
                    if data[71]==0x52 and data[72]==4:
                        imu_data.data_ready_timestamp = int.from_bytes(data[73:77],byteorder='little',signed = False)

                    print('加速度：',imu_data.accel_x,imu_data.accel_y,imu_data.accel_z)
                    print('角速度：',imu_data.angle_x,imu_data.angle_y,imu_data.angle_z)
                    print('欧拉角：',imu_data.pitch,imu_data.roll,imu_data.yaw)
                    print('时间戳：',imu_data.sample_timestamp,imu_data.data_ready_timestamp)

            # 当协议头判断失败，则重新打开串口
            else: my_imu = serial.Serial('/dev/ttyUSB0', 460800)
if __name__ == '__main__':
    # 串口数据读取
    Read_IMUdata()

3 ROS2发布IMU数据

笔者整理了ROS2编写节点7步程序，如下：

  1. 创建工作空间
    mkdir -p ROS_WS/colcon_ws/src
    cd ROS_WS/colcon_ws/src
  2. 创建功能包
    ros2 pkg create imu_py[功能包名称] --build-type ament_python --dependencies rclpy
  3. 创建节点
    touch imu_py/imu_py /node_imu.py
  4. 编写节点脚本程序如下：
    (1) 导入库文件
    (2) 初始化客户端库
    (3) 新建节点
    (4) spin循环节点
    (5) 关闭客户端库shutdown
  5. 修改 setup.py
    node_imu = imu_py.node_imu:main
    node_imu：节点名称
    imu_py.node_imu:main：【软件包】.【执行文件.py】:【执行函数mian】
  6. 编译运行节点
    cd ROS_WS/colcon_ws
    colcon build --packages-select imu_py --symlink-install
    source install/setup.bash
  7. 运行节点
    ros2 run imu_py node_imu

其中节点脚本如下：

# -*- coding: utf-8 -*-
# 1. 导入库文件
import rclpy
from rclpy.node import Node

# imu接收数据类型
class Node_imu(Node):

    def __init__(self,name):
        super().__init__(name)  # 继承父类，初始化名称
        self.get_logger().info("大家好，我是%s!" % name)

def main(args=None):
    """
    ros2运行该节点的入口函数
    编写ROS2节点的一般步骤
    1. 导入库文件
    2. 初始化客户端库
    3. 新建节点对象
    4. spin循环节点
    5. 关闭客户端库
    """
    rclpy.init(args=args)  # 2. 初始化客户端库
    node = IMUPublisher("imu_publisher")  # 3. 新建节点对象
    rclpy.spin(node)  #  4. spin循环节点，保持节点运行，检测是否收到退出指令（Ctrl+C）
    rclpy.shutdown()  # 5. 关闭客户端库

3.1 创建节点

下面正式开始编写程序！

步骤1-2如上
步骤3：创建IMU发布者节点
touch imu_py /imu_publisher.py
将上述代码在ROS2发布节点的时间回调函数中引用即可，如下：

# -*- coding: utf-8 -*-
"""
2024.03.15
author:alian
function:ROS2发布IMU
1.查看映射端口
ls /dev/ttyUSB*
2.更改端口的权限
sudo chmod 777 /dev/ttyUSB0
sudo usermod -aG dialout username[修改]
"""
import rclpy
from rclpy.node import Node
# 话题接口
from sensor_msgs.msg import Imu  # imu接口
from sensor_msgs.msg import LaserScan # 激光雷达接口
from sensor_msgs.msg import Image  # 相机接口
# Usart Library
import serial
import struct
import codecs

# imu接收数据类型
class IMUPublisher(Node):

    def __init__(self,name):
        super().__init__(name)  # 继承父类，初始化名称
        self.get_logger().info("大家好，我是%s!" % name)
        # 初始化发布者，传入参数：消息类型、话题名称、缓冲区大小
        self.imu_publisher = self.create_publisher(Imu, 'alian_IMU', 10)  # 创建发布imu数据的发布者到话题：imu_data上

        # 串口初始化
        self.IMU_Usart = serial.Serial(
            port='/dev/ttyUSB0',  # 串口
            baudrate=460800
        )
        # 接收数据初始化----------------------------------------------------------
        # 加速度
        self.accel_x = 0.0
        self.accel_y = 0.0
        self.accel_z = 0.0
        # 角速度
        self.angle_x = 0.0
        self.angle_y = 0.0
        self.angle_z = 0.0
        # 欧拉角
        self.pitch = 0.0
        self.roll = 0.0
        self.yaw = 0.0
        # 四元数
        self.quaternion_data0 = 0.0
        self.quaternion_data1 = 0.0
        self.quaternion_data2 = 0.0
        self.quaternion_data3 = 0.0
        # 采样时间戳
        self.sample_timestamp = 0
        # 同步输出时间戳
        self.data_ready_timestamp = 0

        # 判断串口是否打开成功
        if self.IMU_Usart.isOpen():
            print("open success1111")
        else:
            print("open failed")

        # 回调函数返回周期
        # 定时器：一定的时间间隔（time_period）触发回调函数（self.timer_callback）
        time_period = 0.001
        self.timer = self.create_timer(time_period, self.timer_callback)

    def timer_callback(self):
        """
        定时器回调函数
        """
        # ----读取IMU的内部数据-----------------------------------
        try:
            self.Read_IMUdata()
            # 发布sensor_msgs/Imu 数据类型
            imu_data = Imu()
            imu_data.header.frame_id = "IMU"
            imu_data.header.stamp = self.get_clock().now().to_msg()
            imu_data.linear_acceleration.x = self.accel_x
            imu_data.linear_acceleration.y = self.accel_y
            imu_data.linear_acceleration.z = self.accel_z
            imu_data.angular_velocity.x = self.angle_x  # unit transfer to rad/s
            imu_data.angular_velocity.y = self.angle_y
            imu_data.angular_velocity.z = self.angle_z
            imu_data.orientation.x = self.quaternion_data0
            imu_data.orientation.y = self.quaternion_data1
            imu_data.orientation.z = self.quaternion_data2
            imu_data.orientation.w = self.quaternion_data3
            self.imu_publisher.publish(imu_data)  # 发布imu的数据
            self.get_logger().info(f'发布了指令：{imu_data.header.frame_id}')    #打印一下发布的数据
            # --------------------------------------------------------
            print('加速度：',self.accel_x,self.accel_y,self.accel_z)
            print('角速度：',self.angle_x,self.angle_y,self.angle_z)
            print('欧拉角：',self.pitch,self.roll,self.yaw)
            print('时间戳：',self.sample_timestamp,self.data_ready_timestamp)

        except KeyboardInterrupt:
            if serial != None:
                print("close serial port")
                self.IMU_Usart.close()

    def Send_ReadCommand(self):
        '''
        Author: alian
        Time: 2024.03.15
        description: 发送读取IMU内部数据指令
        IMU型号:YIS506, 波特率为:460800
        协议长度:93
        '''
        # 静态零偏校准指令发送
        self.IMU_Usart.write(codecs.decode('59534d12005001b06a','hex'))                           #发送

    def Read_IMUdata(self):
        # 定义解析头
        PROTOCOL_FIRST_BYTE = 0x59
        PROTOCOL_SECOND_BYTE = 0x53
        # 定义数据因子
        fac1 = 0.000001
        count = self.IMU_Usart.inWaiting()
        if count > 0:
            # 发送静态零偏校准指令
            self.IMU_Usart.write(codecs.decode('59534d12005001b06a','hex'))
            data = self.IMU_Usart.read(79)
            print('开始解析数据')
            if data[0]==0x59 and data[1]==0x53:
                print('解析头校验：',data[0] == PROTOCOL_FIRST_BYTE and data[1] == PROTOCOL_SECOND_BYTE)
                header = struct.unpack('HHB', data[:5])  # 解包协议头部分：帧头、帧序号、数据长度
                payload_len = header[2]  # 返回数据长度

                # 2.分析数据域
                if payload_len>0:
                    # 解析加速度
                    if data[5]==0x10 and data[6]==12:
                        # 每四个字节组成一个int型（有符号）数据，小端模式(最低有效字节排在最前面)，然后乘以系数
                        self.accel_x = int.from_bytes(data[7:11],byteorder='little',signed = True)*fac1
                        self.accel_y = int.from_bytes(data[11:15],byteorder='little',signed = True)*fac1
                        self.accel_z = int.from_bytes(data[15:19],byteorder='little',signed = True)*fac1

                    # 解析角速度
                    if data[19]==0x20 and data[20]==12:
                        self.angle_x = int.from_bytes(data[21:25],byteorder='little',signed = True)*fac1
                        self.angle_y = int.from_bytes(data[25:29],byteorder='little',signed = True)*fac1
                        self.angle_z = int.from_bytes(data[29:33],byteorder='little',signed = True)*fac1
                    # 解析欧拉角
                    if data[33]==0x40 and data[34]==12:
                        self.pitch = int.from_bytes(data[35:39],byteorder='little',signed = True)*fac1
                        self.roll = int.from_bytes(data[39:43],byteorder='little',signed = True)*fac1
                        self.yaw = int.from_bytes(data[43:47],byteorder='little',signed = True)*fac1
                    # 解析四元数
                    if data[47]==0x41 and data[48]==16:
                        self.quaternion_data0 = int.from_bytes(data[49:53],byteorder='little',signed = True)*fac1
                        self.quaternion_data1 = int.from_bytes(data[53:57],byteorder='little',signed = True)*fac1
                        self.quaternion_data2 = int.from_bytes(data[57:61],byteorder='little',signed = True)*fac1
                        self.quaternion_data3 = int.from_bytes(data[61:65],byteorder='little',signed = True)*fac1
                    # 解析采样时间戳
                    if data[65]==0x51 and data[66]==4:
                        self.sample_timestamp = int.from_bytes(data[67:71],byteorder='little',signed = False)
                    # 解析采样时间戳
                    if data[71]==0x52 and data[72]==4:
                        self.data_ready_timestamp = int.from_bytes(data[73:77],byteorder='little',signed = False)

            # 重新打开串口
            else: self.IMU_Usart = serial.Serial('/dev/ttyUSB0', 460800)

def main(args=None):
    """
    ros2运行该节点的入口函数
    编写ROS2节点的一般步骤
    1. 导入库文件
    2. 初始化客户端库
    3. 新建节点对象
    4. spin循环节点
    5. 关闭客户端库
    """
    rclpy.init(args=args)  # 初始化rclpy
    node = IMUPublisher("imu_publisher")  # 新建一个节点
    rclpy.spin(node)  # 保持节点运行，检测是否收到退出指令（Ctrl+C）
    rclpy.shutdown()  # 关闭rclpy

3.2 修改setup.py

from setuptools import setup
import os
import glob

package_name = 'imu_py'

setup(
    name=package_name,
    version='0.0.0',
    packages=[package_name],
    data_files=[
        ('share/ament_index/resource_index/packages',
            ['resource/' + package_name]),
        ('share/' + package_name, ['package.xml']),
    ],
    install_requires=['setuptools'],
    zip_safe=True,
    maintainer='ll',
    maintainer_email='ll@todo.todo',
    description='TODO: Package description',
    license='TODO: License declaration',
    tests_require=['pytest'],
    entry_points={
        'console_scripts': [
            "node_imu=imu_py.node_imu:main",
            "imu_publisher=imu_py.imu_publisher:main"  # 在这修改哦！可以发布多个节点
        ],
    },
)

3.3 编译+配置+运行

终端1：

# 编译运行节点
cd ROS_WS/colcon_ws
colcon build --packages-select imu_py --symlink-install
source install/setup.bash
# 运行节点
ros2 run imu_py imu_publisher

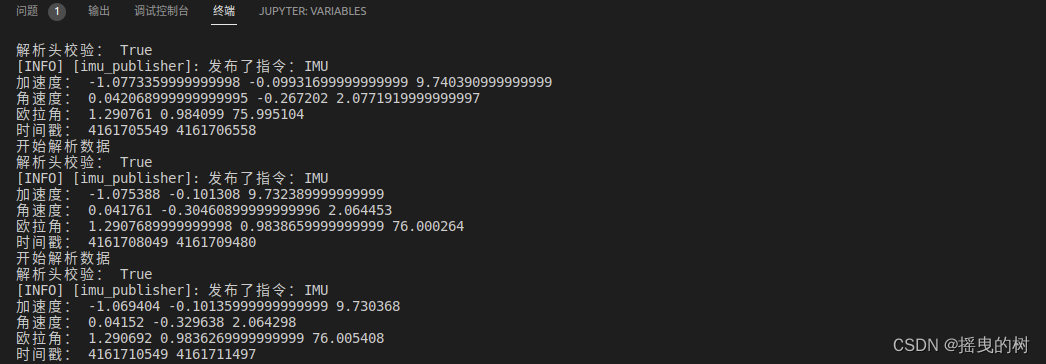

在这里插入图片描述
终端输出对比上位机采集的数据

综上，完成IMU串口数据的读取，不同IMU，解析步骤大同小异

ROS2入门到精通—— 1-1 Linux和ROS2基础
BigDavid123的博客
04-30 2280
本文介绍了Linux的一般指令以及ROS2的常见理论和操作
《ROS2 机器人开发 从入门道实践》 鱼香ROS2——第6章内容
ruyazhishi博客
01-11 410
第6章 建模与仿真-创建自己的机器人。6.1 机器人建模与仿真概述。6.2使用URDF创建机器人。
【ROS2】获取imu数据并可视化保姆级教程(C++)
Vingnir的博客
04-03 8806
本文采用的是六轴imu，但九轴或十轴的imu方法类似，系统是ubuntu20，ros2是foxy版本。
ros2中创建工程，访问serial串口
码农从0到1
04-18 676
直接运行该serialtest可执行文件，会报找不到libserial.so动态库。需要把build目录下的serialtest可执行文件复制到install/ros2_demo/lib/ros2_demo/目录下的替换该可执行文件。（因为发现build目录下的可执行文件可以正常链接到动态库。而intall下可执行文件没能正常链接，暂时不知道什么原因，待解决。
4 IMU在ROS2中的使用
最新发布
weixin_58199582的博客
03-09 901
全面介绍ROS（Robot Operating System）的使用，包括基础概念、安装配置、编程技巧以及在机器人开发中的实际应用。通过本课程的学习，学生将掌握基于ROS的机器人软件开发能力，并能够利用ROS进行机器人的感知、决策和控制。
利用ROS2实现串口通信
m0_60355964的博客
09-01 4420
利用ROS2实现串口通信
【ROS2机器人入门到实战】串口通信-接收实验
生活不止眼前的苟且
08-29 2319
本节我们通过两个串口接收数据小实验，学习了串口数据的接收和发送。
ros2串口通信
xindoge的博客
09-02 2617
ros2使用虚拟串口通信
ROS获取串口信息及后续处理（以惯导IMU XW-GI5651为例）
qq_43066145的博客
09-17 3483
问题简介 自动驾驶小车的底层的数据相当一部分是通过串口发送的，以惯导为例，惯导的定位信息大概如下所示： $GPFPD,0,1666.330,0.000,0.015,0.129,0.00000000,0.00000000,0.000,0.000,0.000,0.000,0.000,0,0,00*4E 报文中包含着丰富的车辆状态信息，通过ROS节点，拿到这些数据，并进行处理在自动驾驶中是非常重要的，...
《ROS 2 机器人开发：从入门到实践》学习篇：一
m0_70020530的博客
02-15 1150
机器人操作系统（ROS）早已成为开发者与物理世界对话的桥梁，而ROS2以其更强的实时性、安全保密性、跨平台特性和去中心化架构，正在重新定义机器人开发的边界。本系列笔记旨在记录本人学习ROS 2的过程，读者可借鉴参考，有误请指正，在这里不胜感激博主鱼香ros。当你的第一个机器人突然开始“薛定谔式运动”时，那不是故障，而是再用独特的方式与你say hello。【Robot Operating System】：本身并不是操作系统，而是可以安装在现有（Linux、Windows、Mac）上的软件库和工具集。
Cartographer Ubuntu 18.04 ros melodic安装版
08-09
1. `ros-melodic-cartographer-ros_1.0.0-1bionic.20220413.182356_amd64.deb`：这是Cartographer ROS接口的DEB包，提供了与ROS系统的接口，使Cartographer能够接收来自ROS节点的数据（如激光雷达和IMU数据），并...
ros入门实践（基于鱼香ros的教程）（五）
m0_74179452的博客
01-21 1966
根据b站up主鱼香ros的《ros2从入门到实践》的视频，一边学习，一边整理出来的笔记。
ROS串口通信（2）以十六进制指令读取IMU数据
fb_941219的博客
11-25 1万+
ROS串口通信（2）以十六进制指令读取IMU数据引言1、下载安装ROS的serial软件包2、通用serial通信代码3、使用ROS serial包实现IMU十六进制指令发送及数据读取编解码保存。 引言 前期准备参考博客 1、下载安装ROS的serial软件包 sudo apt-get install ros-kinetic-serial #ros为Kinect版本 进入下载的软件包的位置 r...
【ros】读取串口数据
qq_35632833的博客
09-10 2791
文章目录一. 自定义 gnrmc.msg二. 代码三. 结果 有时候, 有的设备是通过串口发送数据，想要在 ros 中，读取串口数据，记录一下操作： 一. 自定义 gnrmc.msg 首先需要自己定义 gnrmc.msg int64 stamp string header float64 utc string pos_status float64 lat string latdir float64 lon string londir float64 speed float64 track_ture stri
ROS系统的串口数据读取和解析
afeik的博客
06-14 7922
原帖地址：https://blog.csdn.net/Tansir94/article/details/81357612 一、Ubuntu下的串口助手cutecom 下载：sudo apt-get install cutecom 打开：sudo cutecom 查看电脑链接的串口信息（名称）： dmesg | grep ttyS* 二、使用ROS提供的serial包实现串口通信 ...
ROS学习——读取IMU数据
热门推荐
just_do_it567的博客
07-09 1万+
在ROS工作空间的src文件夹下创建read_imu功能包，并在包内创建include、launch、src、cfg四个文件夹。 在cfg文件夹中创建param.ymal文件，并写入以下内容： imu_dev: /dev/ttyUSB0 baud_rate: 9600 data_bits: 8 parity: N stop_bits: 1 pub_data_topic: imu_data pub_temp_topic: imu_temp yaw_topic: yaw_data link_name: base
ROS读IMU数据
Will_Ye的博客
05-04 1万+
现在买到的imu基本把各种系统的代码都配套齐全了，不管是在Windows开发还是Linux，或者ROS，亦或是单片机，都提供了例程了，直接调用就可以了，这里简单说一下ROS怎么调用他们提供的node，常规操作： 先装对应的ros serial，sudo apt-get install ros-<distro>-serial，具体看看自己ROS是什么版本的，我的是melodic，就输入：sudo apt-get install ros-melodic-serial 然后imu接上电脑后，看看是那
ros读imu数据
weixin_68063596的博客
11-05 2844
ros读取imu数据
ros读取串口imu数据
11-30
ROS（机器人操作系统）是一个灵活的开源框架，用于构建机器人应用程序。串口接口是一种用于连接和通信设备的标准接口，它可以用来连接传感器和执行器等外部设备。IMU（惯性测量单元）是一种用于测量和报告加速度和角速度等运动参数的设备。 要在ROS中读取串口IMU数据，首先需要使用ROS提供的串口通信库，比如ros_serial。通过该库，可以轻松地在ROS中创建一个串口通信节点，用于接收和发送数据。然后，可以使用该节点来连接并读取IMU设备发送的数据。 在创建串口通信节点之后，需要在ROS中创建一个IMU数据处理节点，用于接收串口通信节点发送的IMU数据，并对其进行处理和解析。这个节点可以订阅串口通信节点发布的IMU数据话题，从中提取和解析IMU数据。然后，可以根据需要对这些数据进行后续处理或者传输到其他节点进行进一步的应用。 通过这种方式，在ROS中就可以很方便地读取串口IMU数据，并将其集成到机器人的应用程序中，比如导航、定位、姿态控制等方面。这样就能够更好地利用IMU设备提供的运动参数信息，使得机器人能够更加智能地感知和响应外部环境。
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
