Candence学习篇(2) 电阻等器件原理图symbol绘制

---

前言

上一篇我们讲了 Candence原理图工程以及原理图库的创建
今天我们来学习电阻等器件原理图symbol绘制。
虽然说常用的元器件都有，但是还是要知道怎么做出来的！
主要是为了一些特殊的比如说单片机和一些自带库里面没有的东西，我们需要自己画之外，其他自带库里面有的我们直接用就行了。我们是站在巨人的肩膀上的。

一、新建new part

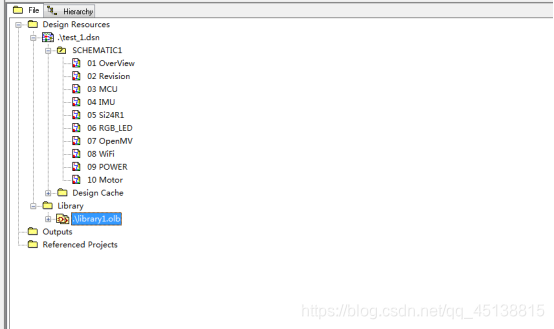

1.1点击右键new part

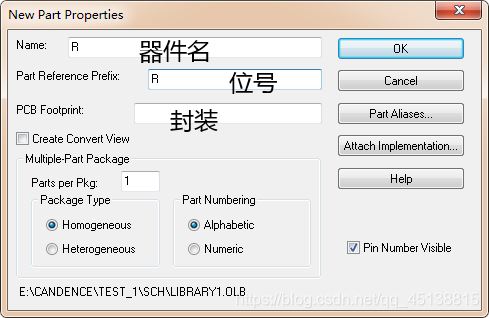

1.2进入绘图界面

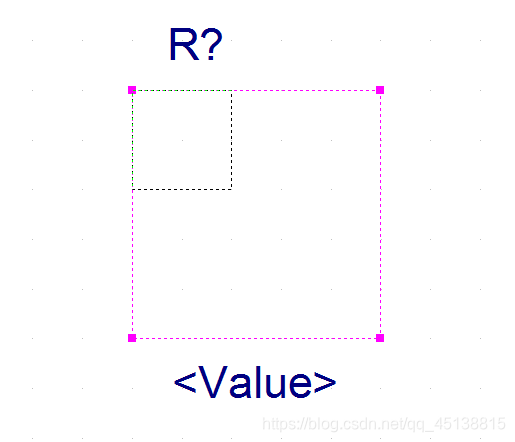

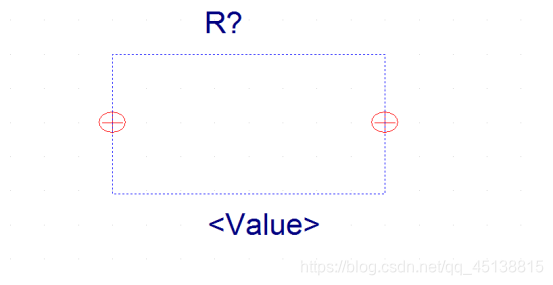

鼠标拖动调整形状，电阻不用那么大

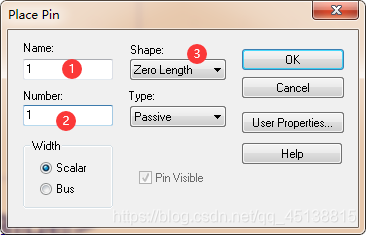

点击右边的这个place pin,然后弹出一个框，引脚一般没有长度，所以我们选zero length,还有name,Number


然后放在两边就行

1.3隐藏引脚名字

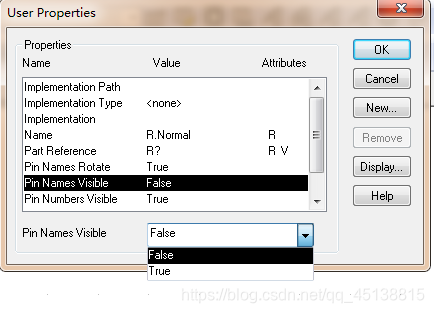

我的版本有点奇怪，没有视频中的那个选项，但是双击空白处，就可以出现隐藏引脚号或者名字的选项了。对于引脚的名字和序号我们选择false隐藏

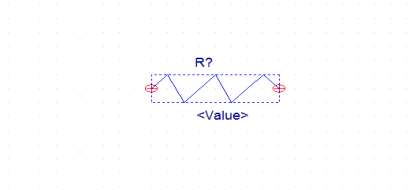

1.4 绘制元器件

然后点击右边place line，随便画一下就行，差不多就行了，毕竟咱也不是画家，我们也不需要画这个，除了一些特殊的比如说单片机和一些自带库里面没有的东西，我们需要自己画之外，其他自带库里面有的我们直接用就行了。我们是站在巨人的肩膀上的。
不是咱懒。


所以接下来我们要干什么，我们要把一些常用的元器件放到我们自己的库里面，这样就不用每次都去自带库找了。

二、制作常用库

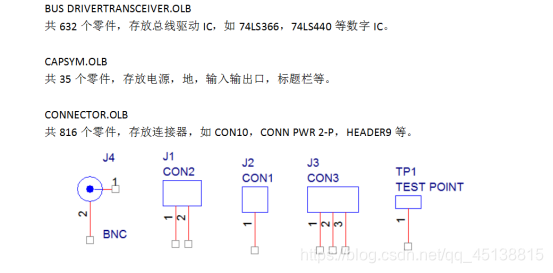

首先我们先添加自带库，然后看库的介绍，大家可以看看这篇博文
https://blog.csdn.net/LGCPCB/article/details/88364199?utm_source=app&app_version=4.13.0&utm_source=app

按照名字搜索就行，几乎常用的都有，但是在不同的库中，还有很多很多，需要自己探索了。

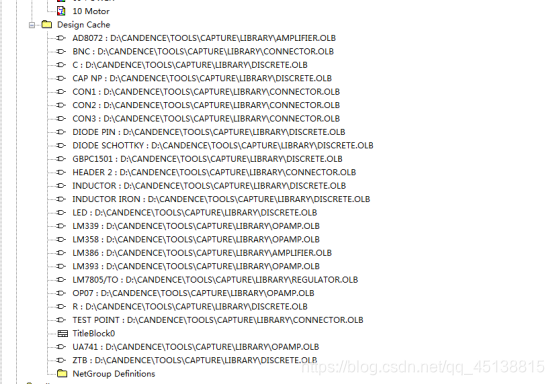

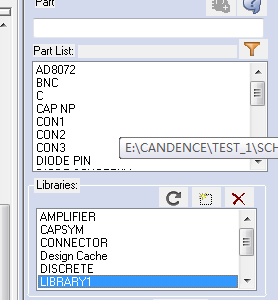

2.1在Design Cache复制元器件

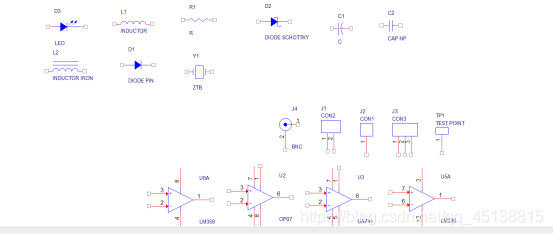

我们随便找到一个原理图，在自带库里面找到一些常用的元器件，放到我们的原理图里面，
这样这些元器件就会出现在我们工程的Design cache里面了，我们就可以直接点击复制粘贴到我们自己的库里面了。CV是我们最喜欢的操作了。

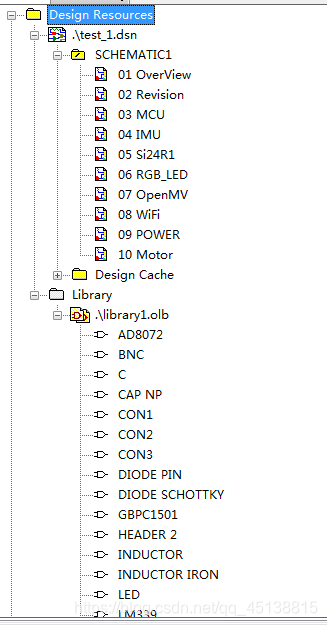

这样我们新建的库就是我们的常用库了，岂不美哉@！

总结

不需要自己画！啥都需要自己画，岂不把自己累趴！
