基于不同温度和不同倍率下的HPPC实验数据,利用带遗忘因子的递推最小二乘法辨识电模型参数。由辨识结果可知,电模型参数除受电池SOC影响之外,电流方向、电池温度以及电池充放电倍率等因素同样影响着电模型参数变化。本文将基于一阶RC等效电路模型,详细阐述上述因素的作用特点。
一、电流方向

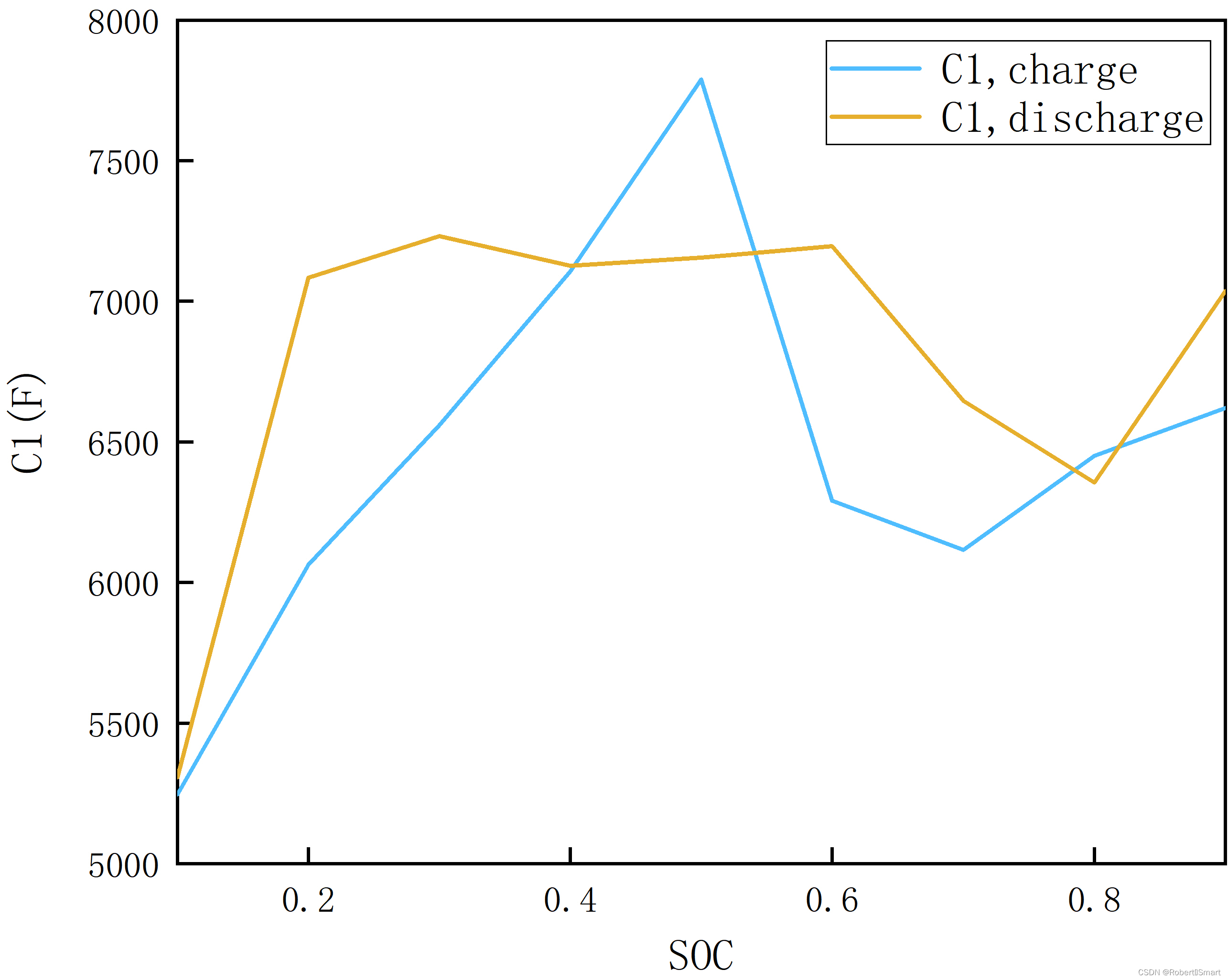

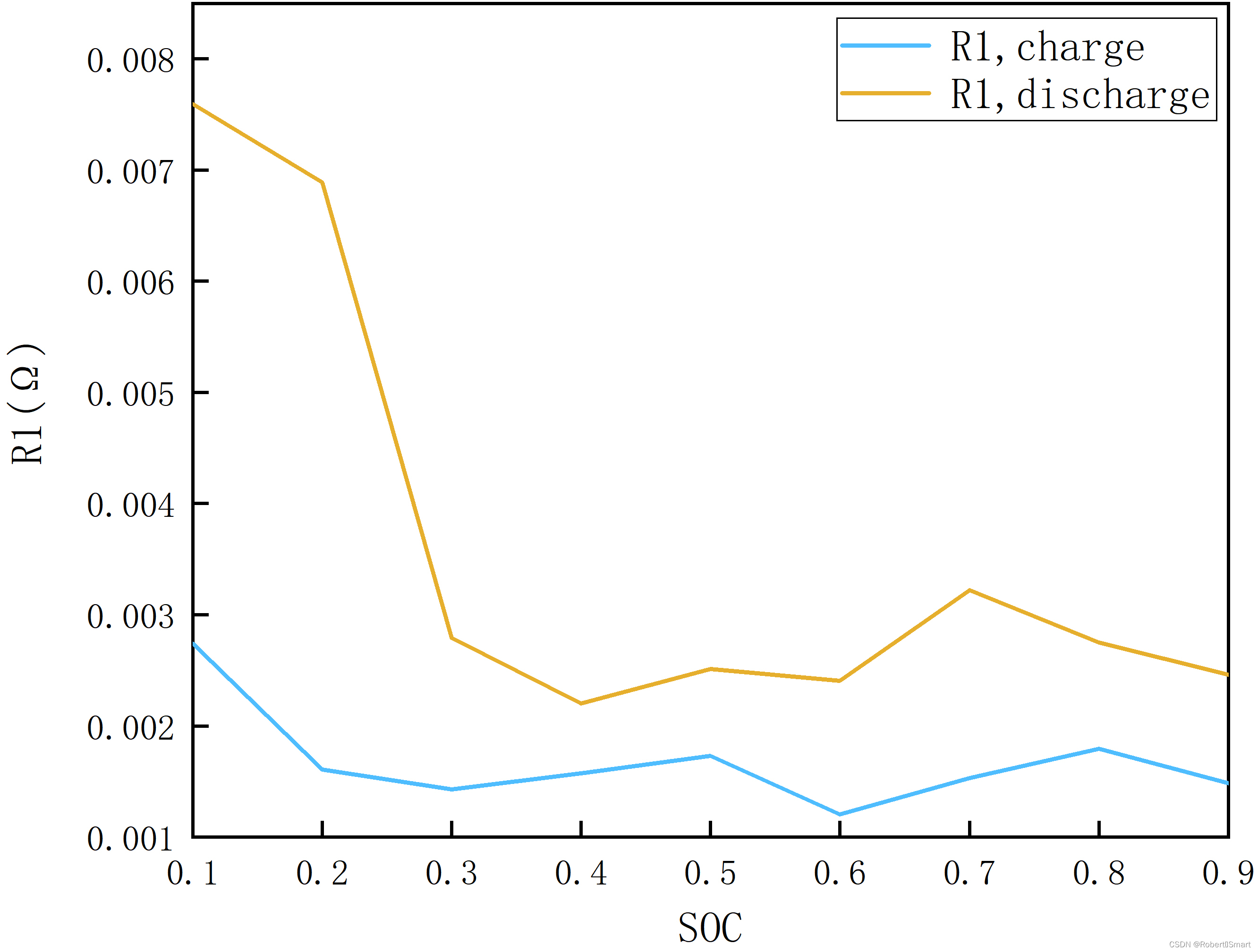

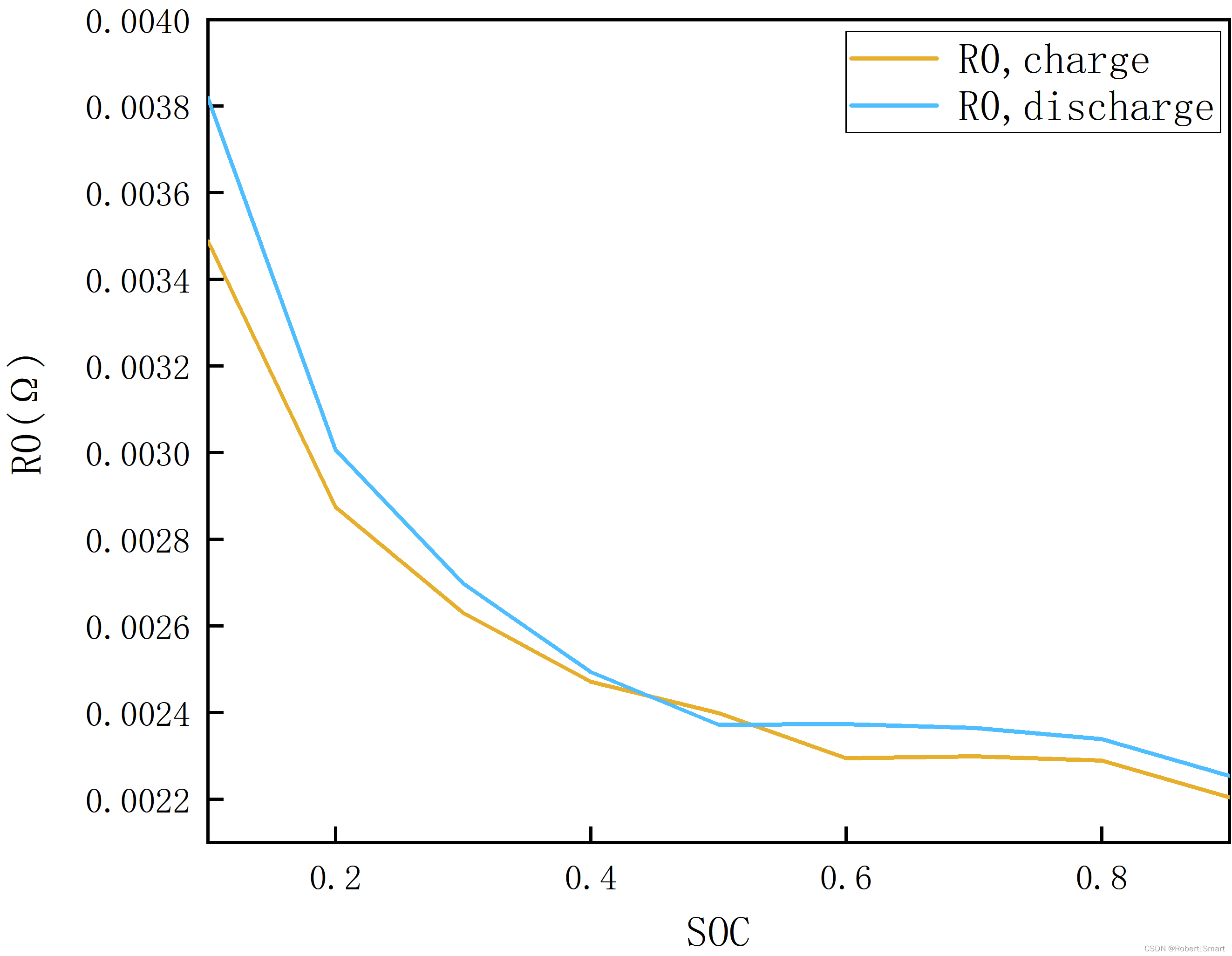

图1 25℃下充放电倍率为1C的电模型参数辨识结果
从图1可以看出,在电池充电和放电阶段,电模型参数辨识结果截然不同,且存在放电阶段的电模型参数辨识结果略大于充电阶段的电模型参数辨识结果(这个规律在内阻上表现得较为突出)。
二、电池温度

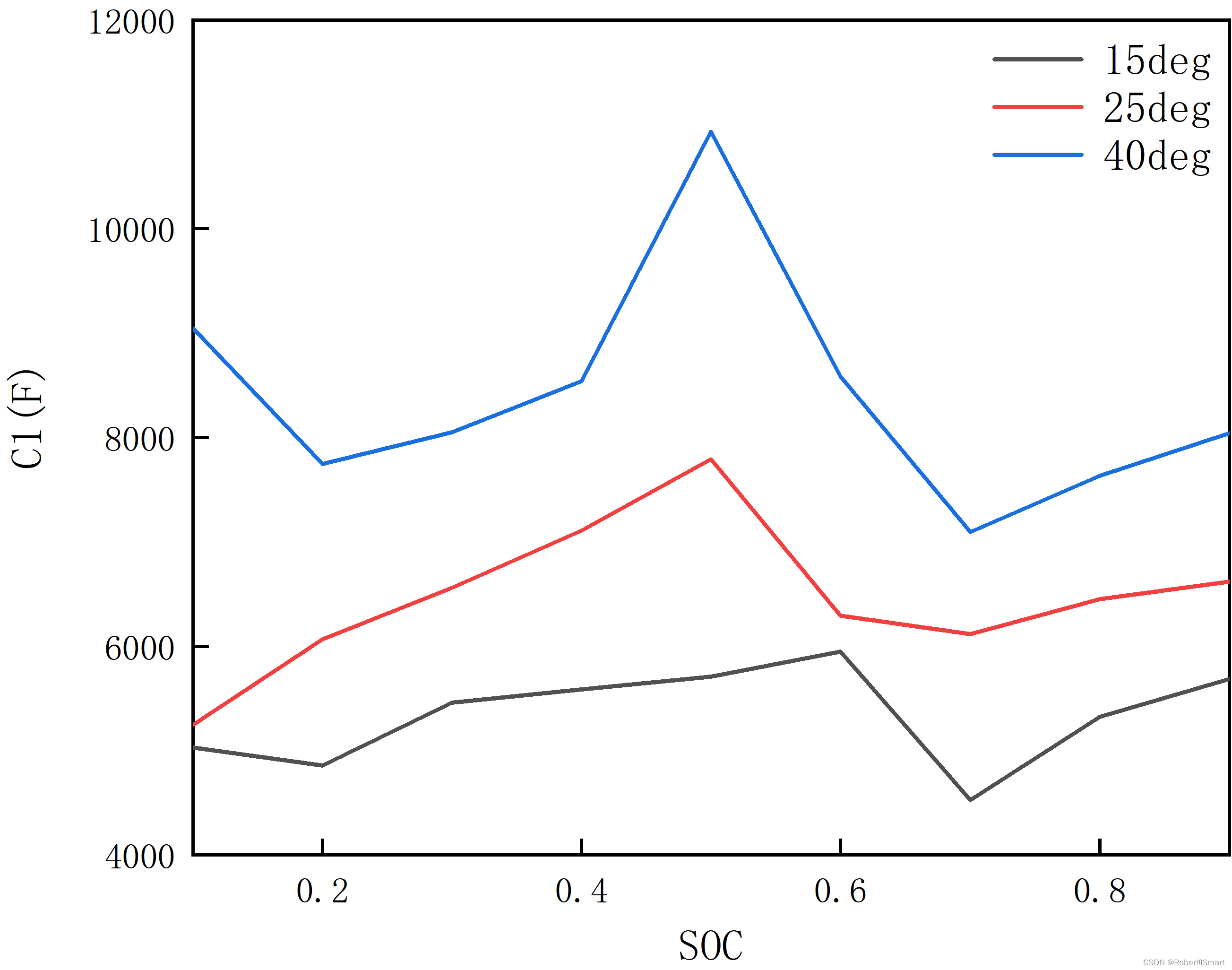

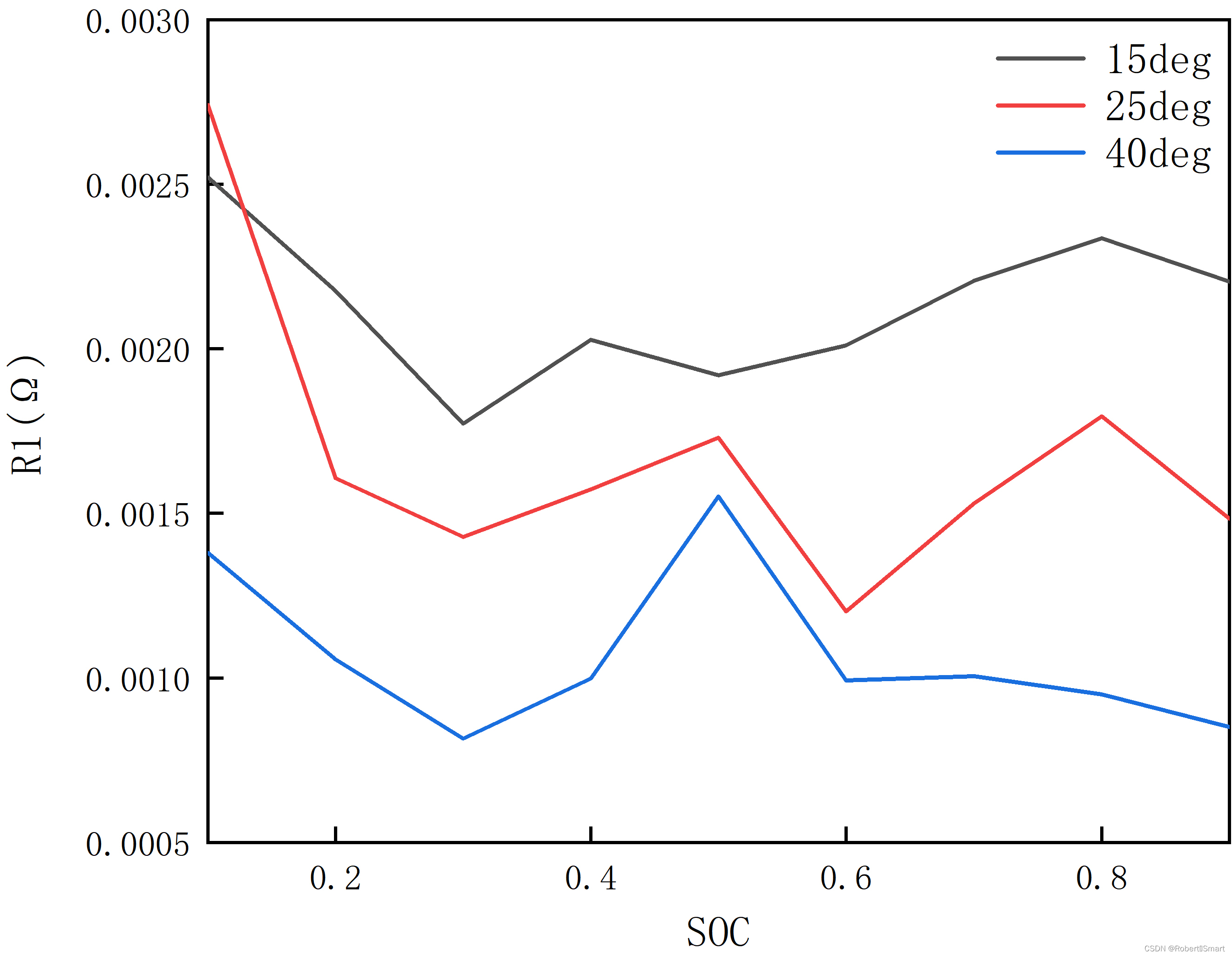

图2 充放电倍率为1C的充电阶段电模型参数辨识结果
从图2可以看出,电模型参数变化对电池温度十分敏感,电模型参数中的欧姆内阻和极化内阻与电池温度呈负相关,而极化电容与电池温度呈正相关。
三、电池充放电倍率

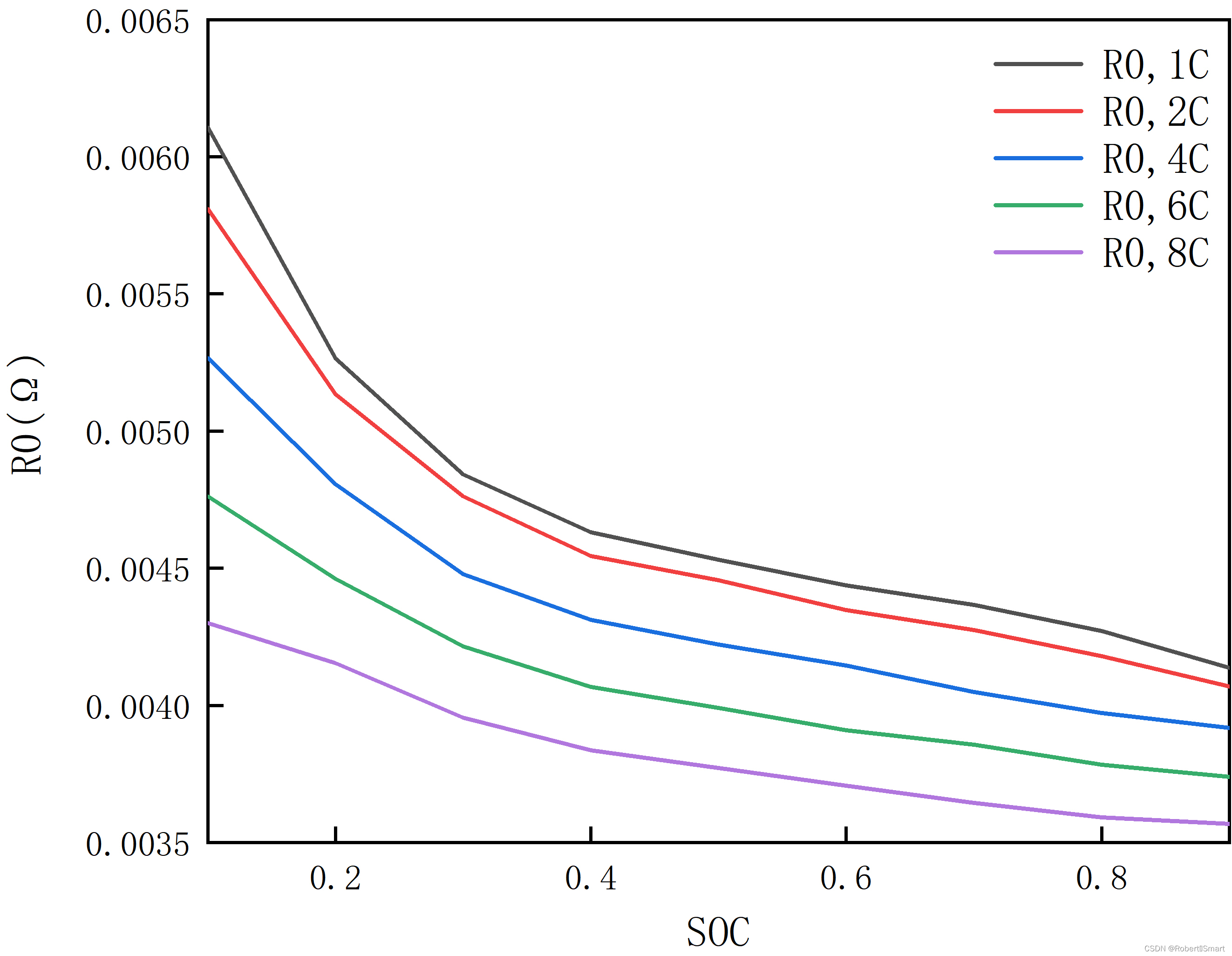

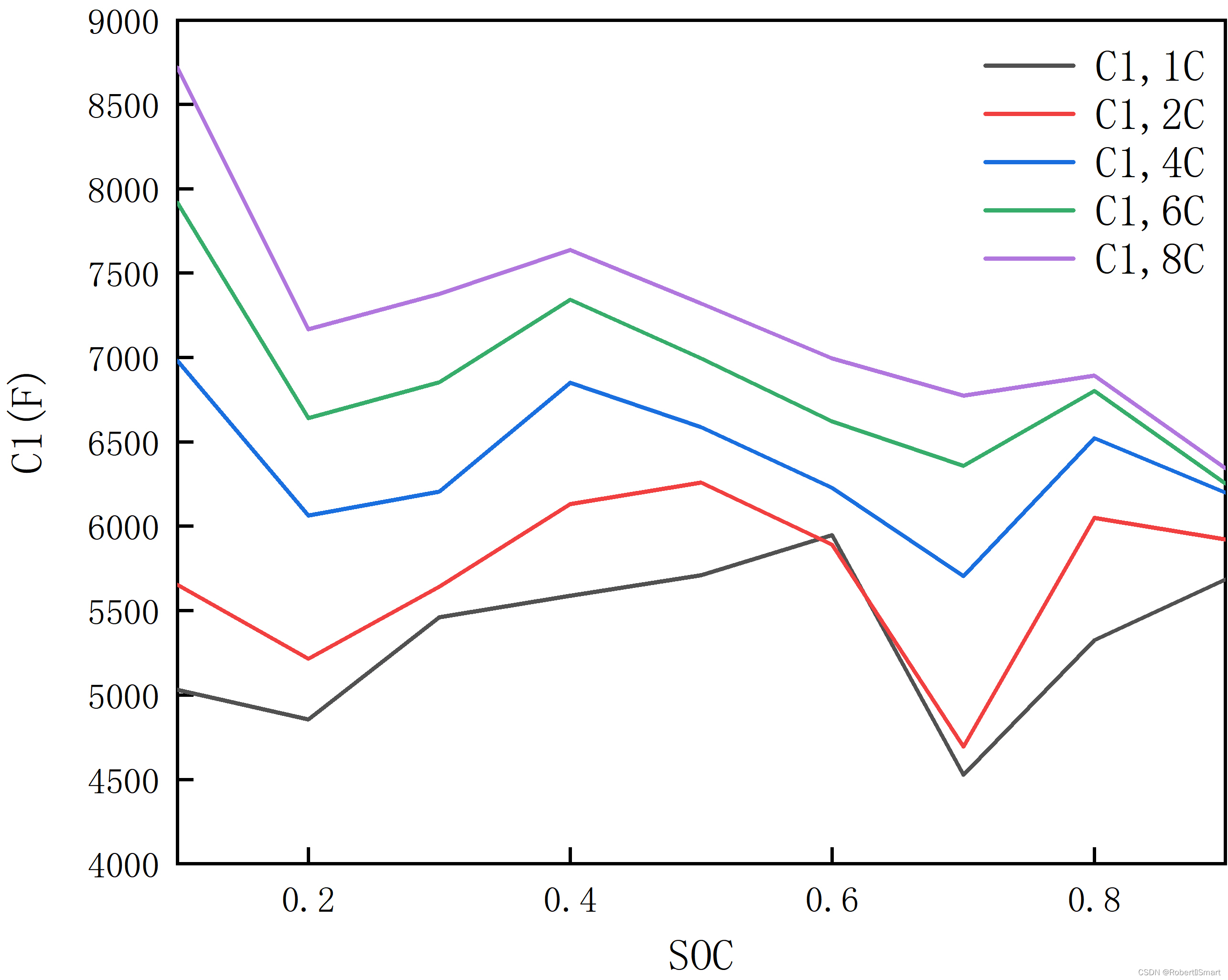

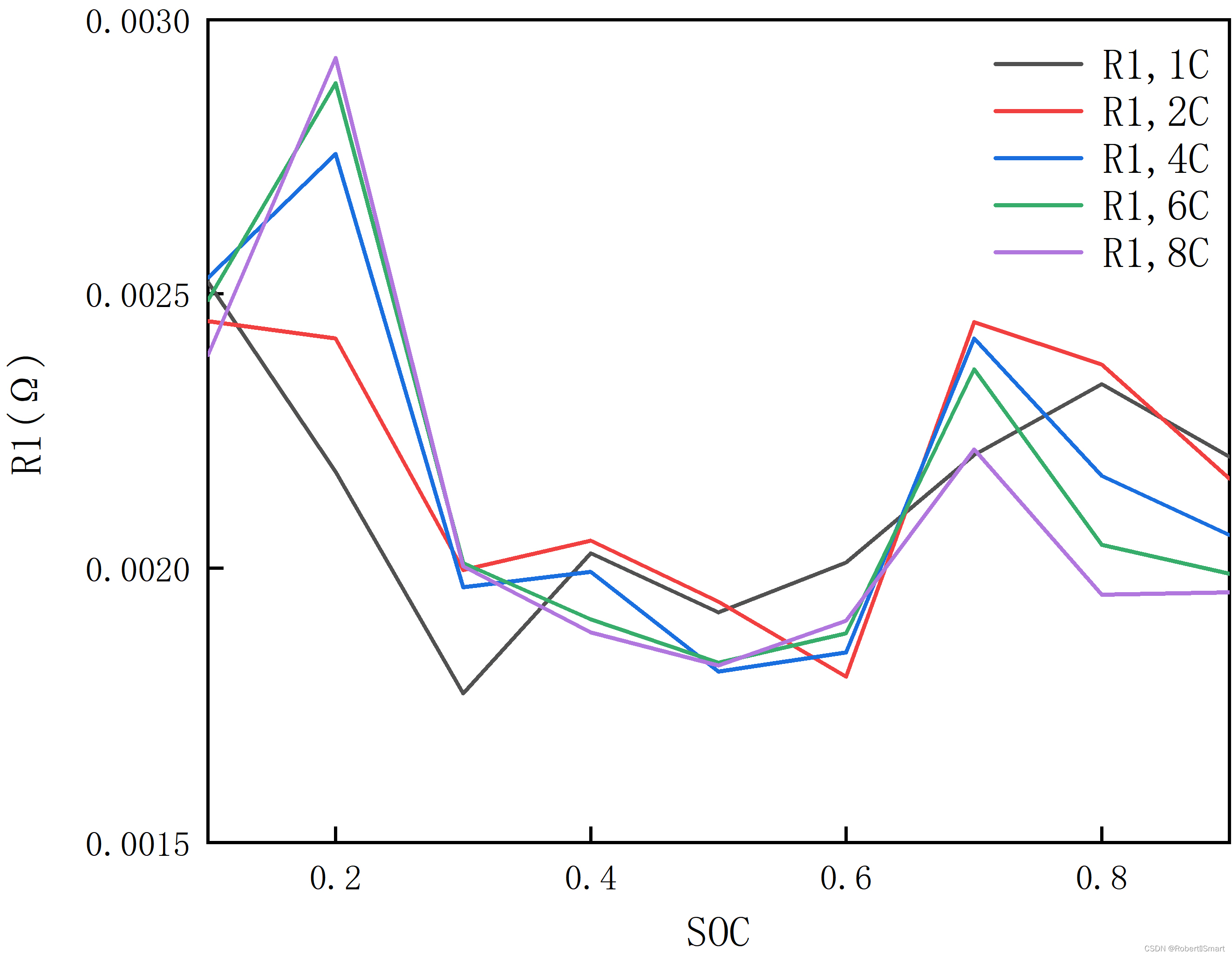

图3 15℃下充电阶段电模型参数辨识结果
从图3可以看出,电池充放电倍率在一定程度上会影响电模型参数辨识结果,尤其是对于欧姆内阻和极化电容,从上图可知,欧姆内阻与电池充放电倍率呈负相关,极化电容与电池充放电倍率呈正相关;而极化电阻与电池充放电之间的关系不太明显。
除此之外,上述影响因素相互依赖,如电池温度会影响电模型参数对电池充放电倍率的敏感度,温度越低,电模型参数对电池充放电倍率就越敏感。
