前言

CV调包侠自己的深度学习交流群中一位兄弟在看我以前的github和博客:https://blog.csdn.net/qq_46098574/article/details/107334954 中,跑完项目,发现效果较差,不尽人意,然后想知道如何提高评价指标和优化,因为Yolov5 的速度和精度是及其优秀的,很多人就想着优化,并且能以此为baseline 落地一些实时性项目。我昨天想了一下,做了第一次的模型优化,后续我还会做更多优化,关注一下,下次做完继续开源。公众号回复:yolov5香烟领取数据+模型+导出+Openvino推理,参考Github:https://github.com/CVUsers/Smoke-Detect-by-YoloV5
在这里插入图片描述

实际检测演示:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

除去误检(误检解决方案请看后文优化策略) 1米之内效果不错,3-5米之内效果可以接受。

方案

以前面项目中的模型训练为例子:香烟检测,属于一个小目标检测

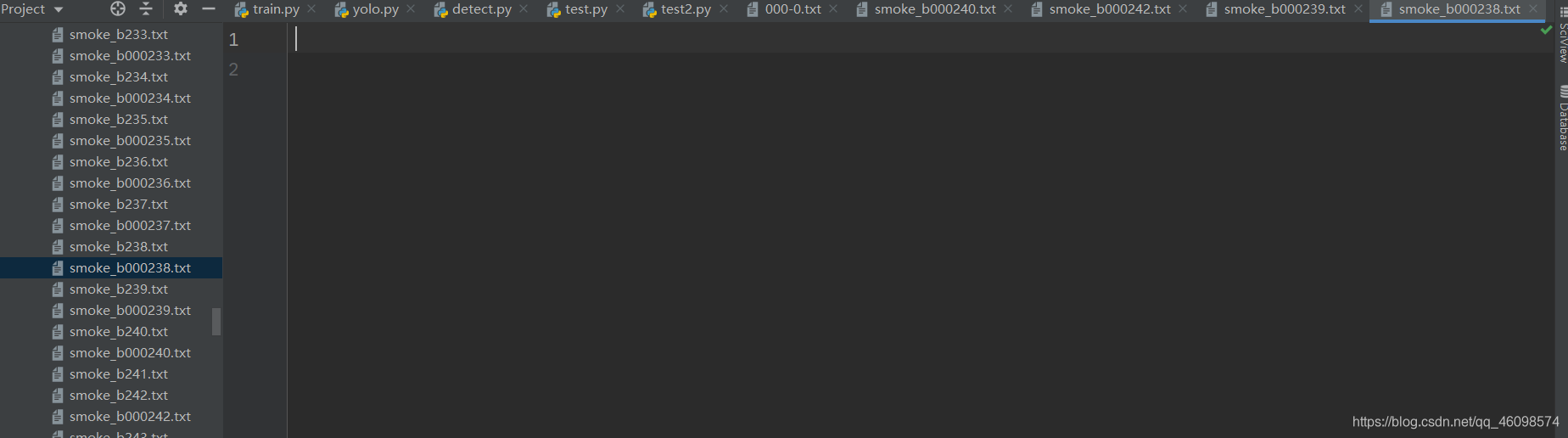

解决空labels问题

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-u0ApNqtU-1605412929251)(D:\CSDN\pic_new\v5优化\1605358340578.png)]

​ 数据预处理与数据整理上,我将原数据中部分因标注问题,最终导致labels出错的问题解决,注意,要是labels为空,那么会将这个带有香烟的图片当作“负例”,参与一种模型泛化,但是不会得到数据中的香烟特征,可以简单的认为对我们香烟检测无意义。你可以简单的写个脚本判断他的xml中的数据是否为空,然后写入,出现labels为空的问题,实际上是对XML To Labels 的逻辑错误,大家看看源码Debug一下就知道啦~

踩坑Tips1:数据转换:xml转labels :数据标注中xml有一个叫folder 路径:有中文可能因为Gbk无法解析,可以尝试用gbk打开xml,或者是写个脚本将xml中的folder改成英文;

​ labels出现空,可能是因为标注中类别不存在,问题,修改一下数据标注的class就行

优化Tips 使用空标签

正如上述,使用空lebels会稍微带来一些泛化,那么我们可以使用大量的实际场景背景做空labels,大家可以实际测试一下,可能评价指标不会上升一些,但是实际情况可以测试一下,我在火箭军比赛中,一种优化策略是如此使用空标签训练,效果是有的,cv调包侠认为还是看数据的,我比赛数据特殊 ,在这个香烟检测项目中,数据量是5000张标注数据 ,在项目中算正常量的数据,在实际场景中算少,需要10w张以上。那么使用空标签方案值得一试。不过可能效果不大。

优化Tips 超参数调节

if __name__ == '__main__':
    check_git_status()
    parser = argparse.ArgumentParser()
    parser.add_argument('--cfg', type=str, default='models/yolov5s.yaml', help='model.yaml path')
    parser.add_argument('--data', type=str, default='data/coco128.yaml', help='data.yaml path')
    parser.add_argument('--hyp', type=str, default='', help='hyp.yaml path (optional)')
    parser.add_argument('--epochs', type=int, default=300)
    parser.add_argument('--batch-size', type=int, default=16)
    parser.add_argument('--img-size', nargs='+', type=int, default=[640, 640], help='train,test sizes')
    parser.add_argument('--rect', action='store_true', help='rectangular training')
    parser.add_argument('--resume', nargs='?', const='get_last', default=False,
                        help='resume from given path/to/last.pt, or most recent run if blank.')
    parser.add_argument('--nosave', action='store_true', help='only save final checkpoint')
    parser.add_argument('--notest', action='store_true', help='only test final epoch')
    parser.add_argument('--noautoanchor', action='store_true', help='disable autoanchor check')
    parser.add_argument('--evolve', action='store_true', help='evolve hyperparameters')
    parser.add_argument('--bucket', type=str, default='', help='gsutil bucket')
    parser.add_argument('--cache-images', action='store_true', help='cache images for faster training')
    parser.add_argument('--weights', type=str, default='', help='initial weights path')
    parser.add_argument('--name', default='', help='renames results.txt to results_name.txt if supplied')
    parser.add_argument('--device', default='', help='cuda device, i.e. 0 or 0,1,2,3 or cpu')
    parser.add_argument('--multi-scale', action='store_true', help='vary img-size +/- 50%%')
    parser.add_argument('--single-cls', action='store_true', help='train as single-class dataset')
    opt = parser.parse_args()

总结一下:

    cfg,data,weights:cfg是模型的参数,data是你的数据集路径,weights 是预训练模型;
    hyp:参数咱暂时用不上,是指定一些超参数用的(学习率啥的);
    epochs: 轮数,默认300,需要指定;
    batch-size:一次喂多少数据,我这内存就能给16;
    img-size: 训练和测试数据集的图片尺寸(个人理解为分辨率),默认640640 nargs='+' 表示参数可设置一个或多个;
    rect: 只要加上’–rect’程序就会将rect设为true,作用未知(应该是训练时启用矩形训练);
    resume: 继续训练模式);
    notest:only test final epoch(这样训练中间变化趋势应该就看不到了);
    evolve:进化超参数(hyp),可以试试;
    cache-images:cache images for faster training,可以试试;
    name:renames results.txt to results_name.txt if supplied;
    device:cuda device, i.e. 0 or 0,1,2,3 or cpu,;
    single-cls:train as single-class dataset;
    multi-scale:vary img-size +/- 50%%  可能可以优化的操作

	noautoanchor:disable autoanchor check 不自动聚类anchor (慎行)
	nosave:only save final checkpoint
	bucket:gsutil bucket(应该用不上)

看到这么多配置参数,大家可以尝试使用evolve, multi-scale做优化。

优化策略Tips Anchor 修改

在Anchor上,我一位好朋友,波哥有自己的见解,大家可以看这篇,顺便三连一下波哥的文章,Anchor上计算的优化。见https://blog.csdn.net/aabbcccddd01/article/details/109578614

yolo3中的锚框是预先利用kmeans定义好的,yolo4沿用了yolo3;

yolo5锚定框是基于训练数据自动学习的。个人认为算不上是创新点,只是手动改代码改为自动运行。

对于COCO数据集来说,YOLO V5 的配置文件*.yaml 中已经预设了640×640图像大小下锚定框的尺寸:

# anchorsanchors:  - [116,90, 156,198, 373,326]  # P5/32  - [30,61, 62,45, 59,119]  # P4/16  - [10,13, 16,30, 33,23]  # P3/8

对于自定义数据集来说,由于目标识别框架往往需要缩放原始图片尺寸,并且数据集中目标对象的大小可能也与COCO数据集不同,因此YOLO V5会重新自动学习锚定框的尺寸。

优化策列Tips 数据增强策略

Yolov5自带在线数据增强,也就是说,每个Epoch中的数据,都是经过数据增强后的,实现一个泛化能力,我们来看原本的在线增强参数:

# Hyperparameters for COCO training from scratch
# python train.py --batch 40 --cfg yolov5m.yaml --weights '' --data coco.yaml --img 640 --epochs 300
# See tutorials for hyperparameter evolution https://github.com/ultralytics/yolov5#tutorials


lr0: 0.01  # initial learning rate (SGD=1E-2, Adam=1E-3)
lrf: 0.2  # final OneCycleLR learning rate (lr0 * lrf)
momentum: 0.937  # SGD momentum/Adam beta1
weight_decay: 0.0005  # optimizer weight decay 5e-4
warmup_epochs: 3.0  # warmup epochs (fractions ok)
warmup_momentum: 0.8  # warmup initial momentum
warmup_bias_lr: 0.1  # warmup initial bias lr
box: 0.05  # box loss gain
cls: 0.5  # cls loss gain
cls_pw: 1.0  # cls BCELoss positive_weight
obj: 1.0  # obj loss gain (scale with pixels)
obj_pw: 1.0  # obj BCELoss positive_weight
iou_t: 0.20  # IoU training threshold
anchor_t: 4.0  # anchor-multiple threshold
# anchors: 0  # anchors per output grid (0 to ignore)
fl_gamma: 0.0  # focal loss gamma (efficientDet default gamma=1.5)
hsv_h: 0.015  # image HSV-Hue augmentation (fraction)
hsv_s: 0.7  # image HSV-Saturation augmentation (fraction)
hsv_v: 0.4  # image HSV-Value augmentation (fraction)
degrees: 0.2  # image rotation (+/- deg)
translate: 0.1  # image translation (+/- fraction)
scale: 0.5  # image scale (+/- gain)
shear: 0.2  # image shear (+/- deg)
perspective: 0.0  # image perspective (+/- fraction), range 0-0.001
flipud: 0.0  # image flip up-down (probability)
fliplr: 0.5  # image flip left-right (probability)
mosaic: 1.0  # image mosaic (probability)
mixup: 0  # image mixup (probability)

比如将左右翻转打开,马赛克增强打开,mixup也打开,以及hsv的改变,值得注意的是,YOLO V4使用了多种数据增强技术的组合,对于单一图片,使用了几何畸变,光照畸图像,遮挡(Random Erase,Cutout,Hide and Seek,Grid Mask ,MixUp)技术,对于多图组合,作者混合使用了CutMix与Mosaic 技术。除此之外,作者还使用了**Self-Adversarial Training (SAT)**来进行数据增强。

YOLOV5会通过数据加载器传递每一批训练数据,并同时增强训练数据。数据加载器进行三种数据增强:缩放,色彩空间调整和马赛克增强。据悉YOLO V5的作者Glen Jocher正是Mosaic Augmentation的创造者,故认为YOLO V4性能巨大提升很大程度是马赛克数据增强的功劳,也许你不服,但他在YOLO V4出来后的仅仅两个月便推出YOLO V5,不可否认的是马赛克数据增强确实能有效解决模型训练中最头疼的“小对象问题”,即小对象不如大对象那样准确地被检测到。

这个数据增强要根据不同的数据集做的增强的。V5 的在线数据增强比较优秀,虽然我还自己添加了其他增强算法,但是大家可以很快的在原代码中找到数据增强的地方。

另一个数据增强的优化策列就是用Gans或者自己写个抠图脚本,把boxes区域的信息抠出来,掩码贴到其他图片中,或者贴到图片中的其他地方。

请注意语义和逻辑:也就是,比如香烟检测,尽量不要贴到与实际意义不大的背景和区域,怎么说也要贴到手上吧。

通常中,与语义无关的,可以使用这个方案获取大量的数据,而且我们知道boxes区域,可以写个脚本自动生成标注集:XML, 像我们火箭军中的数据是与语义关联不大的,就使用了这样的增强策略。

优化策列Tips 模型训练

说优化,其实首要的第一步就是换模型,大家看Yolo的发布者就知道,Yolo现在一共有3个版本,Cv调包侠上一个博客

https://blog.csdn.net/qq_46098574/article/details/107334954 是Yolov5刚出来两天就跑通了的,属于第一个版本,简称V1版,大家自行比较一下:

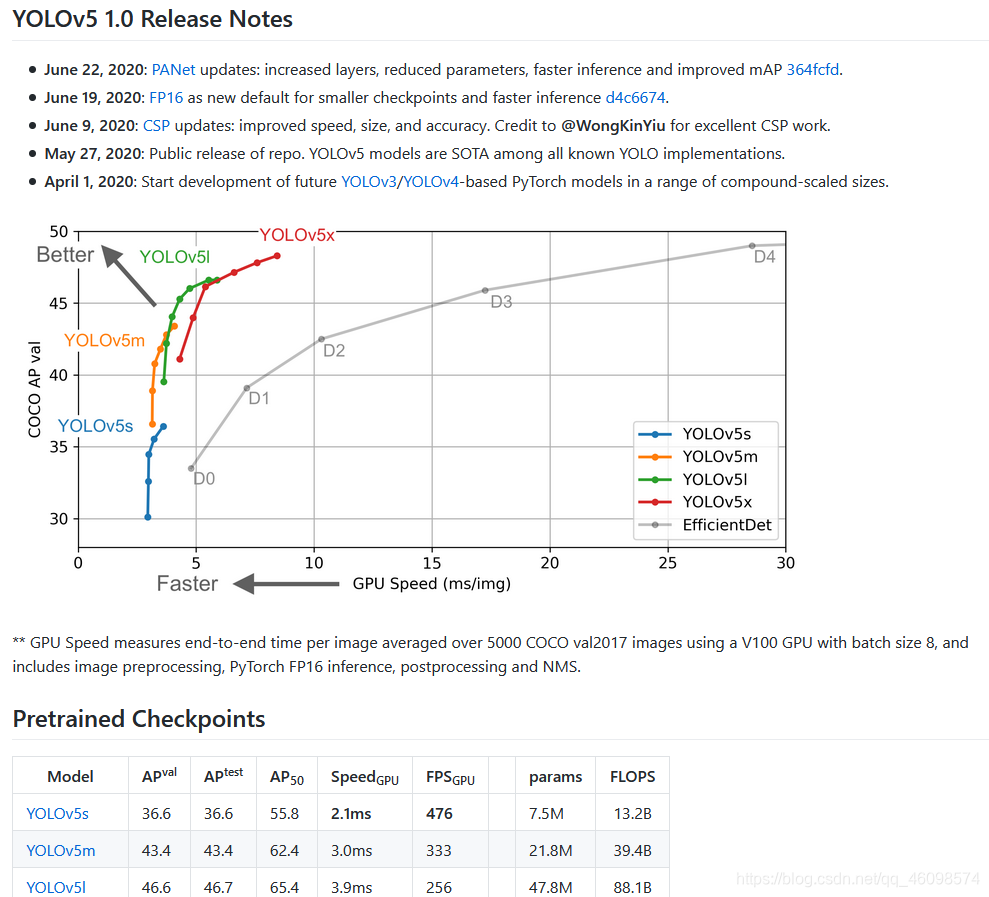

1.0版本

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QhSYUVWZ-1605412929256)(D:\CSDN\pic_new\v5优化\1605402044072.png)]

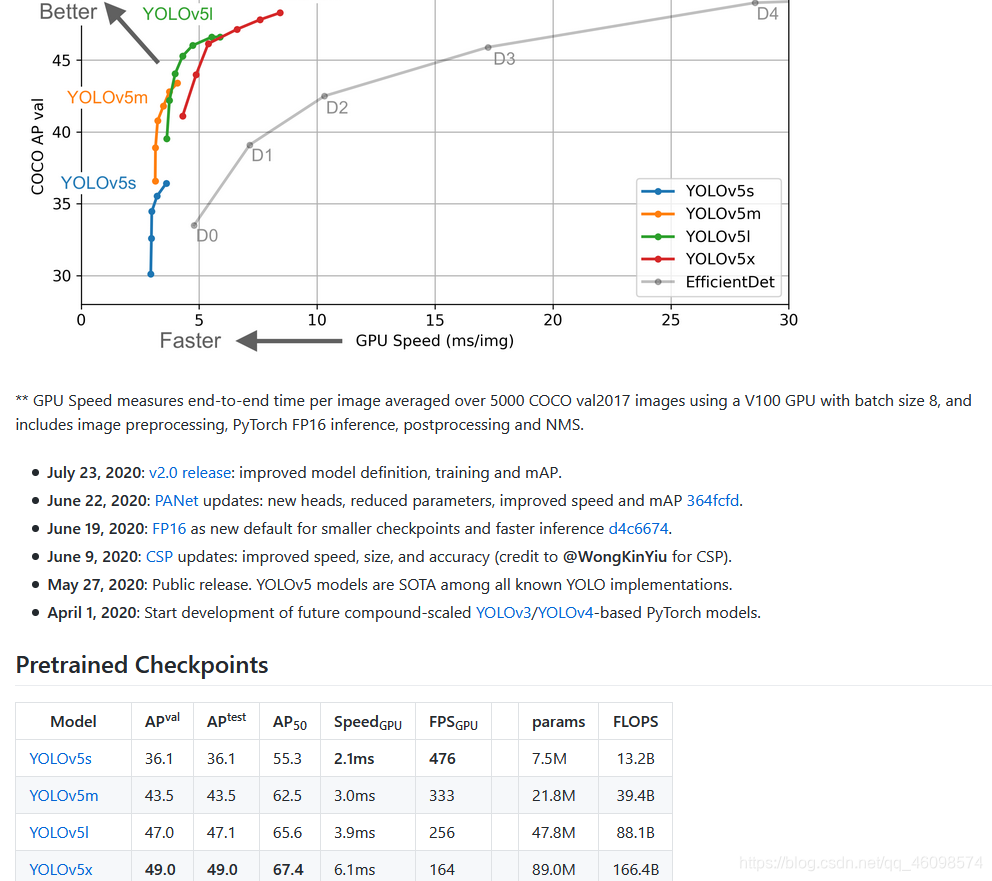

V2.0版本

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0SKHpyfW-1605412929258)(D:\CSDN\pic_new\v5优化\1605402104852.png)]

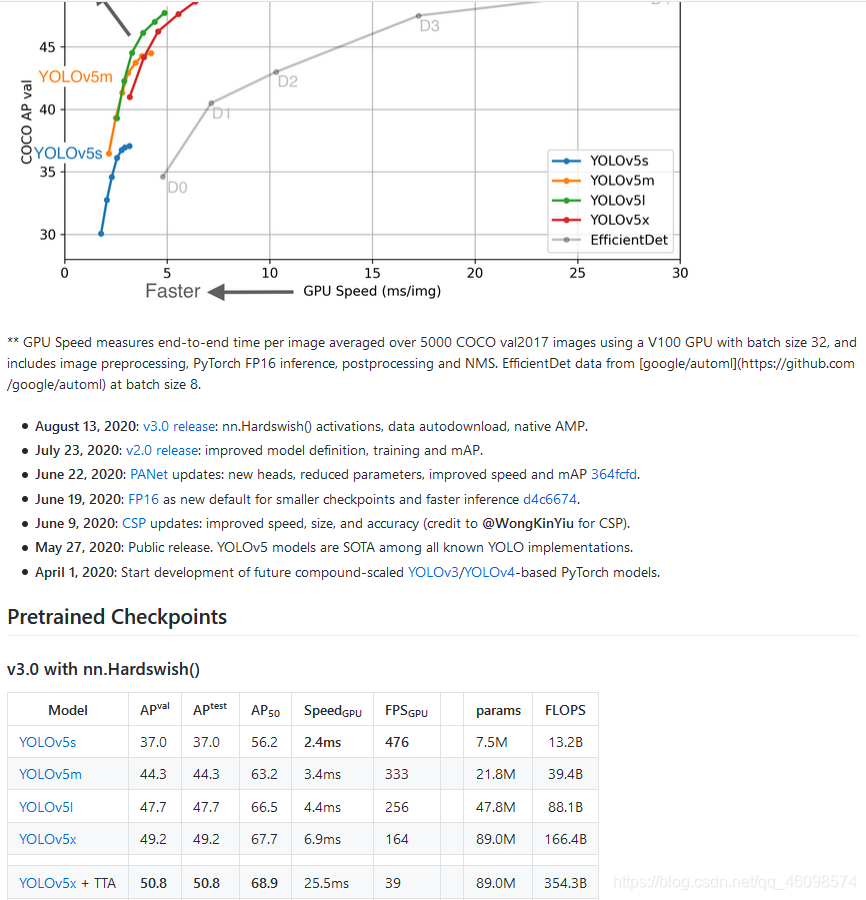

V3.0版本
在这里插入图片描述

其中V3 版本是其中最优秀的(其实也就好了一些)

所以我推荐使用V3 版本,V3中也有一个更新使用LeakyRelu激活函数的V2也是使用LeakyRelu激活函数的,我们需要推理优化嵌入部署,就需要将Pytorch模型转成Onnx等, 由于onnx和openvino 还不支持 Hardswitch,要将 Hardswish 激活函数改成 Relu 或者 Leaky Relu。 于是我们选择了V2版本来训练以及导出。

模型训练和其他步骤,大家可以看我上一篇博,Yolo训练比较简单,有问题可以咨询我。

V5网络解析

1、Backbone-跨阶段局部网络(CSP,Cross Stage Partial Networks)

YOLO V5和V4都使用CSPDarknet作为Backbone从输入图像中提取丰富的信息特征。CSPNet解决了其他大型卷积神经网络框架Backbone中网络优化的梯度信息重复问题,具体做法是:将梯度的变化从头到尾地集成到特征图中,减少了模型的参数量和FLOPS数值,既保证了推理速度和准确率,又减小了模型尺寸。


CSPNe思想源于Densnet,复制基础层的特征映射图,通过dense block 发送副本到下一个阶段,从而将基础层的特征映射图分离出来。这样可以有效缓解梯度消失问题(通过非常深的网络很难去反推丢失信号) ,支持特征传播,鼓励网络重用特征,从而减少网络参数数量。CSPNet思想可以和ResNet、ResNeXt和DenseNet结合,目前主要有CSPResNext50 and CSPDarknet53两种改造Backbone网络。

2、Neck-路径聚合网络(PANET)

YOLO V5和V4都使用PANET作为Neck来聚合特征。Neck主要用于生成特征金字塔,增强模型对于不同缩放尺度对象的检测,从而能够识别不同大小和尺度的同一个物体。

在PANET之前,一直使用FPN(特征金字塔)作为对象检测框架的特征聚合层,PANET在借鉴 Mask R-CNN 和 FPN 框架的基础上,加强了信息传播。

PANET基于 Mask R-CNN 和 FPN 框架,同时加强了信息传播。该网络的特征提取器采用了一种新的增强自下向上路径的 FPN 结构,改善了低层特征的传播。第三条通路的每个阶段都将前一阶段的特征映射作为输入,并用3x3卷积层处理它们。输出通过横向连接被添加到自上而下通路的同一阶段特征图中,这些特征图为下一阶段提供信息。同时使用自适应特征池化(Adaptive feature pooling)恢复每个候选区域和所有特征层次之间被破坏的信息路径,聚合每个特征层次上的每个候选区域,避免被任意分配。

3、Head-YOLO 通用检测层

模型Head主要用于最终检测部分,它在特征图上应用锚定框,并生成带有类概率、对象得分和包围框的最终输出向量。yolo5在通用检测层,与yolo3、yolo4相同。

最后三个特征图是不同缩放尺度的Head被用来检测不同大小的物体,每个Head一共(80个类 + 1个概率 + 4坐标) * 3锚定框,一共255个channels。

4、Network Architecture

yolo4和yolo5基本相同的网络架构,都使用CSPDarknet53(跨阶段局部网络)作为Backbone,并且使用了PANET(路径聚合网络)和SPP(空间金字塔池化)作为Neck,而且都使用YOLO V3的Head。YOLO V5 s,m,l,x四种模型的网络结构是一样的。原因是作者通过depth_multiple,width_multiple两个参数分别控制模型的深度以及卷积核的个数。

5、Activation Function

yolo5的作者使用了 Leaky ReLU 和 Sigmoid 激活函数。yolo5中中间/隐藏层使用了 Leaky ReLU 激活函数,最后的检测层使用了 Sigmoid 形激活函数。而YOLO V4使用Mish激活函数。


6、Optimization Function

YOLO V5的作者提供了两个优化函数Adam和SGD(默认),并都预设了与之匹配的训练超参数。

YOLO V4使用SGD。

YOLO V5的作者建议是,如果需要训练较小的自定义数据集,Adam是更合适的选择,尽管Adam的学习率通常比SGD低。但是如果训练大型数据集,对于YOLOV5来说SGD效果比Adam好。

实际上学术界上对于SGD和Adam哪个更好,一直没有统一的定论,取决于实际项目情况。

7、Cost Function

YOLO 系列的损失计算是基于 objectness score, class probability score,和 bounding box regression score.

YOLO V5使用 GIOU Loss作为bounding box的损失。

YOLO V5使用二进制交叉熵和 Logits 损失函数计算类概率和目标得分的损失。同时我们也可以使用fl _ gamma参数来激活Focal loss计算损失函数。

YOLO V4使用 CIOU Loss作为bounding box的损失,与其他提到的方法相比,CIOU带来了更快的收敛和更好的性能。


  • 训练时间

YOLO V5的训练非常迅速,在训练速度上远超YOLO V4。对于Roboflow的自定义数据集,YOLO V4达到最大验证评估花了14个小时,而YOLO V5仅仅花了3.5个小时。

  • 模型大小

V5x: 367MB,V5l: 192MB,V5m: 84MB,V5s: 27MB,YOLOV4: 245 MB

YOLO V5s 模型尺寸非常小,降低部署成本,有利于模型的快速部署。

  • 推理时间

在单个图像(批大小为1)上,YOLOV4推断在22毫秒内,YOLOV5s推断在20毫秒内。而YOLOV5实现默认为批处理推理(批大小36),并将批处理时间除以批处理中的图像数量,单一图片的推理时间能够达到7ms,也就是140FPS,这是目前对象检测领域的State-of-the-art。我使用我训练的模型对10000张测试图片进行实时推理,YOLOV5s 的推理速度非常惊艳,每张图只需要7ms的推理时间,再加上20多兆的模型大小,在灵活性上堪称无敌。但是其实这对于YOLO V4并不公平,由于YOLO V4没有实现默认批处理推理,因此在对比上呈现劣势,接下来应该会有很多关于这两个对象检测框架在同一基准下的测试。其次YOLO V4最新推出了tiny版本,YOLO V5s 与V4 tiny 的性能速度对比还需要更多实例分析。

后续优化Tips BiFPN

总的来说,YOLO V4 在性能上优于YOLO V5,但是在灵活性与速度上弱于YOLO V5。我个人觉得对于这些对象检测框架,特征融合层的性能非常重要,目前两者都是使用PANET,但是根据谷歌大脑的研究,BiFPN才是特征融合层的最佳选择。谁能整合这项技术,很有可能取得性能大幅超越。


尽管YOLO V5目前仍然计逊一筹,但是YOLO V5仍然具有以下显著的优点:

  • 使用Pytorch框架,对用户非常友好,能够方便地训练自己的数据集,相对于YOLO V4采用的Darknet框架,Pytorch框架更容易投入生产
  • 代码易读,整合了大量的计算机视觉技术,非常有利于学习和借鉴
  • 不仅易于配置环境,模型训练也非常快速,并且批处理推理产生实时结果
  • 能够直接对单个图像,批处理图像,视频甚至网络摄像头端口输入进行有效推理
  • 能够轻松的将Pytorch权重文件转化为安卓使用的ONXX格式,然后可以转换为OPENCV的使用格式,或者通过CoreML转化为IOS格式,直接部署到手机应用端
  • 最后YOLO V5s高达140FPS的对象识别速度令人印象非常深刻,使用体验非常棒

其实很多人都觉得YOLO V4和YOLO V5实际上没有什么耳目一新创新,而是大量整合了计算机视觉领域的State-of-the-art,从而显著改善YOLO对象检测的性能。其实我觉得有的时候工程应用的能力同样也很重要,能有两个这么优秀的技术整合实例供我们免费使用和学习研究,已经不能奢求更多了,毕竟活雷锋还是少啊。先别管别人谁更强,自己能学到更多才是最重要的,毕竟讨论别人谁强,还不如自己强。

最后想说的是,技术发展如此之快,究竟谁能最后拿下最佳对象检测框架的头衔尤未可知,而我们处在最好的时代,让我们且行且学且珍惜。

优化Tips 模型融合和思路方案

记小本本啦!

在香烟检测中,我是以前说过我是项目级别的,不是面向落地应用的,我的初衷是校园(包含不局限于)异常行为检测监听项目,涵盖各种异常检测,使用Yolo的话,我是考虑实时性。但是面向落地应用,会使用跳帧抽帧检测,的方式来落地,就是说不必须要30FPS ,我后续也可能会面向落地,使用优质的小目标检测算法做Baseline,

优化策略:切割训练,二重检测方法(面向企业项目级和落地级别)

分别检测脸部和手部,模型融合,再使用切割后的脸部吸烟以及手部持烟数据集训练,推理的时候就是先检测脸部或手部,检测到后二次检测烟(这里准确率会很高,误检很低),若是检测不到脸部,手部就用原来的方案,在二重检测中,要是再使用目标检测算法检测,若是考虑实时性,那么我建议使用轻量级分类网络做判别。速度会稍快。

优化策列Tips使用负样本

正如上文说到Yolo没有负样本概念,我们前面使用空标签得到泛化的提升,那么我们可以进一步针对误检进行优化:

**很多朋友在问:你的香烟检测会不会把笔和筷子,牙签检测误检成香烟,这是我们需要避免的问题(虽然我现在的模型就不会),但是还是多少会出现其他相似物体的误检,那么我们就可以进行一个优化,我们可以新增一个类别或者多个类别进行训练误检的物体,让他们成为负样本。这样拿去训练,一定会对正样本起到更好的效果**我最近也在优化模型,不过由于时间紧张,我的速度不是很快,因为我还有实习等等任务,业余完善异常检测即可,大家可以到我公众号拿数据,也可以分享数据给我

优化Tips 速度优化

模型转换

模型转换大家可以看我朋友的这篇文章:https://mp.weixin.qq.com/s/DdsxyGAatsOXGXVMgE9DfQ

1 在 Ubuntu 上安装 OpenVINO 开发工具

下载安装包 2020年4月的 linux 版本

cd ~/Downloads/wget http://registrationcenter-download.intel.com/akdlm/irc_nas/16803/l_openvino_toolkit_p_2020.4.287.tgztar -xvzf l_openvino_toolkit_p_2020.4.287.tgz

2 安装依赖

pip3 install defusedxml
pip3 install networkxpip3
install test-generator==0.1.1# 这里我们只需要转换 onnx
cd l_openvino_toolkit_p_2020.4.287
sudo ./install_prerequisites_onnx.sh

3 建立虚拟环境

Python>=3.8,PyTorch==1.5.1,ONNX>=1.7。

conda activate openvino  # 进入ubuntu 的虚拟环境
git clone https://github.com/ultralytics/yolov5.git
cd yolov5pip3 install -r requirements.txt onnx# 降版本
pip install torch==1.5.1 torchvision==0.6.1

4 导出在 pytorch 上训练好的 yolov5 模型,公众号回复 Yolov5香烟 领取源码和模型和数据
在这里插入图片描述

先下载 yolov5s.pt(或者训练自有数据集的yolov5模型),放入目录下

要下载 v2.0 with nn.LeakyReLU(0.1) 的版本,因为 3.0 的 nn.Hardswish 还没有被支持。

5 修改激活函数

由于onnx和openvino 还不支持 Hardswitch,要将 Hardswish 激活函数改成 Relu 或者 Leaky Relu。

# yolov5/models/common.py
# Line 26 in 5e0b90d
# self.act = nn.Hardswish() if act else nn.Identity()
self.act = nn.Relu() if act else nn.Identity()

6 修改 yolo.py

# yolov5/models/yolo.py# Lines 49 to 53 in 5e0b90d
#    y[..., 0:2] = (y[..., 0:2] * 2. - 0.5 + self.grid[i].to(x[i].device)) * self.stride[i]  # xy
#    y[..., 2:4] = (y[..., 2:4] * 2) ** 2 * self.anchor_grid[i]  # wh
#    z.append(y.view(bs, -1, self.no))
# return x if self.training else (torch.cat(z, 1), x)

修改输出层堆叠,不包含输入层

    c=(y[..., 0:2] * 2. - 0.5 + self.grid[i].to(x[i].device)) * self.stride[i]  # xy
    d=(y[..., 2:4] * 2) ** 2 * self.anchor_grid[i]  # wh
    e=y[..., 4:]
    f=torch.cat((c,d,e),4)
    z.append(f.view(bs, -1, self.no))
return x if self.training else torch.cat(z, 1)

7 修改 export.py

# yolov5/models/export.py# Line 31 in 5e0b90d
# model.model[-1].export = True
# set Detect() layer export=True
model.model[-1].export = False

因为版本为10的 opset 能支持 resize 算子,要修改 opset 版本号。

# yolov5/models/export.py# Lines 51 to 52 in 5e0b90d
# torch.onnx.export(model, img, f, verbose=False, opset_version=12, input_names=['images'], torch.onnx.export(model, img, f, verbose=False, opset_version=10, input_names=['images'],                    output_names=['classes', 'boxes'] if y is None else ['output'])

✎ Tip

务必确保 torch1.15.1,torchvision0.6.1,onnx==1.7,opset=10。激活函数为 Relu,并修改了网络推理层。

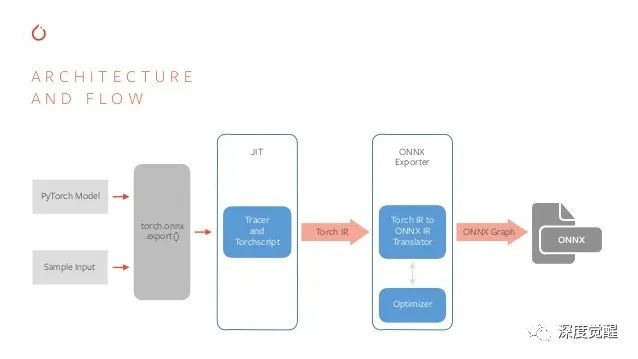

*将 pt --> onnx*

*img*

export PYTHONPATH="$PWD"  python models/export.py --weights yolov5s_2.0.pt --img 640 --batch 1

显示导出为 onnx 和 torchscript 文件即可。

我的Onnx模型以及导出了,大家可以公众号回复:yolov5香烟 领取
在这里插入图片描述

ONNX export success, saved as ./yolov5s.onnxExport complete. Visualize with https://github.com/lutzroeder/netron.

9 将 onnx --> ir

python3 /opt/intel/openvino_2020.4.287/deployment_tools/model_optimizer/mo.py     --input_model yolov5s_2.0.onnx     --output_dir ./out     --input_shape [1,3,640,640]

顺利的话,就能在 out 目录下生成 yolov5s 的 IR 模型了,接着将文件传输到树莓派上。


✎ Tip

这里要匹配 yolov5s 的 input shape 为 [ 1, 3, 640, 640 ]。

10 修改参数匹配训练模型

git clone https://github.com/linhaoqi027/yolov5_openvino_sdk.git

修改推理设备和输入 shape

# device = 'CPU'
# input_h, input_w, input_c, input_n = (480, 480, 3, 1)
device = 'MYRIAD'
input_h, input_w, input_c, input_n = (640, 640, 3, 1)

修改类别信息

# label_id_map = {
#     0: "fire",
# }
names=['smoke']

label_id_map = {index: item for index, item in enumerate(names)}

修改多类别输出(如果需要)

        for idx, proposal in enumerate(data):
            if proposal[4] > 0:
                print(proposal)
                confidence = proposal[4]
                xmin = np.int(iw * (proposal[0] / 640))
                ymin = np.int(ih * (proposal[1] / 640))
                xmax = np.int(iw * (proposal[2] / 640))
                ymax = np.int(ih * (proposal[3] / 640))
                idx = int(proposal[5])
                #             if label not in label_id_map:
                #                 log.warning(f'{label} does not in {label_id_map}')
                #                 continue
                detect_objs.append({
                    'name': label_id_map[idx],
                    'xmin': int(xmin),
                    'ymin': int(ymin),
                    'xmax': int(xmax),
                    'ymax': int(ymax),
                    'confidence': float(confidence)
                })

11 推理输出

if __name__ == '__main__':
    # Test API
    img = cv2.imread('../inference/images/bus.jpg')
    predictor = init()
    import time
    t = time.time()
    n = 10
    for i in range(n):
        result = process_image(predictor, img)

    print("平均推理时间",(time.time()-t)/n)
    print("FPS", 1/((time.time()-t)/n))
    # log.info(result)
    for obj in json.loads(result)['objects']:
        print(obj)
python inference.py

就可以推理了~

推理速度和精度,在CPU下还是不尽人意。正如明成哥文章中说到(基于Yolov5m, 和S):

yolov5s 的 FPS 才 2 帧左右,相比 yolov4-tiny 来说速度不算快,input shape 640 比 yolov4 的416大了不少,主要耗时集中在神经棒的推理之中,需耗费 377ms,还是蛮可观的。

另外,转换后的 IR 模型在 CPU 上和 MYRIAD 上推理的置信度差异也很高,看来 yolov5 还有很大的优化空间。

模型优化Tips 模型压缩裁剪量化

这里 模型压缩裁剪量化我还没有成功实现,难度是有的,还没到落地阶段,我也没有仔细研究,但是Cv调包侠分享一个Tips,为啥我训练出来的模型有的比较大呢?如何压缩模型,让他减小一些呢?大家仔细观察应该是有这个发现的,正如Cv调包侠公众号回复:yolov5香烟里面的模型文件就是v5s的模型,正常应该是23mb左右,为啥训练出来的是40多mb呢?
在这里插入图片描述

精度变化
官方给的预训练权重是FP16,而我们训练的时候是使用混合精度训练(支持CUDA才行),半精度训练只能在CUDA下进行,不支持CUDA默认是使用单精度训练,最终我们保存的权重是FP32,较FP16储存空间大了一倍。直接上代码视图:

import argparse

from models.common import *

if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    parser.add_argument('--weights', type=str, default='D:/py/test_FP/weights/yolov5s.pt', help='weights path')
    opt = parser.parse_args()

    # Load pytorch model
    model = torch.load(opt.weights, map_location=torch.device('cpu'))['model']

    for name, parameters in model.named_parameters():
        # print(name,':',parameters.size())
        print(parameters.dtype)

原始预训练权重

在这里插入图片描述
我们自己的训练权重

在这里插入图片描述
参数储存不同

预训练权重默认epoch=-1,不保存training_results,不保存optimizer,相当于只保存了模型和权重

    ckpt = {'epoch': -1,
            'best_fitness': model['best_fitness'],
            'training_results': None,
            'model': model['model'],
            'optimizer': None}

可以用以下代码测试以下

import argparse

from models.common import *

if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    parser.add_argument('--weights', type=str, default='D:/py/test_FP/weights/yolov5s.pt', help='weights path')
    opt = parser.parse_args()

    # Load pytorch model
    model = torch.load(opt.weights, map_location=torch.device('cpu'))
    print(model)

在这里插入图片描述
在这里插入图片描述
我们训练的时候是默认都保存,源码设置的是在最后一个批次不保存optimizer,如果你是正常跑完所有epoch,最后的权重应该是不包含optimizer,否则会自动保存,以下是官方train.py的保存权重的部分代码
在这里插入图片描述
由于CV调包侠训练了255个迭代就拟合了,没训练完,所以保存了Otimizer,所以我们自己训练出来的模型权重文件比较大是必然的


那问题来了,如果想让权重文件变小怎么办
[注]小编此处使用的权重是基于yolov5s预训练权重训练后的结果,且未在批次执行完就停止,也就是这个权重默认是包含以下这么多信息,内容较多,暂且用省略号表示

    ckpt = {'epoch': .....,
            'best_fitness': ......,
            'training_results': .......,
            'model': ......,
            'optimizer': ......}

初始大小为:57M
在这里插入图片描述
现在我一步步来让这个权重变小
step1
第一步按照以下内容进行,为什么epoch变成-1,官方权重设置的epoch为-1,作为预训练权重,批次从0开始,如果仅作为inference权重,这个不影响;接着是把training_results变为None

    ckpt = {'epoch': -1,
            'best_fitness': model['best_fitness'],
            'training_results': None,
            'model': model['model'],
            'optimizer': model['optimizer']}

我们按照以上内容把权重文件重新保存以下看看大小变化多少,如下图所示,发现这个training_results占的内存很少,基本可以忽略不计:
在这里插入图片描述
step2
第二步按照以下内容执行,相比第一步,只是把optimizer参数变成None

    ckpt = {'epoch': -1,
            'best_fitness': model['best_fitness'],
            'training_results': None,
            'model': model['model'],
            'optimizer': None}

这次权重又有多大变化呢,如下图所示,发现这个optimizer占的内存很多,大致占了权重文件的一般大小,说明优化器的参数是导致文件较大的主谋:
在这里插入图片描述
step3
可是权重文件还是很大,比原始的yolov3s大了一倍,这是因为目前的权重还是FP32,需要把FP32转为FP16,此处根据个人情况来决定是否转为FP16,小编不才,此处使用暴力方法直接把FP32转FP16(使用half函数),如下图,权重小了一倍,基本和yolov3s大小差不多。
在这里插入图片描述
以下把代码附上,很简单

import argparse
import numpy as np
import torch

from models.common import *

if __name__ == '__main__':

    weights_path = r'runs\evolution\weights\best.pt'
    is_half = True

    # Load pytorch model
    model = torch.load(weights_path, map_location=torch.device('cpu'))

    net = model['model']

    if is_half:
        net.half() # 把FP32转为FP16

    # print(model)

    ckpt = {'epoch': -1,
            'best_fitness': model['best_fitness'],
            'training_results': None,
            'model': net,
            'optimizer': None}

    # Save .pt
    torch.save(ckpt, 'runs\evolution\weights/test.pt')
    # for name, parameters in model.named_parameters():
    #     # print(name,':',parameters.size())
    #     print(parameters.dtype)

我已经导出了,大家下载就能看到~

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7uhD4NRF-1605412929268)(D:\CSDN\pic_new\v5优化\1605412850448.png)]
最后 欢迎关注公众号,获取数据集+模型+代码+作者联系方式+深度学习交流群~
在这里插入图片描述

<p><span style="color: #333333; font-family: 'Hiragino Sans GB', 'Microsoft Yahei', arial, 宋体, 'Helvetica Neue', Helvetica, STHeiTi, sans-serif; font-size: 16px; background-color: #ffffff;">详细介绍了OpenVINO整体架构、基本组件、核心组件DLDTIE的使用OpenVINO模型加速执行推断的开发流程步骤、相关SDK API函数如何在C++Python环境下进行API调用,如何使用预训练模型快速开发图像分类、对象检测、语义分割、实例分割、车牌识别、行人检测、场景文字检测识别、YOLOv5模型部署加速推理、表情识别landmark提取等高实时视频分析程序,使用模型优化器进行模型压缩转换优化OpenVINO核心技术演示代码教学。一步一步教你构建CPU级别可实时的深度学习模型应用程序。部分演示程序截图如下(</span><strong style="color: #333333; font-family: 'Hiragino Sans GB', 'Microsoft Yahei', arial, 宋体, 'Helvetica Neue', Helvetica, STHeiTi, sans-serif; font-size: 16px; background-color: #ffffff;">均基于CPU达到实时帧率,基于OpenVINO2021.02版本录制</strong><span style="color: #333333; font-family: 'Hiragino Sans GB', 'Microsoft Yahei', arial, 宋体, 'Helvetica Neue', Helvetica, STHeiTi, sans-serif; font-size: 16px; background-color: #ffffff;">):</span></p> <p><span style="color: #424242; background-color: #ffffff;"><img src="https://img-bss.csdn.net/201911090640507040.png" alt="" /><br /></span></p>
©️2021 CSDN 皮肤主题: 酷酷鲨 设计师:CSDN官方博客 返回首页
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
