一、本文介绍

本文给大家带来的是YOLOv5系列的绘图功能，我将向大家介绍YOLO系列的绘图功能。我们在进行实验时，经常需要比较多个结果，针对这一问题，我写了点代码来解决这个问题，它可以根据训练结果绘制损失(loss)和mAP（平均精度均值）的对比图。这个工具不仅支持多个文件的对比分析，还允许大家在现有代码的基础上进行修，从而达到数据可视化的功能，大家也可以将对比图来放在论文中进行对比也是非常不错的选择。

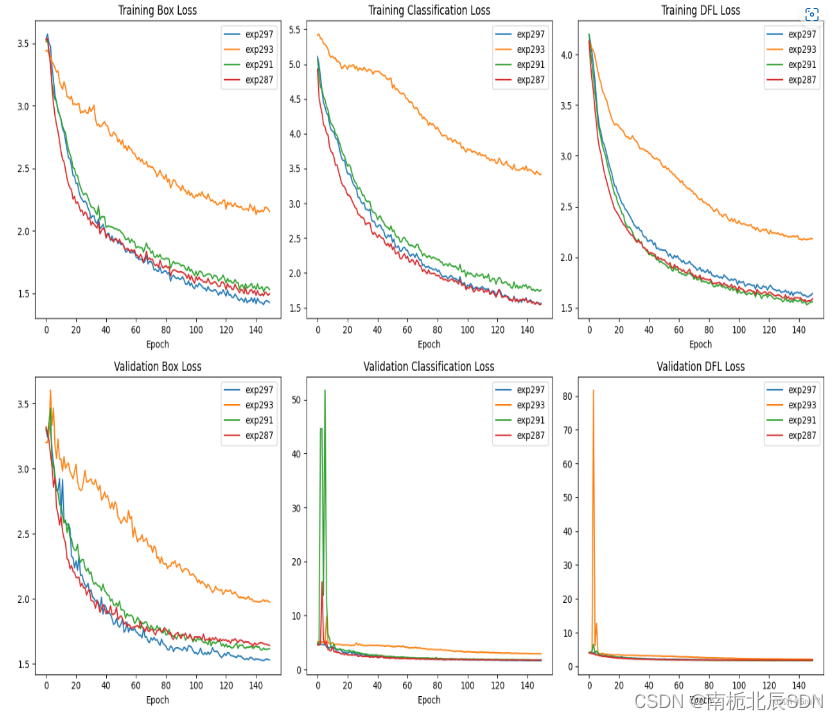

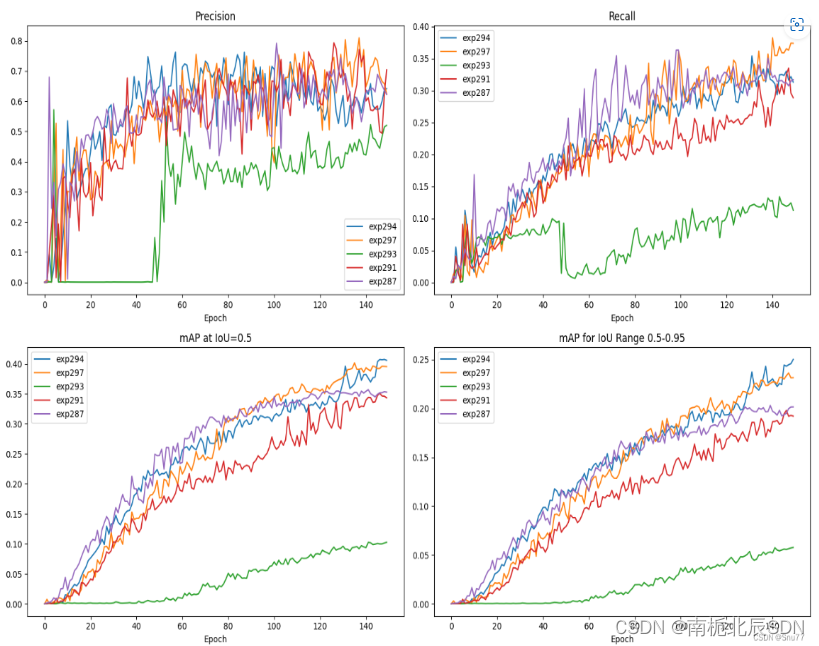

效果图

二、核心代码

import os
import pandas as pd
import matplotlib.pyplot as plt


def plot_metrics_and_loss(experiment_names, metrics_info, loss_info, metrics_subplot_layout, loss_subplot_layout,
                          metrics_figure_size=(15, 10), loss_figure_size=(15, 10), base_directory='runs/train'):
    # Plot metrics
    plt.figure(figsize=metrics_figure_size)
    for i, (metric_name, title) in enumerate(metrics_info):
        plt.subplot(*metrics_subplot_layout, i + 1)
        for name in experiment_names:
            file_path = os.path.join(base_directory, name, 'results.csv')
            data = pd.read_csv(file_path)
            column_name = [col for col in data.columns if col.strip() == metric_name][0]
            plt.plot(data[column_name], label=name)
        plt.xlabel('Epoch')
        plt.title(title)
        plt.legend()
    plt.tight_layout()
    metrics_filename = 'metrics_curves.png'
    plt.savefig(metrics_filename)
    plt.show()

    # Plot loss
    plt.figure(figsize=loss_figure_size)
    for i, (loss_name, title) in enumerate(loss_info):
        plt.subplot(*loss_subplot_layout, i + 1)
        for name in experiment_names:
            file_path = os.path.join(base_directory, name, 'results.csv')
            data = pd.read_csv(file_path)
            column_name = [col for col in data.columns if col.strip() == loss_name][0]
            plt.plot(data[column_name], label=name)
        plt.xlabel('Epoch')
        plt.title(title)
        plt.legend()
    plt.tight_layout()
    loss_filename = 'loss_curves.png'
    plt.savefig(loss_filename)
    plt.show()

    return metrics_filename, loss_filename


# Metrics to plot
metrics_info = [
    ('metrics/precision', 'Precision'),
    ('metrics/recall', 'Recall'),
    ('metrics/mAP_0.5', 'mAP at IoU=0.5'),
    ('metrics/mAP_0.5:0.95', 'mAP for IoU Range 0.5-0.95')
]

# Loss to plot
loss_info = [
    ('train/box_loss', 'Training Box Loss'),
    ('train/cls_loss', 'Training Classification Loss'),
    ('train/obj_loss', 'Training OBJ Loss'),
    ('val/box_loss', 'Validation Box Loss'),
    ('val/cls_loss', 'Validation Classification Loss'),
    ('val/obj_loss', 'Validation obj Loss')
]

# Plot the metrics and loss from multiple experiments
metrics_filename, loss_filename = plot_metrics_and_loss(
    experiment_names=['exp40', 'exp38'],
    metrics_info=metrics_info,
    loss_info=loss_info,
    metrics_subplot_layout=(2, 2),
    loss_subplot_layout=(2, 3)
)

三、使用方法

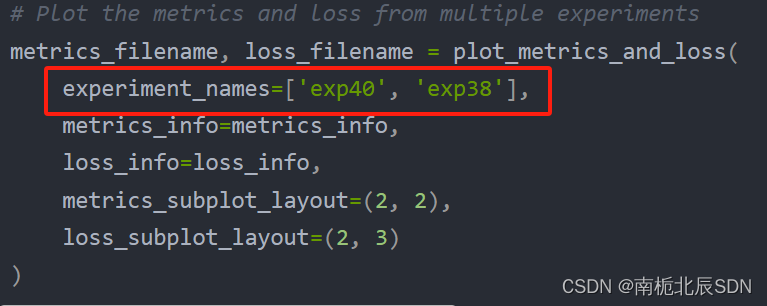

使用方式非常简单，我们首先在yolo文件夹根目录下创建一个python文件，将核心代码粘贴进去，代码其中experiment_names这个参数就代表我们的每个训练结果的名字， 我们只需要修改这个即可，我这里就是五个结果进行对比，修改完成之后大家运行该文件即可。
