1.前言

代码库目录结构：

# MMDetection3D 代码目录结构，展示主要部分
mmdetection3d
   |
   |- configs                    # 配置文件
   |- data                       # 原始数据及预处理后数据文件
   |- mmdet3d
   |     |- ops                  # cuda 算子（即将迁移到 mmcv 中）
   |     |- core                 # 核心组件
   |     |- datasets             # 数据集相关代码
   |     |- models               # 模型相关代码
   |     |- utils                # 辅助工具
   |     |- ...
   |- tools
   |     |- analysis_tools       # 分析工具，包括可视化、计算flops等
   |     |- data_converter       # 各个数据集预处理转换脚本
   |     |- create_data.py       # 数据预处理入口
   |     |- train.py             # 训练脚本
   |     |- test.py              # 测试脚本
   |     |- ...
   |- ...

任务介绍

 3D 目标检测按照输入数据模态划分可以分为：点云 3D 检测、纯视觉 3D 检测以及多模态 3D 检测（点云+图片）。

算法模型支持

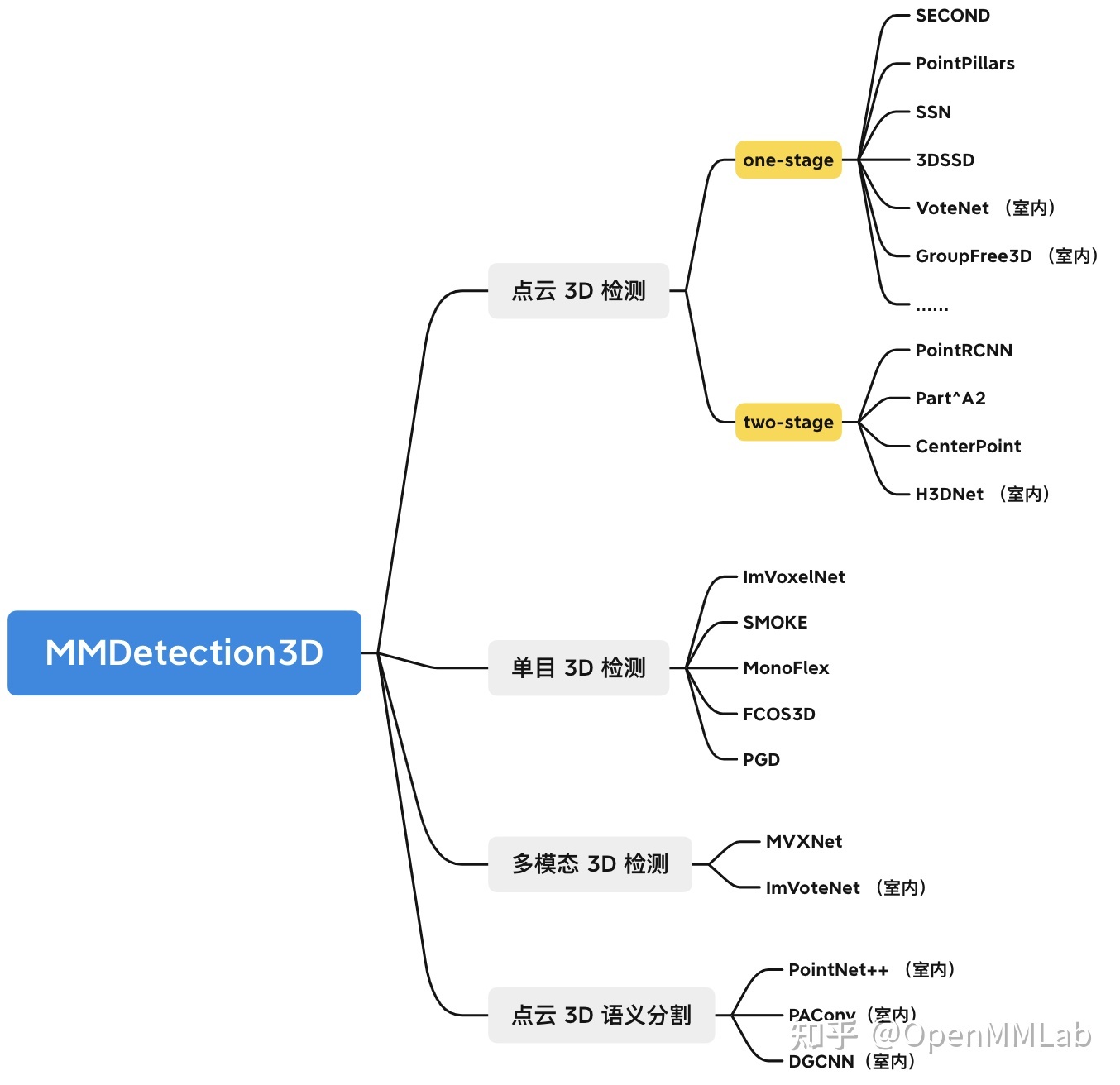

所有模型相关代码位于 mmdet3d/models 下，MMDetection3D 支持的各个方向的模型大体可以归类如下：

MMDetection3D 依赖于 MMDetection 和 MMSegmentation， 所以很多的模型及组件都是直接复用或者继承而来。目前在 MMDetection3D 内，整体模型的构建方式会根据任务类型被划分为三种方式，具体如下图所示：

点云目标检测

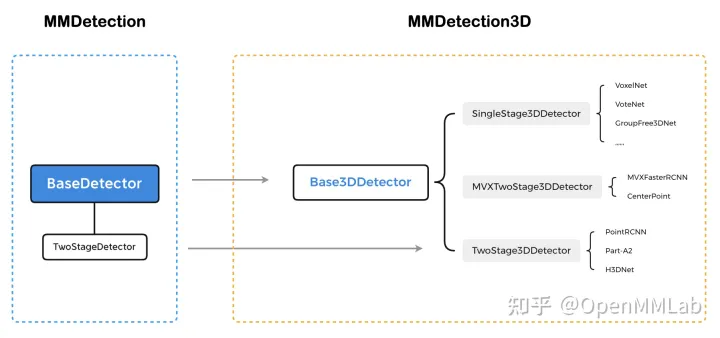

对于点云 3D 检测（多模态 3D 检测），我们继承自 MMDetection 中的 BaseDetector 构建了适用于 3D 检测的 Base3DDetector ，再根据检测中的单阶段和二阶段分别构造，需要注意的是不同于 SingleStage3DDetector，为了尽可能的复用已有的代码组件，二阶段检测器TwoStage3DDetector 同时继承自 Base3DDetector 和 TwoStageDetector。而由于多模态任务的特殊性，我们专门为多模态检测方法设计了 MVXTwoStage3DDetector，图中只列出了部分支持的模型算法。

 单目3D检测

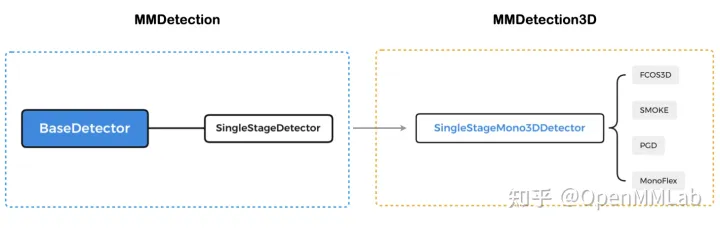

 对于单目 3D 检测，考虑到和 2D 检测输入数据的一致性，同时方便做 2D 检测的同学能快速的上手单目 3D 检测，我们继承自 MMDetection 中的 SingleStageDetector 构建了 SingleStageMono3DDetector，目前所支持的单目 3D 检测算法都是基于该类构建的。

 2.数据预处理

 该部分对应于 tools/create_data.py ，各个数据集预处理脚本位于 tools/data_converter 目录下。由于 3D 数据集的多样性，MMDetection3D 会对数据集做预处理。我们在官方文档里面介绍了不同的数据集的格式转换方法和命令，在这里我们从整体视角来看一下数据预处理的文件生成过程：

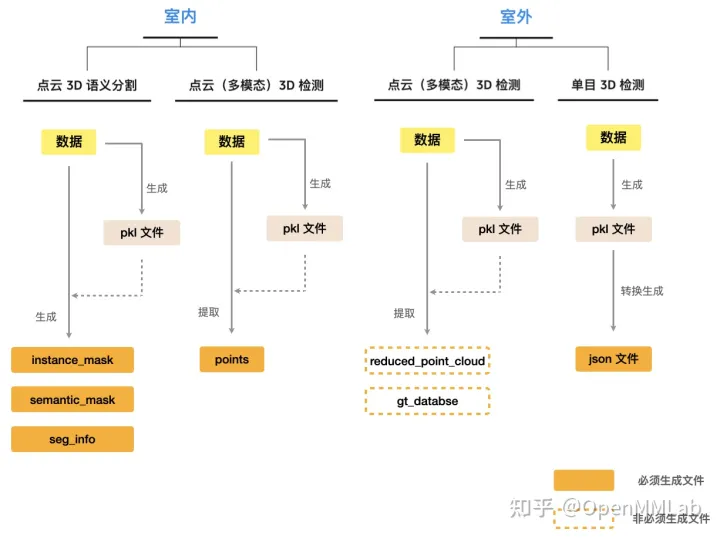

在 MMDetection3D 中，不同的任务和不同的场景（室内或室外）的数据预处理都会存在一定的区别，如上图所示，会产生不同的预处理后的文件，便于后续训练。

1. 对所有的任务和场景，我们统一使用数据处理脚本转换后的 pkl 文件，该文件包含数据集的各种信息，包括数据集路径、calib 信息和标注信息等等，从而做到各个数据集内部格式尽可能的统一。
2. 对于点云 （多模态）3D 检测，室内和室外数据集生成的文件是不一样的：

对于某些室外数据集，我们会借助 pkl 文件的信息进一步提取 reduced_point_cloud 和 gt_database：前者是仅包含前方视野的点云文件，通常存在于 kitti 数据集处理过程中，因为 kitti 数据集仅包含前方视野的标注；后者则是将包含在训练数据集的每个 3D 边界框中的点云数据分别提取出来得到的各个物体的点云文件，常用来在数据增强时使用（copy-paste)。

而对于室内数据集，由于室内点云较为密集的特点，通常会进行点云的下采样处理，保存在points内。

对于单目 3D 检测，由于在前面提到，整个模型构建的流程是遵循 2D 检测的，同样的在数据处理的过程中，在生成基本的 pkl 文件后，还需要将其转换为 coco 标注格式的 json 文件，该过程中会对 pkl 的标注信息做相应处理，实际在该任务中，pkl 文件用来提供 data 信息，json 文件提供标注信息。

3.模块抽象

和 MMDetection 一脉相承，整个 MMDetection3D 的模块内部抽象流程也主要包括 Pipeline、DataParallel、Model、Runner 和 Hooks。如果对DataParallel、Runner 和 Hooks这三个抽象模块不熟悉的同学，我们非常推荐大家先参考轻松掌握 MMDetection 整体构建流程(二)这篇文章中的【第二层模块抽象】部分了解这些抽象概念，在这里我们重点介绍不同的 Pipeline 。

3.1  Pipeline

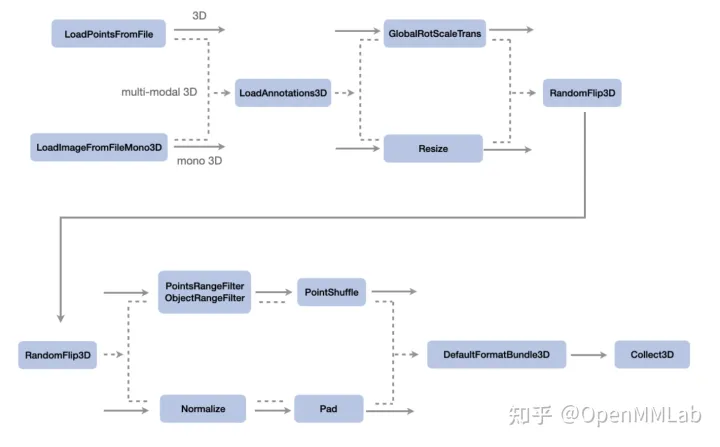

上图展示了三个比较典型的 3D 检测 pipeline, 流程自上而下分别是点云 3D 检测、多模态 3D 检测和单目 3D 检测，从上述的流程可以，pipeline 其实是由一系列的按照插入顺序运行的数据处理模块组成，接受数据字典，输出经过处理后的数据字典，MMDetection3D 对于点云 3D 检测提供了很多常用的 pipeline 模块，比如GlobalRotScaleTrans（点云的旋转缩放）、PointsRangeFilter / ObjectRangeFilter（限定了点云和物体的范围）、PointShuffle（打乱点云数据）；而对于单目 3D 检测基本就是直接调用 MMDetection 的数据处理模块，比如 Resize （图片缩放）、Normalize （正则化）、Pad （图片填充）；多模态检测则兼用两者。我们可以看到其实这些任务共享了部分的 pipeline 模块，比如 LoadAnnotations3D （标签载入）、RandomFlip3D（会对点云和图片同时进行翻转）、DefaultFormatBundle3D（数据格式化）、Collect3D （选取需要用于训练的数据和标签），这些代码都在 mmdet3d/datasets/pipeline 目录下。

4.训练和测试流程

在 轻松掌握 MMDetection 整体构建流程(二) 中的 【第三层代码抽象】部分中，按照训练和测试整体代码抽象流程-> Runner 训练和验证代码抽象 -> Model 训练和测试代码抽象的方式给大家进行了介绍，在这里我们简要概括前两部分：

首先我们训练和验证调用的是 tools/train.py 脚本，先进行 Dataset、Model 等相关类初始化，然后我们构建了一个 runner，最终模型的训练和验证过程是发生在 runner 内部的，而训练和验证的时候实际上是 runner 调用了 model 内部的 train_step 和 val_step 函数。

对如何从 tools/train.py 脚本开始到调用 train_step 和 val_step 函数的细节过程可以参考前述文章的【第三层代码抽象】部分，而理解了这两个函数调用流程就理解了 MMDetection3D 训练和测试流程。笔者在这一部分主要以 PointPillars 为例分析 MMDetection3D 中 Model 的训练和测试代码：

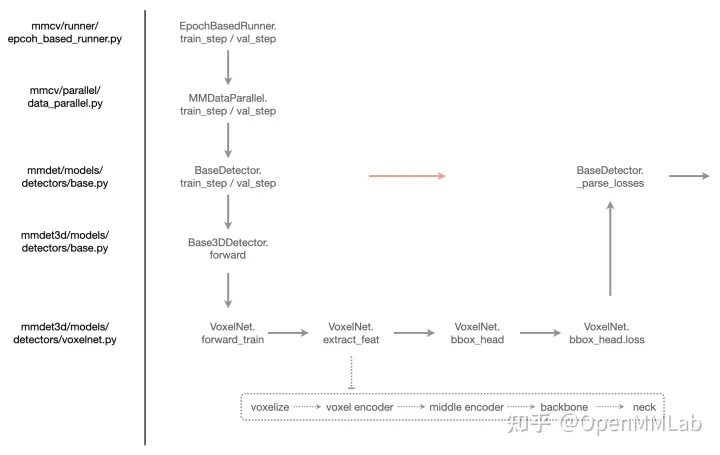

4.1 Train和val流程

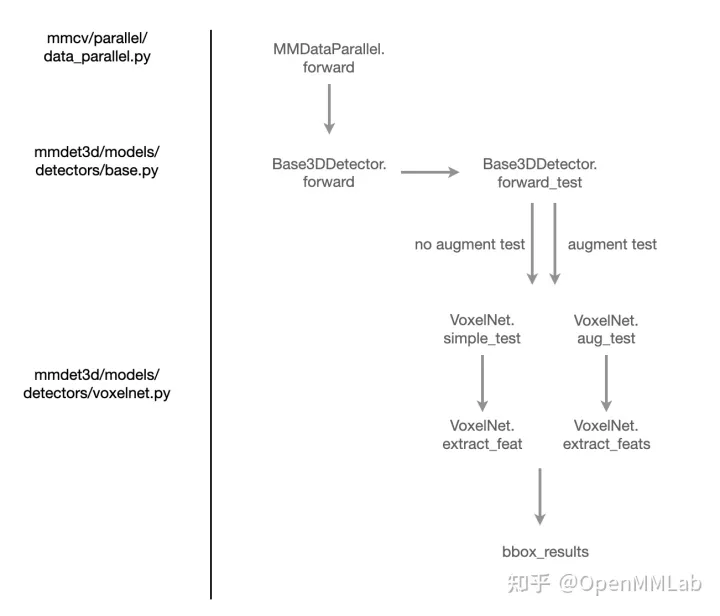

 4.2 test流程
