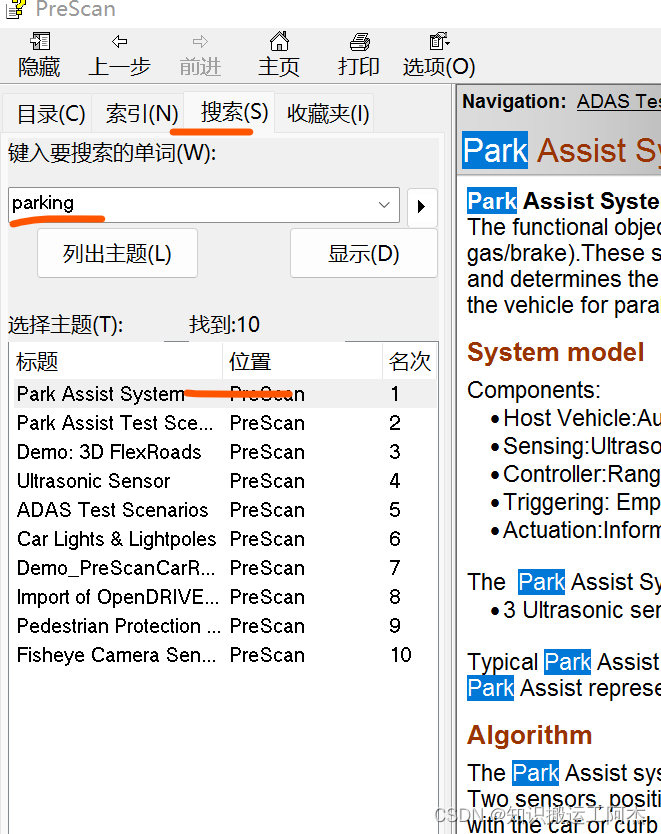

PreScan自带泊车模型

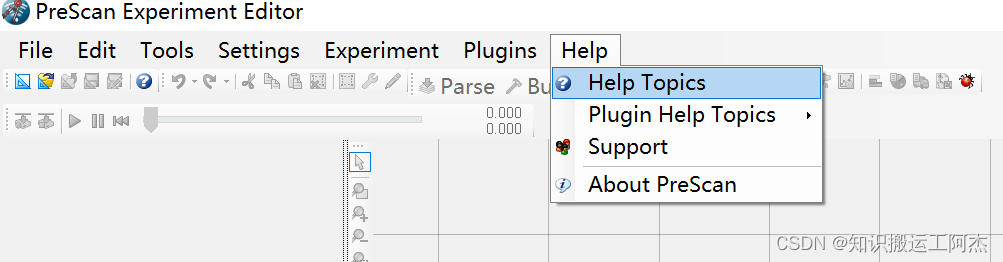

prescan有自带的泊车例子

停车辅助系统的功能目标是帮助驾驶员找到空停车位，并通过全自动应用程序（转向和油门/制动器）帮助驾驶员驶入停车位。这些系统设计用于提高停车操作期间的安全性和驾驶员舒适度。为本演示设计的算法首先收集有关车辆环境的信息，并确定障碍物的位置以找到停车场。其次，它计算并执行将汽车停在所需位置所需的（平行或间隔）停车轨迹。第三，它重新定位车辆以进行平行停车操作。

系统模型
组件：
·主车辆：奥迪A8，具有简单的车辆动力学和路径跟随器
·传感：超声波传感器
·控制器：基于范围和距离的自动停车控制器
·触发：空停车位（停车位停车：车辆宽度+偏移，平行停车：车辆长度+偏移）
·驱动：信息显示、转向和油门/制动器

驻车辅助系统使用以下超声波传感器传感器：
·3个超声波传感器（2个区域扫描传感器：6米，2度；1个驻车辅助传感器：1.5米，90度）

市场上提供的典型泊车辅助系统通常与其他ADA系统（ACC、AEBS等）和导航数据一起使用，以提高驾驶员的舒适性和安全性。建模的泊车辅助系统代表了PreScan设计和完全测试汽车工业中使用的当代控制算法的能力。
算法

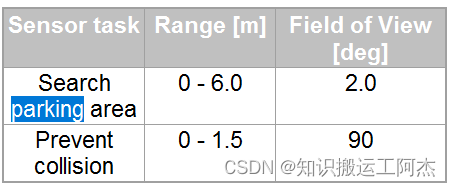

泊车辅助系统使用超声波传感器扫描环境，并测量停放车辆之间的空闲空间。主动车辆（奥迪A8）配备有三个超声波传感器。位于车辆左前侧和右侧的两个传感器用于搜索停车区域。第三个传感器位于车辆的中间后侧，用于防止与车辆或车辆后面的路缘发生碰撞。这些传感器的范围和视野如下表所示。

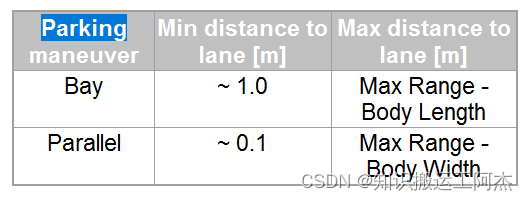

请注意，在场景中调整车辆的起始位置时，应考虑到超声波传感器范围决定了与停车道的最大垂直行驶距离。最小距离取决于机动。下表给出了概述。

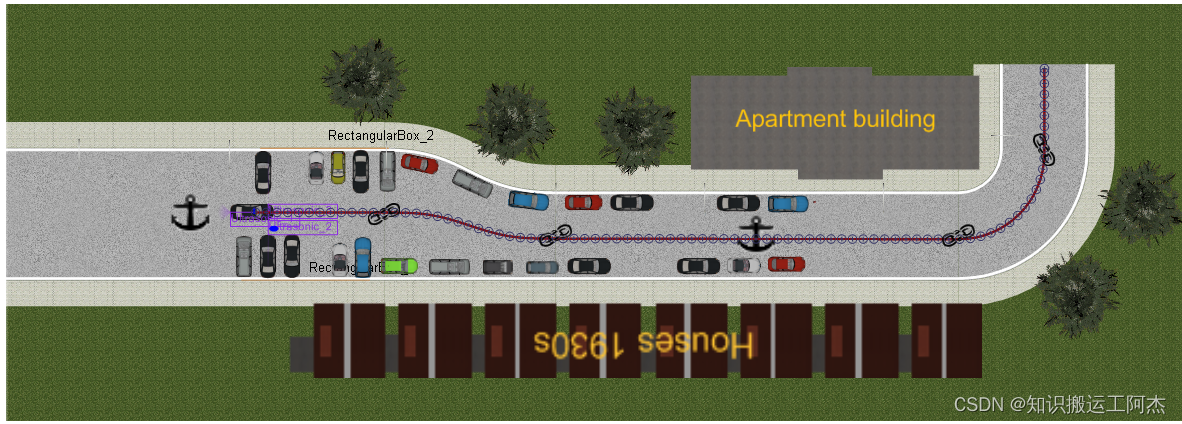

汽车使用人类驾驶员模型“带预览的路径跟随器”跟踪预定义的轨迹，直到找到停车区。模拟场景允许在道路左侧和右侧设置停车位和平行停车位（参见下图）。

一旦测量的空间等于或大于所需的最小空间，车辆制动并完全停止。如下图所示，用于检测具有活动车辆（红色）、传感器光束（绿色）、轨迹（黑色）和环境（蓝色）的平行（左侧）和间隔（右侧）停车区域。

一旦找到停车区域，车辆停止，就可以计算轨迹。

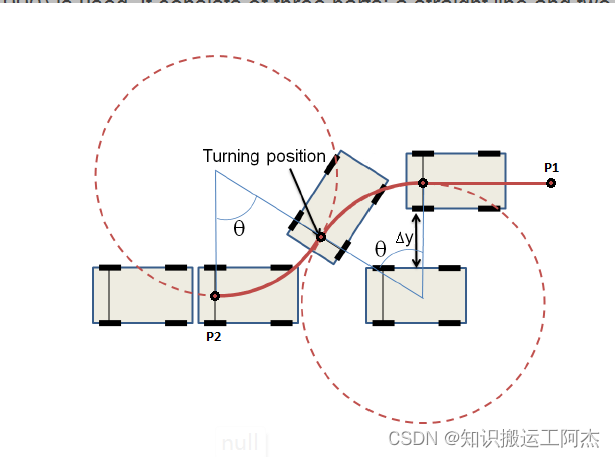

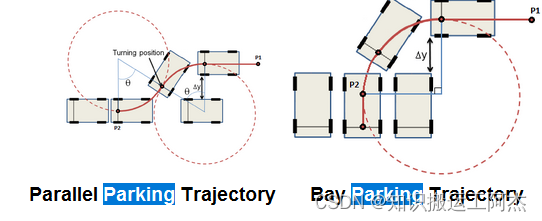

对于平行停车轨迹，使用最短路径（Reeds和Shepp，1990）。它由三部分组成：一条直线和两条圆弧（见下图左图，Choi等人，2011）。为了确定这些零件的长度和角度，需要P1和P2的x和y坐标。P1的位置很简单，因为它是车辆的起始位置，并且P2的位置可以在搜索停车区域期间获得。注意，平行停车轨迹不考虑停放在主车前后的车辆宽度。这可能导致在停车操作期间与停放的车辆发生碰撞。平行停车偏移因此被添加到计算的最小平行停车区域，以考虑停车车辆的宽度和/或非理想停车车辆的配置，以避免平行停车操作期间的碰撞。整个轨迹的车辆速度是恒定的，并设置为3.6 kph，以便阿克曼转弯几何可用于定义完全停车轨迹。

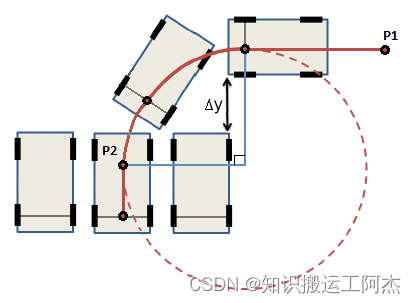

停车场轨道由两部分组成：直线和圆弧（见下图右图）。圆弧的角度始终为90度，因为假设了完美的垂直停车位操纵。直线的长度可以使用类似于用于寻找平行轨迹的推理来获得。该轨迹的车辆速度也是恒定的，并设置为3.6 kph。

停车操作完成后，车辆测量到车辆或其后面的路缘的距离，并在适当距离处停车。对平行停放的车辆执行额外的向前运动，以将车辆定位在车辆前方约1m处。

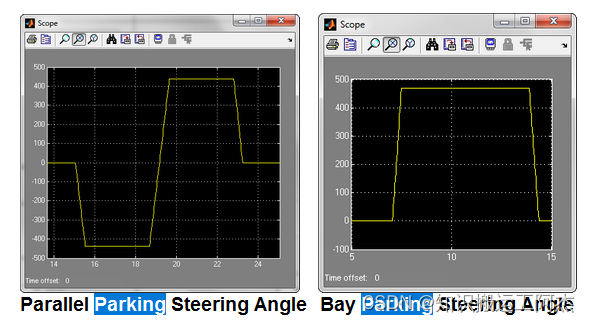

这种轨迹方法的主要优点是可以容易地获得方向盘角度。对于平行停车操作，方向盘角度对于直线为0，对于第一个圆弧为+/-最大值，对于第二个圆弧为-/+最大值。对于海湾停车操作，转向盘角度对于线性为0，而对于圆弧为+/-最大值。获得的转向角现在可以用作Simulink中“Dynamics_Simple”块的输入。驻车操纵期间的平行（左）和间隔（右）转向角示例见下图。请注意，方向盘角度在过渡期间线性增加或减少，这是为了防止车辆颠簸。

注：停车轨迹假设车辆相对于停车车道的完美平行起始位置。

向前行驶，搜索停车区-在这部分中，系统使用右前或左前的LRU测量停放车辆之间的空闲空间以及车辆宽度。车辆宽度用于确定车辆是沿停车位行驶还是沿平行停车车道行驶。一旦测得的空闲空间等于或大于所需的最小停车空间，且车辆处于正确的停车区域，系统将确定所需的停车位置。然后，车辆行驶一点
并且完全停止。

倒车行驶，执行停车操纵-在这部分中，计算停车路径，以便从当前位置开始达到所需位置。当路径已知时，可导出转向角，并可执行完整的驻车操纵。在路径末端，车辆直线向后行驶，并使用后面的SRU测量到车辆或路缘的距离。当物体离得太近时，系统制动，车辆完全停止。

向前行驶，重新定位车辆-本部分仅适用于平行停放的车辆。系统重新定位车辆，并将其置于车辆前方约1米处。

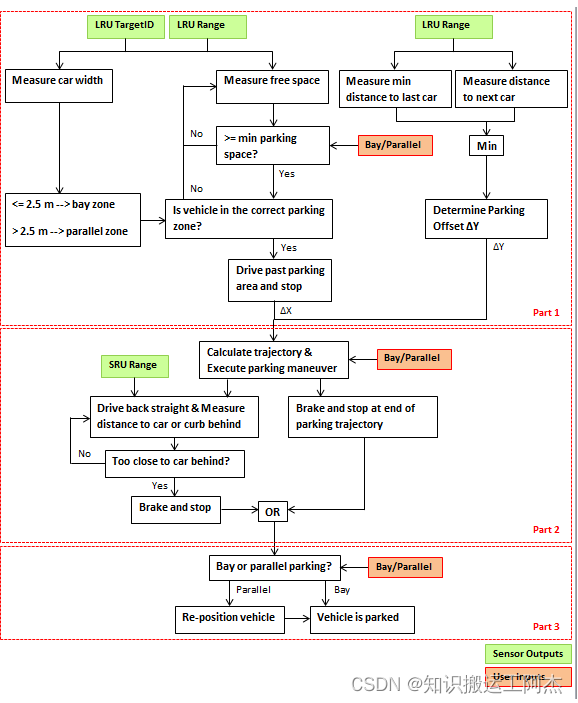

下图总结了泊车辅助系统的算法流程。

可视化特征
驱动程序控制台（GUI图）为用户提供了播放演示的机会。用户可以选择停车策略以及车辆应停在的道路一侧。此外，初始速度和期望速度可以在一定范围内设置（见下表）。

显示屏进一步显示车辆档位、方向盘角度、速度、制动压力、油门和状态。这样，用户可以容易地监视车辆。

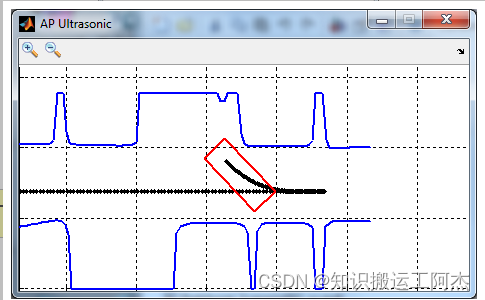

除显示外，还包括实时图形作为显示主车辆（红色）、扫描环境（蓝色）和轨迹（黑色）的可视化特征。在实践中，这可能增加驾驶员对系统的信心，并改善他们的协作。

注意：车辆通过其边界框而不是其实际形状进行可视化。这可能会导致超声波图上出现一些错误的碰撞（边缘）可视化

系统功能、假设和限制：
·传感器没有漂移、噪声或距离不确定性。
·系统能够动态地重新定位被跟踪对象。
·对所有周围区域进行持续监控，以检测和识别可用停车位。
·该系统不适用于弯曲道路。
·停车轨迹假定车辆相对于停车车道的完美平行起始位置。
·通过驾驶员控制台（GUI）向驾驶员通知车辆状态（搜索停车、执行机动等）。
·如上所述，车辆速度存在限制。
·系统将汽车停放在第一个可用的停车位–>用户只能使用GUI决定是否将汽车停放到停车位或平行停车配置中，而不是确切的停车位置。
·自动停车模块分别遵循平行和间隔停车的预定义操作，因此不可能在操作过程中停车。
·自动停车功能是使用路径跟随器设计的，因此，如果没有路径跟随器，系统不能直接使用。
·该系统不适用于弯曲道路。

注意：请注意，驻车辅助控制器已针对驻车辅助测试场景进行了优化，当在定义的测试场景之外使用时，无法保证控制器的性能。

驻车辅助控制器处理来自以下方面的信息：
·带预览的路径跟随器
·超声波传感器

并将车辆的动力学模型馈送，并将初始速度和期望速度提供给具有预览的路径跟随器。

4.如上图所示连接AP_DEMO块输入和输出，注意：
·AP_DEMO块需要连接到路径跟随器_Preview块的输出。
·车辆信息（位置[x，y，y]和速度[m/s]）是车辆速度，应取自自块。
·传感器读数（传感器背面、右侧和左侧）需要分别与超声波1、2和3 demux块连接。
·V[m/s]输入需要与Dynamics_Simple块输出连接。
·要连接档位输入，请使用Simulink块总线选择器，并从性能参数（Dynamics_Simple块的输出）中选择档位[-]信号。
·转向角[deg]、制动压力[bar]、油门、V0和自动换档输出应与Dynamics_Simple块输入连接。
·初始和期望速度[m/s]输出应与PathFollower_Preview块上的相应输入连接。

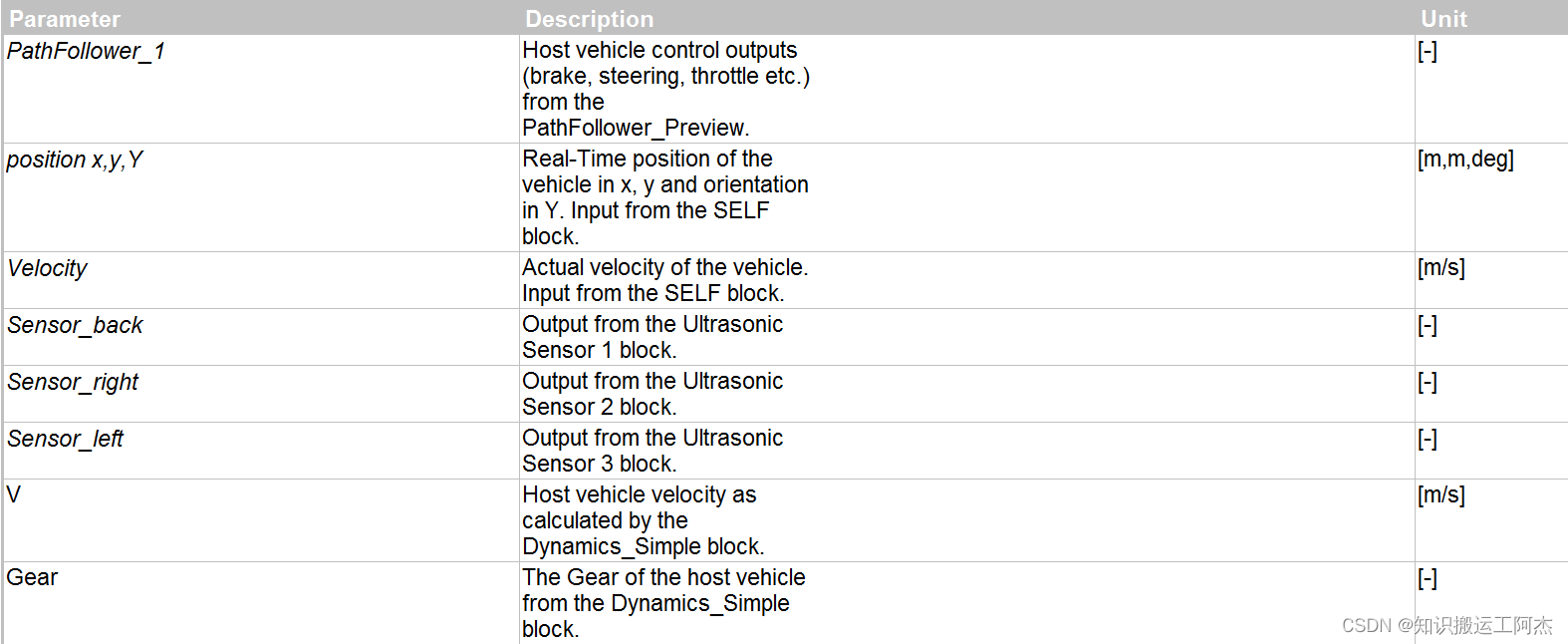

PathFollower_1
来自PathFollower_Preview的主车辆控制输出（制动、转向、油门等）。
[-]
位置x、y、y
车辆在x、y和y方向的实时位置。自块输入。
[m，m，deg]
速度
车辆的实际速度。来自自块的输入。
[m/s]
传感器_返回
从超声波传感器1块输出。
[-]
传感器_右
从超声波传感器2块输出。
[-]
传感器_左
从超声波传感器3块输出。
[-]
五、
由Dynamics_Simple块计算的主车辆速度。
[m/s]
排挡
来自Dynamics_Simple块的主车辆档位。
[-]

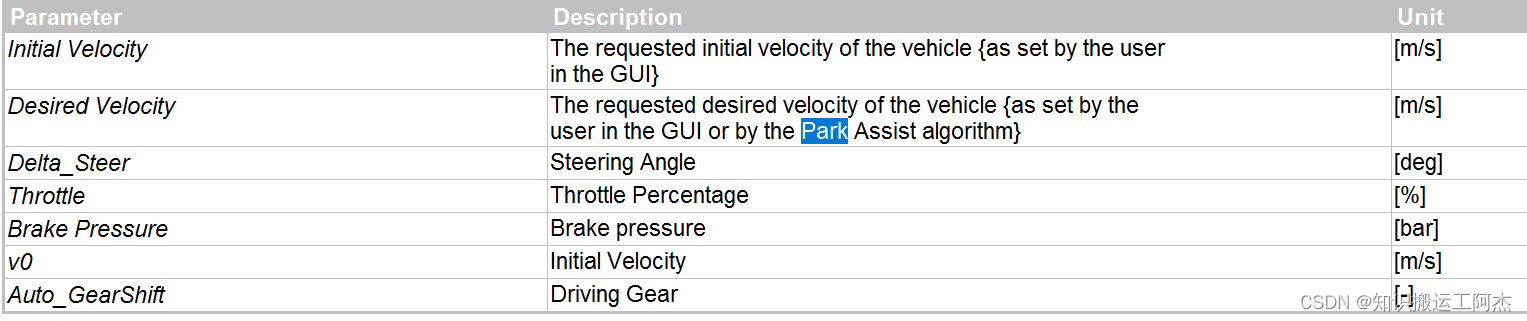

Output parameters
速度
请求的车辆初始速度｛由用户在GUI中设置｝
[m/s]
期望速度
请求的车辆期望速度{由用户在GUI中或通过泊车辅助算法设置}
[m/s]
Delta_Steer
转向角
[deg]
掐死
节气门百分比
[%]
制动压力
制动压力
[酒吧]
v0
初速度
[m/s]
自动变速
传动装置
[-]

必须初始化驻车辅助系统模型的一些设置。它们可在驻车辅助系统模型的汇编表中编辑（双击AP_DEMO块）。

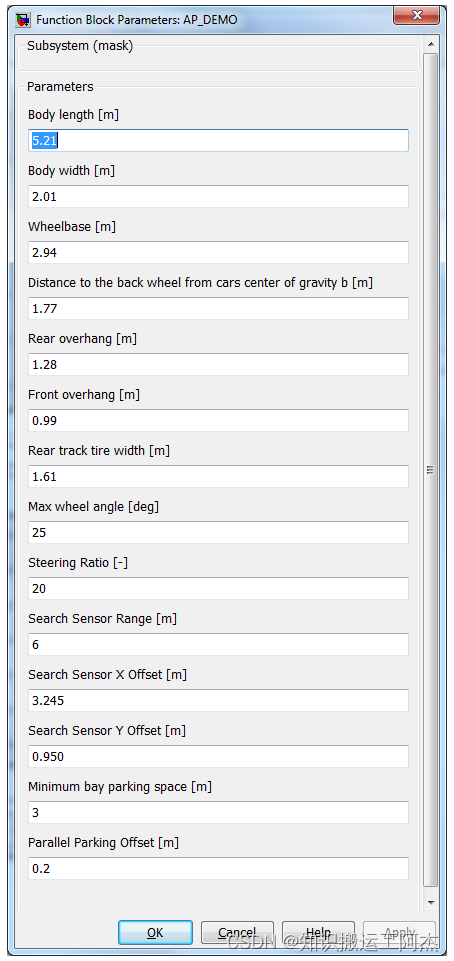

双击AP_DEMO块，将显示一个遮罩窗口（下图）：在此可以编辑倒车辅助参数；
·车身长度[m]-主机车辆车身长度：在GUI中主机车辆模型对象配置/动力学/自定义/动力学/BB长度下可用
·车身宽度[m]–主车辆车身宽度：在GUI中主车辆模型对象配置/动力学/自定义/动力学/BB宽度下可用
·轴距[m]–主车辆轴距（a+b）：在主车辆模型对象配置/动力学/自定义/动力学/a，…/b下的GUI中可用
·后距离[m]–从主车辆重心到后轮的距离：在GUI中主车辆模型对象配置/动力学/自定义/动力学/b下可用
·后悬[m]–主车辆后偏移：在GUI中主车辆模型对象配置/动力学/自定义/动力学/偏移下可用
·前悬伸[m]-主车辆前偏移量：（=车身长度-轴距-后悬伸）
·后履带轮胎宽度[m]–主车辆后履带轮胎的宽度
·马克斯。车轮角度[deg]–主车辆车轮的最大转向角
·转向比[-]–从方向盘角度到车轮转向角度的主车辆转向比
·搜索传感器范围[m]–搜索区域（左/右）超声波传感器的范围：
·搜索传感器XOffset[m]–搜索区域（左/右）超声波传感器的X位置（与主车辆重心的X距离）
·搜索传感器YOffset[m]–搜索区域（左/右）超声波传感器的Y位置（与主车辆重心的Y距离）
·最小停车位[m]–停车位配置中主车辆的最小允许停车位–>应大于车辆宽度
·平行停车偏移量[m]-假设其他车辆正确停车，根据主车辆长度和转向角/配置计算平行停车位。该偏移量被添加到计算的停车位，以考虑停车车辆的宽度和非理想停车车辆的配置，以避免平行停车操作期间的碰撞。

注：主车辆参数在主车辆模型对象配置/动力学/自定义/动力学下的预扫描GUI中可用

3.驻车辅助显示模块和视觉效果
显示模块是一个MATLAB GUI（图形用户界面），用于显示主车辆的主要参数。显示模块已作为驻车辅助控制器的一部分。
In order to enable the host vehicle visual effects, do as follows:

1.The block wheel_Z_disp will enable the suspension compression/extension due to the vehicle’s pitch. Its inputs and outputs are connected, keeping in mind that:
·The rotY [deg] input represents the pitch angle of the host vehicle and is taken from the SELF block (Roty [deg] output)
·The block’s outputs has to be connected to the VISUWheels_Mux block
·Fill-in the mask parameters by double click on the wheel Z disp block

要启用主车辆视觉效果，请执行以下操作：
1.块轮_Z_disp将由于车辆俯仰而启用悬架压缩/伸展。其输入和输出是连接的，请记住：
·rotY[deg]输入表示主车辆的俯仰角，并从自闭塞（rotY[deg]输出）中获取
·块的输出必须连接到VISUWheels_Mux块
·双击滚轮Z显示块，填写遮罩参数

2.通过将TSR控制器的制动灯输出连接到VISULightSource_Mux块的制动灯输入，可以实现制动灯的可视化。

泊车辅助系统提供预扫描场景
实际发生的
·ParkAssist_Scenario_001：城市直行道路场景，停车场位于道路的左侧和右侧，采用间隔和平行配置。该场景包含26辆车：1辆主动车和25辆被动车。
·倒车辅助系统_Scenario_002：停车方案1，车辆未对齐

1] Reeds，J.A.和Shepp，R.A.，1990，《向前和向后行驶的汽车的最佳路径》，太平洋数学杂志，第145卷，第367-393页。
[2] Choi，S.，Boussard，C.和D’Andrea-Novel，B.，2011，《自动平行停车的简易路径规划和鲁棒控制》，第18届IFAC世界大会论文集，第18卷，第656-661页。

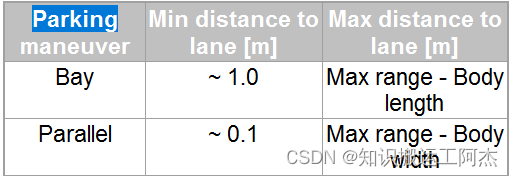

如果您想在场景中调整车辆的起始位置，则应考虑超声波传感器范围决定了与停车道的最大垂直行驶距离。最小距离取决于机动。下表给出了概述。
