三相PWM整流器PI双闭环控制Simulink

1.模型简介

本仿真模型基于MATLAB/Simulink（版本MATLAB 2017Rb）软件。建议采用matlab2017 Rb及以上版本打开。（若需要其他版本可联系代为转换）

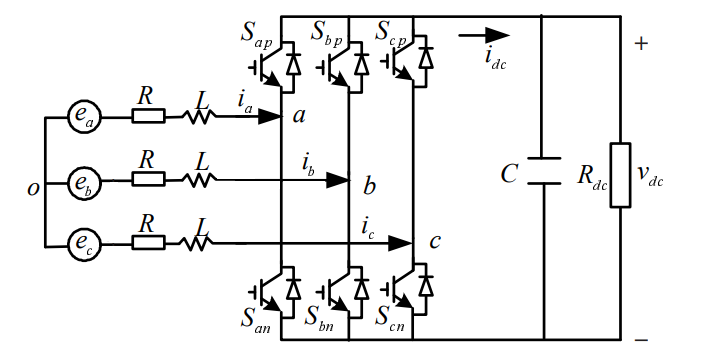

2.拓扑结构：

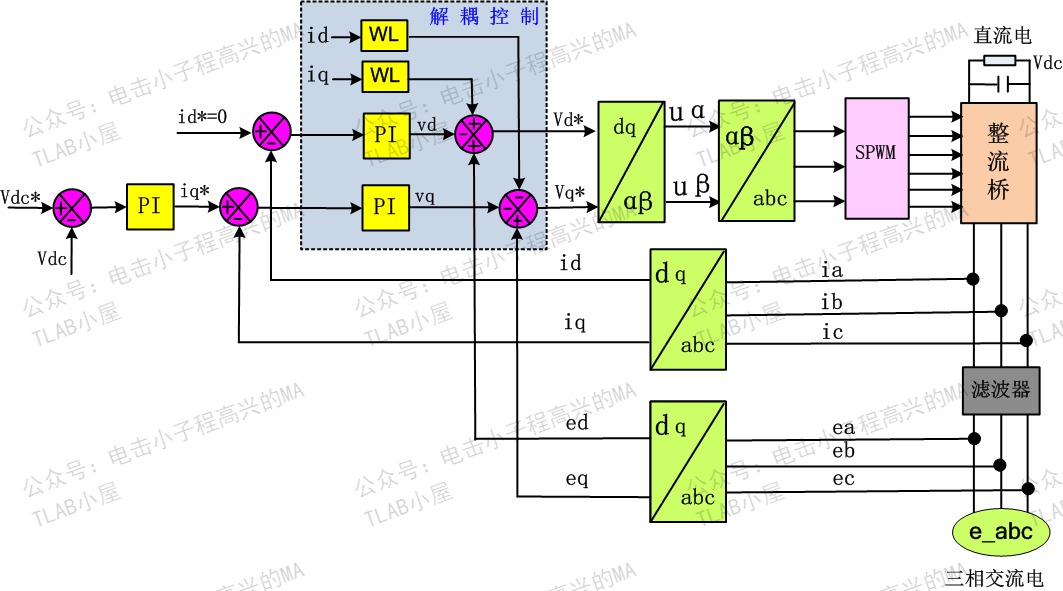

3.模型算法架构：

4.仿真算法：

（01）本仿真采用【q轴有功、d轴滞后无功】算法，和张兴的书介绍的一致。

（02）基于电压前馈+电流解耦（有功、无功解耦）。

（03）采用电压、电流双闭环控制来实现。电压调节器的输出作为有功电流的给定值。电流调节器用来独立调节系统的有功、无功电流，使系统的有功、无功电流实时跟踪指令电流值。

（04）外环电压环，采用PI控制。

（05）内环电流环，采用PI控制。

（06）电流控制，基于dq同步旋转坐标系。

（07）调制策略采用SPWM。

（08）畸变小，THD<5%。

（09）仿真模块涉及三相电网、滤波电感、三相整流桥、稳压电容、负载、PLL锁相环、基础坐标变换、PI控制、spwm调制模块、信号测量、信号显示等；

（10）各个模块，功能分类明确，容易理解。

5.仿真模型如下：

6.仿真结果：

【01】三相输入电压波形：

【01】三相输入电压波形：放大细节部分

【02】三相输入电流波形：

【03】b相输入电压和电流波形：

【04】输出电压波形：

【05】spwm驱动信号：（图片标识错误应为SPWM）

2.配套说明书【1万字+】：详细介绍建模所用知识
