直流电动机三级串电阻启动MATLAB仿真模型

关注公众号“电击小子程高兴的MATLAB小屋”获取模型

一、背景介绍

直流电动机直接启动时，电枢电流可达额定电流的10-15倍，可能损坏设备或电网。三级串联电阻启动是一种经典解决方案，通过在电枢回路中分阶段接入和切除电阻，逐步降低启动电流。其优势包括：

1. 限制启动电流：每级电阻切换时，电流被控制在安全范围内。
2. 平滑加速：通过逐级减小电阻，电动机转矩逐步增大，避免机械冲击。
3. 经济性：相较于电子调速方案，电阻启动成本较低。

二、模型介绍

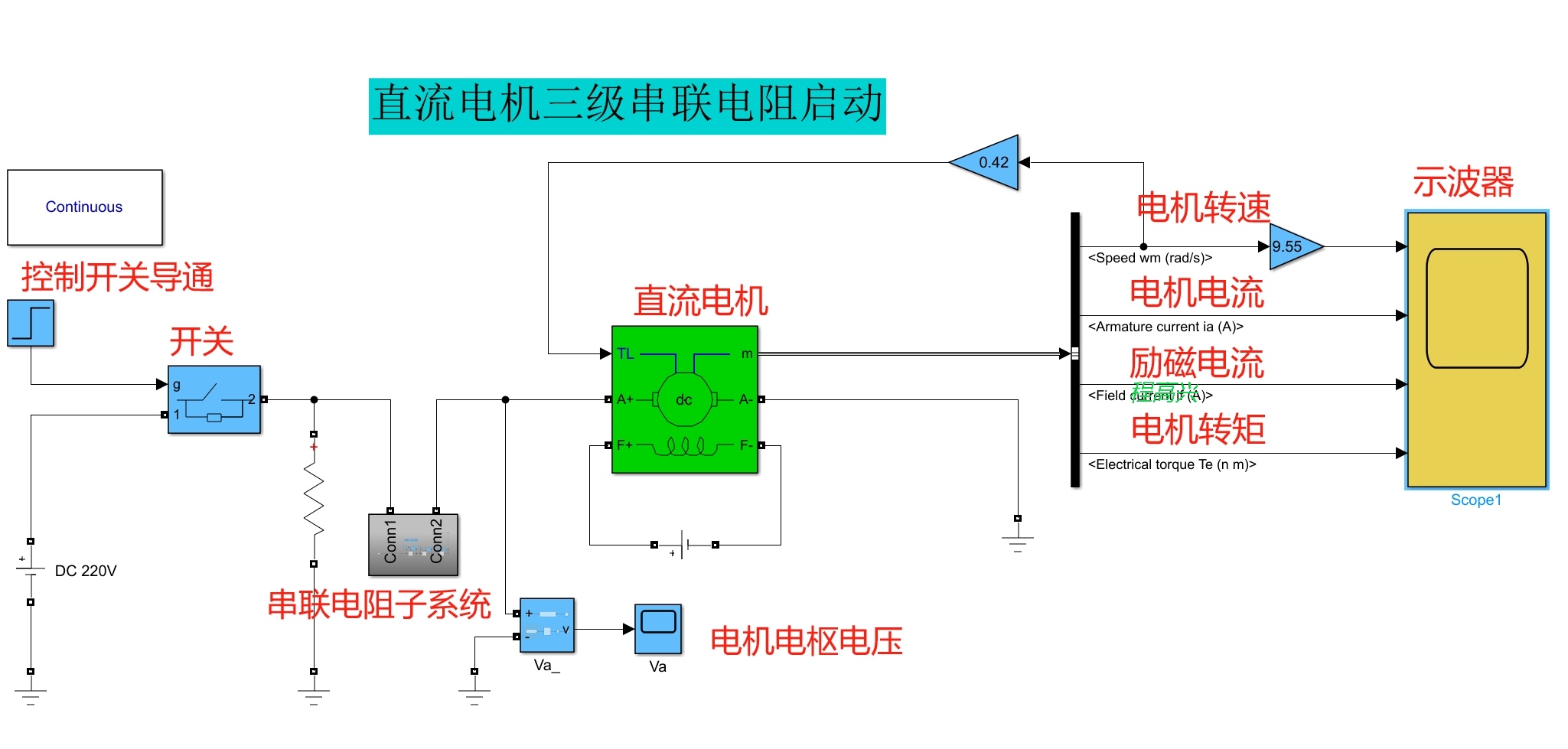

1. 仿真模型总图（仿真文件包含两个版本2020a与2013a，高版本的matlab可直接打开低版本）

模型包含以下核心模块：

• 直流电源：额定电压供电220V。
• 三级串联电阻模块
