一、问题描述及解决

在 ROS 2 中，默认情况下，节点的回调函数是在单线程执行器（Single-Threaded Executor）中执行的。这意味着所有回调函数都会在一个线程中顺序执行，不会并行运行。
最近有个项目需要需要多个回调函数同时运行，但是有些回调函数中有while循环，在实际使用上会影响其他回调函数的运行。但作为c++苦手，是在不想去嗑c++多线程使用方式，因此突然想起ROS2中似乎有多线程执行器（Multi-Threaded Executor）和回调组（Callback Groups）的概念，但在实际使用中遇到了不少问题，特以此贴总结回顾。
首先，第一次写出的代码如下

#include <chrono>
#include <memory>
#include <rclcpp/rclcpp.hpp>
#include "std_msgs/msg/int32.hpp"

using namespace std::chrono_literals;

class MultiThreadedPublisher : public rclcpp::Node
{
public:
  MultiThreadedPublisher() : Node("multi_threaded_publisher")
  {

    // // 声明回调组
    rclcpp::CallbackGroup::SharedPtr callback_group;
    rclcpp::CallbackGroup::SharedPtr callback_group_2;

    // // 实例化回调组
    callback_group = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);
    callback_group_2 = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);

    // callback_group = nullptr;

    timer1_ = this->create_wall_timer(5000ms, std::bind(&MultiThreadedPublisher::publish_message1, this), callback_group);

    timer2_ = this->create_wall_timer(1000ms, std::bind(&MultiThreadedPublisher::publish_message2, this), callback_group_2);
  }

private:
  void publish_message1()
  {
    RCLCPP_INFO(this->get_logger(), "Publishing on topic1: '%d'", 1);
  }

  void publish_message2()
  {
    RCLCPP_INFO(this->get_logger(), "Publishing on topic2: '%d'", 2);
  }

  rclcpp::TimerBase::SharedPtr timer1_;
  rclcpp::TimerBase::SharedPtr timer2_;
};

int main(int argc, char *argv[])
{
  rclcpp::init(argc, argv);
  auto node = std::make_shared<MultiThreadedPublisher>();

  // 使用多线程执行器
  rclcpp::executors::MultiThreadedExecutor executor;
  executor.add_node(node);
  executor.spin();

  rclcpp::shutdown();
  return 0;
}

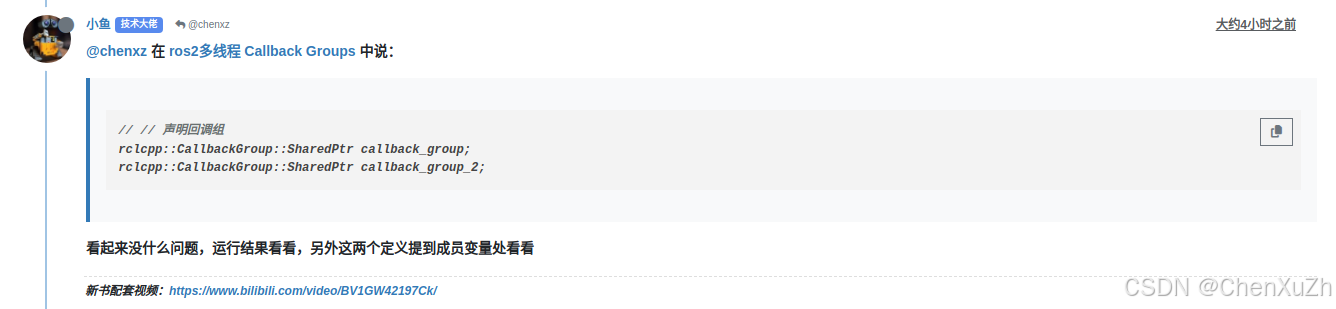

感兴趣的可以试一试，会发现根本无法运行，但是乍看之下似乎并没有问题，因此我也寻找了好久的问题原因，之后在鱼香ROS社区中提问时，有幸得到了小鱼大佬的点拨：
在这里插入图片描述
问题原因
callback_group 和 callback_group_2 被定义在构造函数内部，它们将作为局部变量存在，当构造函数执行完毕后，这些局部变量会被销毁。这会导致回调组失效，从而无法正确地执行回调函数。

解决方案
确保 callback_group 和 callback_group_2 被定义为类的成员变量，这样它们的生命周期将与类实例相同，不会在构造函数执行完毕后被销毁。

遂进行修改：

#include <chrono>
#include <memory>
#include <rclcpp/rclcpp.hpp>
#include "std_msgs/msg/int32.hpp"
#include <thread>

using namespace std::chrono_literals;

class MultiThreadedPublisher : public rclcpp::Node
{
public:
  MultiThreadedPublisher() : Node("multi_threaded_publisher")
  {

    // // 实例化回调组
    callback_group = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);
    callback_group_2 = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);

    // callback_group = nullptr;

    timer1_ = this->create_wall_timer(std::chrono::milliseconds(5000), std::bind(&MultiThreadedPublisher::publish_message1, this), callback_group);
    timer2_ = this->create_wall_timer(std::chrono::milliseconds(1000), std::bind(&MultiThreadedPublisher::publish_message2, this), callback_group_2);
  }

private:
  void publish_message1()
  {
    RCLCPP_INFO(this->get_logger(), "Publishing on topic1: '%d'", 1);
  }

  void publish_message2()
  {
    RCLCPP_INFO(this->get_logger(), "Publishing on topic2: '%d'", 2);
  }

  rclcpp::TimerBase::SharedPtr timer1_;
  rclcpp::TimerBase::SharedPtr timer2_;
  // // 声明回调组
  rclcpp::CallbackGroup::SharedPtr callback_group;
  rclcpp::CallbackGroup::SharedPtr callback_group_2;
};

int main(int argc, char *argv[])
{
  rclcpp::init(argc, argv);
  rclcpp::executors::MultiThreadedExecutor executor(rclcpp::ExecutorOptions(), 20, true);
  auto node = std::make_shared<MultiThreadedPublisher>();
  executor.add_node(node);
  executor.spin();
  rclcpp::shutdown();
  return 0;
}

这次可以完美运行啦！
但是之后又遇到了另外一个问题，但回调函数中有while循环时，使用ctrl+c是无法立刻结束程序的，之后在ros多线程C++多线程ROS程序CTRL C无法退出问题解决中找到了一丝灵感，之后根据一个大佬的开源代码，对程序进行了一下修改

#include <chrono>
#include <memory>
#include <rclcpp/rclcpp.hpp>
#include "std_msgs/msg/int32.hpp"
#include <thread>

bool ctrl_flag = false;

static void my_handler(int sig) // can be called asynchronously
{
  ctrl_flag = true; // set flag
}

using namespace std::chrono_literals;

class MultiThreadedPublisher : public rclcpp::Node
{
public:
  MultiThreadedPublisher() : Node("multi_threaded_publisher")
  {

    // // 实例化回调组
    callback_group = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);
    callback_group_2 = this->create_callback_group(rclcpp::CallbackGroupType::MutuallyExclusive);

    // callback_group = nullptr;

    timer1_ = this->create_wall_timer(std::chrono::milliseconds(5000), std::bind(&MultiThreadedPublisher::publish_message1, this), callback_group);
    timer2_ = this->create_wall_timer(std::chrono::milliseconds(1000), std::bind(&MultiThreadedPublisher::publish_message2, this), callback_group_2);
  }

private:
  void publish_message1()
  {
    while (1)
    {
      if (ctrl_flag == true)
      {
        rclcpp::shutdown();
        exit(0);
      }
      usleep(10000);
      RCLCPP_INFO(this->get_logger(), "Publishing on topic1: '%d'", 1);
    }
  }

  void publish_message2()
  {
    RCLCPP_INFO(this->get_logger(), "Publishing on topic2: '%d'", 2);
  }

  rclcpp::TimerBase::SharedPtr timer1_;
  rclcpp::TimerBase::SharedPtr timer2_;
  // 声明回调组 必须放在这里！！
  rclcpp::CallbackGroup::SharedPtr callback_group;
  rclcpp::CallbackGroup::SharedPtr callback_group_2;
};

int main(int argc, char *argv[])
{
  rclcpp::init(argc, argv);
  signal(SIGINT, my_handler);
  rclcpp::executors::MultiThreadedExecutor executor(rclcpp::ExecutorOptions(), 20, true);
  auto node = std::make_shared<MultiThreadedPublisher>();
  executor.add_node(node);
  executor.spin();
  rclcpp::shutdown();
  return 0;
  return EXIT_SUCCESS;
}

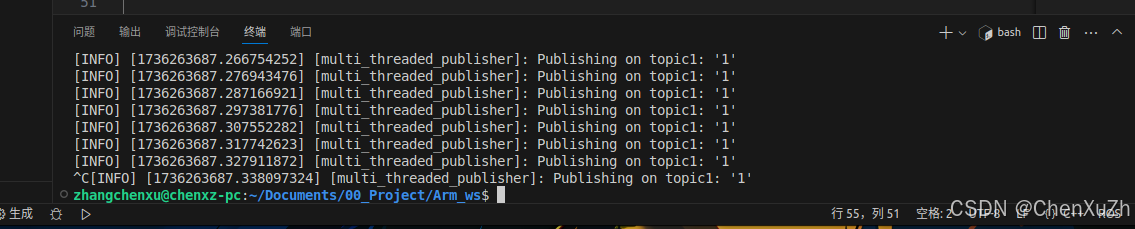

这样即使有while循环也可以结束程序
在这里插入图片描述

二、总结

2-1 什么地方可以使用回调组

在 ROS 2 中，回调组（Callback Groups）主要用于管理节点中的各种回调，以控制它们的执行方式和并发行为。以下是一些可以使用回调组的地方：
首先需要创建订阅选项，并设置回调组


    rclcpp::SubscriptionOptions options;
    options_1.callback_group = callback_group_1;

订阅者（Subscribers）
当你创建一个订阅者时，可以指定一个回调组。这样可以控制订阅者回调的执行方式，例如是否与其他回调并行执行。

auto subscription = this->create_subscription<std_msgs::msg::String>(
    "topic", 10, std::bind(&MyNode::topic_callback, this, std::placeholders::_1), options);

计时器（Timers）
计时器的回调也可以通过回调组来管理。这对于需要定期执行的任务非常有用，你可以通过回调组来控制这些任务的并发执行。

auto timer = this->create_wall_timer(
    std::chrono::milliseconds(1000), std::bind(&MyNode::timer_callback, this), options);

服务服务器（Service Servers）
服务服务器的回调可以使用回调组来管理。这对于需要在特定条件下并行处理多个服务请求的场景非常有用。

auto service = this->create_service<example_interfaces::srv::AddTwoInts>(
    "add_two_ints", std::bind(&MyNode::service_callback, this, std::placeholders::_1, std::placeholders::_2), options);

动态参数（Dynamic Parameters）
如果你使用动态参数，其回调也可以通过回调组来管理。这对于需要在参数变化时执行特定操作的场景很有用。

auto param_callback = this->add_on_set_parameters_callback(
    std::bind(&MyNode::param_callback, this, std::placeholders::_1), options);

客户端（Clients）
客户端的回调也可以使用回调组来管理，特别是在使用异步客户端时，你可以通过回调组来控制这些回调的执行方式.

auto client = this->create_client<example_interfaces::srv::AddTwoInts>(
    "add_two_ints", options);

2-2 回调组

互斥回调组（Mutually Exclusive Callback Group）：
这种回调组会阻止其内部的回调函数并行执行。换句话说，组内的回调函数会像在单线程执行器中一样顺序执行
。适用于需要确保回调函数不会同时访问共享资源的情况

可重入回调组（Reentrant Callback Group）：
这种回调组允许执行器以任何方式安排和执行组内的回调函数，没有限制。
这意味着不仅不同的回调函数可以并行执行，同一回调函数的不同实例也可以并发执行。适用于需要并行处理多个请求或消息的场景。

2-3 signal(SIGINT, my_handler);

在 C 或 C++ 程序中，signal(SIGINT, my_handler); 这行代码用于设置一个信号处理函数，以便在程序接收到 SIGINT 信号时调用 my_handler 函数。SIGINT 是一个中断信号，通常由用户按下 Ctrl+C 产生，用于请求程序终止.

解释各部分的作用：
signal 函数：

该函数用于设置信号处理函数。
原型：void (*signal(int signum, void (*handler)(int)))(int);
参数：
signum：要处理的信号类型。在本例中是 SIGINT。
handler：信号处理函数的指针。在本例中是 my_handler。
返回值：返回之前为该信号设置的处理函数指针，如果出错则返回 SIG_ERR。
SIGINT：

是一个信号类型，表示中断信号。当用户按下 Ctrl+C 时，操作系统会向当前进程发送 SIGINT 信号。

以上总结均来自KIMI，如有错误，烦请勘误
