前言：

这篇系列将从0开始搭建一个UVM验证平台，来帮助一些学习了SV和UVM知识，但对搭建完整的验证环境没有概念的朋友。

UVM前置基础：

1.UVM基础-factory机制、phase机制

2.UVM基础-组件（driver、monitor、agent...）

3.UVM基础-TLM通信机制（一）

4.UVM基础-TLM通信机制（二）

...还在更新

从零搭建一个UVM验证平台：

从零开始，搭建一个简单的UVM验证平台（一）

从零开始，搭建一个简单的UVM验证平台（二）

从零开始，搭建一个简单的UVM验证平台（三）

从零开始，搭建一个简单的UVM验证平台（四）

...还在更新

验证平台的组成

DUT编写(Design Under Test)

Driver搭建

factory机制

objection机制

验证平台的组成

① 验证平台要模拟DUT的各种真实使用情况，这意味着要给DUT施加各种激励，激励的功能是由driver来实现的。

② 验证平台要能够根据DUT的输出来判断DUT的行为是否与预期相符合，完成这个功能的是计分板（scoreboard，在SV中被称为checker）。

③ 验证平台要收集DUT的输出并把它们传递给scoreboard，完成这个功能的是monitor。

④ 验证平台要能够给出预期结果。假设DUT是一个加法器，那么当在它的加数和被加数中分别输入1，即输入1+1时，期望DUT输出2。当DUT在计算1+1的结果时，验证平台也必须相应完成同样的过程，也计算一次1+1。在验证平台中，完成这个过程的是参考模型（reference model）。

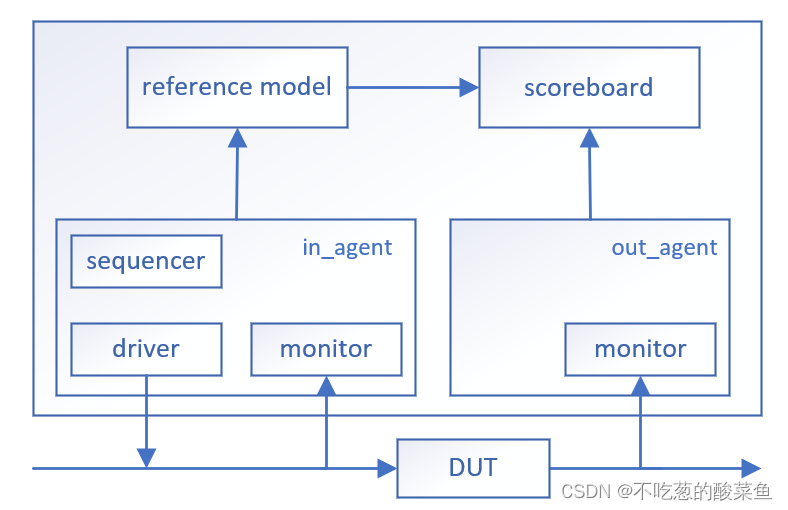

一个简单的验证平台框图如图所示。

DUT编写(Design Under Test)

driver是验证平台最基本的组件，是整个验证平台数据流的源泉。

假设有一个DUT（design under test）被如下描述：

module dut(
  input             clk           ,
  input             rstn          ,
  input      [7:0]  data_i        ,
  input             data_i_valid  ,
  output reg [7:0]  data_o        ,
  output reg        data_o_valid
);

always @(posedge clk)begin
  if(!rstn)begin
    data_o       <= 8'd0;
    data_o_valid <= 1'b0;
  end
  else begin
    data_o       <= data_i;
    data_o_valid <= data_i_valid;
  end
end

endmodule

有如上一个DUT需要被我们验证，上面这个设计的功能非常简单，输入数据data_i和其数据有效信号data_i_valid，打一拍输出。data_o_valid是输出数据有效信号。

Driver搭建

UVM是一个库，在这个库中所有的东西几乎都是用类（class）实现的。类是System verilog 面向对象编程语言中最伟大的发明之一，是面向对象的精髓。

类有函数（function）和任务（task），通过这些函数和任务可以完成driver的输出激励功能、完成monitor的监测功能、完成参考模型的计算功能、完成scoreboard的比较功能。

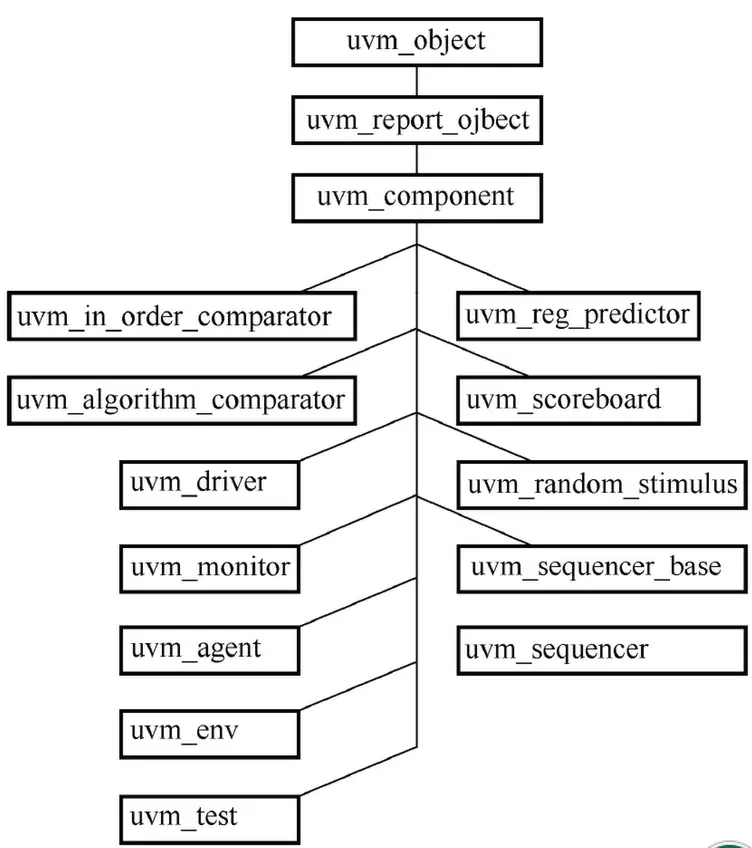

类的三要素封装、继承和多态，继承是类最总要的特性之一，我们在搭建验证环境时，要保证验证平台中所有的组件应该继承于UVM中的类。

UVM验证平台中的driver应该派生自uvm_driver，一个简单的driver可以如下所示。

`include "uvm_macros.svh"
import uvm_pkg::*;

class my_driver extends uvm_driver;
  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
  endfunction
  extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
  top_tb.data_i       <= 8'd0;
  top_tb.data_i_valid <= 1'b0;
  while(!top_tb.rstn)
    @(posedge top_tb.clk);
  for(int i = 0; i < 256; i = i+1)begin
    @(posedge top_tb.clk)
    top_tb.data_i <= $urandom_range(0,255);
    top_tb.data_i_valid <= 1'b1;
    `uvm_info("my_driver", "data is drived", UVM_LOW)
  end
  @(posedge top_tb.clk);
  top_tb.data_i_valid <= 1'b0;
endtask

这个driver的功能就是向data_i发送256个随机数据，同时将输入数据有效信号data_i_valid拉高，当数据发送完毕后，将data_i_valid信号拉低。在这个driver中有两点需要注意：

① 所有派生自uvm_driver的类的new函数有两个参数，一个是string类型的name，一个是uvm_component类型的parent。这两个参数是必不可少的是uvm_component所要求的。每一个派生自uvm_component或其派生的类在其new函数中需要指明两个参数：name和parent，这是uvm_componet类的一大特征。uvm_driver是一个派生自uvm_component的类，所以自然也会有name和parent两个参数。

② driver所做的事几乎都在main_phase中完成。UVM由phase来管理验证平台的运行，这些phase统一咦xxxx_phase来命名，且都有一个类型为uvm_phase、名字为phase的参数。main_phase是uvm_driver中预先定义好的一个任务。因此几乎可以简单地认为，实现一个driver等于实现其main_phase。

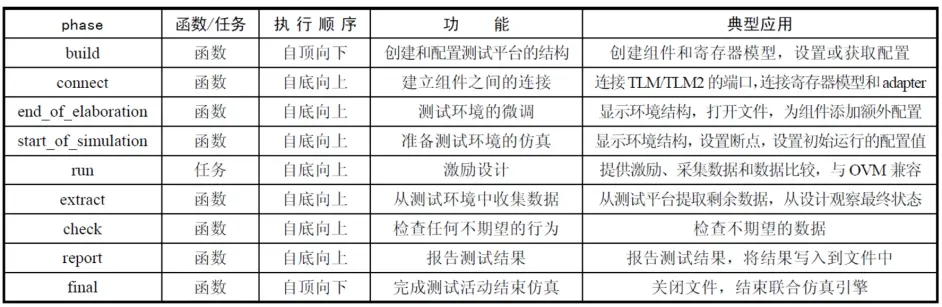

上图为一个完整的phase全过程。

driver中还出现了uvm_info宏（除此之外还有uvm_error宏和uvm_warning宏），它有三个参数，第一个参数是字符串，用于打印的信息归类；第二个参数也是字符串，是具体需要打印的信息；第三个参数是冗余级别，表示这个命令的紧急程度。针对第三点，在验证平台中，某些信息是非常关键的，这样的信息可以设置为UVM_LOW，而有些信息可有可无就可以设置为UVM_HIGH，介于两者之间则是UVM_MEDIUM。UVM默认只显示UVM_MEDIUM或者UVM_LOW的信息。

uvm_info宏非常强大，它包含了打印信息的物理文件来源、逻辑节点信息（在UVM树种的路径索引）、打印时间、对信息的分类组织及打印的信息。因此在搭建验证平台时应该尽量使用uvm_info宏取代display语句。

定义了my_driver类后还需要将其实例化。类的定义和类的实例化是存在区别的，类的定义是class-end块，定义一个类，告诉类有哪些功能。而类的实例化是使用new（）函数来创建一个实例。

class A;
...
endclass

A a_inst;
a_inst = new();

仿真器接到new的指令后，就会在内存中划分出一块空间，在划分前，会首先检查是否已经预先定义过这个类，在已经定义过的情况下，按照定义中所指示的“条文”分配空间，并且把这块空间的指针返回给a_inst，之后就可以通过a_inst来查看类中的各个成员变量，调用成员函数/任务等。对于大部分类来说，如果只定义而不实例化，是没有任何意义的；而如果不定义就直接实例化，仿真器就会报错。

对my_driver实例化并且最终搭建的验证平台如下：

`timescale 1ns/1ps
`include "uvm_macros.svh" //这是UVM中的一个文件，包含了众多宏定义

import uvm_pkg::*;        //只有导入了这个库，编译器在编译my_driver.sv文件时才会认识其中继承的uvm_driver等类名

`include "my_driver.sv"

module top_tb;

reg clk,rstn;
reg  [7:0] data_i;
reg  data_i_valid;
wire [7:0] data_o;
wire data_o_valid;

dut my_dut(
  .clk            (clk)           ,
  .data_i         (data_i)        ,
  .data_o         (data_o)        ,
  .data_i_valid   (data_i_valid)  ,
  .data_o_valid   (data_o_valid)
);

initial begin
  my_driver drv; // instance
  drv = new("drv", null);
  drv.main_phase(null);
  $finish();
end

initial begin
  clk = 0;
  forever begin
    #100 clk = ~clk;
  end
end

initial begin
  rstn = 1'b0;
  #1000
  rstn = 1'b1;
end

endmodule

仿真结果：

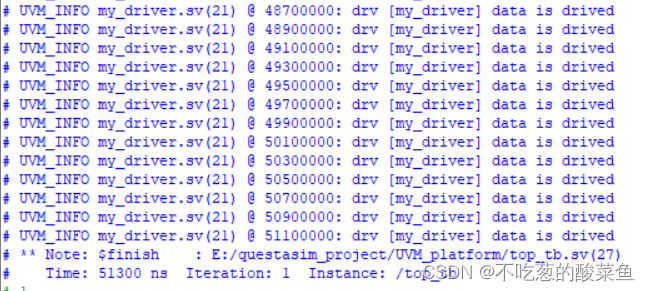

在仿真窗口中可以看到，data is drived 被输出了256次。

factory机制

到这里我们实现了使用driver给DUT送激励的验证操作，但其实用简单的SV也能实现这样的功能，使用UVM的特性需要引入factory机制，实现：自动创建一个类的实例并调用其中的函数（function）和任务（task）。

在我们原来写的生成激励的driver.sv上做些修改：

`include "uvm_macros.svh"
import uvm_pkg::*;

class my_driver extends uvm_driver;
  `uvm_component_utils(my_driver)  //注册
  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
    `uvm_info("my_driver", "new is called", UVM_LOW)
  endfunction
  extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  top_tb.data_i       <= 8'd0;
  top_tb.data_i_valid <= 1'b0;
  while(!top_tb.rstn)
    @(posedge top_tb.clk);
  for(int i = 0; i < 256; i = i+1)begin
    @(posedge top_tb.clk)
    top_tb.data_i <= $urandom_range(0,255);
    top_tb.data_i_valid <= 1'b1;
    `uvm_info("my_driver", "data is drived", UVM_LOW)
  end
  @(posedge top_tb.clk);
  top_tb.data_i_valid <= 1'b0;
endtask

和之前的driver不同的是在class定义的中间加入了注册宏，uvm_component_utils（my_driver）

引入了工厂机制之后，就可以自动化的运行类中的function和task，非常方便。在top_tb.sv文件中将my_driver的实例化和main_phase的调用替换为run_test("my_driver")

initial begin
    my_driver drv;
    drv = new("drv", null);
    drv.main_phase(null);
    $finish();
end

//将上述initial替换为下面的initial语句块

initial begin
  run_test("my_driver");
end

之所以会自动运行是因为，在注册了工厂之后，run_test语句会自动创建一个my_driver的实例，并且会自动调用my_driver的main_phase。传递给run_test的是一个字符串，UVM会根据这个字符串创建了其所代表的一个实例。

注意：所有派生自uvm_component及其派生类的类，注册的时候都应该使用uvm_componet_utils（）宏注册。

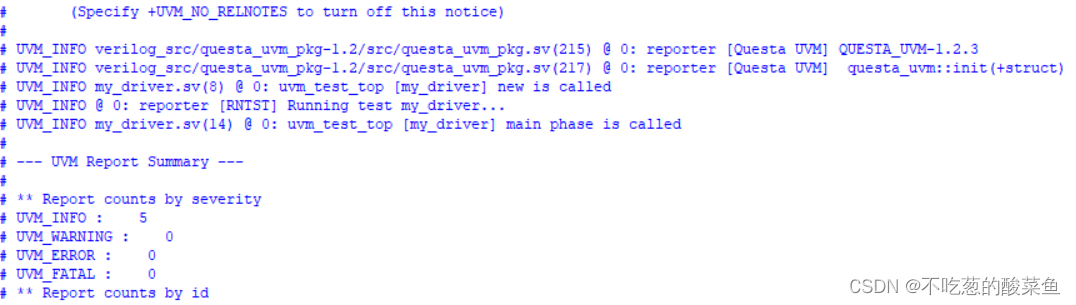

但从仿真的结果我们会发现，输出了main phase is called但是没有输出256次data is drived，而main_phase是一个完整的任务，没理由只执行第一句，而后面的代码不执行。这就牵扯到了UVM的objection机制。

objection机制

在上面的代码中，我们并没有使用finish函数来终止验证平台，但验证平台确实是关闭了。在UVM中通过objection机制来控制验证平台的关闭。

在每个phase中，UVM会检查是否有objection被提起（raise_objection），如果有，那么等待这个objection被撤销（drop_objection）后停止仿真；如果没有，则马上结束当前phase。

我们在前面使用工厂机制自动创建并执行main_phase的实例my_driver中没有提起objection，但是还是执行了my_driver的第一条语句

`uvm_info("my_driver", "main_phase is called", null);

是不是和我们这里说的“如果没有提起objection，则马上结束当前phase”矛盾呢？其实不是的，这涉及到一个仿真时间片的概念，仿真器首先要进入到my_driver，才能检测本实例是否把objection提起，在进入my_driver的0时刻，宏定义uvm_info就已经执行了，与此同时，仿真器没检测到objection被提起，继而退出，这并不与uvm_info被执行排斥。

加入objection机制在my_driver的main_phase首尾，在头部raise_objection，在task尾部，drop_objection。

修改my_driver.sv的代码为：

`include "uvm_macros.svh"
import uvm_pkg::*;

class my_driver extends uvm_driver;
  `uvm_component_utils(my_driver)  //注册
  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
    `uvm_info("my_driver", "new is called", UVM_LOW)
  endfunction
  extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
  phase.raise_objection(this);
  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  top_tb.data_i       <= 8'd0;
  top_tb.data_i_valid <= 1'b0;
  while(!top_tb.rstn)
    @(posedge top_tb.clk);
  for(int i = 0; i < 256; i = i+1)begin
    @(posedge top_tb.clk)
    top_tb.data_i <= $urandom_range(0,255);
    top_tb.data_i_valid <= 1'b1;
    `uvm_info("my_driver", "data is drived", UVM_LOW)
  end
  @(posedge top_tb.clk);
  top_tb.data_i_valid <= 1'b0;
  phase.drop_objection(this);
endtask

在执行drop_objection语句之前，必须先调用raise_objection语句，这两者总是成对出现。

加入了raise_objection和drop_objection之后我们会发现"data is drived"按照预期输出了256次。

另外再提一点，UVM检查是否提起objection，就是在进入main_phase的瞬间，因此，在进入main_phase之后就必须立刻提起objection，而不能经过任何带有延时的语句譬如@（posedge clk）或者 #1，但凡在raise_objection之前带有延时语句，那么这个objection就不会被检测到，进而导致main_phase立即退出。

至此，我们的一个仅含有driver的验证平台就搭建完了，到此为止我们总共涉及了几个知识点：类的继承与派生、factory工厂机制、phase机制、objection机制。后面我们还会在这基础之上添加virtual interface、添加 transaction、monitor组件、agent组件以及sequence组件等等。
