UEC++学习（十）武器添加开火特效

已于 2024-02-26 11:35:31 修改
阅读量389 收藏 7
点赞数 4
分类专栏： UEC++学习 文章标签： 学习
于 2024-01-30 11:35:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_58814201/article/details/135913626
版权

目录

枪口特效

（1）单发枪

（2）连发枪

弹道特效

击中特效

枪口特效

（1）单发枪

在武器类中添加NiagaraSystem和NiagaraComponent组件两个变量，

	class UNiagaraSystem;
    class UNiagaraComponent;

    //枪口特效
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		UNiagaraSystem* MuzzleFX;

	//返回枪口特效组件
	UNiagaraComponent* SpawnMuzzleFX();

在Cpp中

UNiagaraFunctionLibrary::SpawnSystemAttached（）

#include "NiagaraFunctionLibrary.h"
#include "NiagaraComponent.h"


UNiagaraComponent* ASTUBaseWeapon::SpawnMuzzleFX()
{
	//在枪口生成特效
    //WeaponMesh是武器骨骼网格体
	return UNiagaraFunctionLibrary::SpawnSystemAttached
	(
		MuzzleFX,
		WeaponMesh,
		"MuzzleFlashSocket",
		FVector::ZeroVector,
		FRotator::ZeroRotator,
		EAttachLocation::SnapToTarget,
		true
	);
}

（2）连发枪

在头文件中

class UNiagaraComponent;


    UPROPERTY()
		UNiagaraComponent* MuzzleFXComponent;

	void InitMuzzleFX();
	void SetMuzzleFXVisibility(bool Visible);

在CPP中

SetPaused（）：停止

SetVisibility（）：可见

#include "NiagaraComponent.h"

void ASTURifleWeapon::InitMuzzleFX()
{

    //这个SpawnMuzzleFX在上面单发枪基类实现的
	MuzzleFXComponent = SpawnMuzzleFX();
	SetMuzzleFXVisibility(true);
}

void ASTURifleWeapon::SetMuzzleFXVisibility(bool Visible)
{
	if (MuzzleFXComponent)
	{
		MuzzleFXComponent->SetPaused(!Visible);
		MuzzleFXComponent->SetVisibility(Visible, true);
	}
}

然后在开枪时激活，停止时关闭

void ASTURifleWeapon::Fire()
{
	InitMuzzleFX();
	GetWorldTimerManager().SetTimer(FireTimerHandle, this, &ASTURifleWeapon::MakeShot, TimerBetweenShots, true);
}

void ASTURifleWeapon::StopFire()
{
	GetWorldTimerManager().ClearTimer(FireTimerHandle);
	SetMuzzleFXVisibility(false);
}

弹道特效

在武器头文件中

    class UNiagaraComponent;
    class UNiagaraSystem;


    //弹道特效
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		UNiagaraSystem* TraceFX;

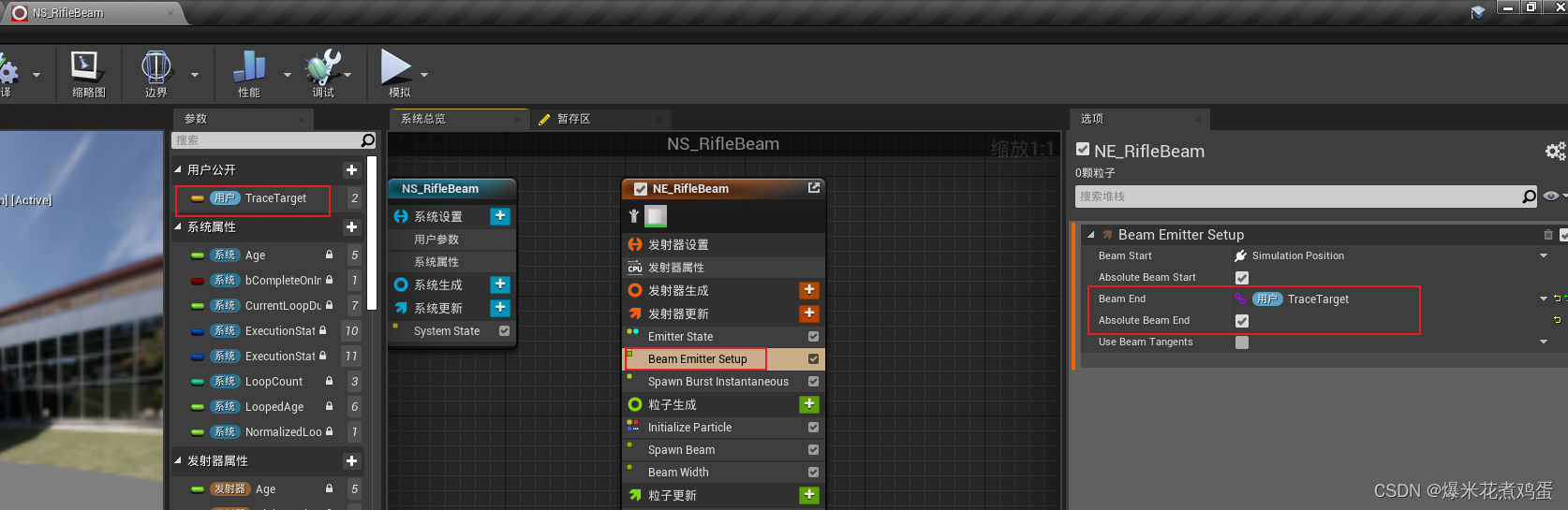

    //这个TraceTargetName 是Niagara特效中的变量名
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		FString TraceTargetName = "TraceTarget";


    void SpawnTraceFX(const FVector& TraceStart, const FVector& TraceEnd);

在CPP中

其中的一些函数实现在C++学习（六）中可以找到

主要是将射线检测到的落点作为弹道特效的落点

UNiagaraFunctionLibrary::SpawnSystemAtLocation（）：生成特效

SetNiagaraVariableVec3（）：

#include "NiagaraComponent.h"
#include "NiagaraFunctionLibrary.h"


void ASTURifleWeapon::MakeShot()
{
	if (!GetWorld() || IsAmmoEmpty())
	{
		StopFire();
		return;
	}


	FVector TraceStart, TraceEnd;
	if (!GetTraceData(TraceStart, TraceEnd))
	{
		StopFire();
		return;
	}

	//通过摄像机的旋转来检测
	FHitResult HitResult;
	MakeHit(HitResult, TraceStart, TraceEnd);

	//弹道特效落点
	FVector TraceFXEnd = TraceEnd;

	//有检测到
	if (HitResult.bBlockingHit)
	{
		TraceFXEnd = HitResult.ImpactPoint;
		MakeDamage(HitResult);
		//击中特效
		WeaponFXComponent->PlayImpactFX(HitResult);

		绘制一条枪口到检测点的射线
		绘制调试射线 参数：World，开始位置，结束位置，颜色，判断射线是否永久绘制（默认false），存在时间，绘制深度的顺序，粗细
		//DrawDebugLine(GetWorld(), GetMuzzleWorldLocation(), HitResult.ImpactPoint, FColor::Red, false, 3.0f, 0, 3.0f);

		绘制球形调试
		//DrawDebugSphere(GetWorld(), HitResult.ImpactPoint, 10.0f, 24, FColor::Red, false, 3.0f);

	}
	//else
	//{
	//	//绘制一条枪口到终点的射线
	//	//绘制调试射线 参数：World，开始位置，结束位置，颜色，判断射线是否永久绘制（默认false），存在时间，绘制深度的顺序，粗细
	//	DrawDebugLine(GetWorld(), GetMuzzleWorldLocation(), TraceEnd, FColor::Red, false, 3.0f, 0, 3.0f);
	//}

    //弹道特效
	SpawnTraceFX(GetMuzzleWorldLocation(), TraceFXEnd);

	DecreaseAmmo();
}





void ASTURifleWeapon::SpawnTraceFX(const FVector& TraceStart, const FVector& TraceEnd)
{

	UNiagaraComponent* TraceFXComponent = UNiagaraFunctionLibrary::SpawnSystemAtLocation(GetWorld(), TraceFX, TraceStart);
	if (TraceFXComponent)
	{
		TraceFXComponent->SetNiagaraVariableVec3(TraceTargetName, TraceEnd);
	}
}

击中特效

这里是用ActorComponent来专门处理击中特效逻辑的，然后在落点生成贴花

在组件类中创建两个结构体用于存储不同的击中特效，这里是通过材质来判断击中的物体

在头文件中：

class UMaterialInterface;
class UNiagaraSystem;

//贴花
USTRUCT(BlueprintType)
struct FDecalData
{
	GENERATED_USTRUCT_BODY()

	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		UMaterialInterface* Material;
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		FVector Size = FVector(10.0f);
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		float LifeTime = 5.0f;
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		float FadeOutTime = 0.7f;
};

//粒子特效
USTRUCT(BlueprintType)
struct FImpactData
{
	GENERATED_USTRUCT_BODY();

	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		UNiagaraSystem* NiagaraEffect;
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		FDecalData DecalData;

};


	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		FImpactData DefaultImpactData;
	UPROPERTY(EditDefaultsOnly, BlueprintReadWrite, Category = "VFX")
		TMap<UPhysicalMaterial*, FImpactData> ImpactDataMap;


	void PlayImpactFX(const FHitResult& Hit);

在CPP中：

UNiagaraFunctionLibrary::SpawnSystemAtLocation：生成特效

UGameplayStatics::SpawnDecalAtLocation：生成贴花

SetFadeOut（）:贴花消失

#include "NiagaraFunctionLibrary.h"
#include "PhysicalMaterials/PhysicalMaterial.h"
#include "Kismet/GameplayStatics.h"
#include "Components/DecalComponent.h"


void USTUWeaponFXComponent::PlayImpactFX(const FHitResult& Hit)
{
	FImpactData ImpactData = DefaultImpactData;

	//根据击中的不用材质 播放不同的特效
	//如果是根据材质的话，被击中的碰撞体需要开启bReturnPhysicalMaterial为true
	if (Hit.PhysMaterial.IsValid())
	{
		const UPhysicalMaterial* PhysMat = Hit.PhysMaterial.Get();
		if (ImpactDataMap.Contains(PhysMat))
		{
			ImpactData = ImpactDataMap[PhysMat];
		}
	}
	//niagara
	UNiagaraFunctionLibrary::SpawnSystemAtLocation(GetWorld(),
		ImpactData.NiagaraEffect,
		Hit.ImpactPoint,
		Hit.ImpactNormal.Rotation()
	);


	//decal
	UDecalComponent* DecalComponent = UGameplayStatics::SpawnDecalAtLocation(
		GetWorld(),
		ImpactData.DecalData.Material,
		ImpactData.DecalData.Size,
		Hit.ImpactPoint,
		Hit.ImpactNormal.Rotation()
	);

	if (DecalComponent)
	{
		DecalComponent->SetFadeOut(ImpactData.DecalData.LifeTime, ImpactData.DecalData.FadeOutTime);
	}
}

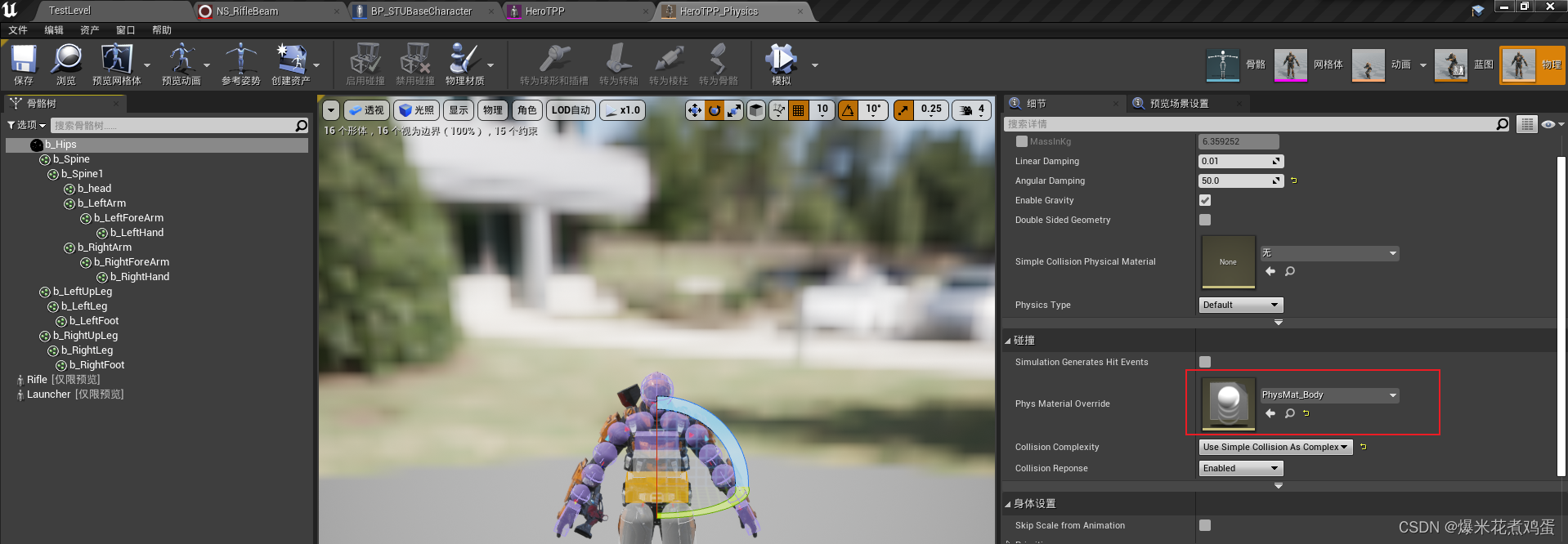

这里使用到的材质 是在碰撞设置中重载的

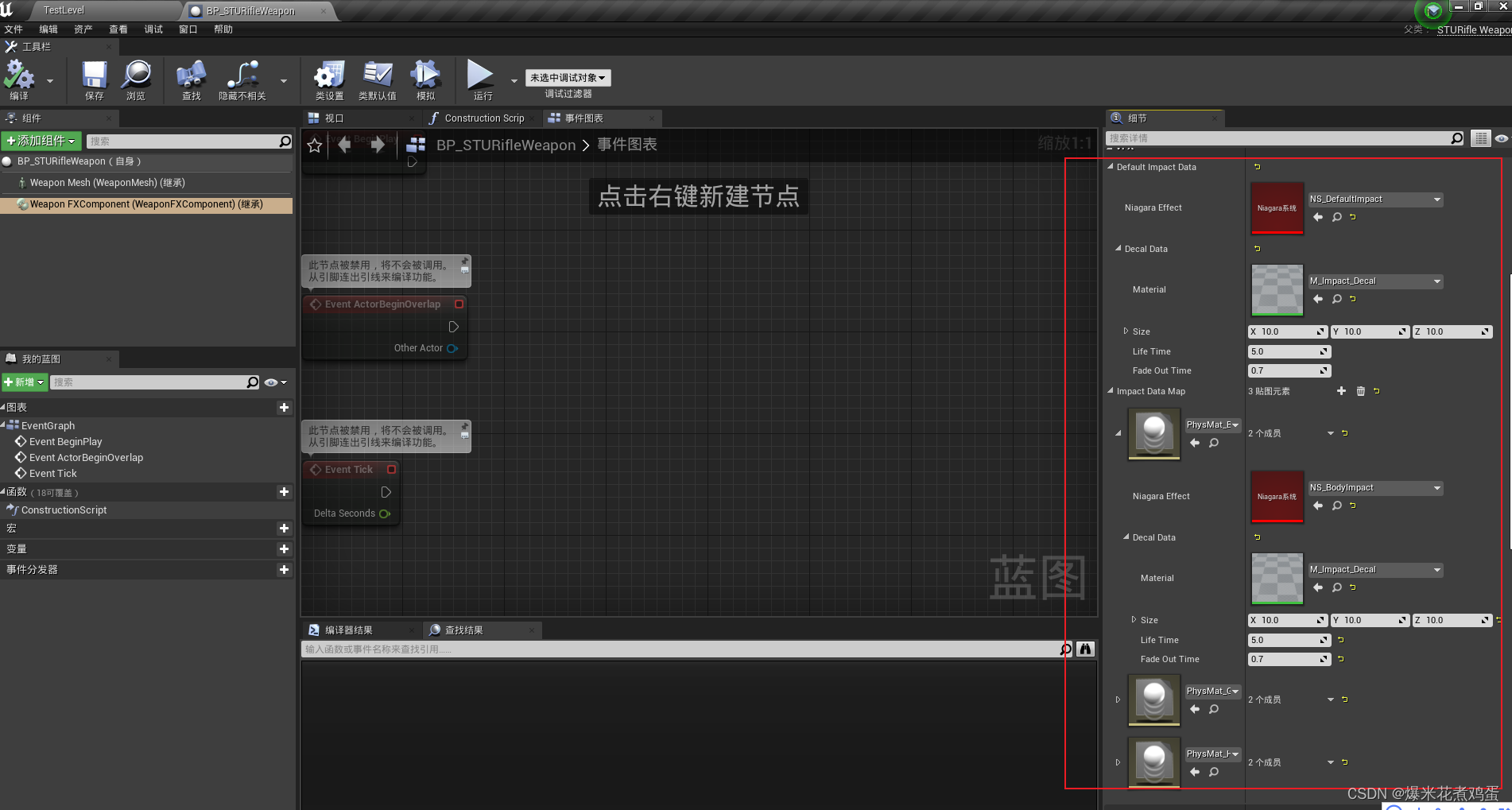

然后在武器类中添加这个组件类，

class USTUWeaponFXComponent;


	//击中特效
	UPROPERTY(VisibleAnywhere, Category = "VFX")
		USTUWeaponFXComponent* WeaponFXComponent;

在射击逻辑中调用组件的PlayImpactFX函数，将射线检测到的HitResult传递过去

void ASTURifleWeapon::MakeShot()
{
	if (!GetWorld() || IsAmmoEmpty())
	{
		StopFire();
		return;
	}


	FVector TraceStart, TraceEnd;
	if (!GetTraceData(TraceStart, TraceEnd))
	{
		StopFire();
		return;
	}

	//通过摄像机的旋转来检测
	FHitResult HitResult;
	MakeHit(HitResult, TraceStart, TraceEnd);

	//弹道特效落点
	FVector TraceFXEnd = TraceEnd;

	//有检测到
	if (HitResult.bBlockingHit)
	{
		TraceFXEnd = HitResult.ImpactPoint;
		MakeDamage(HitResult);
		//击中特效
		WeaponFXComponent->PlayImpactFX(HitResult);

		绘制一条枪口到检测点的射线
		绘制调试射线 参数：World，开始位置，结束位置，颜色，判断射线是否永久绘制（默认false），存在时间，绘制深度的顺序，粗细
		//DrawDebugLine(GetWorld(), GetMuzzleWorldLocation(), HitResult.ImpactPoint, FColor::Red, false, 3.0f, 0, 3.0f);

		绘制球形调试
		//DrawDebugSphere(GetWorld(), HitResult.ImpactPoint, 10.0f, 24, FColor::Red, false, 3.0f);

	}
	//else
	//{
	//	//绘制一条枪口到终点的射线
	//	//绘制调试射线 参数：World，开始位置，结束位置，颜色，判断射线是否永久绘制（默认false），存在时间，绘制深度的顺序，粗细
	//	DrawDebugLine(GetWorld(), GetMuzzleWorldLocation(), TraceEnd, FColor::Red, false, 3.0f, 0, 3.0f);
	//}

	//弹道特效
	SpawnTraceFX(GetMuzzleWorldLocation(), TraceFXEnd);

	DecreaseAmmo();
}

最终效果：

地上的弹孔就是用贴花做的

子弹特效

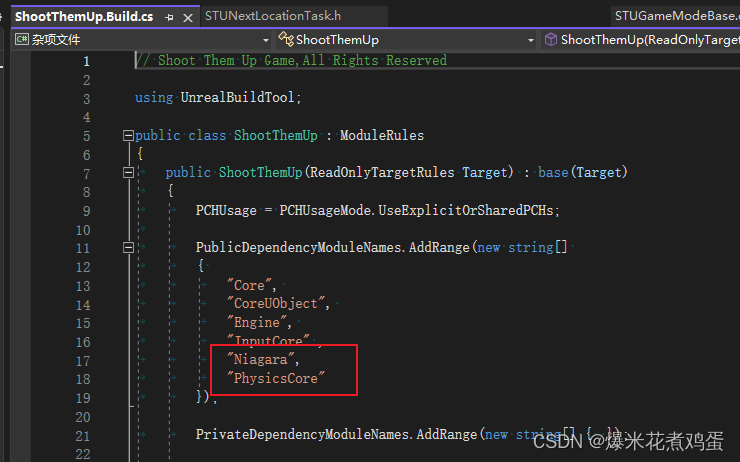

需要在构建文件中加入这两个模块
