STM32 F103 ZET6学习笔记1：串口与通用定时器的配置使用

今日又突然回归到了我的学习STM32的老本行了，这次没想到第一个笔记就是配置通用定时器与串口通信的配通。

在我学习嵌入式的这么长时间里，定时器在我心目中的地位一直很高，它是能决定程序有序执行、产生定时中断、单片机实现PWM输出功能等 的重要部件。

其次就是串口通信，串口通信是我在学习单片机设计时经常用到的纠错Debug手段，也是单片机与传感器，单片机与电脑通信的关键模块，而且串口通信对于数据处理的艺术博大精深，学习串口通信是能够让人深刻体验到低层数据类型、数据溢出错误、数据进制转换处理等的学习之路。

文章提供全部代码解释、测试工程下载、测试效果图。

目录

串口通信的配置使用：

 1、串口相关操作函数：

2、波特率的计算方法：

3、串口配置通信一般步骤：

 4、STM32F103ZET6的串口引脚资源：

 5、串口初始化函数的编写：

定时器的配置使用：

STM32F10x系列总共最多有8个定时器：

 计数模式：

 时基单元：

 更新事件：

定时中断初始化函数的编写：

---

串口通信的配置使用：

 1、串口相关操作函数：

以下列举了一些库函数版本的串口相关操作函数：

是库函数版本自带的，需要正确传参数或者调用即可：

void USART_Init(); //串口初始化：波特率，数据字长，奇偶校验，硬件流控以及收发使能
void USART_Cmd();//使能串口
void USART_ITConfig();//使能相关中断

void USART_SendData();//发送数据到串口，DR
uint16_t USART_ReceiveData();//接受数据，从DR读取接受到的数据

FlagStatus USART_GetFlagStatus();//获取状态标志位
void USART_ClearFlag();//清除状态标志位
ITStatus USART_GetITStatus();//获取中断状态标志位
void USART_ClearITPendingBit();//清除中断状态标志位

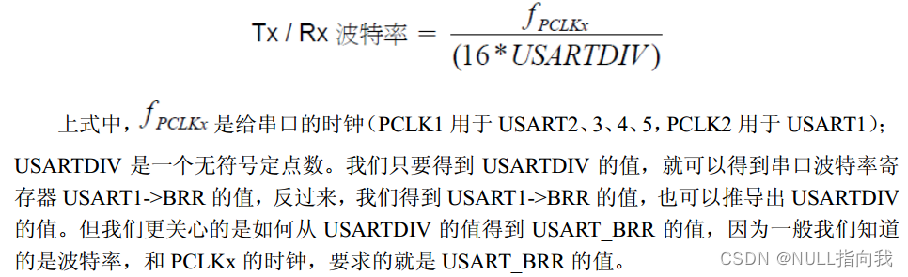

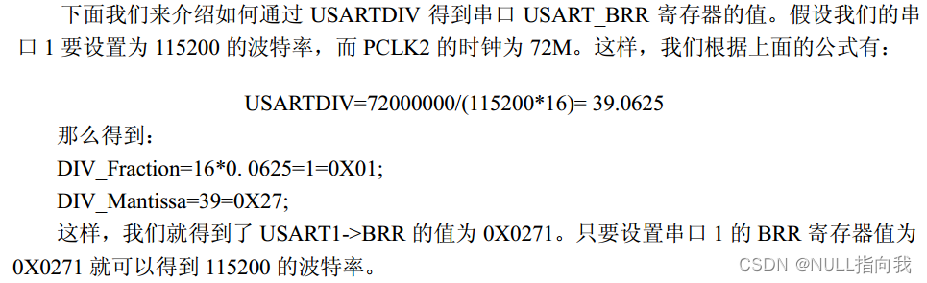

2、波特率的计算方法：

这个一般用不到，网上都是现成库函数调用计算的，我们只做了解即可：

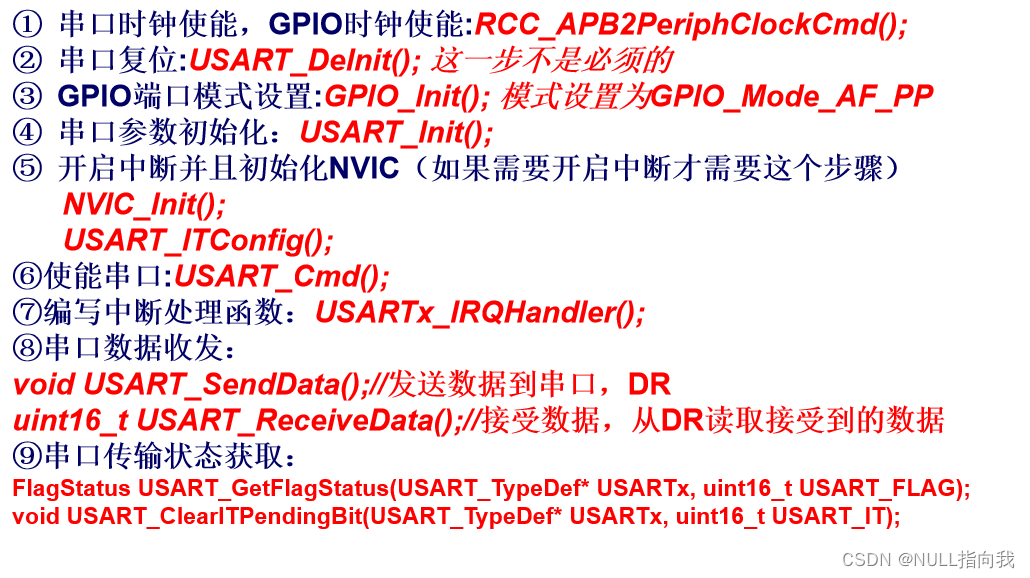

3、串口配置通信一般步骤：

这些步骤：

1~6      就是我们用来编程设计串口初始化函数的

7          是串口中断服务函数，是产生串口接收中断时执行的函数操作

8~9      是根据实际情况进行调用使用的

 4、STM32F103ZET6的串口引脚资源：
