电网安全稳定运行是社会经济发展的基石。随着电力需求的日益增长，电网运行越来越接近其稳定极限，电压稳定性问题日益凸显。静态电压稳定性是电网电压稳定性的重要组成部分，它指的是在负荷缓慢变化的情况下，电网维持节点电压稳定的能力。本文将重点探讨基于IEEE 33节点系统的电网静态电压稳定性评估方法，旨在分析不同评估方法在IEEE 33节点系统上的应用效果，并为提高电网安全稳定运行水平提供参考。

一、电网静态电压稳定性基本概念与评估方法

静态电压稳定性是指在系统参数缓慢变化（如负荷逐渐增加）时，电网维持节点电压在可接受范围内的能力。当负荷继续增加，系统运行达到电压稳定性极限时，任何微小的扰动都可能导致节点电压崩溃，进而引发大面积停电事故。因此，对电网静态电压稳定性进行准确评估至关重要。

目前，常用的静态电压稳定性评估方法主要包括以下几类：

模态分析法 (Modal Analysis): 模态分析法是一种基于潮流计算雅可比矩阵的特征值分析方法。通过计算雅可比矩阵的最小特征值，可以判断系统是否接近电压崩溃点。特征值越小，系统电压稳定性越差。此外，与最小特征值对应的特征向量可以识别影响电压稳定的关键节点和薄弱环节，为制定改善措施提供依据。
P-V 曲线法 (P-V Curve Analysis): P-V曲线法通过模拟负荷逐渐增加的过程，绘制节点电压(V)随负荷功率(P)变化的曲线。曲线的转折点 (即"knee point") 通常被认为是电压稳定性极限点。通过观察P-V曲线的形态，可以评估系统的电压稳定性裕度，并了解不同节点对电压稳定性极限的影响。
V-Q 灵敏度分析法 (V-Q Sensitivity Analysis): V-Q灵敏度是指节点电压变化量与节点无功功率注入变化量的比值 (dV/dQ)。当V-Q灵敏度为正值时，表明系统运行在稳定状态；当V-Q灵敏度趋于无穷大时，表明系统接近电压崩溃点。通过分析V-Q灵敏度，可以识别对电压稳定性敏感的节点，并制定相应的无功功率补偿策略。
连续潮流法 (Continuation Power Flow, CPF): 连续潮流法是一种克服传统牛顿-拉夫逊潮流计算收敛问题的数值方法。它通过引入参数化技术，可以追踪潮流方程的完整解曲线，包括电压崩溃点之后的非稳定解。因此，CPF可以提供更全面的电压稳定性信息，包括电压稳定极限、电压稳定裕度以及电压崩溃路径。

二、 IEEE 33节点系统介绍

IEEE 33节点系统是一个广泛应用于电力系统研究的标准测试系统，它具有结构简单、节点数量适中等特点，便于研究和验证各种电力系统分析方法。该系统包含33个节点、32条支路和一个发电节点，具有辐射状的结构特点。由于其结构的特殊性，IEEE 33节点系统也更容易受到电压稳定性的影响，特别是在负荷持续增长的情况下。

三、基于IEEE 33节点系统的静态电压稳定性评估方法应用实例与比较

以下将针对上述几种静态电压稳定性评估方法，结合IEEE 33节点系统，进行应用实例分析，并对各种方法的优缺点进行比较：

模态分析法在IEEE 33节点系统中的应用:
- 步骤:
  首先，对IEEE 33节点系统进行潮流计算，得到系统的运行状态。然后，计算潮流方程的雅可比矩阵。接下来，对雅可比矩阵进行特征值分解，得到特征值和特征向量。最后，分析最小特征值及其对应的特征向量，判断系统的电压稳定性，并识别薄弱节点。
- 结果分析:

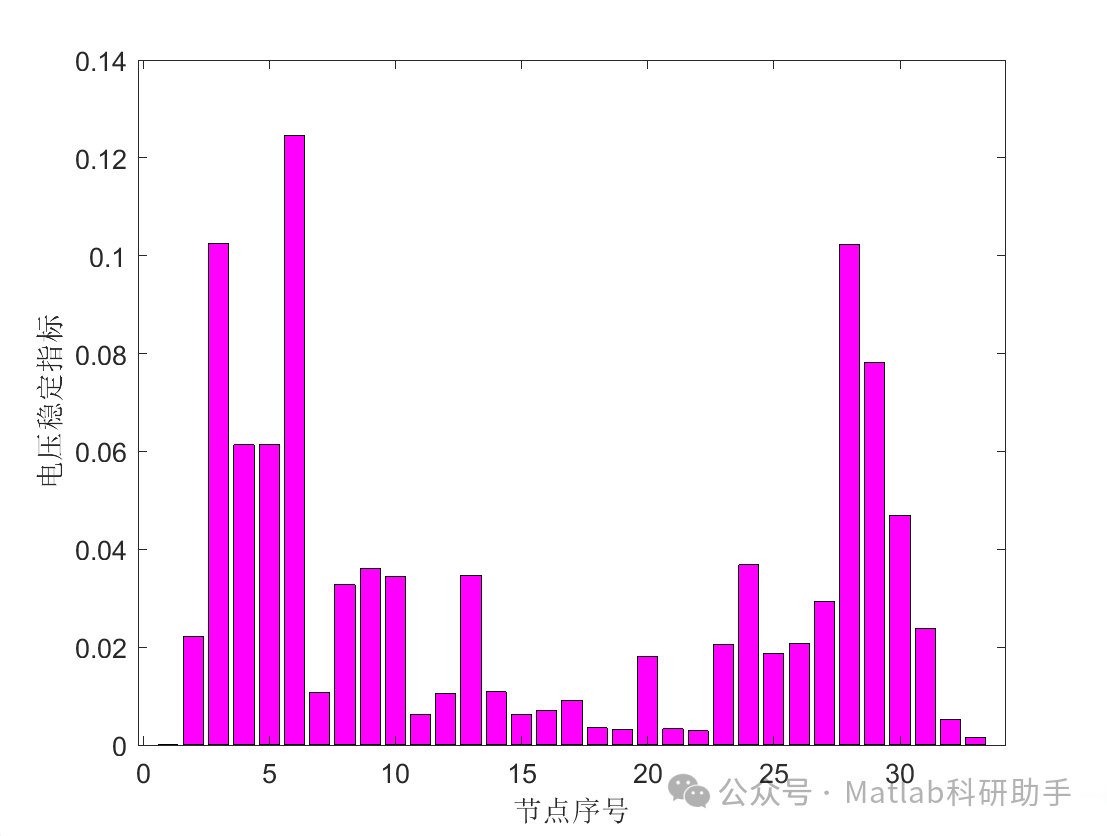

  通过模态分析，可以得到IEEE 33节点系统的最小特征值为正数，说明系统当前运行状态是稳定的。但是，随着负荷的增加，最小特征值逐渐减小，表明系统逐渐接近电压稳定性极限。最小特征值对应的特征向量可以显示对电压稳定性影响最大的节点，通常是负荷较重的末端节点。
- 优点:
  计算速度快，能够识别薄弱节点和环节。
- 缺点:
  无法提供电压稳定裕度的具体数值，对非线性特性考虑不足。
P-V 曲线法在IEEE 33节点系统中的应用:
- 步骤:
  选择IEEE 33节点系统的某个关键节点（例如负荷最大的节点），逐渐增加该节点的负荷，并进行潮流计算。记录节点电压随负荷增加的变化情况，绘制P-V曲线。找到P-V曲线的转折点 (knee point)，该点对应的负荷功率即为该节点的电压稳定极限。
- 结果分析:
  P-V曲线显示，随着负荷的增加，节点电压逐渐下降。当负荷增加到一定程度时，节点电压下降速度加快，并最终出现转折点。通过观察P-V曲线的形态，可以评估系统的电压稳定裕度。不同节点的P-V曲线形状不同，反映了不同节点对电压稳定性极限的影响程度不同。
- 优点:
  直观易懂，能够提供电压稳定裕度的具体数值。
- 缺点:
  计算量大，需要多次潮流计算。对于复杂系统，难以绘制所有节点的P-V曲线。
V-Q 灵敏度分析法在IEEE 33节点系统中的应用:
- 步骤:
  对IEEE 33节点系统进行潮流计算，得到系统的运行状态。然后，计算各节点的V-Q灵敏度。可以通过改变节点注入的无功功率，并计算节点电压的变化，得到V-Q灵敏度。
- 结果分析:
  V-Q灵敏度为正值的节点，表明系统运行在稳定状态。V-Q灵敏度较大的节点，表明其电压对无功功率变化较为敏感，需要重点关注。V-Q灵敏度接近无穷大的节点，表明系统接近电压崩溃点。
- 优点:
  计算简单，能够识别对电压稳定性敏感的节点。
- 缺点:
  精度不高，只适用于小扰动分析。
连续潮流法在IEEE 33节点系统中的应用:
- 步骤:
  使用连续潮流算法，对IEEE 33节点系统进行潮流计算，模拟负荷逐渐增加的过程。通过参数化技术，可以追踪潮流方程的完整解曲线，包括电压崩溃点之后的非稳定解。
- 结果分析:
  连续潮流法可以提供更全面的电压稳定性信息，包括电压稳定极限、电压稳定裕度以及电压崩溃路径。它可以显示系统在负荷持续增加的情况下，哪些节点最先崩溃，并预测电压崩溃的传播路径。
- 优点:
  能够克服传统潮流计算的收敛问题，提供更全面的电压稳定性信息。
- 缺点:
  计算复杂度高，需要专业的软件工具。
