🔥 内容介绍

机载雷达作为现代战争和国民经济建设中不可或缺的关键技术，其性能的优劣直接影响着任务的完成效率和质量。在机载雷达的工作环境中，地面杂波和主瓣杂波是限制其探测性能的主要因素。地面杂波是地面反射回波，由于载机的运动，地面杂波在多普勒域呈现出弥散的特性，而非静止杂波的单一多普勒频率。主瓣杂波则是由于天线方向图主瓣照射地面而产生的强杂波，其能量远高于地面杂波，且多普勒频率与地面杂波的慢时间特性耦合。这些强杂波的存在会严重淹没目标回波，导致雷达对目标的探测能力大幅下降，甚至完全失效。

为了有效地抑制地面杂波和主瓣杂波，提高机载雷达的信杂比（Signal-to-Clutter Ratio, SCR）和探测性能，空时自适应处理（Space-Time Adaptive Processing, STAP）应运而生。STAP是一种先进的信号处理技术，其核心思想是利用目标和杂波在空域和时域上的不同相关性，通过联合处理多个天线单元的接收信号和多个脉冲重复间隔（Pulse Repetition Interval, PRI）内的回波，形成一个自适应的空时滤波器，从而最大限度地抑制杂波并增强目标回波。STAP技术在机载雷达中的应用已经取得了显著的成果，被广泛认为是提高机载雷达对地面运动目标（Ground Moving Target, GMT）探测能力的关键技术之一。

然而，尽管STAP技术在理论上具有强大的杂波抑制能力，但在实际应用中，其性能会受到多种因素的影响。例如，阵列通道的不一致性、环境非均匀性、训练样本不足、模型失配等问题都可能导致STAP算法性能的下降。因此，对STAP技术在机载雷达中的额外性能进行深入研究，探讨在复杂环境下提升其性能的方法具有重要的理论和实际意义。本文旨在探讨空时自适应处理在机载雷达中的额外性能结果，并对影响这些性能的因素进行分析。

空时自适应处理的基本原理与理论性能

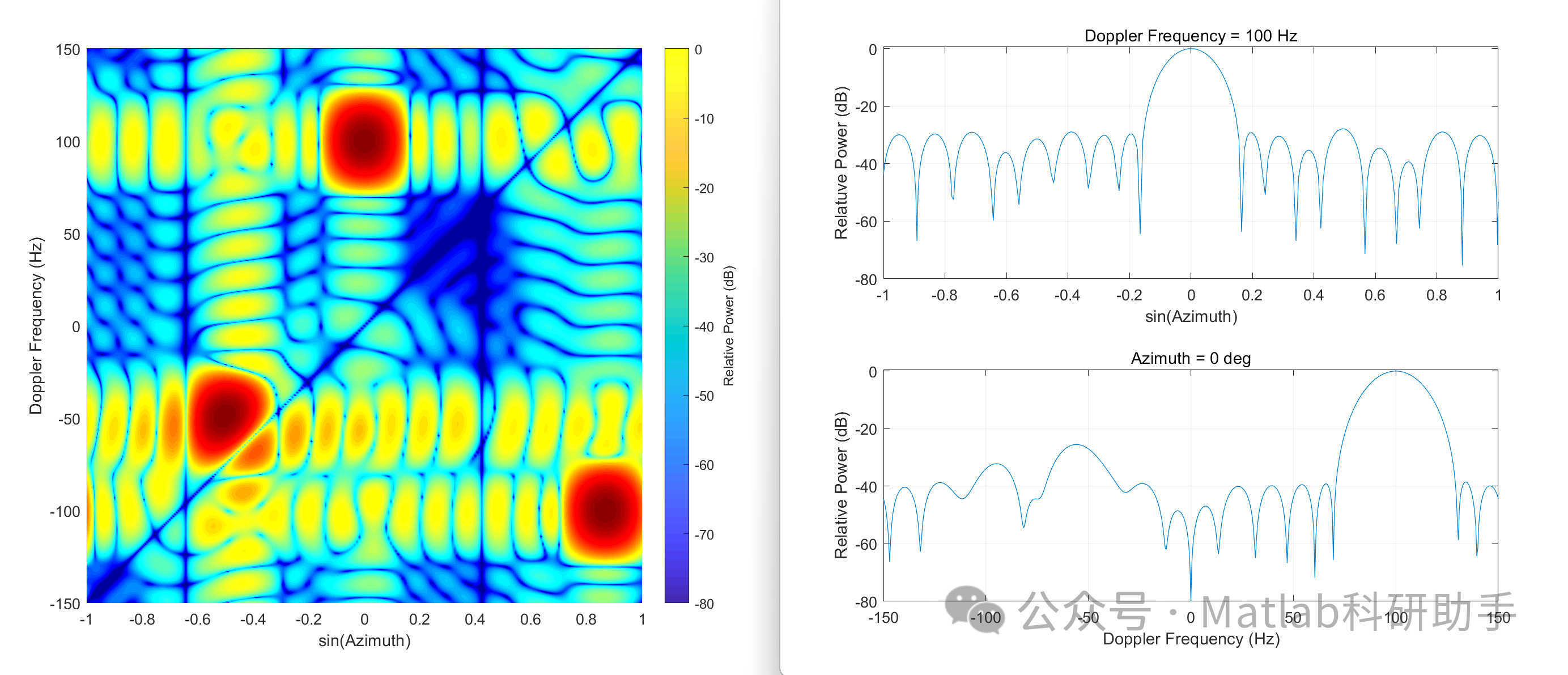

STAP的基本思想是利用目标和杂波在空时平面上的不同分布特性进行分离。对于机载雷达而言，目标通常是一个点目标，其回波在一个PRI内通常只占据一个距离单元，且其多普勒频率与载机速度、目标径向速度以及方位角有关。而地面杂波则由于载机的运动和地面反射点的多普勒扩散，在空时平面上呈现出一条倾斜的直线，其多普勒频率与地面反射点的角度以及载机速度有关。主瓣杂波则对应于空时平面上的一个强能量区域。

STAP算法的目标是设计一个最优的空时滤波器，使得经过滤波后的信号信杂比最大化。

w=R−1s

其中，RR是空时协方差矩阵（Space-Time Covariance Matrix, STCM），描述了杂波和噪声在空时域的统计特性；ss是目标导向向量，描述了目标在空时域的理想响应。理论上，如果能够精确地估计出真实的空时协方差矩阵，那么STAP算法可以实现最优的杂波抑制性能。

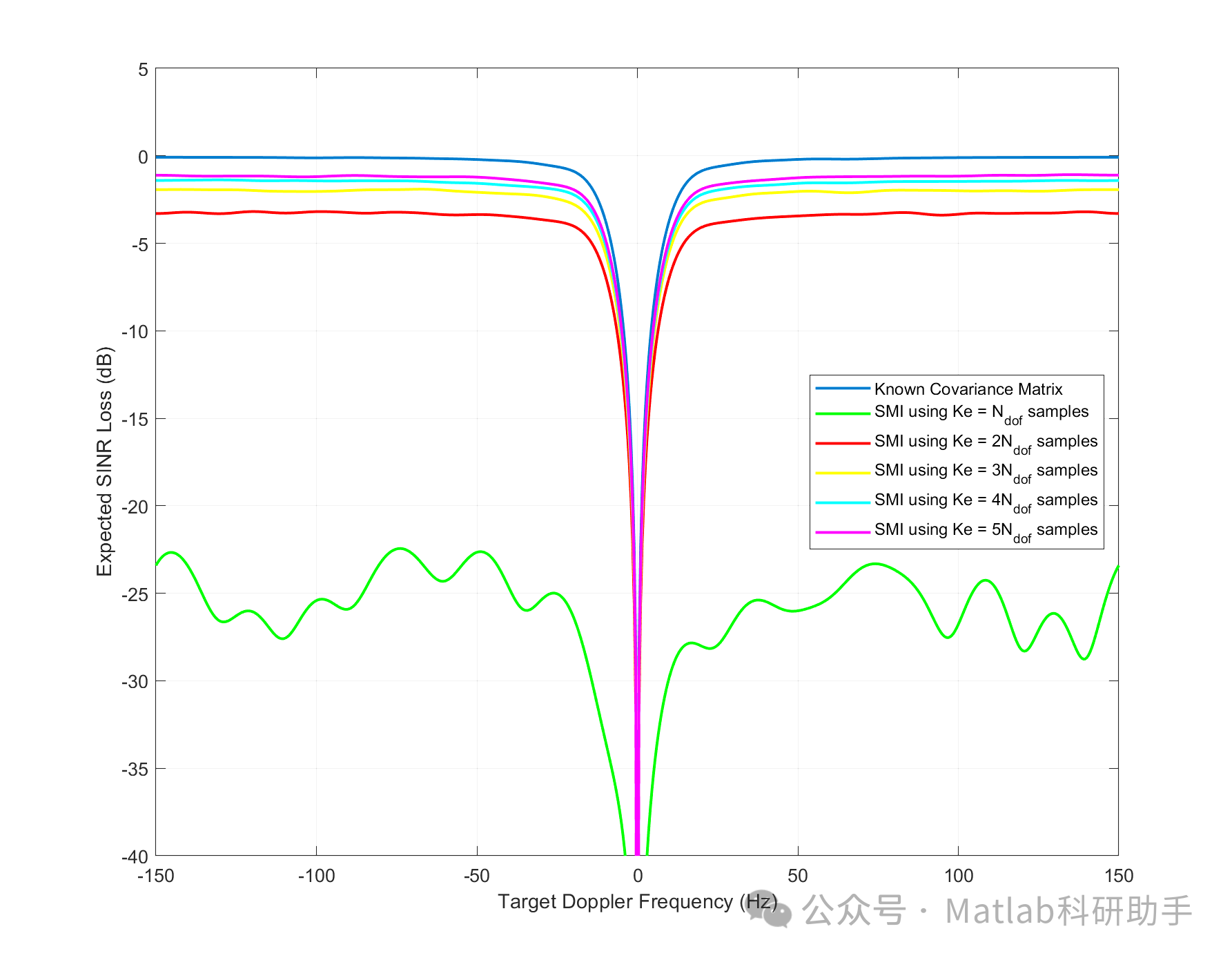

然而，在实际应用中，真实的空时协方差矩阵是未知的，需要从接收到的数据中进行估计。常用的方法是使用训练样本估计协方差矩阵。训练样本是与待检测单元（Cell Under Test, CUT）具有相似杂波统计特性的距离单元的回波数据。常用的协方差矩阵估计方法包括样本矩阵求逆（Sample Matrix Inversion, SMI）算法。

在理想条件下，即阵列通道完全一致，环境均匀且训练样本充足且具有代表性，STAP算法能够将杂波能量在空时平面上形成一个“零陷”，从而有效地抑制杂波。理论上，STAP可以带来数十dB甚至更高的杂波抑制增益，显著提升机载雷达的探测距离和对弱目标的探测能力。

额外性能结果及影响因素

尽管STAP技术具有强大的理论性能，但在实际应用中，其性能往往会受到各种非理想因素的影响。这些因素会导致STAP算法的实际性能与理论性能之间存在差距，即所谓的“额外性能结果”。这些额外性能结果通常表现为杂波抑制能力下降，信杂比改善不足，甚至导致对目标产生过多的抑制。以下将重点讨论影响STAP额外性能结果的主要因素：

阵列通道不一致性: 实际天线阵列的各个通道往往存在增益、相位和幅度的差异。这些不一致性会破坏理想的空时滤波特性，导致在杂波方向上无法形成精确的零陷，从而降低杂波抑制能力。例如，如果某个通道的增益低于其他通道，那么在形成零陷时，该通道的信号无法被完全抵消，导致杂波能量泄漏。阵列校准是解决通道不一致性问题的常用方法，但精确的实时校准在复杂电磁环境下具有挑战性。
环境非均匀性: 实际的地面环境并非均匀分布，例如存在建筑物、植被、水体等不同的地物类型，以及地形起伏变化。这些非均匀性会导致不同距离单元的杂波统计特性存在差异，使得用于估计协方差矩阵的训练样本无法准确代表待检测单元的杂波特性。当训练样本与待检测单元的杂波统计特性差异较大时，估计的协方差矩阵会存在较大的误差，从而影响STAP的杂波抑制性能。针对环境非均匀性，可以采用局部自适应处理、知识辅助STAP（KA-STAP）等技术来改善性能。
训练样本不足与选择: 如前所述，STAP的性能与训练样本的数量和质量密切相关。在某些情况下，例如在近距离或存在强干扰源的区域，可能无法获得足够数量的具有代表性的训练样本。训练样本不足会导致估计的协方差矩阵秩亏或存在较大的噪声，从而降低滤波器的性能。此外，训练样本的选择也非常关键，如果训练样本中包含了目标回波或者强干扰信号，将会导致对目标产生抑制，或者对干扰产生过多的抑制，影响目标探测。因此，如何有效地选择和利用有限的训练样本是提高STAP性能的关键问题之一。一些研究方向包括基于稀疏恢复的协方差矩阵估计、基于知识的训练样本选择等。
模型失配: STAP算法通常基于一定的模型假设，例如目标是点目标，杂波符合高斯分布等。然而，在实际情况中，这些模型可能存在失配。例如，对于扩展目标或存在多径效应的目标，其回波在空时平面上不再是理想的点目标模型；在存在非高斯杂波或强干扰的情况下，基于高斯假设的STAP算法性能会下降。模型失配会导致滤波器无法准确地匹配目标和杂波的特性，从而影响滤波效果。研究鲁棒STAP算法，能够在一定程度上抵抗模型失配的影响。
运动平台的影响: 机载雷达的运动平台（飞机）在飞行过程中可能存在振动、姿态变化（俯仰、滚转、偏航）等非理想运动。这些运动会导致天线相位中心发生变化，引入额外的相位误差，从而影响空时滤波器的精度。特别是对于高分辨率、宽带宽的机载雷达，平台运动的影响更为显著。精确的平台运动补偿是提高STAP性能的重要前提。
信号处理链中的其他非理想因素: 除了上述因素外，接收机噪声、量化误差、A/D转换器的非线性、以及其他信号处理环节中的误差都可能对STAP的性能产生影响。这些因素虽然可能不如前述因素影响显著，但在要求高精度杂波抑制的应用场景下，其累积效应也不容忽视。

改善额外性能结果的潜在途径

为了弥补上述非理想因素对STAP性能的影响，研究人员提出了多种技术来改善其额外性能结果：

知识辅助STAP (KA-STAP):
利用先验知识，例如地形信息、杂波统计模型、干扰源位置等，辅助协方差矩阵的估计和滤波器设计。KA-STAP可以减少对训练样本数量的需求，并在非均匀环境下提高性能。
鲁棒STAP:
设计对模型失配具有一定鲁棒性的STAP算法。例如，基于收缩或正则化的协方差矩阵估计，可以提高对训练样本不足和非均匀性的鲁棒性。
稀疏STAP:
利用杂波在空时平面上的稀疏性，通过稀疏恢复技术来估计协方差矩阵或设计空时滤波器。稀疏STAP可以在训练样本不足的情况下获得较好的性能。
非线性STAP:
对于非高斯杂波或存在强非线性干扰的情况下，可以考虑采用非线性信号处理方法来增强杂波抑制能力。
多通道校准与补偿:
发展高精度的阵列校准技术，并实时补偿平台运动引入的相位误差，以提高空时滤波器的精度。
自适应训练样本选择:
根据环境特性和杂波统计特性，智能地选择具有代表性的训练样本，避免使用包含目标或强干扰的样本。
基于机器学习的STAP:
利用机器学习技术从数据中学习杂波的空时特性，设计自适应滤波器。这为解决复杂的非线性问题和充分利用大数据提供了新的思路。

结论

空时自适应处理是机载雷达对地面运动目标进行有效探测的关键技术。其理论性能强大，能够在理想条件下显著抑制地面杂波和主瓣杂波。然而，在实际应用中，阵列通道不一致性、环境非均匀性、训练样本不足、模型失配、平台运动等多种非理想因素会导致STAP算法的实际性能与理论性能之间存在差距，即出现额外的性能结果。这些额外性能结果表现为杂波抑制能力下降，信杂比改善不足等。

为了最大限度地发挥STAP技术的潜力，必须深入研究这些影响因素，并采取相应的技术手段来改善额外性能结果。知识辅助STAP、鲁棒STAP、稀疏STAP、非线性STAP、高精度通道校准和平台运动补偿、智能训练样本选择以及基于机器学习的STAP等方法为解决这些问题提供了潜在的途径。未来的研究应继续关注如何提高STAP算法在复杂非理想环境下的鲁棒性和自适应性，进一步缩小实际性能与理论性能之间的差距，从而为机载雷达提供更强大的目标探测能力。随着计算能力的提升和信号处理理论的发展，我们有理由相信，STAP技术在机载雷达中的应用将取得更加辉煌的成就。
