🔥 内容介绍

结构工程的核心在于理解和预测结构在外部荷载作用下的行为。在众多结构形式中，二维桁架和梁结构因其简洁、高效和普遍性而占据重要地位。桁架通过连接一系列直杆构建，主要承受轴向力，具有轻质高强的特点；而梁结构则主要依靠弯矩和剪力传递荷载，广泛应用于楼板、桥梁等领域。对二维桁架和梁结构进行深入的创建和分析研究，不仅是结构工程理论的基石，也是实际工程设计和优化的关键。本文旨在系统探讨二维桁架和梁结构的创建方法、分析理论及其在工程实践中的应用，以期为相关领域的学习者和从业者提供有益的参考。

第一部分：二维桁架结构的创建与分析

1.1 二维桁架结构的创建

二维桁架结构由一系列杆件通过节点连接而成，其创建过程主要涉及以下几个方面：

几何布局确定：
根据设计需求和功能要求，确定桁架的整体形状、跨度、高度以及节点的相对位置。常见的桁架形式包括简支桁架、连续桁架、悬挑桁架、拱形桁架等。几何布局的合理性直接影响桁架的受力性能和经济性。
节点类型选择：
桁架的节点通常采用铰接或刚接。理想化的铰接节点假定杆件只承受轴向力，不传递弯矩和剪力，这简化了分析，但也与实际情况存在差异。实际工程中，节点连接通常采用焊接、螺栓连接或铆接等形式，其刚度介于理想铰接和理想刚接之间。在理论分析中常采用理想铰接，在实际设计中则需考虑节点的实际约束情况。
杆件截面设计：
根据预期的荷载大小和受力方向，选择合适的杆件截面形状和尺寸。常见的杆件截面包括圆形、方形、矩形、工字形、槽钢等。杆件截面的选择应兼顾强度、刚度、稳定性和经济性。
边界条件设置：
确定桁架的支座类型和位置。常见的支座包括固定支座、铰支座和滑动支座。支座的设置方式决定了桁架的约束情况，直接影响其内力和位移。

1.2 二维桁架结构的分析理论与方法

对二维桁架结构的分析旨在确定在给定荷载作用下，各杆件的内力（轴向力）以及各节点的位移。常用的分析方法包括：

平衡法：
基于结构静力平衡原理，对桁架的节点或截面进行受力分析。
- 节点法：
  选取桁架中的一个节点作为研究对象，分析作用在该节点上的所有外力和杆件内力。由于节点是理想铰接，各杆件只对其施加轴向力。根据节点在x和y方向上的力平衡方程（ΣFx = 0, ΣFy = 0），建立关于未知杆件内力的方程组，通过求解方程组得到杆件内力。节点法适用于杆件数量较少、节点数量不多的桁架分析。
- 截面法（或称里特法）：
  将桁架用一个假想的截面切开，使截面通过待求解内力的杆件。对截开后的任一部分进行静力平衡分析，根据该部分的力平衡和力矩平衡方程（ΣFx = 0, ΣFy = 0, ΣM = 0），求解待求杆件的内力。截面法在求解特定几根杆件内力时更为高效。
位移法（或称有限元法）：
基于结构的变形协调条件和力与位移的关系进行分析。
- 基本思想：
  将结构离散为一系列有限元，对于桁架而言，即是杆单元。每个杆单元具有一定的刚度，能够传递轴向力。通过建立杆单元的刚度矩阵，然后根据节点的位移协调条件，将各杆单元的刚度矩阵组装成结构的整体刚度矩阵。结合结构的边界条件和外荷载，建立关于节点位移的线性方程组。求解该方程组得到各节点的位移，进而根据杆单元的本构关系计算各杆件的内力。
- 优点：
  能够分析更为复杂的桁架结构，包括变截面杆件、非线性材料等。可以方便地利用计算机软件进行分析。
- 缺点：
  理论推导相对复杂，计算量较大，不适用于手算。
能量法：
基于结构在荷载作用下储存的应变能进行分析。常用的能量法包括虚功原理和最小势能原理。能量法在求解结构的位移和超静定结构内力时具有一定的优势。

1.3 桁架结构分析的考虑因素

在进行桁架结构分析时，需要考虑以下因素以提高分析的准确性：

荷载类型：
除了静载荷，还需考虑活荷载、风荷载、雪荷载、地震荷载等多种荷载类型，并进行荷载组合。
支座沉降：
支座的不均匀沉降会导致桁架内部产生附加内力。
温度变化：
温度变化引起的杆件热胀冷缩也会导致桁架产生内力和位移。
杆件自重：
对于大跨度或重型桁架，杆件自重的影响不可忽略。
节点刚度：
实际节点并非理想铰接，其刚度会对杆件内力产生影响。在精细分析中，可以采用半刚性节点模型。
杆件失稳：
压杆可能会发生屈曲失稳，影响结构的承载能力。在设计中需要进行压杆稳定性验算。

第二部分：二维梁结构的创建与分析

2.1 二维梁结构的创建

二维梁结构是结构工程中最常见的构件之一，其创建过程涉及以下方面：

几何形状与尺寸确定：
确定梁的跨度、截面形状和尺寸。常见的梁截面包括矩形、圆形、工字形、T形、箱形等。截面形状和尺寸的选择取决于梁的承载能力、刚度以及经济性。
材料选择：
选择合适的材料，如钢筋混凝土、钢材、木材等。不同的材料具有不同的力学性能，影响梁的承载能力和变形。
边界条件设置：
确定梁的支座类型和位置。常见的梁支座包括简支、悬臂、固端、连续支座等。支座的设置方式决定了梁的受力状态和内力分布。
荷载施加方式：
确定作用在梁上的荷载类型和分布方式，如集中荷载、均布荷载、变分布荷载等。荷载的大小和位置直接影响梁的内力和变形。

2.2 二维梁结构的分析理论与方法

对二维梁结构的分析旨在确定在给定荷载作用下，梁的支座反力、内力（剪力、弯矩）以及挠度和转角。常用的分析方法包括：

截面法（或称平衡法）：
选取梁中的一个截面作为研究对象，分析作用在该截面左侧或右侧所有外力和支座反力。根据截面处的平衡方程（ΣFy = 0, ΣM = 0），建立关于剪力和弯矩的方程，绘制剪力图和弯矩图。
- 剪力图：
  表示梁沿长度方向的剪力分布。
- 弯矩图：
  表示梁沿长度方向的弯矩分布。
  通过剪力图和弯矩图，可以直观地了解梁的受力情况，找到最大剪力和最大弯矩的位置及大小，这对于梁的强度校核至关重要。
叠加法：
对于线弹性结构，复杂荷载作用下的内力和变形可以分解为多个简单荷载作用下的内力和变形的叠加。这简化了复杂荷载下的梁分析。
积分法：
利用梁的挠度微分方程进行分析。梁的挠度微分方程描述了挠度、转角、弯矩、剪力和荷载之间的关系。通过对挠度微分方程进行积分，并结合边界条件，可以求解梁的挠度和转角。
位移法（或称有限元法）：
与桁架类似，梁结构也可以离散为梁单元进行有限元分析。梁单元不仅具有轴向刚度，还具有抗弯刚度。通过组装梁单元的刚度矩阵，结合边界条件和荷载，求解节点的位移和转角，进而计算梁的内力。
能量法：
利用虚功原理或最小势能原理分析梁的挠度和超静定梁的内力。

2.3 梁结构分析的考虑因素

在进行梁结构分析时，需要考虑以下因素以提高分析的准确性：

荷载类型与组合：
考虑各种可能的荷载类型及其组合，确定最不利的荷载工况。
材料的非线性：
在荷载较大时，材料可能进入塑性阶段，需要考虑材料的非线性特性。
剪力变形：
对于短粗梁，剪力变形的影响可能不可忽略。
局部应力集中：
在荷载作用点或截面变化处可能出现应力集中，需要进行局部应力分析。
稳定性：
细长梁在受压或受弯时可能发生侧向失稳。
支座沉降：
支座的不均匀沉降会导致梁产生附加内力和变形。

第三部分：桁架与梁结构的相互关系与耦合分析

在实际工程中，桁架和梁结构常常并非孤立存在，而是相互连接，共同组成更为复杂的结构体系，例如框架结构、网壳结构等。在这种情况下，需要进行耦合分析，考虑桁架和梁之间的相互作用。

荷载传递：
梁结构可能承受楼板荷载或其他构件传递的荷载，并将这些荷载传递给支承它的桁架或柱。
变形协调：
桁架和梁连接处的节点必须满足变形协调条件，即连接处的位移和转角必须一致。
内力平衡：
桁架和梁连接处的节点必须满足内力平衡条件，即连接处所有杆件和梁端内力的合力必须为零。

对桁架与梁结构的耦合分析通常采用整体有限元法。将整个结构离散为桁架单元和梁单元，并根据节点连接关系组装结构的整体刚度矩阵。通过求解整体平衡方程，可以得到所有节点的位移和转角，进而计算桁架杆件的内力和梁单元的内力。

第四部分：创建与分析的实际应用

对二维桁架和梁结构的创建与分析研究在工程实践中具有广泛的应用，例如：

建筑结构：
厂房、体育馆、展览馆等大跨度建筑常采用桁架结构作为屋盖或楼盖体系。梁结构则广泛应用于住宅、办公楼等各种建筑的楼板、梁和柱。
桥梁工程：
桁架桥和梁桥是常见的桥梁形式。对桁架桥和梁桥进行详细的分析是确保桥梁安全可靠的关键。
工业结构：
起重机梁、输电塔架、管道支架等工业设备和结构常常采用梁或桁架形式。
机械工程：
机床、车辆、航空器等机械设备中的构件也常常可以抽象为梁或桁架进行分析。

在实际工程应用中，通常借助专业的结构分析软件进行二维桁架和梁结构的创建和分析，如SAP2000, ETABS, Midas Civil等。这些软件提供了友好的用户界面，能够方便地进行结构建模、荷载施加、支座设置和结果输出，大大提高了分析效率和精度。

结论

二维桁架和梁结构是结构工程领域最基础和最重要的结构形式之一。对它们的创建和分析研究不仅是结构工程理论学习的起点，也是解决实际工程问题的关键。通过掌握桁架和梁结构的创建方法、平衡法、位移法等分析理论以及影响分析结果的各种因素，工程师能够准确预测结构在荷载作用下的行为，进行合理的结构设计和优化，确保结构的安全、可靠和经济。

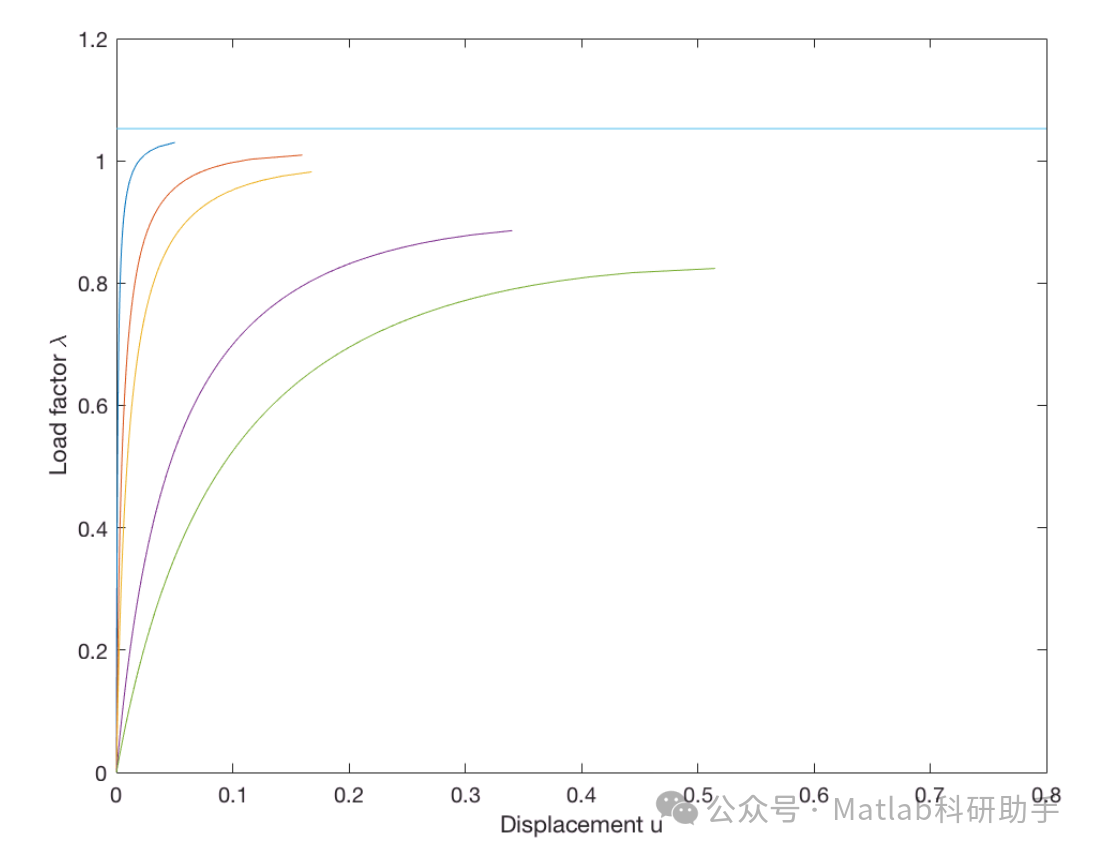

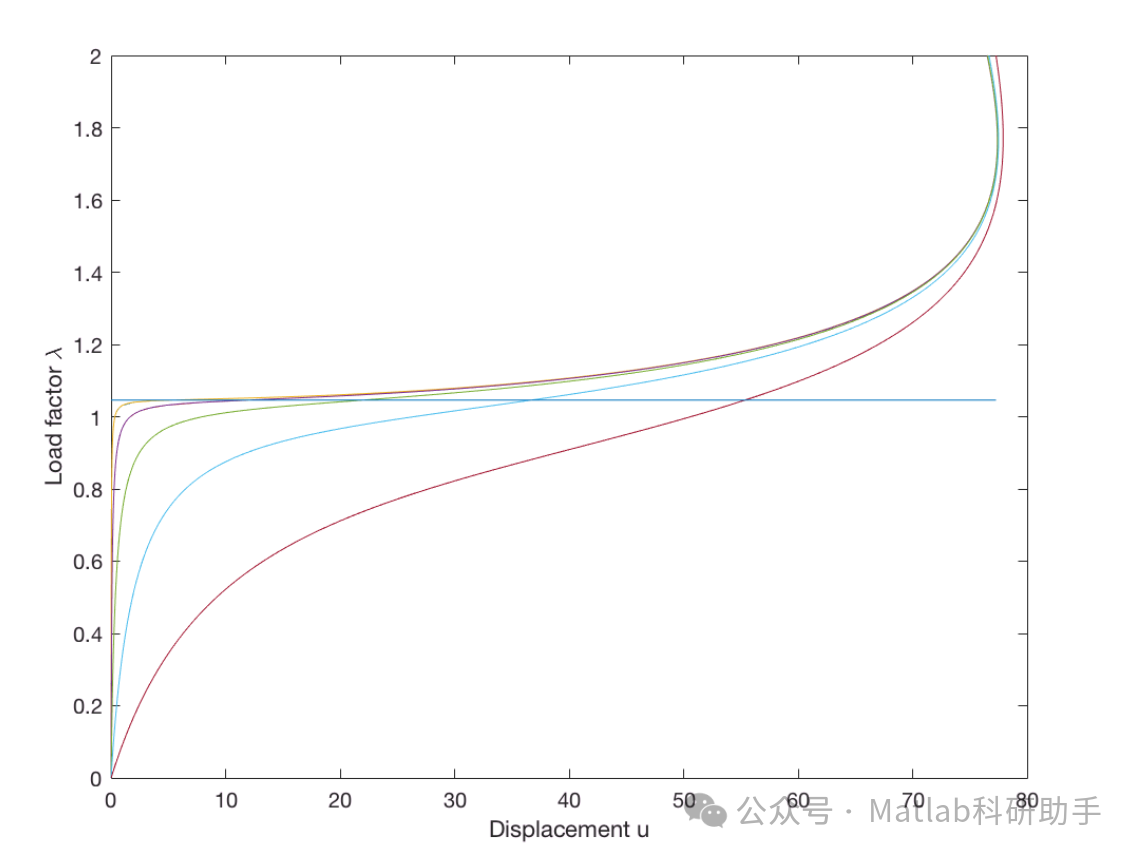

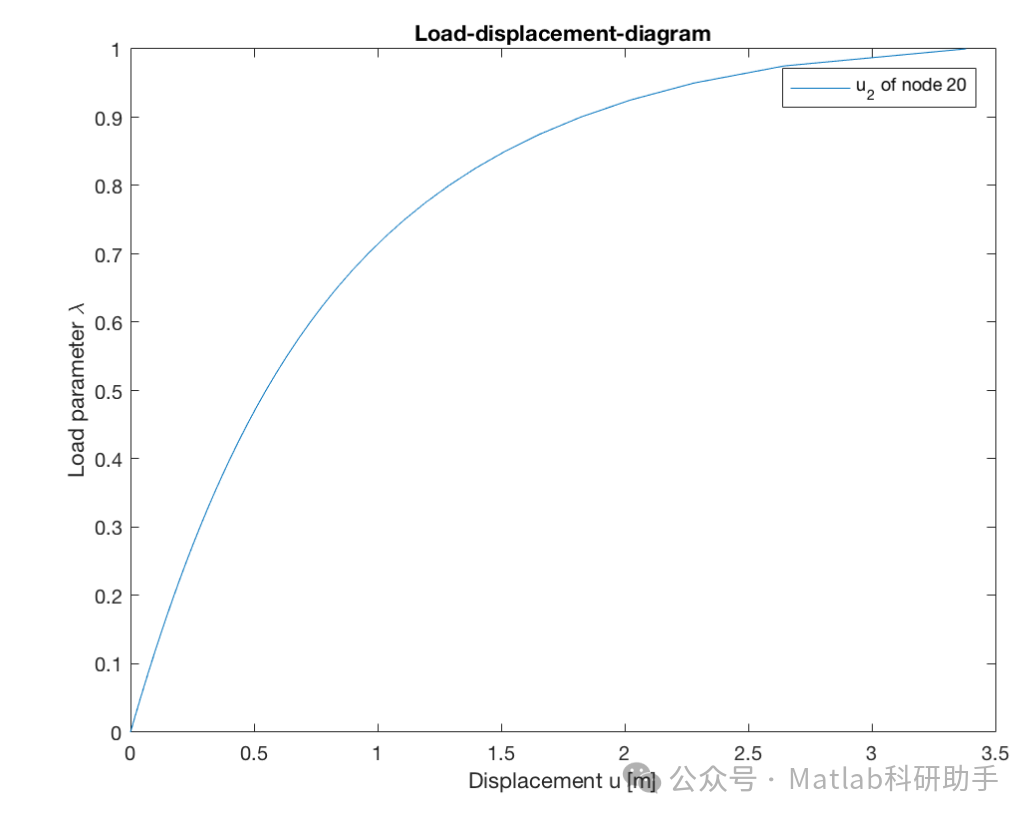

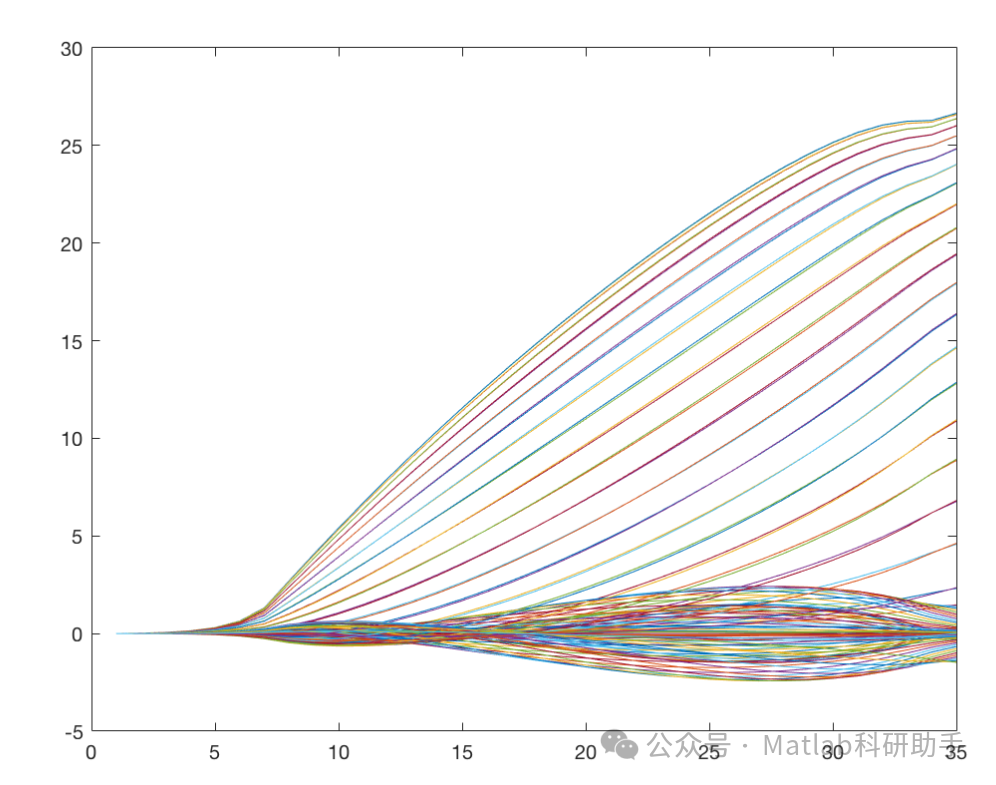

随着计算机技术的不断发展，有限元法已成为分析复杂桁架和梁结构的有力工具。未来的研究方向可以包括：
