🔥 内容介绍

雷达（Radio Detection and Ranging）系统作为现代军事、民用及科研领域不可或缺的关键技术，其性能的优劣直接关系到目标探测、跟踪、识别以及环境感知的能力。随着雷达系统日益复杂化，从简单的脉冲雷达到相控阵、合成孔径雷达等，对其进行设计、分析和优化变得愈发困难。传统的理论推导和硬件实验方法往往耗时耗力且成本高昂。在这种背景下，基于软件的建模和仿真方法成为了研究和开发雷达系统的强大工具。MATLAB 和 Simulink 作为两款广泛应用于工程领域的强大计算平台，凭借其丰富的工具箱、直观的图形化界面以及强大的仿真能力，为雷达系统的建模与仿真提供了得天独厚的优势。本文旨在深入探讨如何利用 MATLAB 和 Simulink 对雷达系统进行建模和仿真，涵盖其基本原理、常用工具箱、建模流程、关键技术以及其在雷达系统研究与开发中的重要作用。

MATLAB 和 Simulink 在雷达系统建模与仿真中的优势

MATLAB 作为一种高级的技术计算语言，拥有强大的矩阵运算能力和丰富的科学计算函数库，这对于处理雷达信号、进行算法开发和数据分析至关重要。Simulink 作为基于 MATLAB 的图形化仿真环境，则提供了直观的模块化建模方法，特别适用于描述动态系统和进行时域仿真。将两者结合应用于雷达系统建模与仿真，主要具备以下优势：

强大的数学运算能力：
雷达信号处理涉及大量的傅里叶变换、滤波、谱估计等数学运算，MATLAB 提供了高效的函数和工具箱来完成这些任务。
丰富的专业工具箱：
MATLAB 和 Simulink 提供了多个与雷达系统相关的专业工具箱，如 Radar Toolbox、Phased Array System Toolbox 等，这些工具箱包含了大量预制的模型、函数和示例，极大地简化了建模和仿真过程。
直观的图形化建模：
Simulink 的模块化建模方式使得复杂雷达系统的各个子系统（如发射机、天线、信道、接收机、信号处理器等）可以被直观地表示为不同的模块，并通过连接线连接起来，易于理解和修改。
灵活的算法开发与验证：
可以在 MATLAB 中快速开发和测试新的雷达信号处理算法，然后将其集成到 Simulink 模型中进行端到端仿真，从而验证算法在系统层面的性能。
强大的仿真与分析能力：
Simulink 支持多种仿真求解器，可以对不同类型的雷达系统进行时域仿真，并对仿真结果进行详细的分析，如性能评估、参数优化等。
与硬件的连接性：
MATLAB 和 Simulink 支持代码生成，可以将模型生成 C/C++ 代码，方便部署到硬件平台，或者与硬件设备进行接口，实现软硬件协同仿真或硬件在环仿真。

雷达系统的建模要素与 Simulink 模型构建

一个完整的雷达系统通常包含发射机、发射天线、传播信道、目标、接收天线、接收机以及信号处理器等多个子系统。使用 Simulink 对雷达系统进行建模，需要针对每个子系统构建相应的模型，并通过连接线将它们连接起来，形成一个端到端的系统仿真模型。以下是一些主要的建模要素及其在 Simulink 中的实现思路：

发射机：
发射机模型主要关注生成满足特定波形要求的射频信号。可以使用 Simulink 的信号源模块（如 Sine Wave、Chirp Signal 等）结合调制模块来生成基带信号，然后使用上变频模块将其变频到射频。发射机的非线性、噪声等因素也可以通过相应的模块进行建模。
发射天线与接收天线：
天线模型主要描述天线的方向图、增益、极化等特性。可以使用 Radar Toolbox 或 Phased Array System Toolbox 中的天线模块，这些模块支持多种天线类型（如各向同性、抛物面、相控阵等），并允许自定义天线方向图。
传播信道：
信道模型描述信号在传播过程中的衰减、多径效应、多普勒频移、噪声等影响。Simulink 的 Communication Toolbox 和 Radar Toolbox 提供了多种信道模型，可以模拟自由空间传播、地杂波、海杂波、雨雪衰减等复杂的传播环境。对于运动目标，需要考虑多普勒效应，这可以通过多普勒频移模块实现。
目标：
目标模型主要描述目标的雷达截面积（RCS）、运动轨迹等信息。目标可以是点目标、分布式目标或复合目标。Radar Toolbox 提供了目标模型，可以设置目标的 RCS、位置、速度等参数。对于复杂目标，可以使用自定义的 RCS 模型。
接收机：
接收机模型主要包括低噪声放大器（LNA）、下变频器、模数转换器（ADC）等模块。接收机的噪声、增益、非线性等特性都需要在模型中考虑。
信号处理器：
信号处理器是雷达系统的核心部分，负责对接收到的信号进行处理，提取目标信息。这部分内容通常是建模和仿真的重点。常见的信号处理模块包括：
- 脉冲压缩：
  用于提高距离分辨率和信噪比，Simulink 中有现成的匹配滤波器模块。
- 杂波抑制：
  如 MTI (Moving Target Indication) 和 MTD (Moving Target Detection) 等算法，可以通过滤波器或谱估计模块实现。
- 目标检测：
  如 CFAR (Constant False Alarm Rate) 检测器，可以使用阈值检测、统计检测等模块实现。
- 测距测速：
  通过脉冲往返时间计算距离，通过多普勒频移计算速度，这需要进行信号处理后计算相应的参数。
- 测角：
  对于相控阵雷达，通过波束形成和角度估计算法实现。Phased Array System Toolbox 提供了波束形成、到达角估计等模块。
- 跟踪：
  使用卡尔曼滤波等算法对目标进行跟踪，MATLAB 提供了滤波器函数，可以在 Simulink 中通过 S-函数或 MATLAB Function 模块实现。

构建 Simulink 模型时，可以从简单的雷达系统开始，逐步增加复杂度，考虑更多的实际因素，如系统噪声、非线性、干扰等。通过调整各个模块的参数，可以研究不同参数对雷达系统性能的影响。

常用的 MATLAB/Simulink 工具箱在雷达系统建模与仿真中的应用

除了核心的 MATLAB 和 Simulink 环境外，以下几个工具箱对于雷达系统的建模和仿真至关重要：

Radar Toolbox：
该工具箱提供了用于设计、仿真和分析雷达系统的函数和工具。它包含了雷达波形生成、目标建模、信道建模、雷达方程计算、距离模糊、多普勒模糊等功能，是进行基本雷达系统建模和仿真必备的工具箱。
Phased Array System Toolbox：
该工具箱专注于相控阵雷达系统的设计和仿真。它提供了相控阵天线建模、波束形成、空间谱估计、到达角估计、阵列校准等功能，对于研究相控阵雷达的波束控制、抗干扰能力等具有重要意义。
Signal Processing Toolbox：
这个工具箱包含了大量的信号处理函数，如滤波、傅里叶变换、谱分析、时频分析等，这些功能在雷达信号的接收和处理阶段被广泛应用。
Communications Toolbox：
该工具箱提供了通信系统的建模和仿真功能，其中的信道模型、调制解调、多径效应等功能对于雷达系统的传播信道建模非常有用。
DSP System Toolbox：
该工具箱提供了数字信号处理系统的设计、仿真和实现功能，可以用于设计和实现雷达信号处理算法的数字电路。
Antenna Toolbox：
该工具箱专注于天线的设计、分析和可视化，对于更精细的天线建模和方向图分析很有帮助。

通过灵活运用这些工具箱，可以构建功能强大且逼真的雷达系统仿真模型。例如，可以使用 Radar Toolbox 生成特定波形，通过 Phased Array System Toolbox 模拟相控阵天线波束扫描，然后使用 Communications Toolbox 模拟信号在复杂信道中的传播，最后在 Signal Processing Toolbox 中实现脉冲压缩和目标检测算法。

雷达系统建模与仿真的关键技术

在利用 MATLAB 和 Simulink 进行雷达系统建模与仿真过程中，一些关键技术值得关注：

波形设计与生成：

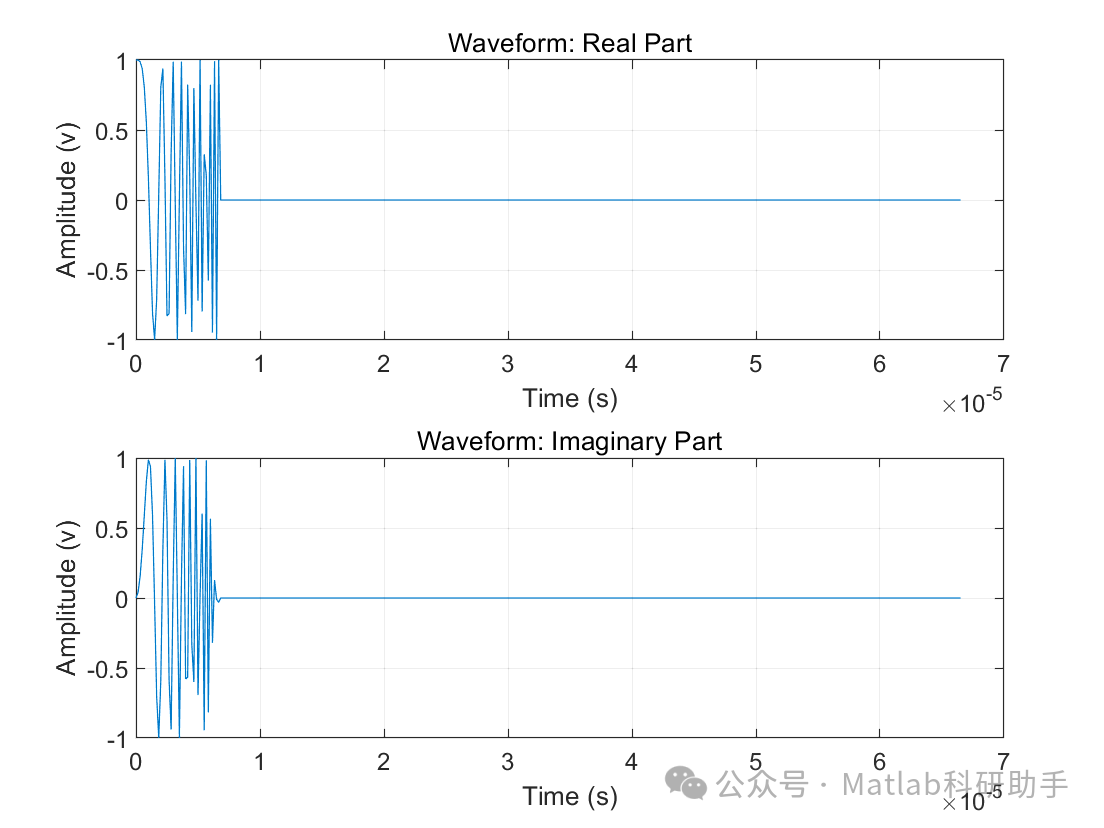

不同的雷达系统采用不同的波形，如矩形脉冲、线性调频（LFM）、非线性调频、相位编码等。仿真时需要准确生成这些波形，并考虑其频谱特性和模糊函数。
信道建模：
精确的信道模型对于评估雷达系统在实际环境中的性能至关重要。需要考虑自由空间损耗、大气吸收、雨雪衰减、地杂波、海杂波、多径效应以及不同杂波模型（如瑞利分布、韦布尔分布、K分布等）。
目标建模：
目标模型需要考虑目标的 RCS、运动轨迹、姿态变化等因素。特别是对于复杂目标或分布式目标，需要更精细的建模方法。运动目标的多普勒效应是必须考虑的因素。
噪声与干扰建模：
系统噪声（如接收机噪声、热噪声）以及外部干扰（如射频干扰、压制干扰、欺骗干扰等）都会影响雷达系统的性能。在仿真中需要准确地建模这些噪声和干扰源，并分析其对信号处理结果的影响。
算法实现与验证：
将雷达信号处理算法（如脉冲压缩、CFAR、MTI/MTD、波束形成、角度估计、跟踪等）转化为可执行的 MATLAB 代码或 Simulink 模块，并在仿真环境中进行验证。
性能评估：
通过仿真数据，对雷达系统的各项性能指标进行评估，如检测概率、虚警概率、测距精度、测速精度、测角精度、分辨率等。这需要设计合适的仿真场景和评估方法。
参数优化：
利用仿真模型，可以通过调整系统参数（如发射功率、脉冲宽度、带宽、天线增益、滤波器参数等）来优化雷达系统的性能。
硬件在环仿真 (HIL)：
将部分雷达系统硬件集成到仿真环路中，用于验证算法在实际硬件上的性能，或进行系统集成测试。MATLAB 和 Simulink 支持与硬件接口，可以实现 HIL 仿真。

雷达系统建模与仿真的应用领域

基于 MATLAB 和 Simulink 的雷达系统建模与仿真在多个领域具有广泛的应用：

雷达系统设计与验证：
在系统设计阶段，可以利用仿真模型对不同的设计方案进行评估和比较，缩短设计周期，降低研发成本。
雷达信号处理算法研究：
可以快速开发、测试和验证新的雷达信号处理算法，并分析其性能。
雷达系统性能评估与优化：
通过仿真，可以分析系统在不同环境和干扰条件下的性能，并进行参数优化以提高性能。
新型雷达系统研究：
对于相控阵雷达、合成孔径雷达、多输入多输出（MIMO）雷达等新型雷达系统，仿真提供了重要的研究手段。
雷达系统故障诊断与分析：
可以通过仿真模拟系统故障，分析故障对系统性能的影响，为故障诊断提供依据。
雷达操作员培训：
可以基于仿真模型开发雷达模拟器，用于培训雷达操作员。
电子对抗与电子支援研究：
可以仿真不同类型的干扰信号，评估雷达系统的抗干扰能力，并研究电子支援技术。

结论

MATLAB 和 Simulink 为雷达系统的建模与仿真提供了强大而灵活的平台。通过利用其丰富的工具箱和直观的建模环境，工程师和研究人员可以高效地构建逼真的雷达系统仿真模型，对雷达系统的设计、性能、算法和应用进行深入研究和验证。从基本的脉冲雷达到复杂的相控阵和合成孔径雷达，MATLAB 和 Simulink 能够覆盖雷达系统建模与仿真的各个方面。随着雷达技术的不断发展，基于软件的建模与仿真将继续发挥越来越重要的作用，成为推动雷达系统创新和发展不可或缺的工具。通过充分利用 MATLAB 和 Simulink 的强大功能，我们可以更好地理解雷达系统的工作原理，优化系统设计，开发更先进的雷达信号处理算法，从而在军事、民用和科研领域取得更大的成就。
