🔥 内容介绍

模型预测控制（Model Predictive Control, MPC）作为一种先进控制策略，近年来在工业过程控制领域得到了广泛的应用。其核心思想在于利用被控对象的数学模型，在每个采样时刻预测系统在未来一段时间内的动态行为，并通过求解一个优化问题来确定当前时刻的最优控制输入。MPC因其能够显式处理系统约束、具有前馈控制功能以及对模型不确定性具有一定的鲁棒性等优点，使其在处理复杂系统，特别是多输入多输出（Multiple-Input Multiple-Output, MIMO）系统时表现出独特的优势。本文将聚焦于使用二次规划（Quadratic Programming, QP）来模拟MIMO系统的模型预测控制过程，深入探讨其原理、实现方法及其在实际应用中的意义。

模型预测控制的基本原理

MPC的基本框架包含以下几个核心要素：

预测模型（Prediction Model）： MPC依赖于一个能够准确描述系统动态行为的数学模型。对于MIMO系统，常见的模型形式包括状态空间模型、传递函数模型或ARX（AutoRegressive with Exogenous Input）模型等。预测模型用于预测系统在未来一段时间（预测时域）内的输出响应。
滚动优化（Receding Horizon Optimization）： 在每个采样时刻，MPC会求解一个基于预测模型的优化问题。该问题旨在最小化一个性能指标（通常是跟踪误差和控制输入能量的加权和），同时满足系统的状态和控制约束。
滚动实现（Receding Horizon Implementation）： 优化问题求解后，MPC只将优化得到的第一个控制输入作用于被控对象。在下一个采样时刻，系统状态被重新测量，预测时域向前滚动，优化问题再次求解，如此循环往复。

多输入多输出（MIMO）系统建模

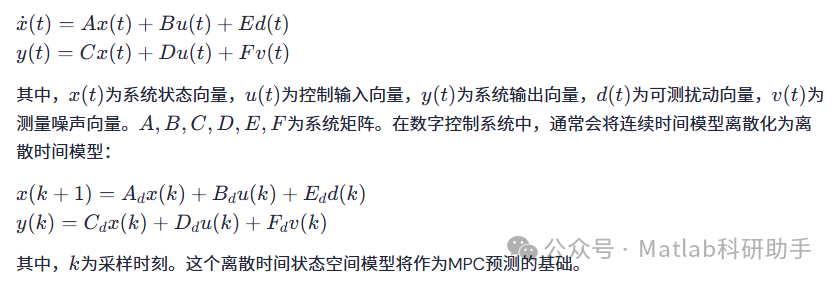

MIMO系统具有多个输入和多个输出，其动态行为比单输入单输出（SISO）系统复杂得多。对MIMO系统进行准确建模是实现有效MPC的关键。常见的线性MIMO系统模型可以表示为状态空间形式：

x˙(t)=Ax(t)+Bu(t)+Ed(t)

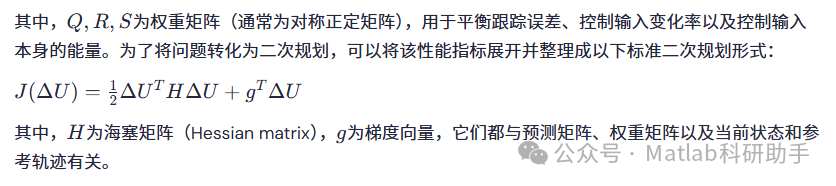

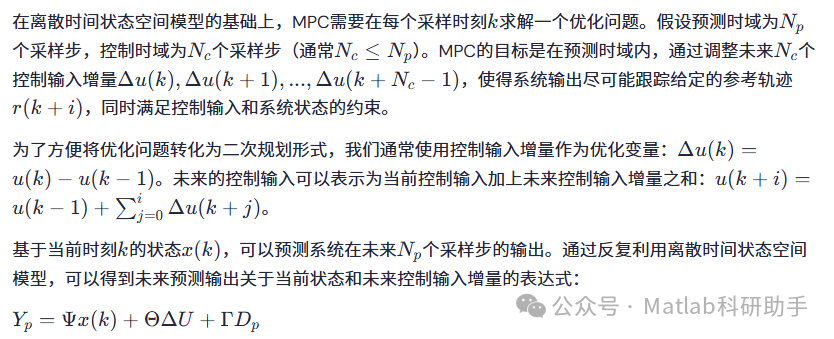

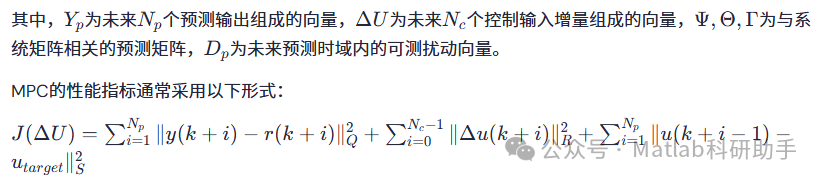

基于二次规划的MPC问题描述

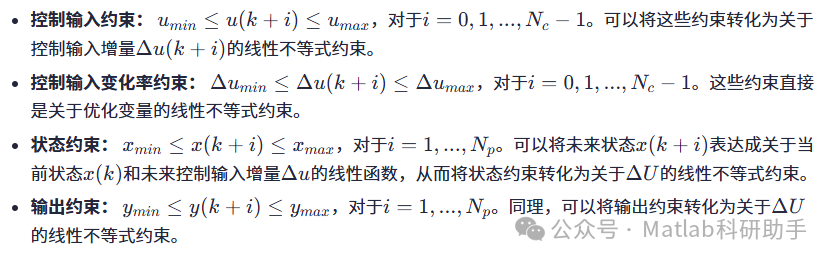

系统约束的处理

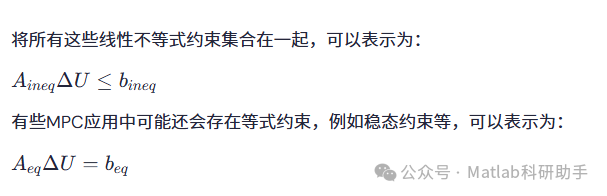

MIMO系统的MPC通常需要处理多种约束，包括：

二次规划求解

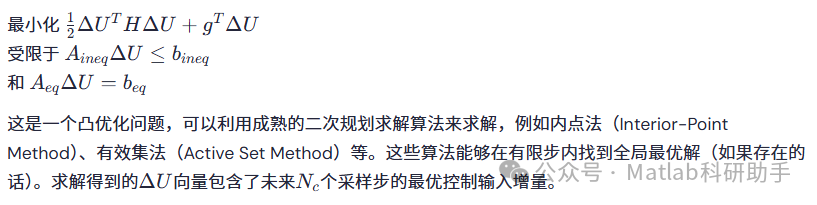

将性能指标和约束结合起来，MIMO系统的MPC问题最终被建模为一个标准的二次规划问题：

MIMO系统MPC的模拟实现

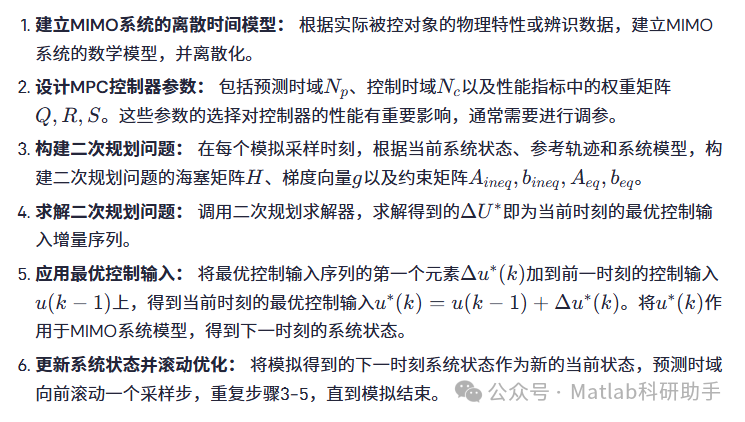

在计算机上模拟MIMO系统的MPC过程通常包括以下步骤：

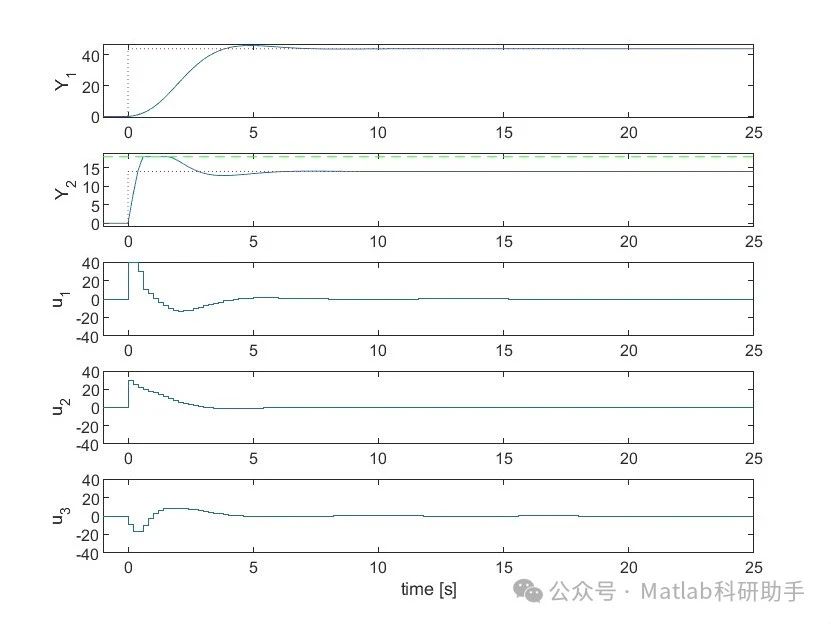

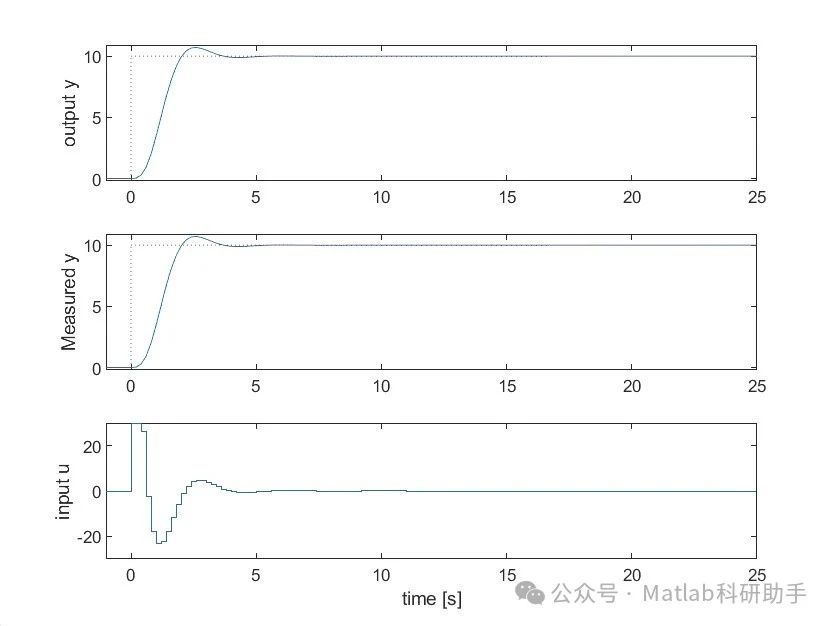

模拟过程中，可以记录系统的输入、输出和状态变化，以便分析控制器的性能，如跟踪性能、对扰动的抑制能力、约束满足情况等。

MIMO系统MPC的挑战与讨论

尽管基于二次规划的MPC在MIMO系统控制中取得了显著成功，但在实际应用中仍面临一些挑战：

模型精度：
MPC的性能高度依赖于预测模型的准确性。对于复杂的MIMO系统，建立精确模型可能非常困难。模型失配会导致预测误差，影响控制性能甚至导致系统不稳定。
计算负担：
对于高维度的MIMO系统和较长的预测时域，二次规划问题的规模会很大，求解所需的计算时间可能超过采样周期，导致无法实时实现。
约束可行性：
在某些情况下，系统约束可能无法同时满足，导致二次规划问题无解。需要设计合适的软约束或者松弛变量来处理约束的可行性问题。
参数整定：
MPC控制器中的参数较多，如预测时域、控制时域以及权重矩阵等，它们的整定是一个复杂且耗时的过程，需要经验和反复试验。

针对这些挑战，研究人员提出了许多改进方法，例如：

模型辨识与自适应控制：
利用在线辨识或自适应控制技术来提高模型精度。
快速二次规划算法：
开发更高效的二次规划求解算法，或者利用结构特性来简化问题。
显式MPC（Explicit MPC）：
对于某些类型的系统，可以在离线阶段将MPC律表示为一个分段仿射函数，从而在线计算量极小。
鲁棒MPC（Robust MPC）：
考虑模型不确定性或外部扰动的影响，设计具有鲁棒性的MPC控制器。

结论

基于二次规划的模型预测控制为MIMO系统提供了一种强大的控制策略。通过将复杂的MIMO控制问题转化为带有约束的二次规划问题，MPC能够有效地处理系统约束，实现良好的跟踪性能和鲁棒性。本文详细阐述了使用二次规划来模拟MIMO系统MPC的原理、建模、问题描述和求解过程，并讨论了其在实际应用中面临的挑战及潜在的改进方向。随着计算能力的不断提升和优化算法的进步，基于二次规划的MPC将在MIMO系统的先进控制领域发挥越来越重要的作用。未来的研究将继续致力于提高MPC的计算效率、鲁棒性以及处理非线性系统的能力，以满足更广泛和更复杂的工业控制需求。
