AD19画原理图和PCB注意事项和步骤(主要为PCB和总结注意事项)

写在前面

最近在学校社团学习AD19画电路板，突然觉得如果不把自己的东西总结一遍，记录一遍，过不了几天就会忘记在运用过程中的经验，于是写下了此次博客
记录个人的一些收获，可供借鉴
新人第一次写博客，如果有错误，希望指出，万分感谢
因为本人是用OneNote做笔记，所以写在博客里面的大部分都是图片，OneNote复制出来就自动变图片了

修改内容

/------------------------------------------------------------------------------------------------------------------------/
时隔大概一个多月，重新复习这部分知识点的时候，发现自己有个地方没学好，就是在走线的时候，不仅可以走顶层线，也可以走底层线，走两层线，因为如果只走一层线，对布局的要求非常高，在对这个知识点考核的时候会浪费大量的时间，这次记录下这一个知识点，供自己学习。
二次修改：经过学长的提醒，还是少打过孔走两层线，因为两层线之间打过孔来走线一般是信号线才这样，但如果一但是走电流的线，在实际的过程中会因为各种各样的原因，导致电流变化，电势差变化，从而给板子带来一些不可预料的错误。
并且过孔不一定是GND孔，还可以是某一种线的孔，以便于顶层和底层的线走出来好看一些。
/---------------------------------------------2020.10.5修改-------------------------------------------------------/
距离这篇博文发布已经有快半年了，更新一下我最新学到的一些东西
包括对双层板，GND和DGND的理解
修改内容会补到最后面
/---------------------------------------------2020.12.12修改-------------------------------------------------------/
1.增加了选中原理图，如何在PCB中高亮显示
2.立创EDA导入封装库的方法
3.几个快捷键
4.AD19中差分布线报错解决方法
5.AD19中keep outlayer用ctrl+w无法布线的解决方法
6.原理图编译报off gird pin的警告
7.AD19修改丝印的方法
/---------------------------------------------2021.7.3修改-------------------------------------------------------/
1.修改了一下排版方式，增加了目录

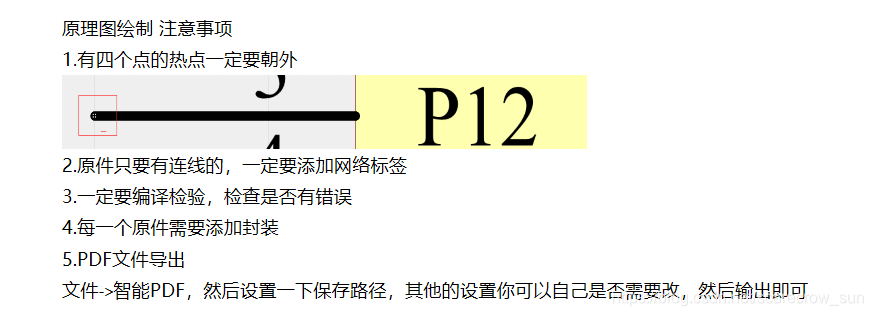

AD原理图绘制注意事项

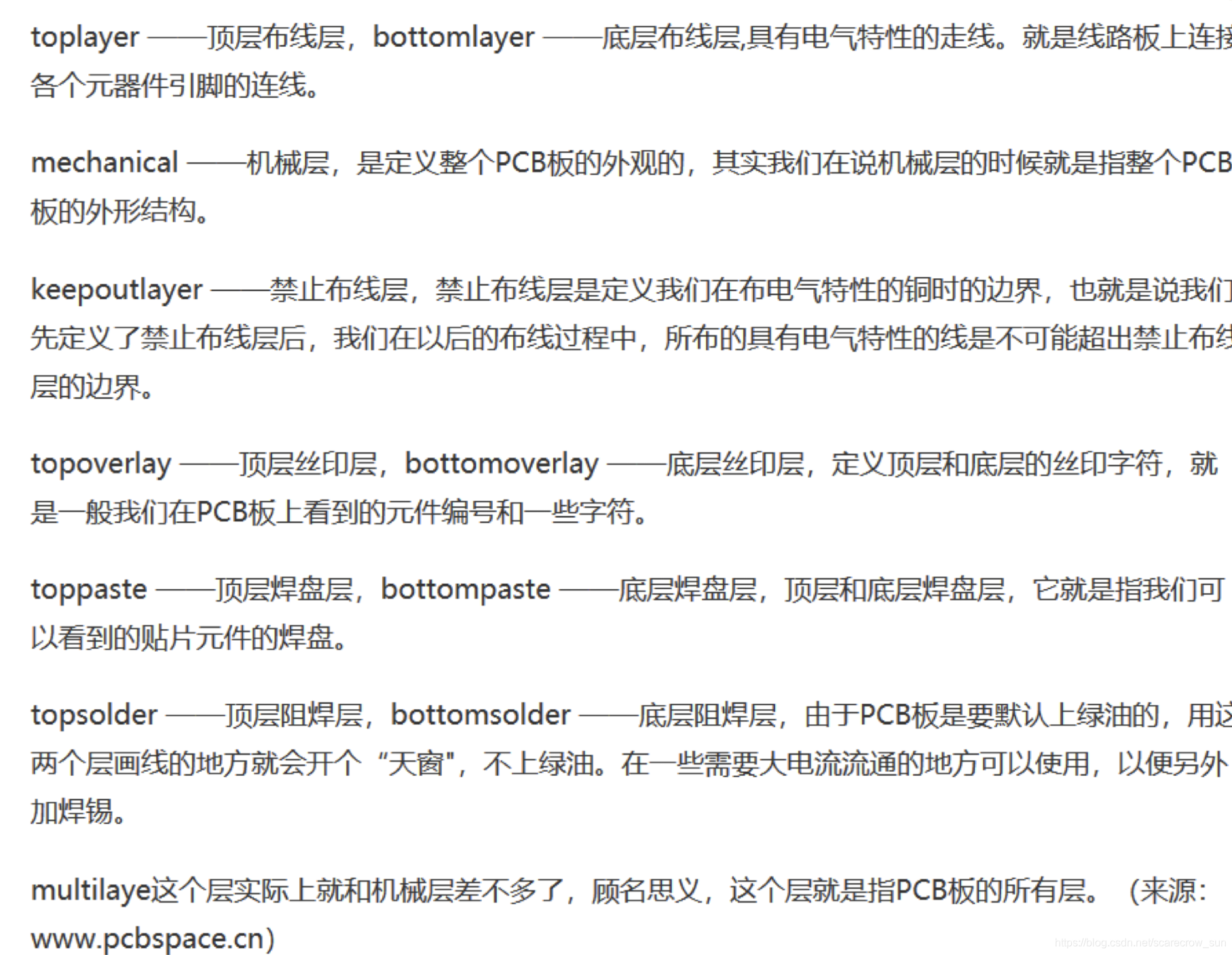

PCB不同的板层

一开始接触PCB就被PCB那么多的板层给吓到了，但是看了许多视频之后发现，只用到了2-3个板层，方便起见，还是把各个板层的解释说明放在下方

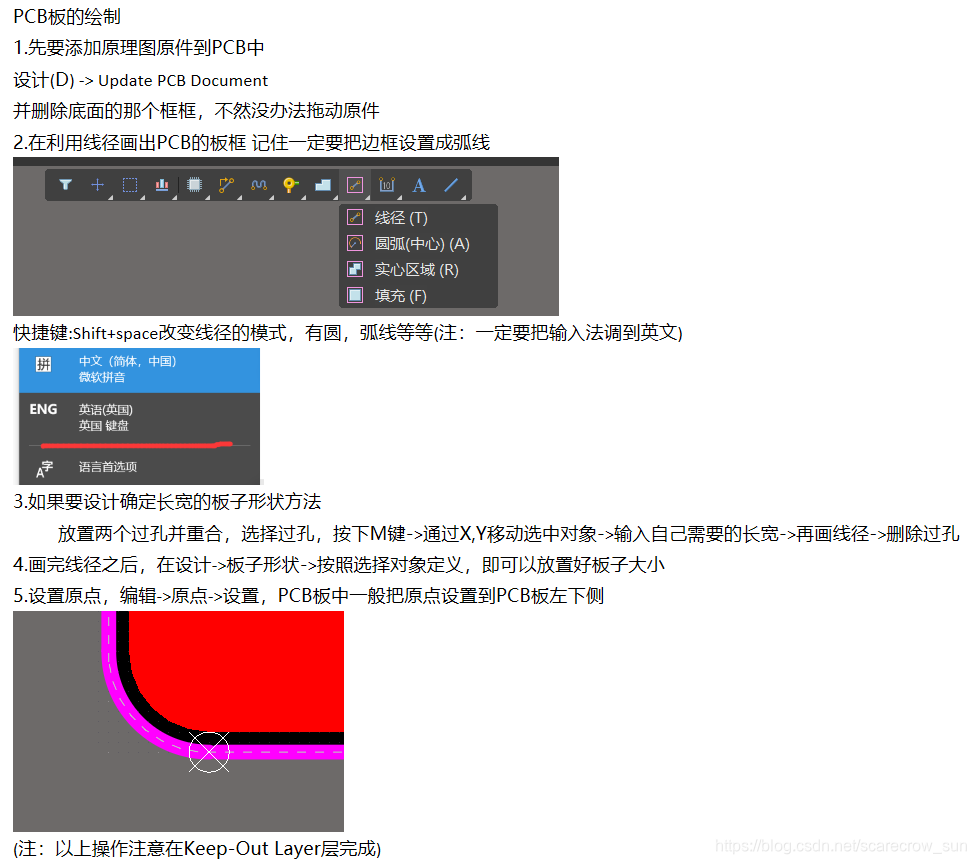

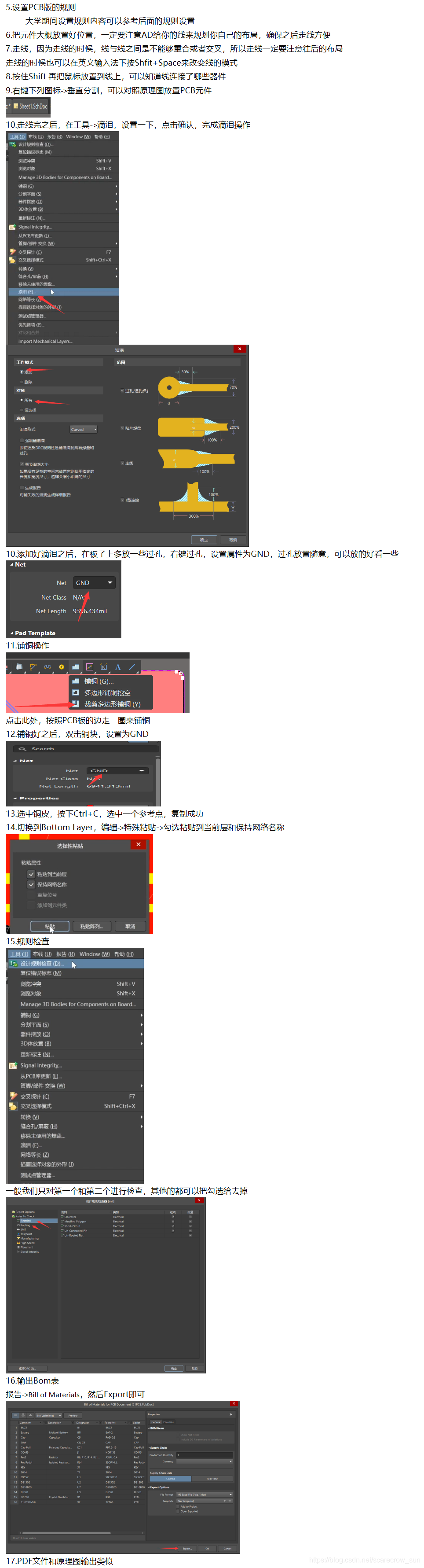

PCB板绘制步骤

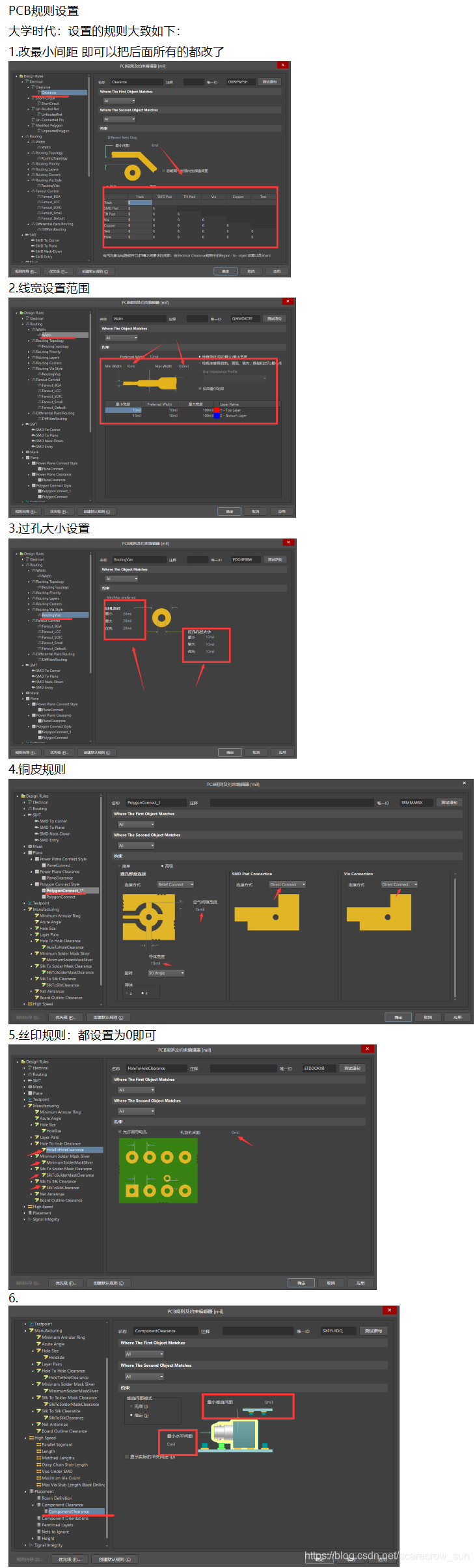

规则设置

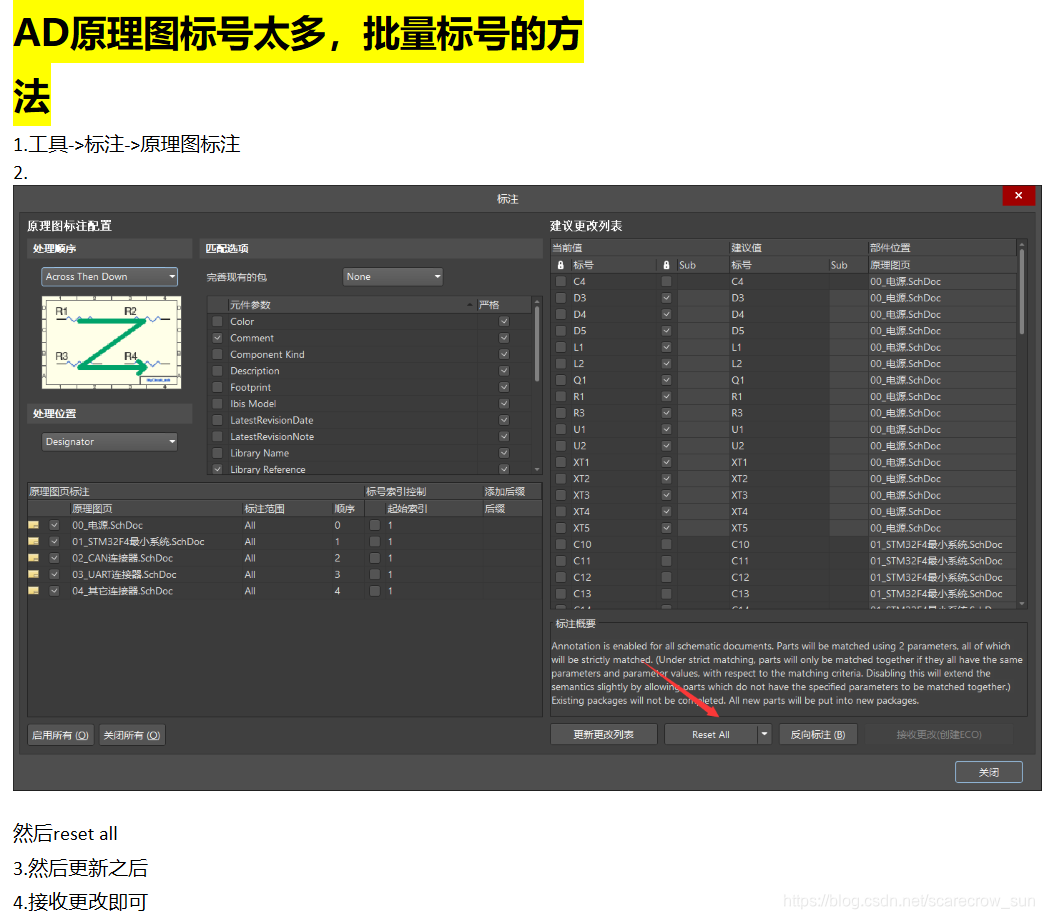

批量标注序号

开窗

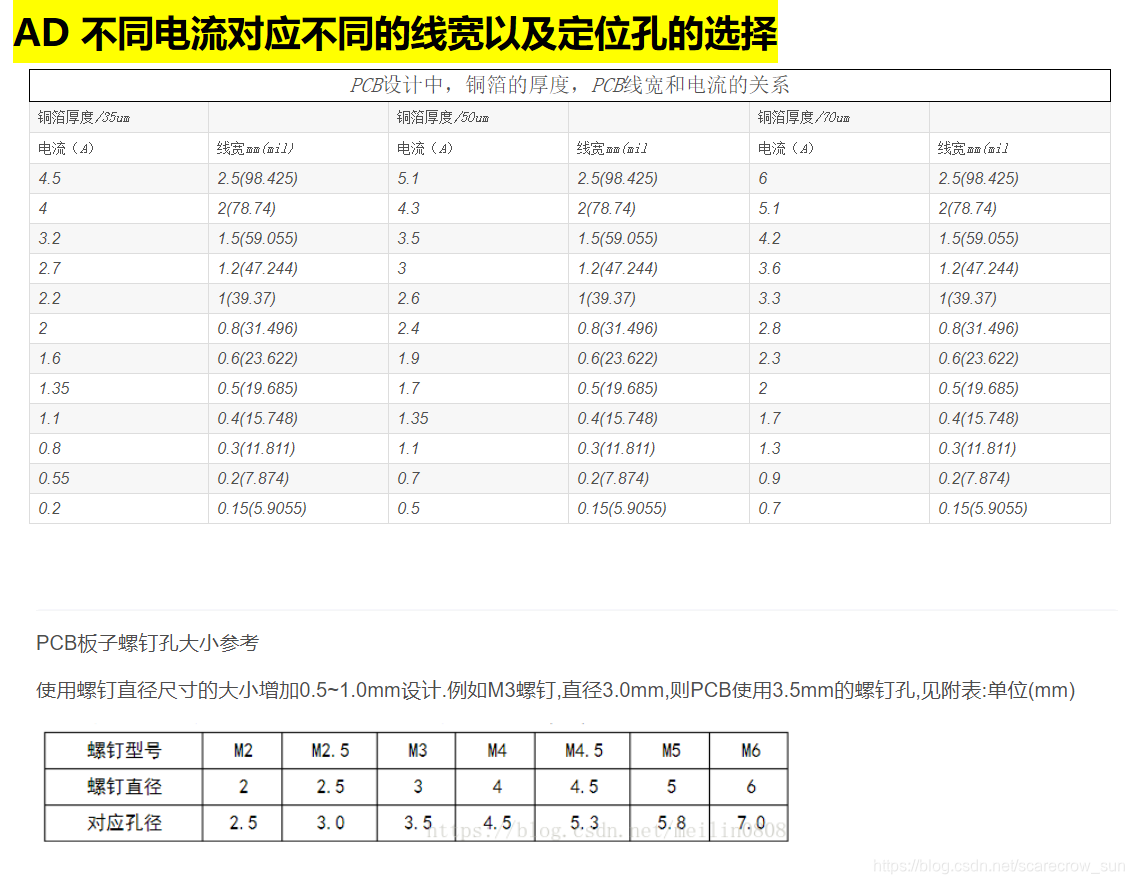

不同电流对应不同的线宽选择

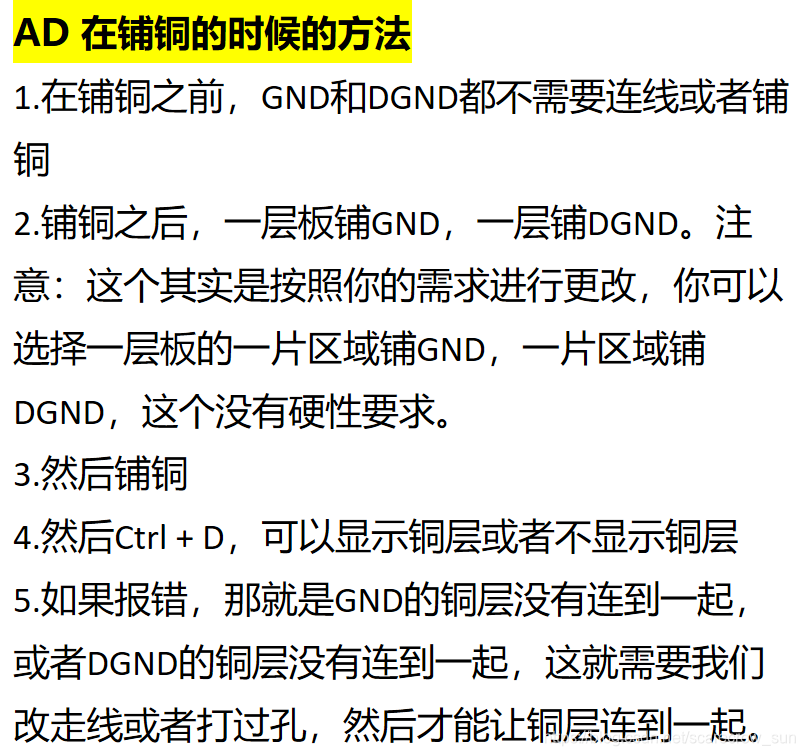

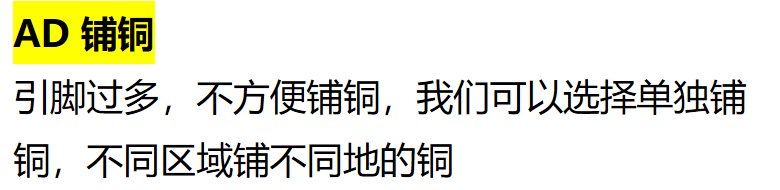

铺铜

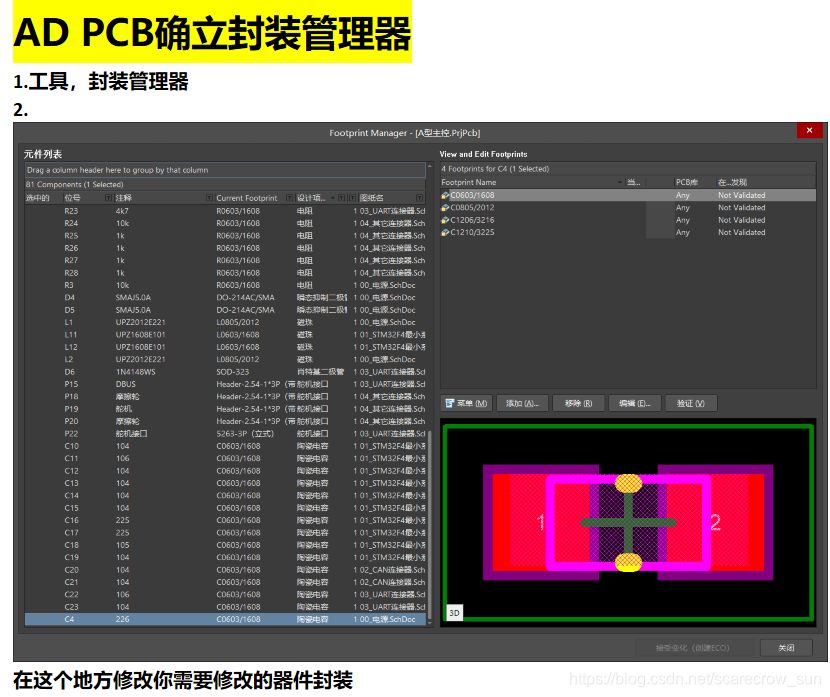

AD19封装管理器

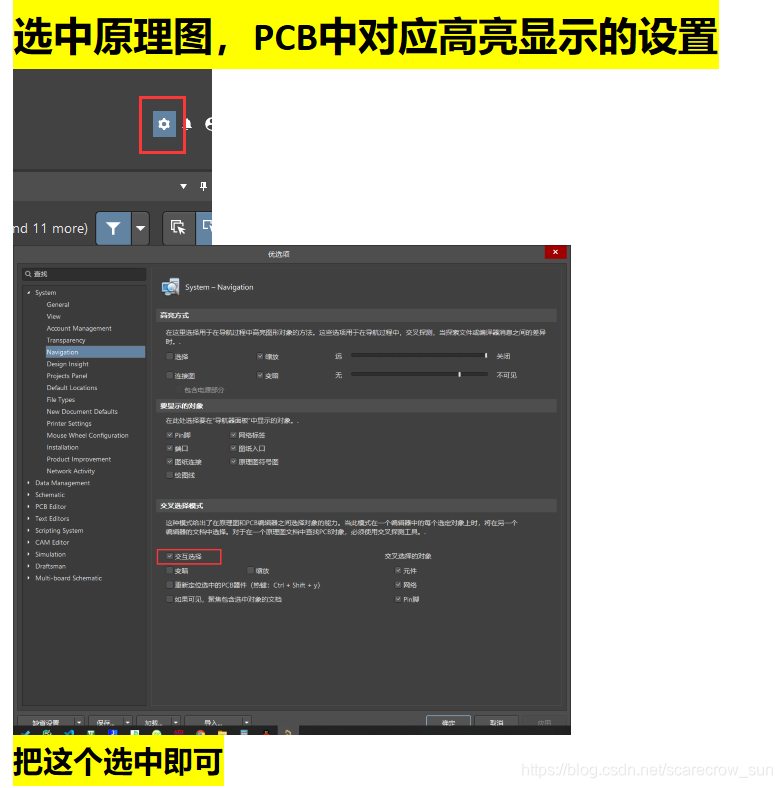

高亮显示

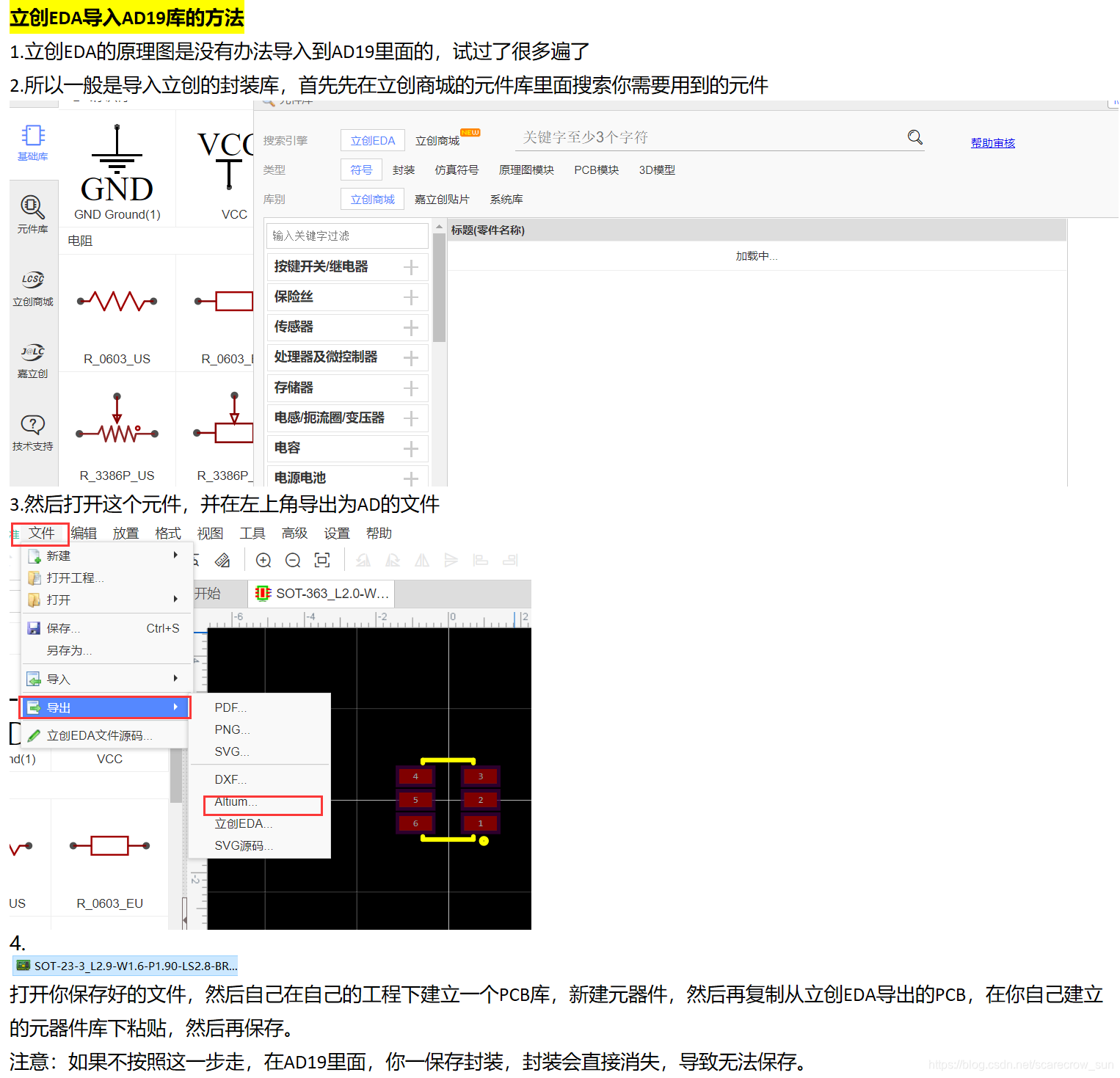

立创EDA导入AD库的方法

报错解决方式及快捷键

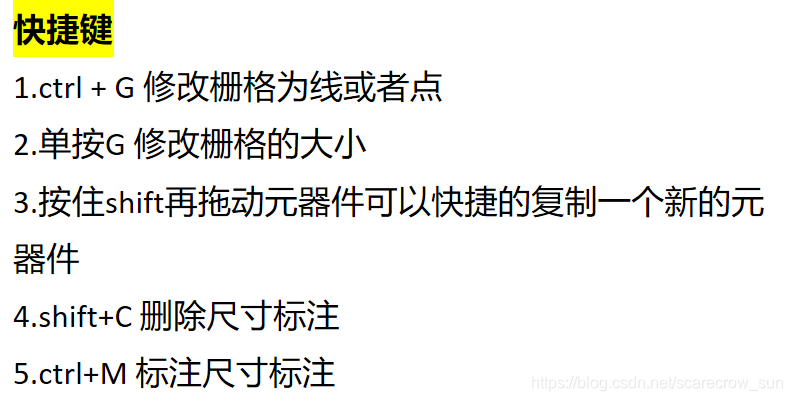

快捷键

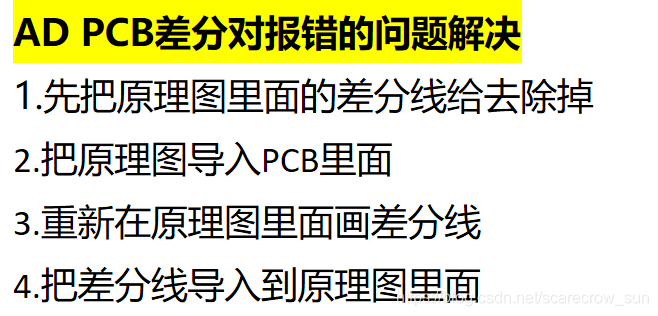

差分布线报错

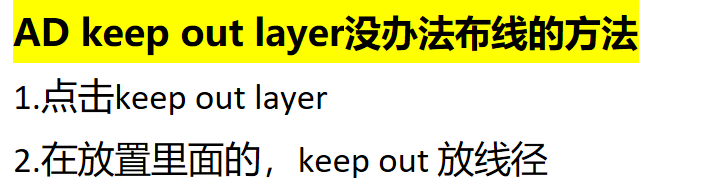

AD19中keep outlayer用ctrl+w无法布线的解决方法

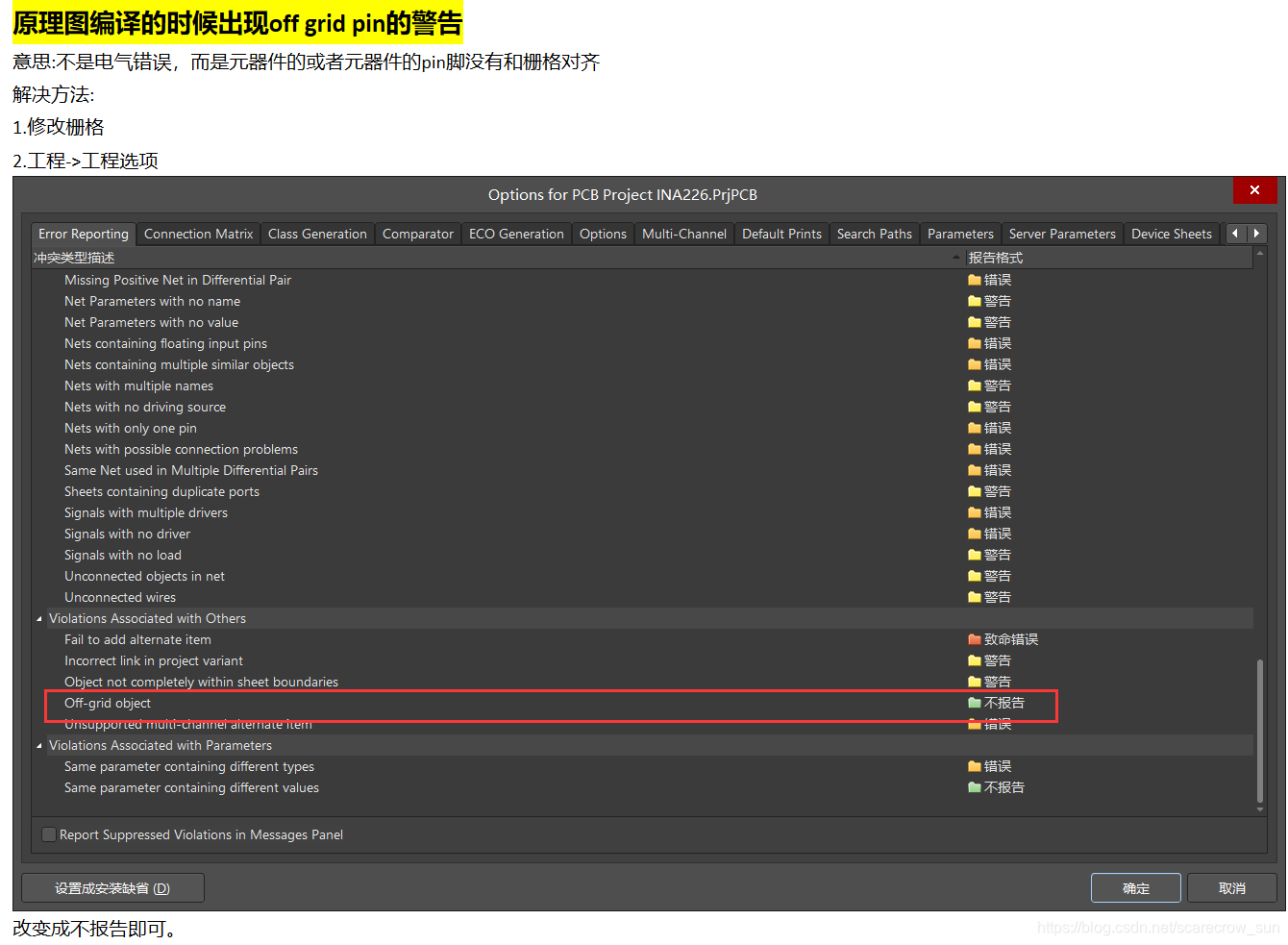

原理图编译报off gird pin的警告
