Cadence软件输出PDF原理图时页码重复或乱序问题

最近画图中遇到一个问题：从别的工程中copy单独的原理图页到现有工程中时，出现原理图页码重复的现象，导致off-page connector的配置出现问题,或者出现输出PDF原理图时，页码顺序乱了。那么，能不能直接更改原理图的页码呢？

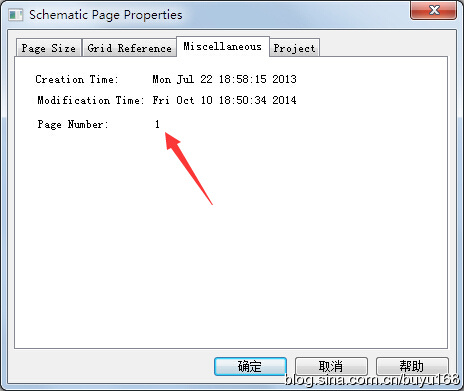

我直接在要修改的原理图上右键——Schematic Page Properties，出来的窗口选择Miscellaneous，出现了Page Number，但是这里并不能修改。

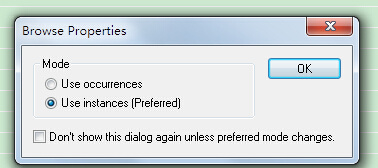

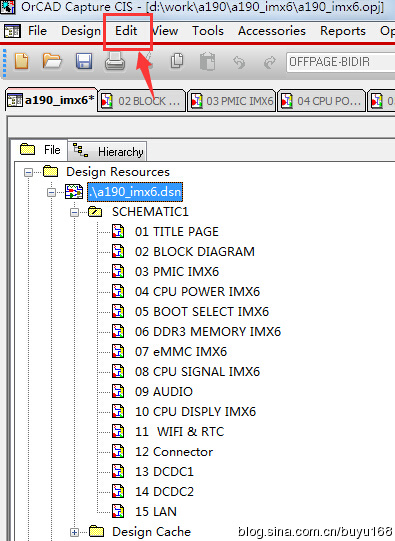

 先选择要修改的原理图工程，点Edit菜单，选Browse——Titleblocks（前提是每一页都有Titleblock,没有的话，需要先添加上），在弹出的对话框上如图选择，点OK。

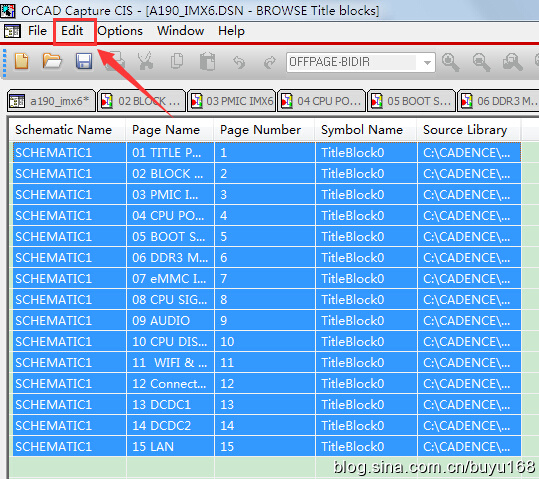

看到下图的表格了吗？Page Number在向我们招手咯，但这里还不能修改，选中所有的原理图，点Edit——Properties，弹出下下图的表格，在这里我们就可以修改啦。

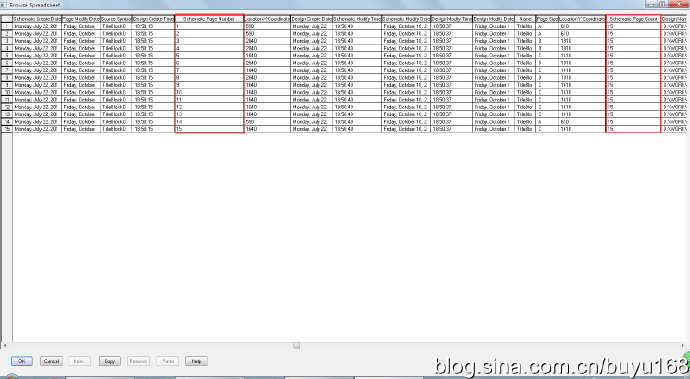

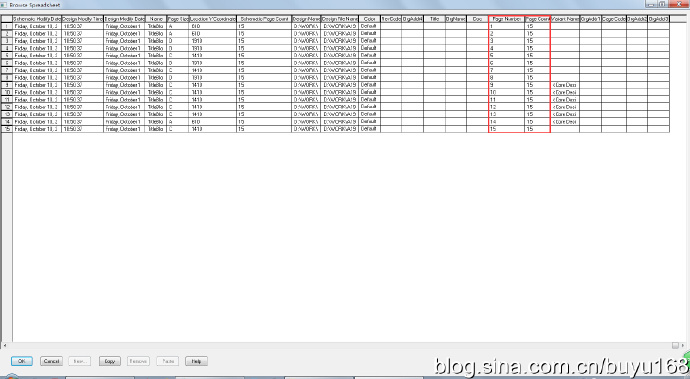

在这里我们会看到四组数据，分别是Schematic Page Number、Schematic Page Count、Page Number和Page Count，都要按照实际修改才可以，否则会报错。



修改完毕，点击左下角的OK，现在所有的页码就都设置完毕了。
