Cadence OrCAD原理图复制过程中位号重复或者出现“?”的解决方法(即给器件重新编号)

#cadence#原理图

在绘制原理图时,我们有时会复制自己曾经绘制过的原理图。但直接复制有时会出现位号混乱、重复、以及出现“?”。这时我们需要给元件重新编号。

首先选中需要编号的元件先清除所原有的编号,点击菜单栏的Tools-Annotate,

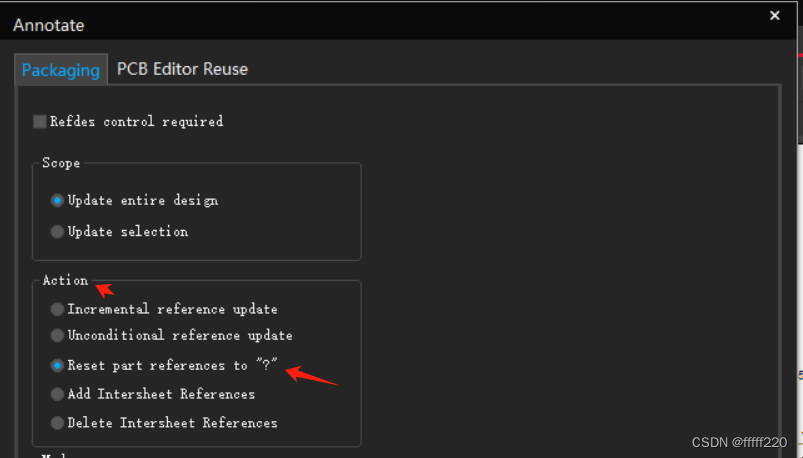

在弹出的Annotate对话框的Action一栏中点击Reset part references to“?”点击确定,复位所有位号。

重复步骤再次打开Annotate对话框,在Action一栏中选择ncremental reference update项,点击确定即可。
