皮尔斯晶振电路的参数计算

本文详细介绍了皮尔斯晶振电路的工作原理及参数计算,包括RF、Inv、Q、Cs、CL1、CL2、Rext等,强调了如何计算匹配电容和外接电阻以确保晶体不过驱动,同时提供了增益余量的计算方法,以确保振荡器稳定起振。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

皮尔斯晶振电路,就长下面这个样子
在这里插入图片描述
来看一下电路参数作用及如何计算,帮助更好地设计MCU的晶振电路。

RF: 晶振内部反馈电阻,它的作用是使反向器作为放大器工作,并接在Vin和Vout上,使放大器的Vout = Vin,从而强制它运行在线性区内。

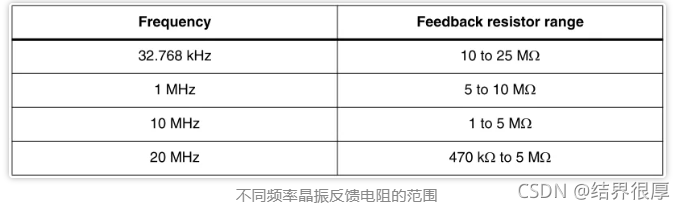

不同的晶振,反馈电阻不一样,如下ST给出了对应的范围。
在这里插入图片描述
这个参数我们可以不用管。

Inv: 内部的反相器,作为放大器来用。

Q: 晶振/晶体。

Cs: 杂散电容,晶振的两个脚与PCB线路的杂散电容,一般在2~7pF之间。

CL1、CL2: 匹配电容,我们需要计算的,公式如下:
在这里插入图片描述
CL: 晶振的负载电容,芯片的数据手册上一般会给出。
在这里插入图片描述
Rext: 外接电阻,这个电阻用来限制晶体的驱动功率,当晶体的功率耗散大于制造商的指定值,则要加Rext,避免晶体被过驱动,当晶体上的功率耗散小于制造商的指定值,则不需要加Rext,或者Rext为0欧姆。

下面这个公式,反应了DL和ESR的关系。
在这里插入图片描述
DL: 是晶体的最大驱动功率。

ESR: 晶体的等效串联电阻。

DL和ESR参数可以在晶振的规格书中找到。

IQ是流过晶振电流的有效值(均方根),用IQmaxRMS表示,即:
在这里插入图片描述
流过晶振电流的峰峰值,用IQmaxPP表示,即:
在这里插入图片描述

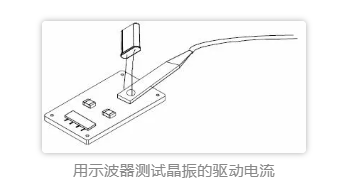

我们再用示波器测量出晶振的驱动电流,这个值超过IQmaxPP时,就需要加Rext了。

在这里插入图片描述
当确定了需要加Rext,如何计算呢?

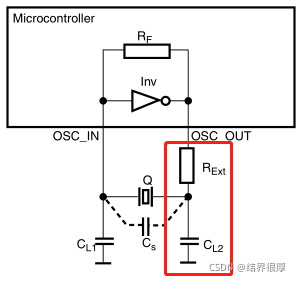

在这里插入图片描述
如上图,Rext和CL2其实构成了一个低通滤波器,通带频率不能小于谐振频率,即可算出Rext初始值。
在这里插入图片描述
算出Rext后,还要再计算一下晶振的增益余量,增益余量用gainmargin表示,增益裕量值为5是保证振荡器有效起振的最小值。
在这里插入图片描述

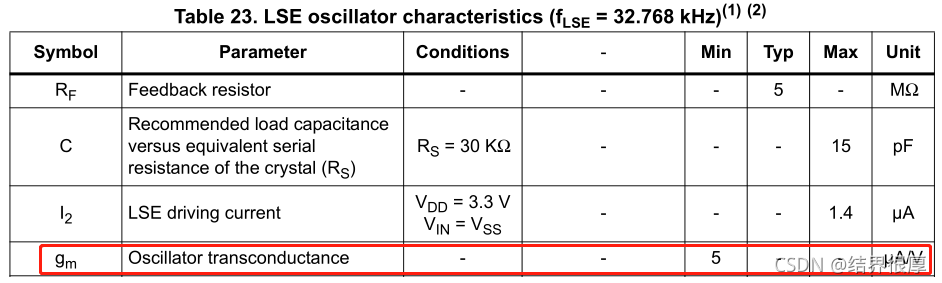

gm: 是晶振的跨导,在芯片的规格书中可以看到这个参数。
在这里插入图片描述
gmcrit: 是的临界值,有一个公式:
在这里插入图片描述
gm和gmcrit都是已知的,可以算出增益余量,有的规格书会直接给出这个参数。

电路加了Rext后,gmcrit的公式里面需要加上,变为:
在这里插入图片描述
需要重新计算增益余量,看是否达到要求。

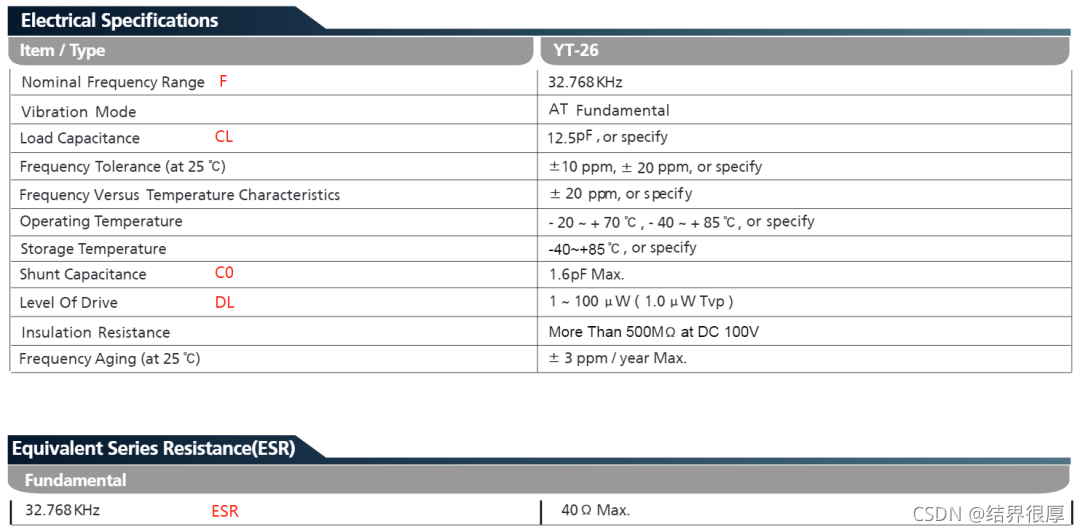

上面公式中的一些参数都可以在晶振的规格书中找到。
在这里插入图片描述


本文转自---------硬件工程师炼成之路
