CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。由基本的器件知识可以知道，当PMOS的栅极接高电平的时候，PMOS管截止，栅极接低电平的时候PMOS管导通；当NMOS的栅极接高电平的时候，NMOS管导通，栅极接低电平的时候NMOS管截止。因此当PMOS的栅极接低，NMOS的栅极接高电平时，传输门的输入和输出导通，此时就能实现电平的传输。

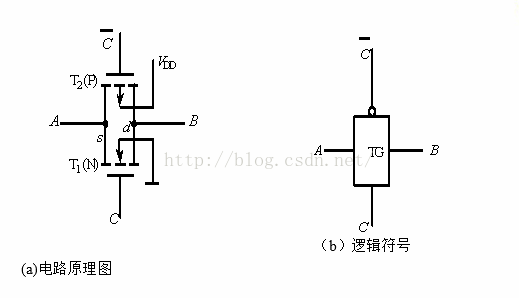

电路原理图和符号：

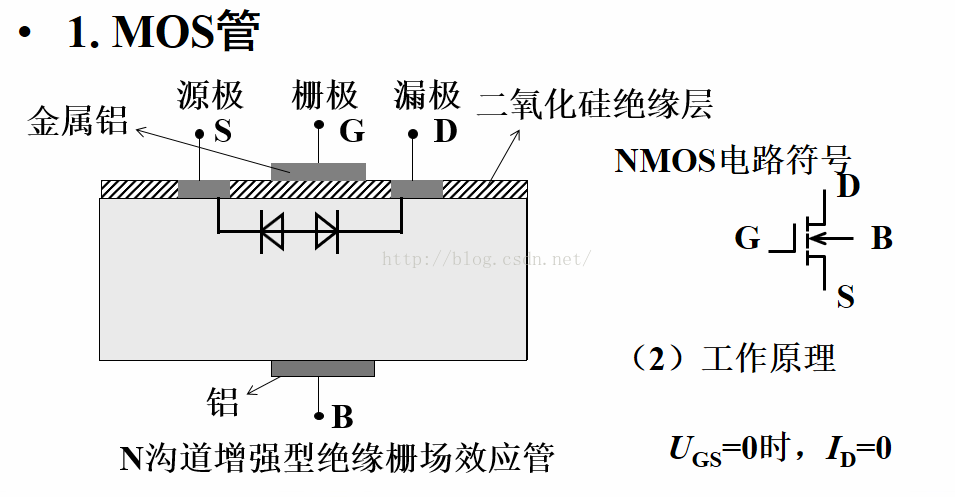

MOS管：

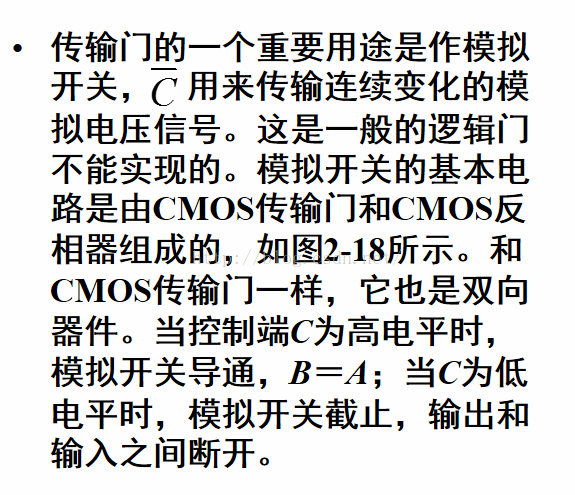

CMOS传输门的用途：（用作模拟开关）
