单片机经典外围电路（一）--LCD1602显示

单片机经典外围电路（一）----LCD1602显示（1)

学无止境，生活就像一首歌，时代是歌的旋律，个人就是时代的音符，前路漫漫，因为坚持看到希望。

一、序言

        随着现代数字电路的发展，显示技术也在逐渐发展。为了更好的向人们显示信息，显示器件经历了LED数码管，LCD液晶显示，LCD彩色屏幕，以及OLED等等。我们生活中的电视，手机，电脑，示波器，仪表，都需要向人们显示信息，因此这些是显示器件的作用。如何显示信息，如何使用这些器件，帮助入门级工程师快速掌握这种器件的使用方法，是本文目的，由于作者水平有限，不足之处请多指教。

二、LCD1602的硬件设计

电路连接图如下面所示。

图2-1. LCD1602-8线通讯

根据LCD1602型号很多，在此仅以LM016L器件为例进行介绍

LCD1602引脚介绍

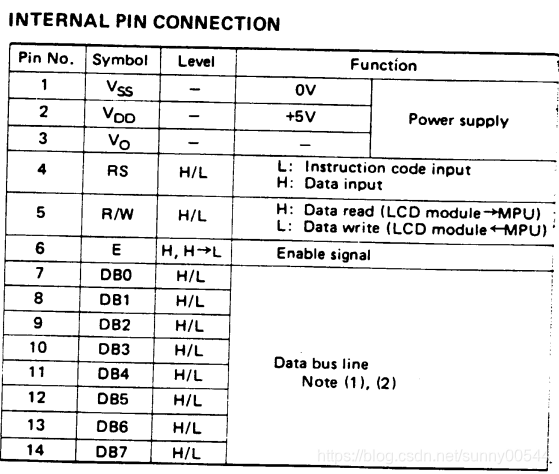

图2-2datasheet中的说明

通过阅读datasheet 可以得到Vss为0V，VDD为5V,Vee，本来是调节背光板亮度的，此处接地。 RS： H高表示数据输入，L低表示命令代码输入

R/W： H表示数据读取  L表示数据写入。E表示信号使能。8位数据总线分别是DB0~DB7,对应的引脚为7-14。

本图接线采用的是并行输出信号，8路信号同时输出。如上图2-1所示

VEE的电压由这个决定，背光板亮度决定显示的质量，有时候看不到字，因此如下图所示电路可以解决，背光亮度问题。

 图2-3背光亮度调节
