一、引言

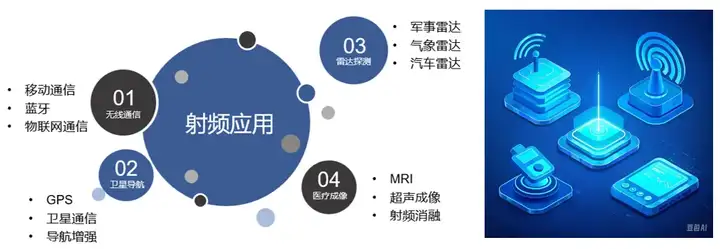

在MWORKS.Syslab 2025a中，同元软控射频工具箱迎来了一波给力的更新！Syslab始终专注于算法开发与数值计算领域，作为Syslab的工具箱，射频工具箱重点发力于电子信息范畴的射频系统和子系统建模计算工作。射频工具箱应用领域极为广泛，涵盖无线通信、雷达探测、卫星导航、医疗成像等多个行业。

本次升级在功能、应用范围以及易用性方面进行了一次全面升级。围绕着射频网络设计分析进行了提升，涵盖了数据导入和网络参数、匹配网络设计以及有理拟合与信号完整性等多个关键领域，为大家带来了一系列创新功能。

无论你是从事电路设计的专业人士，还是专注于系统仿真的技术达人，亦或是正在研发复杂射频系统的科研大神，MWORKS.Syslab 2025a版的射频工具箱都将成为你手中更加强大、精确、便捷的工具，助力你在工程设计与创新的道路上更进一步，让你的工作更加高效，成果更加出色！

二、产品概述

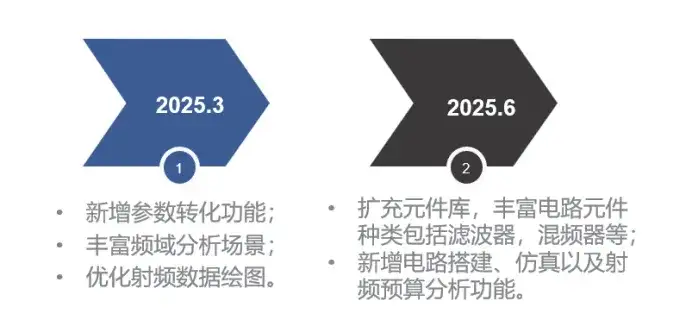

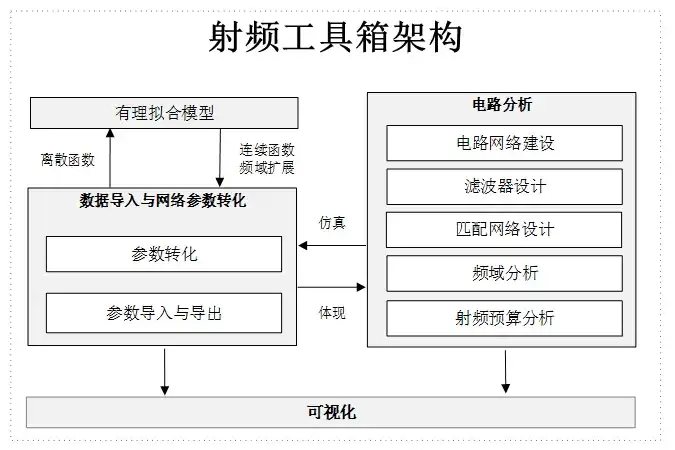

射频工具箱涵盖了各类无源器件模型，如电阻、电容、电感、传输线、滤波器等，以及有源器件模型，像放大器、混频器等。该工具箱提供了射频电路分析方法的数字域仿真，专门致力于射频系统的设计、分析以及模拟工作。为用户构建复杂射频系统提供了完整的解决方案。

不仅如此，射频工具箱还提供了多种分析方法，能够基于S参数对所构建的模型进行深入且细致的分析和仿真。通过这些分析方法，用户可以全面地研究射频系统在不同频率、不同工作条件下的性能表现。同时，该工具箱还具备对分析结果进行可视化分析的能力，可将抽象的数据和性能指标以直观的图形、图表等形式展现出来，使用户能够更加清晰、准确地掌握射频系统的特性，为进一步优化系统设计提供了强有力的支持，极大地提升了射频系统设计和分析的效率与质量。

三、功能亮点

1.网络参数提取与优化

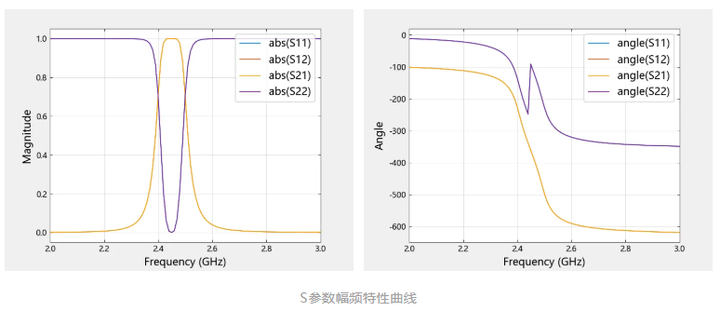

可以方便地提取射频网络的各种参数，如散射参数（S参数）、阻抗参数（Z参数）、导纳参数（Y参数）等，并进行可视化展示和分析。同时，提供网络优化功能，帮助用户根据设计要求对射频网络进行匹配、调谐和优化，以实现最佳的性能。

2.高效的仿真与分析功能

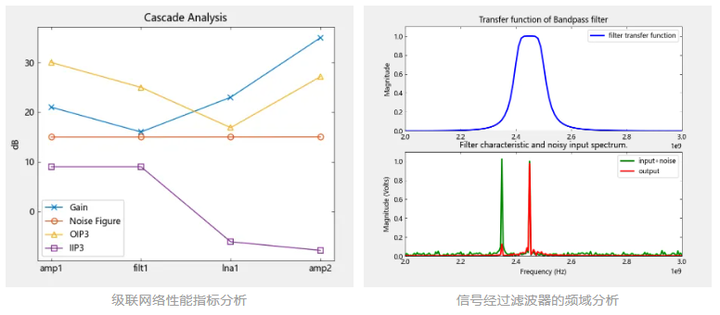

能够对射频电路和系统进行精确的仿真，包括但不限于信号传输、反射、增益、噪声系数、线性度等性能指标的分析，帮助工程师快速验证和优化设计方案。支持多种仿真方法和算法，如时域仿真、频域仿真等，帮助工程师快速验证和优化设计方案。

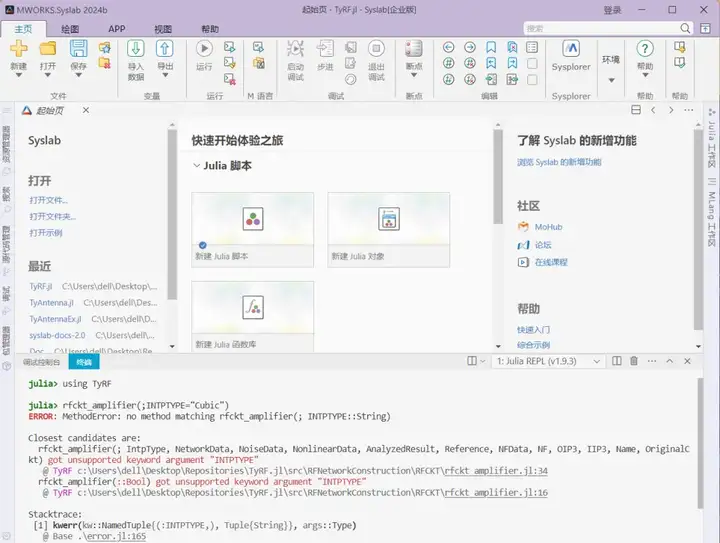

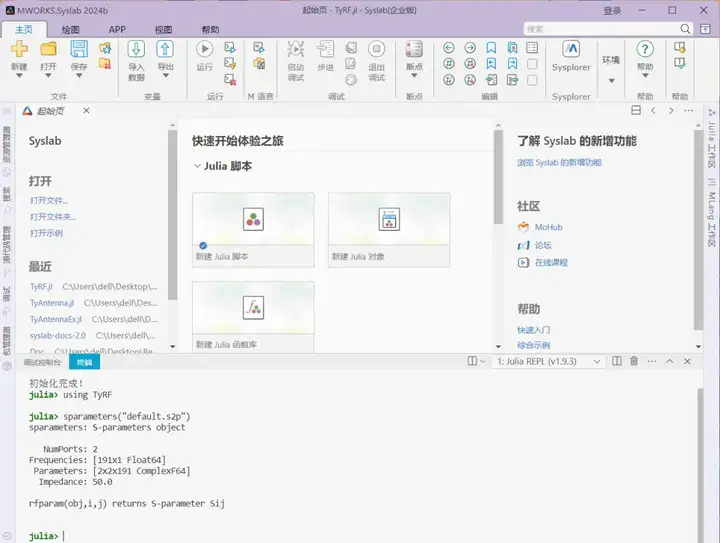

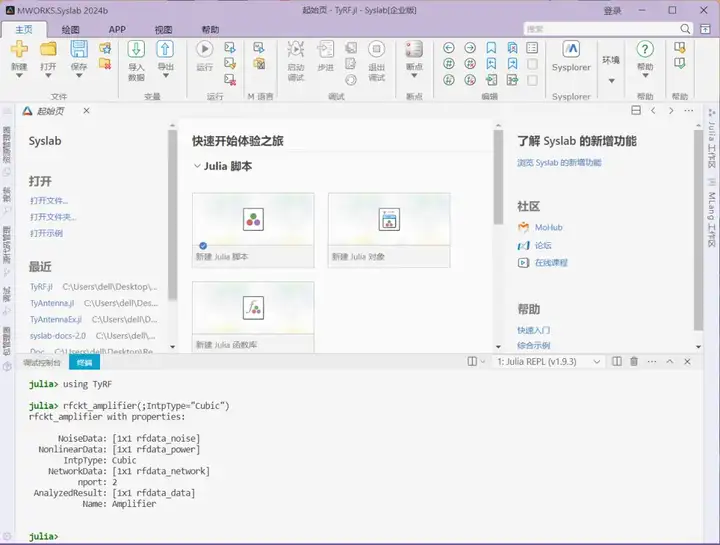

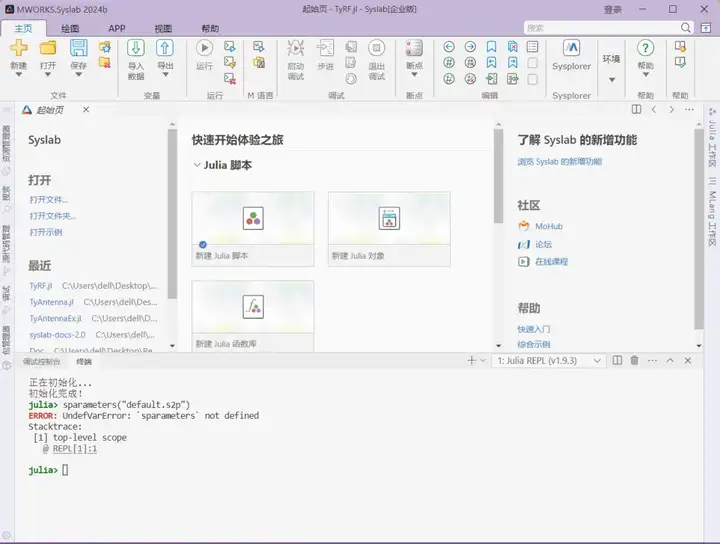

3.数据导入与导出

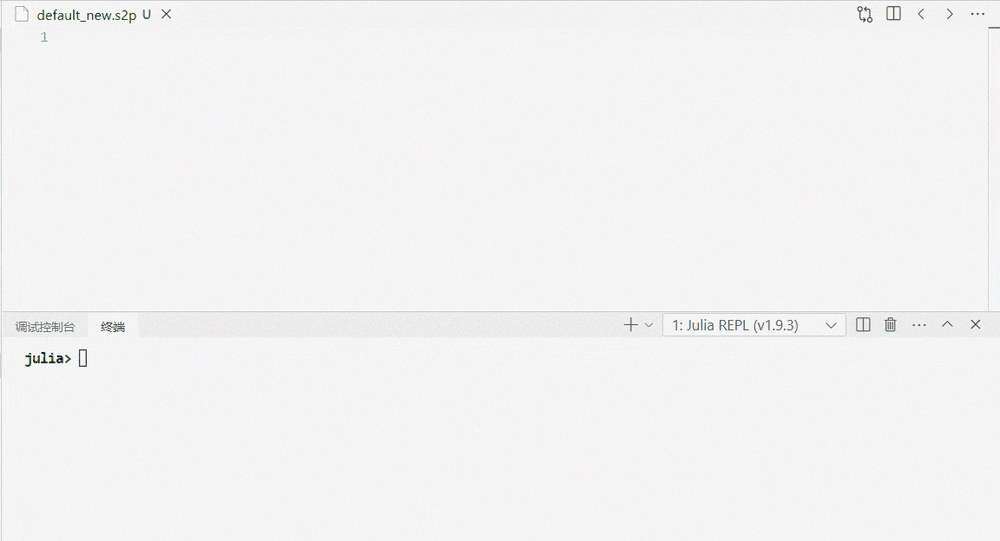

支持多种数据格式的导入和导出，如Touchstone、ADS等，方便与其他设计软件和测试设备进行数据交互和协同工作。用户可以将外部测量数据导入到射频工具箱中进行分析和处理，也可以将仿真结果导出到其他软件中进行进一步的设计和验证。

四、应用案例

通过以下三个典型案例，让我们来了解一下射频工具箱能够解决哪些行业的具体问题和面临的挑战。

1.单极子天线的阻抗匹配

1）问题描述

在通信系统中，信息传输需要载体。除了我们用光纤、电缆、网线等传输有线信号，只要是在空中使用电磁波传播的信号，均需要各种形式的天线。天线在发射信号时，辐射单元通过馈电网络获取能量，将电信号转换为电磁波进行信号传输。如果将辐射单元与馈电网络直接连接，因为阻抗不匹配会产生以下的问题：

功率反射损耗：天线与传输线不匹配，会导致一部分功率被反射回信号源。而且，由于反射功率无法有效地用于天线辐射，导致天线实际辐射的功率减少，降低了天线的辐射效率。在无线通信系统中，这可能会导致信号强度减弱，通信距离缩短。
信号失真：不匹配会引起反射波和入射波在传输线上相互叠加，形成驻波。驻波的存在会导致传输线上电压和电流的幅度和相位出现不均匀分布。这种不均匀性会引起信号失真。
频率响应变差：天线不匹配时，其频率响应会出现偏差。在天线设计的工作频率范围内，可能会出现某些频率点上反射损耗急剧增加，使得天线在这些频率点上无法有效地接收或发射信号。对于多频带或宽带天线，这种频率响应变差的情况更为严重，可能会导致天线在部分频段内无法正常工作，限制了天线的应用范围。

2）解决方案

在天线的馈电环节，需依据天线自身独特的阻抗特性，设计并调试匹配网络。这一过程的核心目的在于确保天线与信号源之间达成良好的阻抗匹配状态，从而显著提升信号的传输效率，让信号能够高效、稳定地从信号源传输至天线。

借助射频工具箱和天线工具箱，工程师能够对单极子天线进行建模操作，并能完成该天线的对应的阻抗计算。基于计算得出的天线负载阻抗结果，射频工具箱可进一步实现智能匹配网络设计，生成一系列匹配网络方案。用户可从这些生成的匹配网络中，挑选出最为合适的一个。值得一提的是，所选定的匹配网络能够完美实现共轭匹配，并且确保在单个特定频率下，达成最大功率传输的理想效果，为天线性能的充分发挥提供坚实保障。

3）结果分析

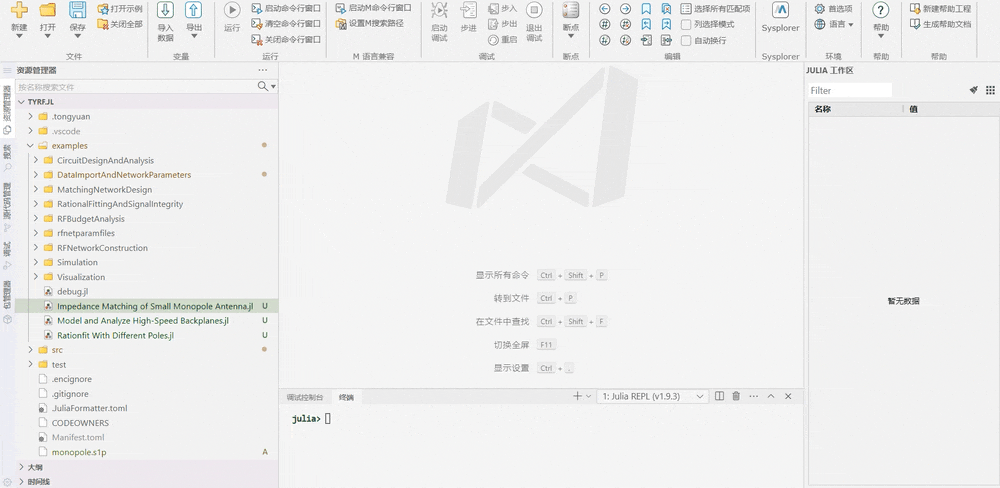

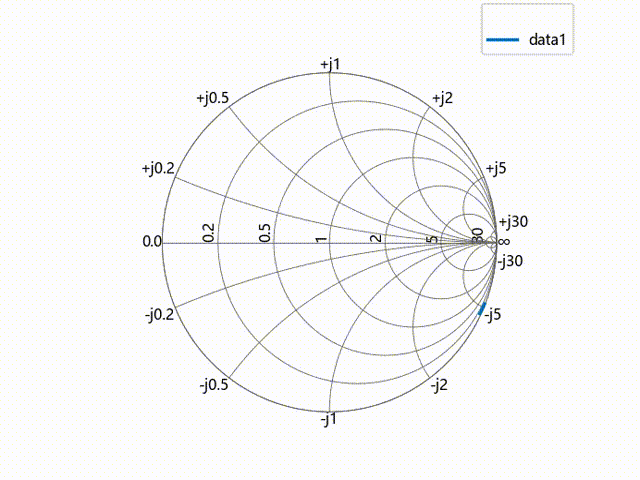

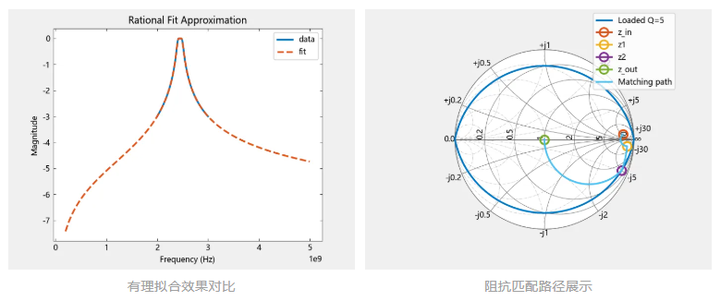

通过仿真结果可以看出：在未进行匹配时，单极子天线的反射系数在阻抗为−j5.0Ω附近的位置，与史密斯圆图的中心相距甚远，这清晰地证实了存在严重的阻抗失配问题。

完成网络匹配后，史密斯圆图所显示的反射系数轨迹穿过了原图的中心，由此确认匹配成功。在500MHz的工作频率下，可以明显观察到，损耗由先前的约-20dB降至0dB，从而成功实现了天线的最大功率传输。

2.使用有理拟合优化S参数计算

1）问题描述

S参数是全面反映射频网络的功率传输、反射以及耦合等特性的一组数据。S参数通常是通过测量或仿真得到的一组离散的数据，在使用S参数进行射频系统设计与分析时，往往会因为S参数数据离散、数据量大、数据不完整等原因造成数据分析困难、设计效率低下、信号完整性难以预测等问题。

2）解决方案

使用有理拟合对射频系统的响应数据（如S参数与频率的关系）进行建模是一种有效方法。通过有理拟合，可以将S参数数据转换为一个连续的、便于分析和计算的有理函数模型。这样可以方便地对射频系统进行分析、设计和优化。

3）结果分析

通过仿真结果可以看出：在该射频工具箱里，有理拟合功能会根据不同极点数，而呈现出各异的拟合效果。这一设置的核心目的，是为用户打造一种平衡的性能体验。

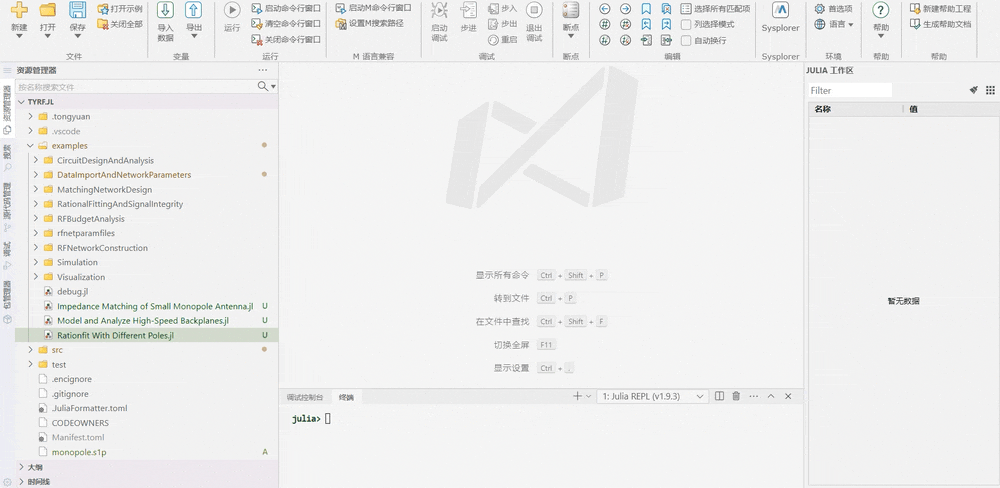

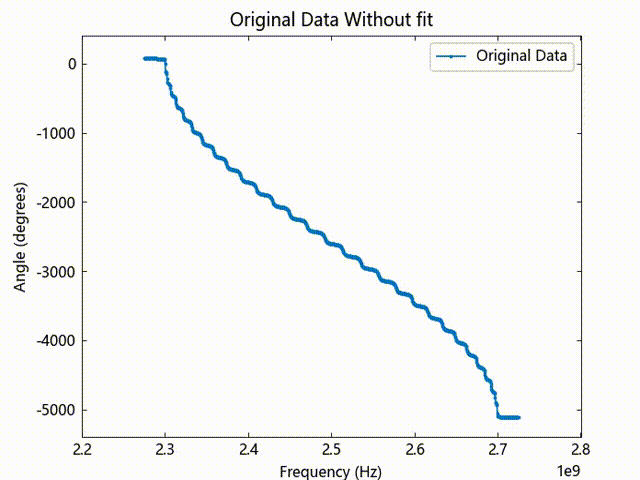

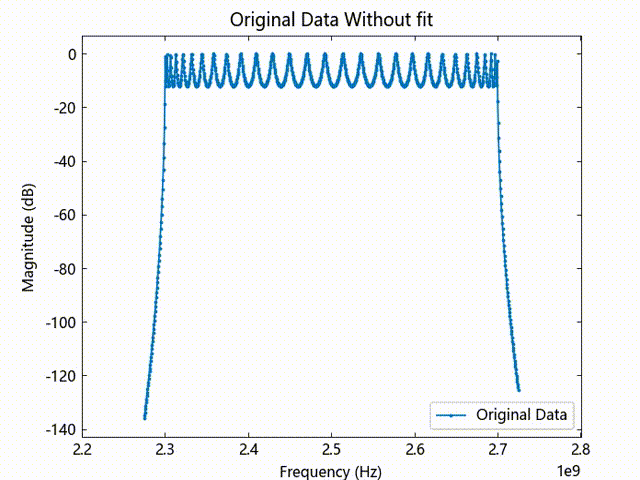

射频工具箱的拟合过程默认设置48个极点。从图中呈现的结果可以清晰地看到，48个极点实现了对S参数的近似拟合。这种默认运行速度极快，在节省时间方面有着显著的优势，十分契合一般射频系统在分析与建模方面的需求。

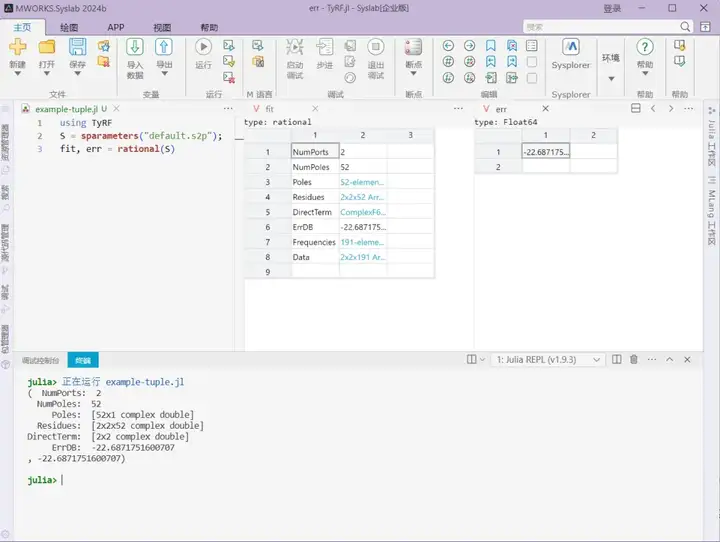

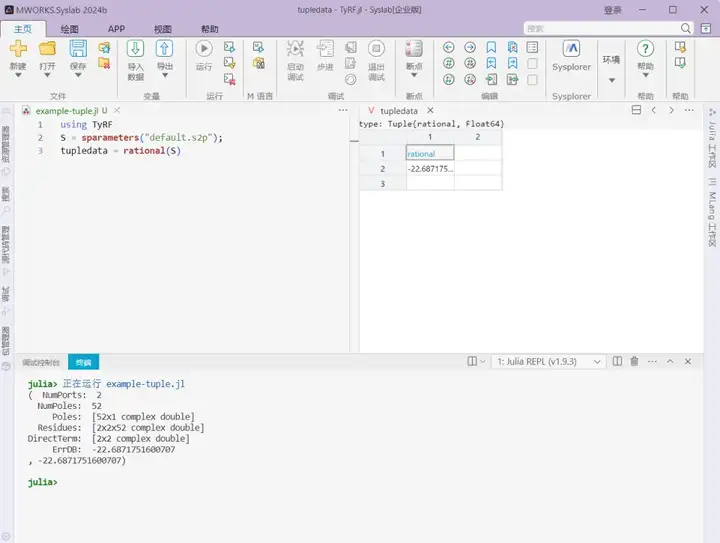

此外，当默认设置的计算结果误差超出设定范围时，系统会及时弹出提示 “建议增大NPoles数量和增加迭代次数”。这时用户可以通过手动设置极点个数优化拟合效果。例如，此处设置了49~60个极点，最终采用58个极点进行拟合，从图中看到其实现了对S参数更为准确的拟合。这种手动设置极点的方式，特别适用于从事高精度射频项目的专业用户。在实际操作中，用户能够依据自身需求自由设置极点个数，或者自定义误差范围。通过合理增加迭代次数与极点数量，让拟合过程更加精细，从而达到减小误差的效果，为高精度项目提供更为可靠的设计与分析依据。

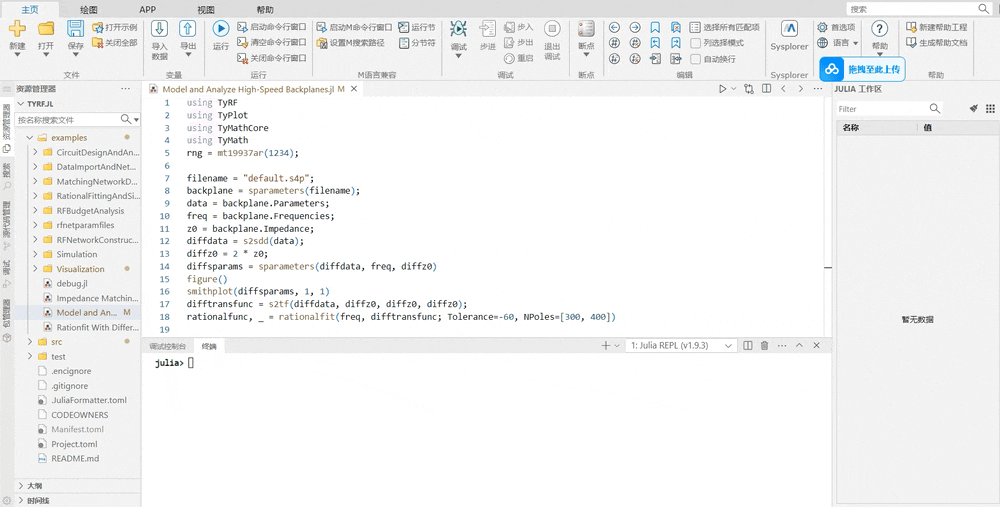

3.使用有理拟合对差分高速背板通道建模

1）问题描述

高速背板通道是指在电子设备中，用于连接多个电路板或模块的高速信号传输路径，通常是由一块较大的印制电路板或一组电路板构成的背板架构。随着集成规模扩大和频率提升，高速背板引入差分信号以满足高效传输的需求。S参数用于描述高速背板中网络端口之间的信号反射和传输特性，能精准量化差分信号在传输过程中的反射、损耗等情况。通过对S参数的分析，可以了解差分信号在背板中的传输性能，评估背板的匹配程度和信号质量。

2)解决方案

首先，借助差分函数，把四端口网络转化为二端口网络，进而计算传递函数。这一转化过程能够有效简化系统结构，使后续的分析和计算更为便捷。

随后，针对射频系统的响应数据，例如S参数与频率之间的关系，采用有理拟合方法进行建模。有理拟合是一种强大的数学工具，它能够将离散的S参数数据转化为一个连续的有理函数模型。这种模型不仅便于进行数学分析，还能显著提高计算效率，使得对射频系统的特性分析变得更加直观和高效。基于此模型，我们可以更精准地开展射频系统的设计、分析和优化工作，以满足不同应用场景下的性能需求。

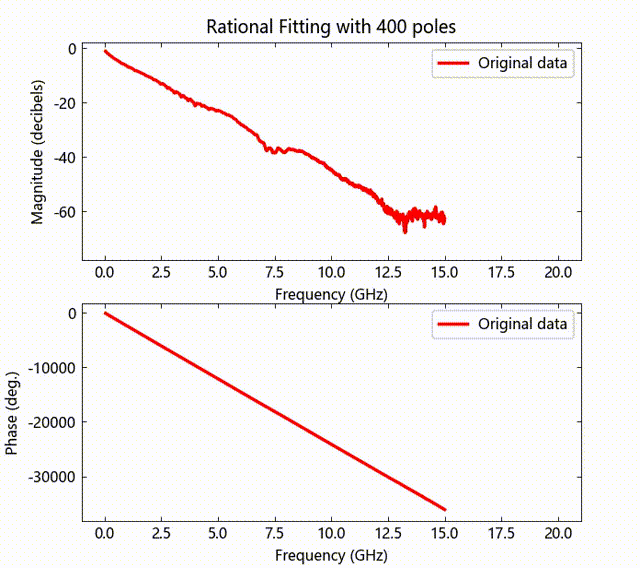

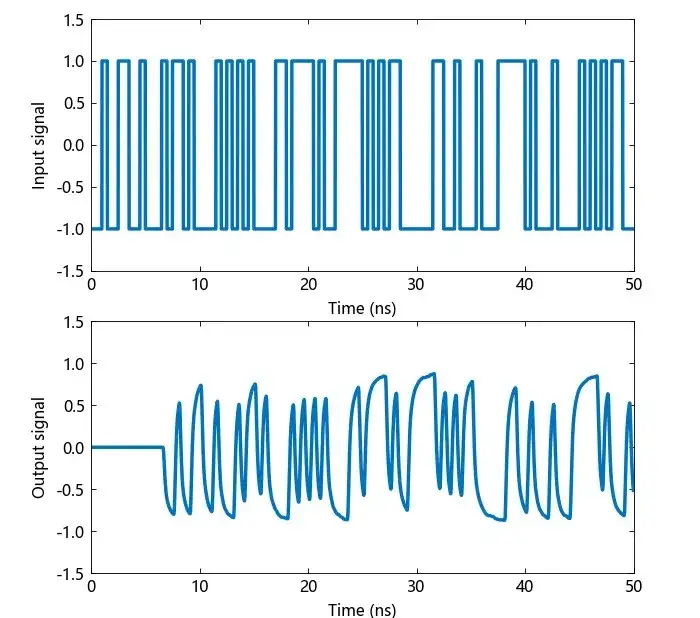

最后，计算并绘制高速背板的差分输入和输出信号。通过直观的可视化展示，能够清晰呈现信号在高速背板中的传输特性和变化规律，有助于工程师快速发现潜在问题，为进一步优化高速背板的性能提供有力依据。
