之前一直想在DC等ASIC中将项目中的寄存器堆换成ram，奈何资源和能力都有限，一直没完成。 最近机缘巧合有条件将这个任务完成了，简单记录并分享一下。

memory compiler

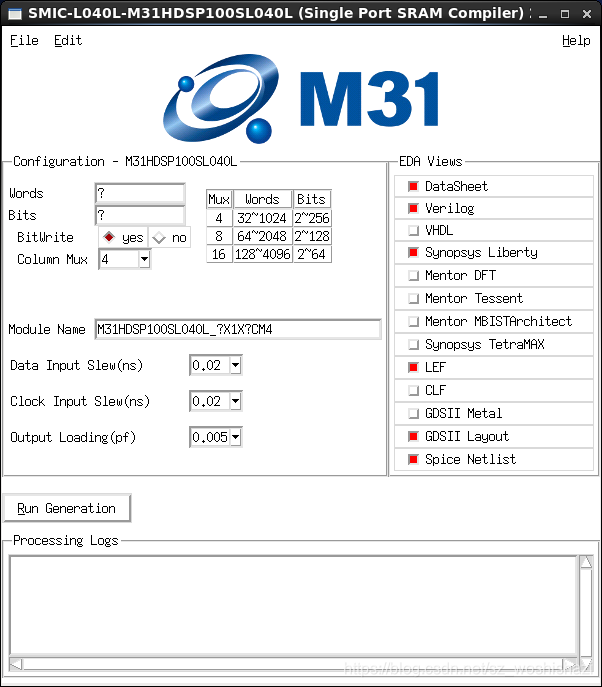

ASIC中的ram和FPGA平台中的ram使用并不同，虽然也是直接调用IP的，但是ASIC中需要厂家的memory compiler工具来生成指定大小功能的ram。
我是用M31公司的工具，其他家的工具内容好像更细致

输入指定words和bits等信息后会自动生成带有.v .datas .lib的文件夹，我们所需的ram的.v文件就在其中，设计电路时直接调用这个IP即可。

VCS仿真

既然生成IP后，就需要验证设计功能是否正确，在此我只做一个ram简单的读写测试来记录VCS的仿真流程

• 大致流程分为编译，运行和波形仿真。

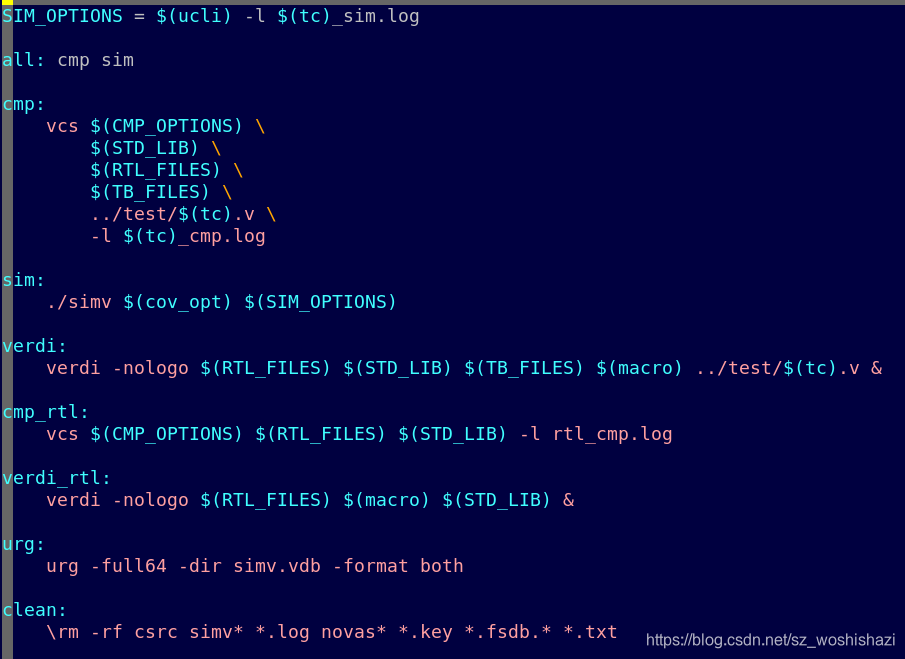

• vcs的脚本是Makefile

通常一个Makefile会反复使用，所以在执行的时候会将测试名作为变量输入，防止反复更改脚本。

使用-ucli选项可以使VCS编译完停在时刻0处，等待用户手动运行。

后面的macro内容为自己编写时需要的macro，用来控制testbench的功能是否执行。
例如此处的FSDB_DUMP用来控制时候产生fsdb波形文件。

这里gsim选项用来控制仿真用DC综合后的.v文件还是rtl级的.v文件，在一些简单的仿真中可以不加这个。

STD_LIB连接的是工艺库对应的文件，估计也是门级仿真用到的。

• 主要还是要记录一下VCS的cmp_options
• -full64（64位机选项）
• +v2k（支持verilog-2001标准）
• -debug_access+all(交互仿真，不清楚意思，一般都加)
• notimingcheck （屏蔽specify块中的时序检查）
• -timescale=1ns/1ps（设置时间范围，最小单位1ns，分辨率1ps）
• error+100（编译允许错误累加到100）
• +lint=TFIPC-L(如果有的模块的端口定义了，但是没有连接，用这个选项，编译器会给出哪些端口没有连接)

然后是verdi的打开
通常在脚本中设置

取消启动界面，将RTL文件，macro选项，STD_LIB库导入verdi中。
随后verdi读取testbench写出的fsdb文件就可以查看波形。

DC综合

整个DC的脚本还是模仿着写的，很多指令都不懂，这里先记录一下整体流程，后续再专门学习一下DC的指令。

如果检查完IP功能都没问题了，就可以进行综合评估面积和频率了。
这里DC的脚本模仿大佬分成了三步写

• 导入库
• 读入rtl文件
• dc选项的设置

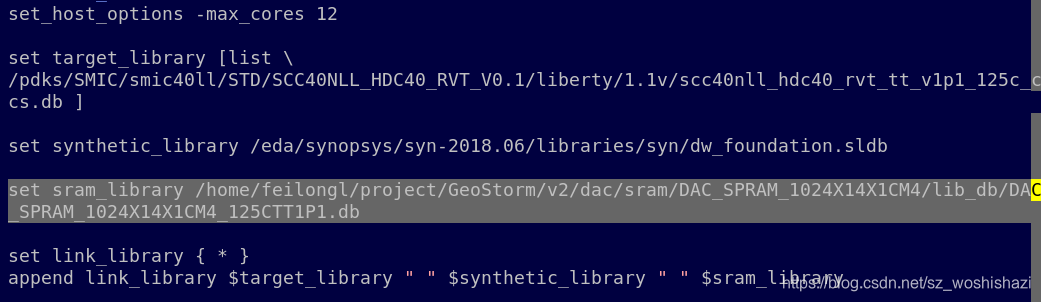

• 导入库需要工艺库db，eda自带的sldb（这个不知道是啥），和IP的db。
• 此处需要注意，如果是memory compiler生成是只有lib文件的，db需要用lc进行转换，这个在最后介绍

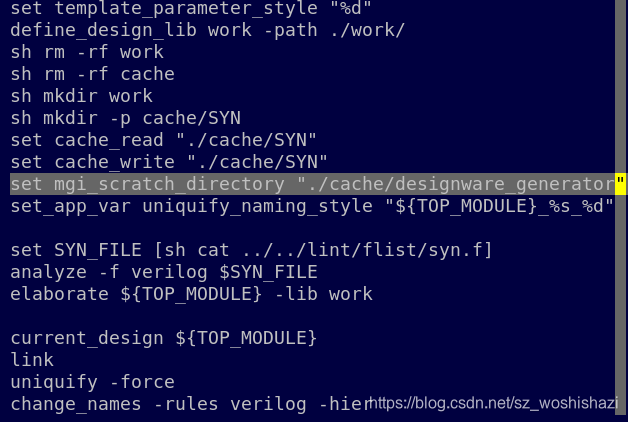

  readRTL脚本中前面应该都是在处理缓存空间？然后读取rtl代码，设置顶层，link

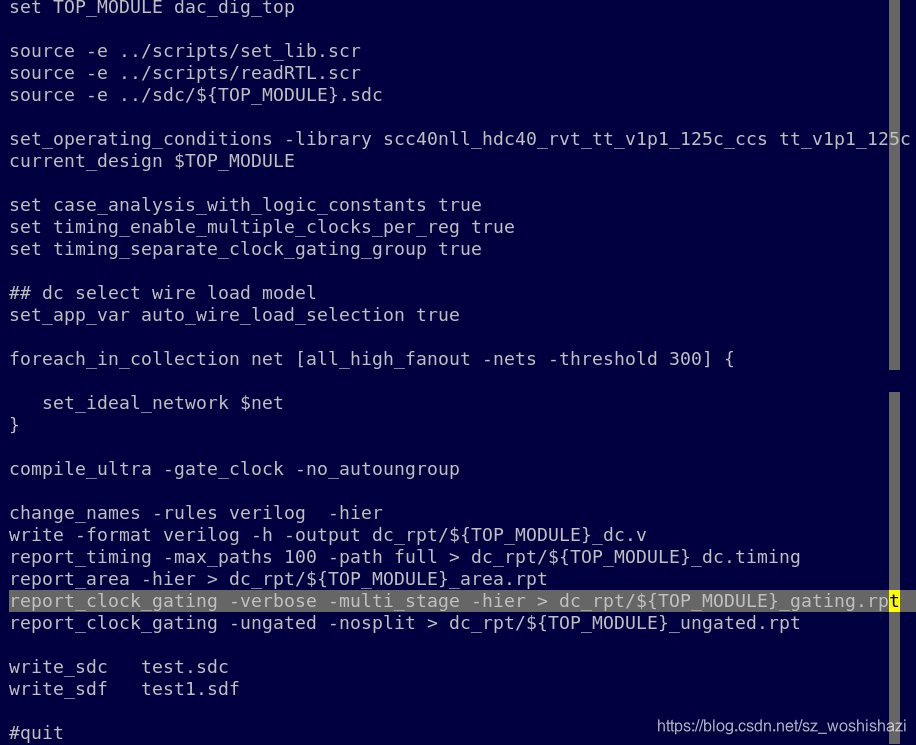

syn_dc脚本则是运行dc的主脚本，综合的选项都在这里设置。
需要注意这里设置的 TOP_MODULE必须需要综合的顶层名
设置选项后就是编译，打印报告了。

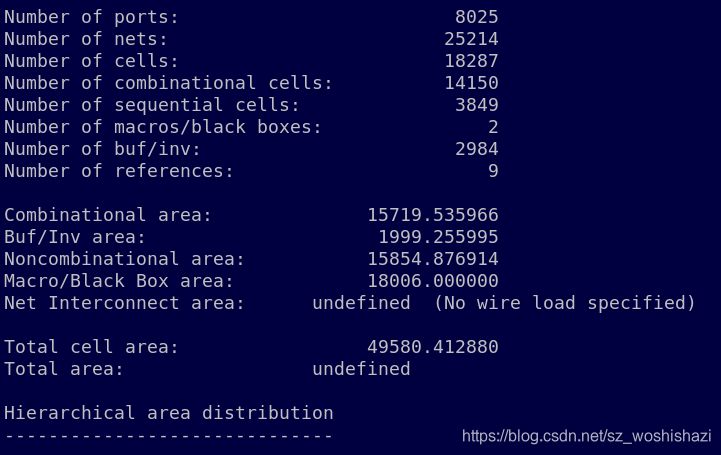

如果用了IP后，IP的面积就会算到black box area中。

用lc将lib文件转为db文件

最后介绍一下如何将ram核的lib文件转换成db文件

synopsys有一个library compiler的工具
进入后读取lib文件，后write出db文件就可以了

按照步骤执行即可

---
