一、实验目的
熟悉数字电路实验箱;熟悉基本逻辑门电路的组合功能和分析方法。
二、实验设备
数字电路实验箱;74LS00 二输入端四与非门,74LS20 四输入端两与非门。
三、实验内容与步骤
1、测试门电路逻辑功能
选用 74LS20 四输入端两与非门一个,74LS20 芯片 14 引脚接入+5V,74LS20 芯片 7 引脚接入地 0V,并按图 1-1 接线,按表 1-1 改变 A、B、C、D 的状态,观察输出端 Y 的状态,并记录数据。
图 1-1 74LS20 测试电路图
表 1-1
输入信号 | 输出信号 | ||||
---|---|---|---|---|---|
A | B | C | D | ||
1 | 1 | 1 | 1 | 0 | |
1 | 1 | 0 | 0 | 1 | |
0 | 1 | 0 | 0 | 1 | |
0 | 0 | 0 | 0 | 1 |

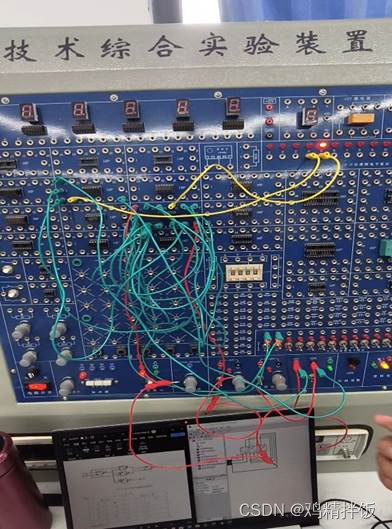

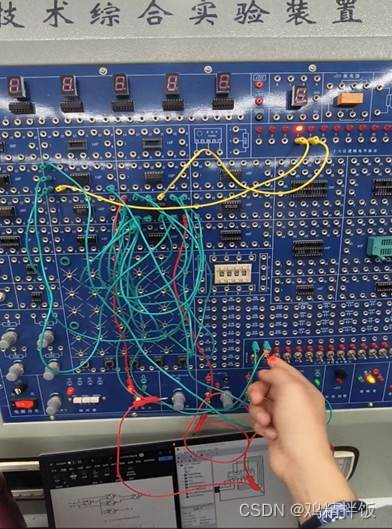

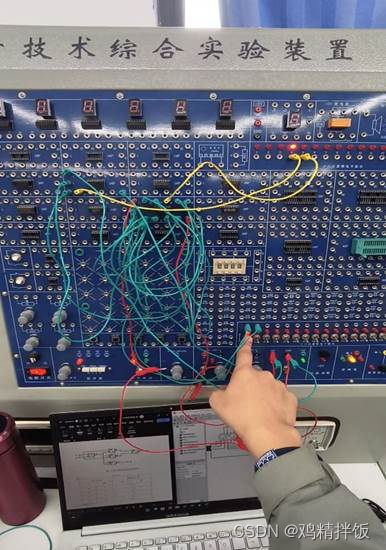

下面给出实验过程对应信号的图片
1)当输入信号都为1时,输出信号为0
2)当其中两个输入信号为1时(也就是AB为1时),输出信号为1
3)当只有其中一个输入信号为1时,输出信号为1
4)当输入信号都为0时,输出信号为1
根据以上实验结果,可以得出只有当输入信号都为1时,输出信号才为0,其他情况下输出信号全为1

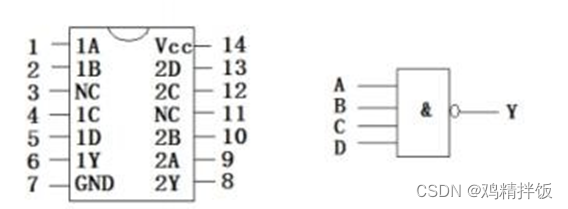

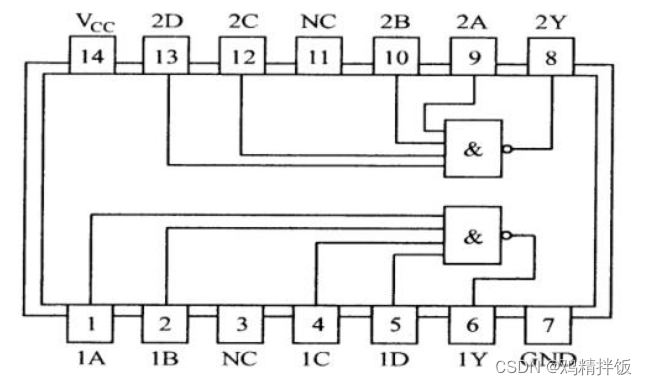

再给出74LS20的引脚图,更方便大家理解
由于我们只用了四个输入端一个输出端,所以在这个图中,我们只需看下面1A-1Y即可,其中NC代表不接入。
由图可以明显可以看出来,四个输入端进行了“与非”的操作,即“先与后非”。由此我们也可以得出只有当输入信号都为1时,输出信号才为0,其他情况下输出信号全为1。
2、测试逻辑电路的逻辑功能
选用 74LS00 二输入端四与非门两个,74LS00 芯片 14 引脚接入+5V,74LS00 芯片 7 引脚接入地 0V,并按图 1-2 接线,改变 A、B、C、D 的状态,观察输出端 Y 的状态,并记录数据在表 1-2。

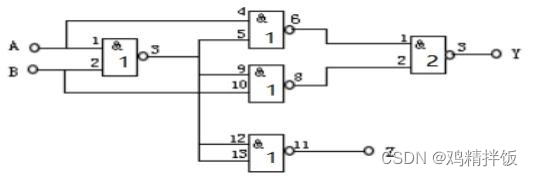

图 1-2 组合逻辑电路测试电路图
表 1-2
输入信号 | 输出信号 | |||
---|---|---|---|---|
A | B | Y | Z | |
0 | 0 | 0 | 0 | |
0 | 1 | 1 | 0 | |
1 | 0 | 1 | 0 | |
1 | 1 | 0 | 1 |
四、实验数据分析

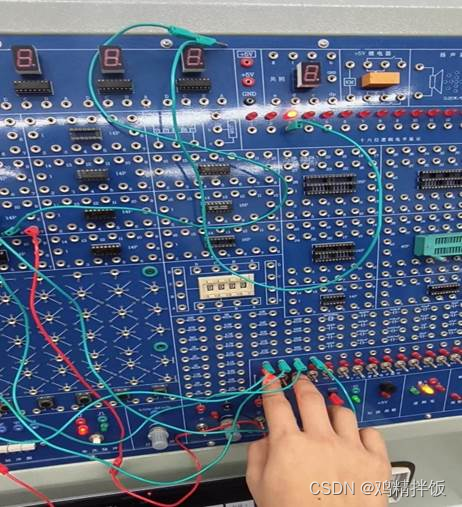

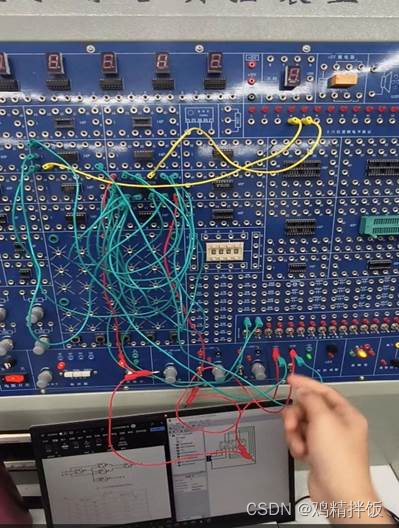

在以下图中,上面黄色线连接信号灯处为输出信号栏,左边为Y右边为Z;
手指处为输入信号栏,靠左为信号A ,靠右为信号B。
1)当输入信号A为1,B为0 时,输出信号Y为1,Z为0
2)当输入信号B为1,A为0时,输出信号Y为1,Z为0
3)当输入信号A,B都为0时,输出信号Y,Z都为0
4)当输入信号A,B都为1时,输出信号Y为0,Z为1
五、实验总结
在本次实验中
1.熟悉了基本逻辑电路的组合功能和基本分析方法
2.熟悉了在实验装置上基本的接搭电路方法,了解了实验装置的部分功能
3.感受到了亲自动手的魅力
实验二(2)基本逻辑门电路分析仿真
74LS00仿真电路图,结合仿真电路图与实操图,可以得出实验结果并没有出错,各位可以去试试仿真电路图哦

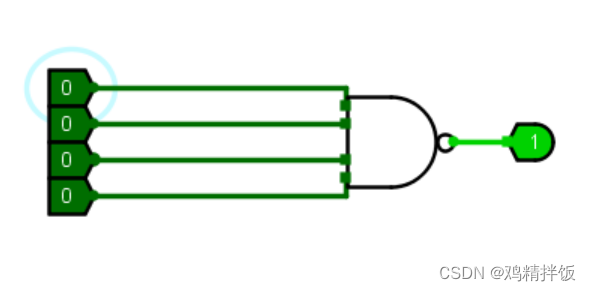

74LS20仿真图,由于我们只需要用74LS20下面一部分,所以给出了下面一部分的简化图
若有错误,请各位指正一下
