2.6 场效应管放大电路

2.6 场效应管放大电路

场效应管 (Field-Effect Transistor, FET) 通过栅-源电压 𝑢u 控制漏极电流 𝑖𝑔ig​，实现对能量的控制，构成放大电路。这种类型的放大电路因其栅-源间高电阻（达到 107−109Ω107−109Ω）而常用作高输入阻抗放大器的输入级。

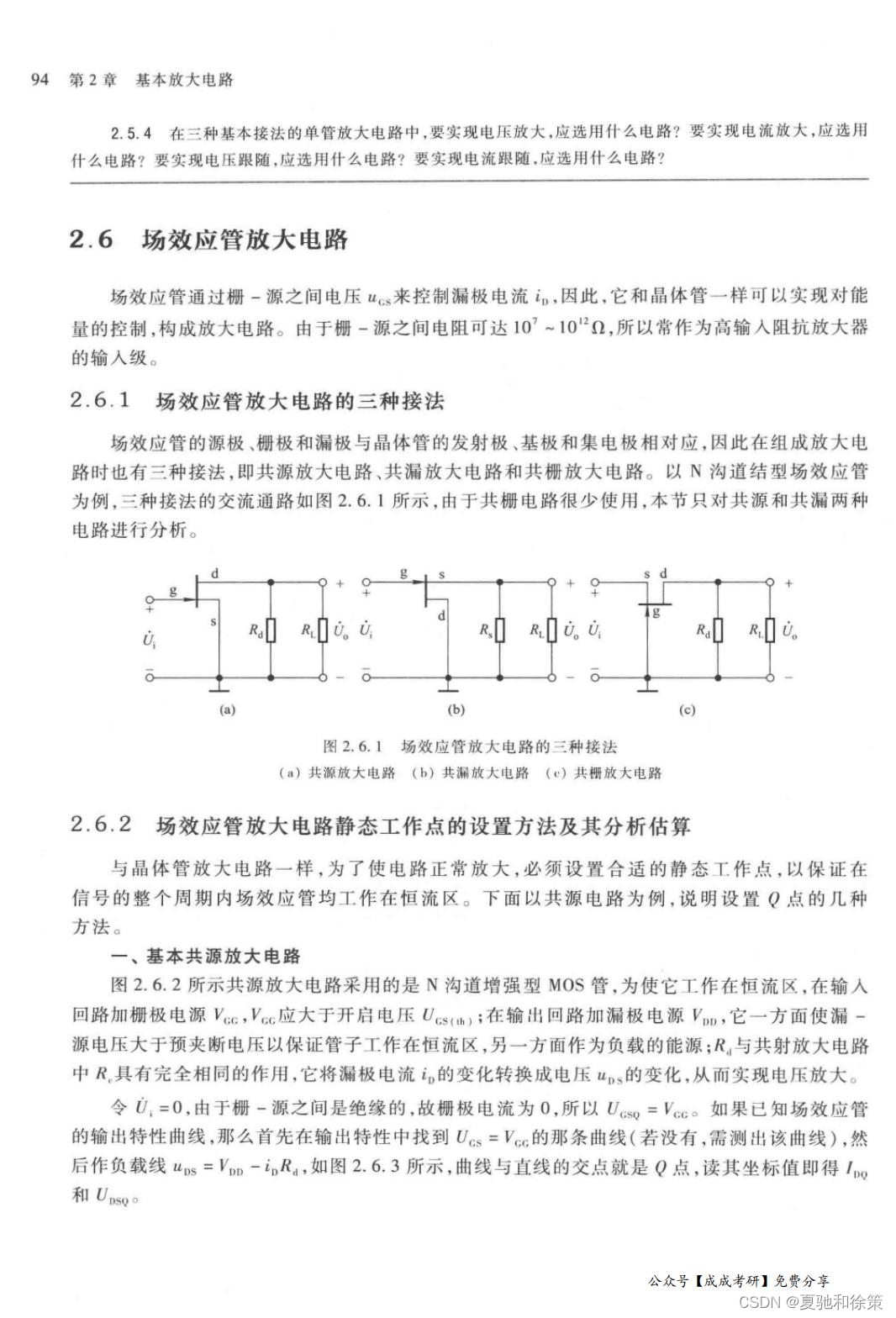

2.6.1 场效应管放大电路的三种接法

场效应管放大电路的组成方式与晶体管类似，具有源极、栅极和漏极，相应的放大电路接法包括共源、共漏和共栅。本节将重点分析共源和共漏两种类型。

共源放大电路

共源放大电路是最常用的FET放大电路，其动态参数包括较高的电压增益。在此配置中，源极作为共同电极连接到地，信号从栅极输入并从漏极输出。

共漏放大电路

共漏放大电路，也称为源极跟随器，类似于共集放大电路。它提供接近1的电压增益和较高的输入阻抗，常用于阻抗匹配和信号缓冲。

2.6.2 场效应管放大电路静态工作点的设置方法及其分析估算

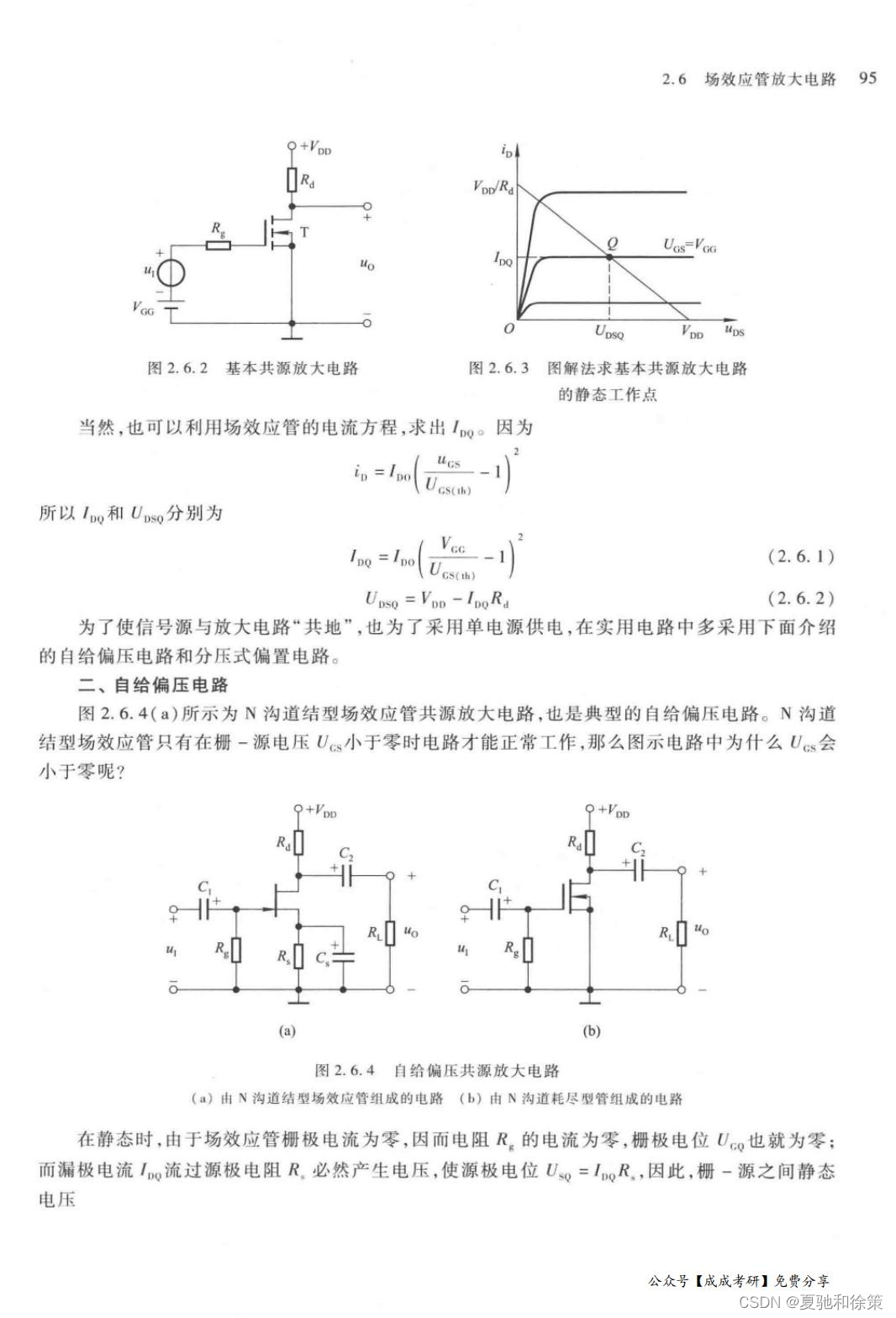

基本共源放大电路

为保证场效应管在整个信号周期内均工作在恒流区，必须正确设置静态工作点 (Q点)。例如，在N沟道增强型MOS管的共源放大电路中，需要设置适当的栅极电压 𝑉𝑔Vg​ 和漏极电压 𝑉𝑑Vd​，以确保管子在恒流区工作。

自给偏压方法

在自给偏压配置中，利用源极电阻 𝑅𝑠Rs​ 在源极上产生的电压为栅极提供必要的负偏压，从而形成自动偏置。

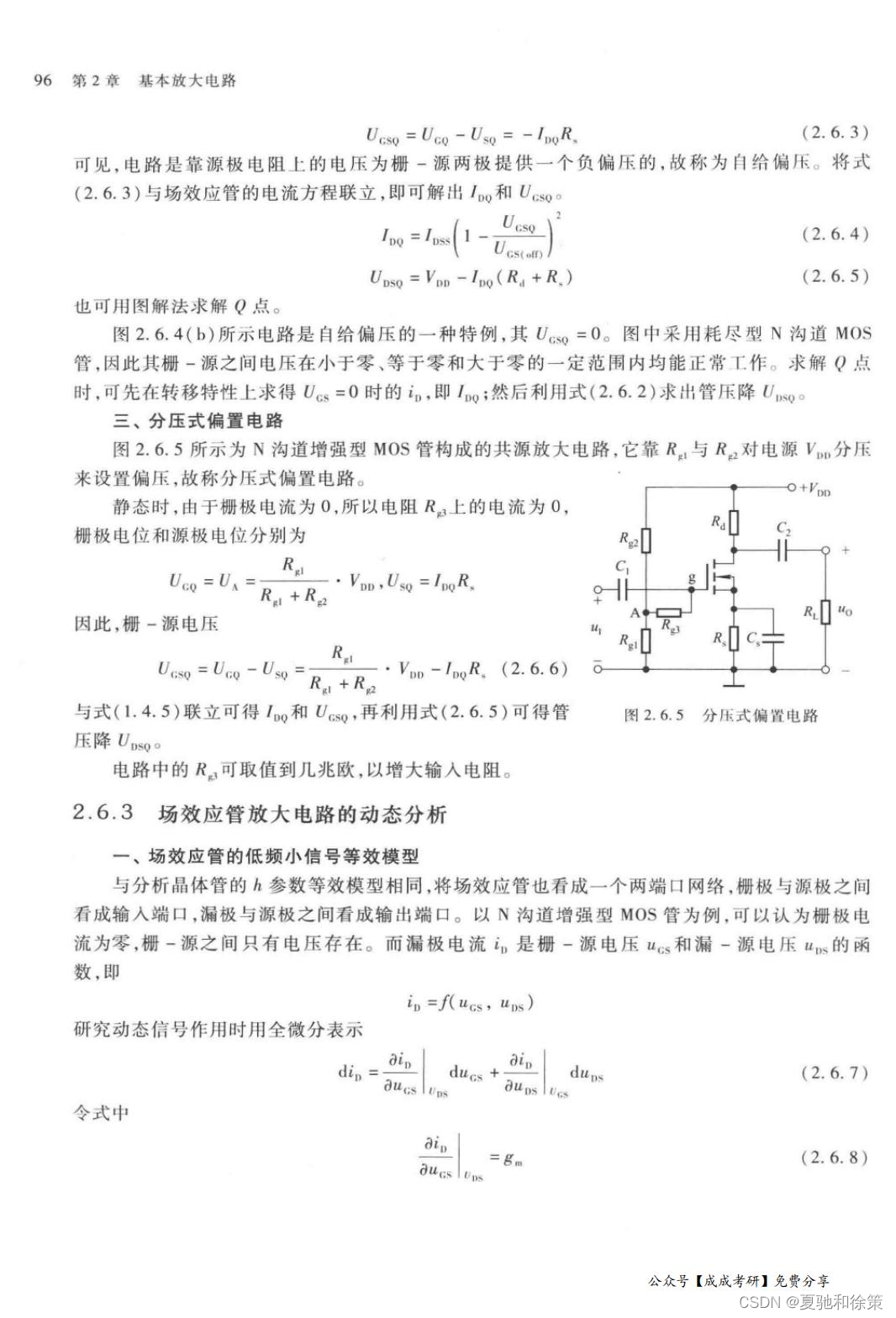

分压式偏置电路

这种配置通过电阻分压来设置栅极电压，从而简化偏置设置。该方法适用于增强型MOS管，可以通过改变分压电阻的值来调整输入阻抗。

2.6.3 场效应管放大电路的动态分析

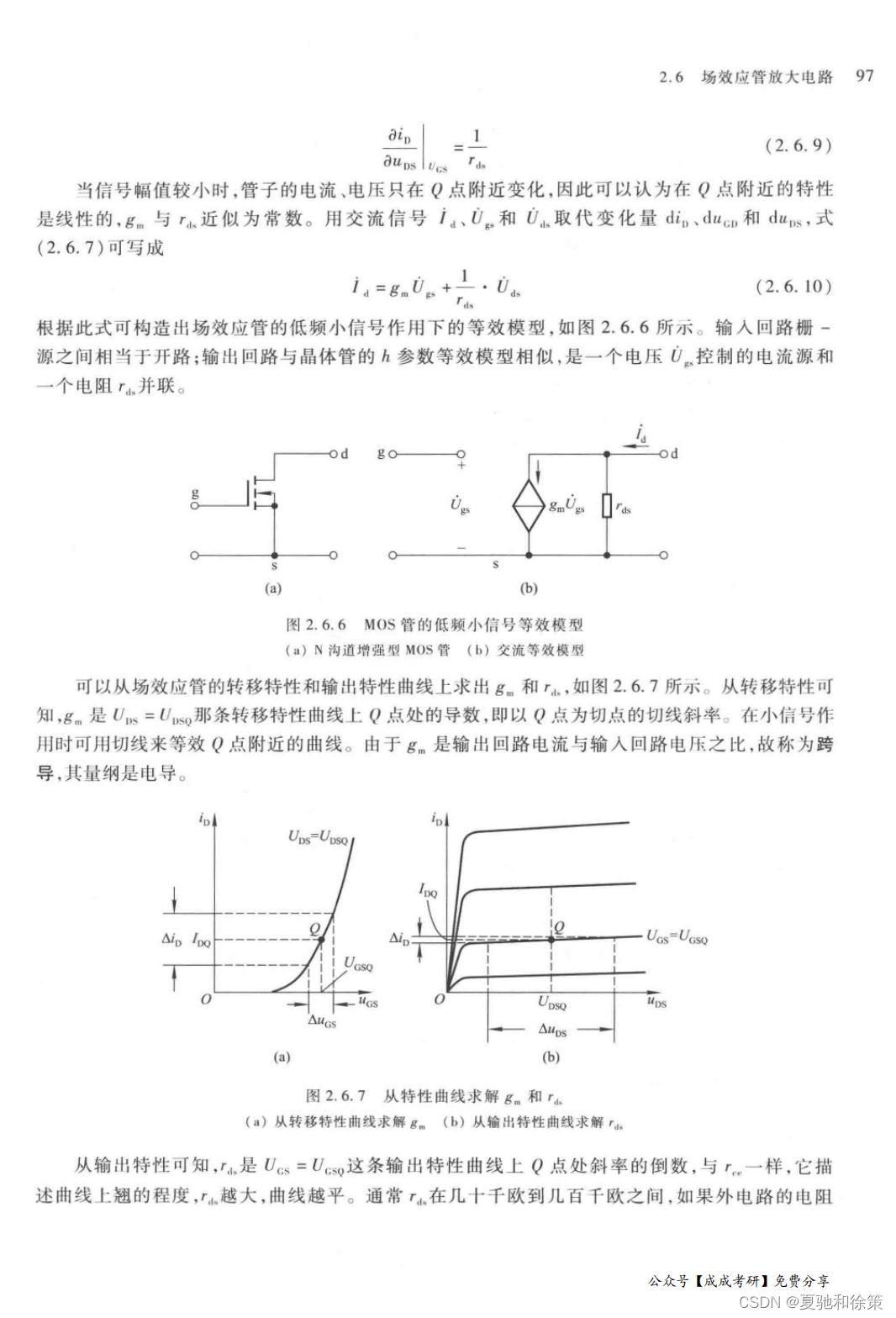

场效应管的低频小信号等效模型

场效应管的小信号模型将其视为一个两端口网络，其中栅极到源极为输入端，漏极到源极为输出端。在小信号分析中，通常假设栅极电流为零，这简化了计算。

动态分析中，重要的参数包括跨导 𝑔𝑚gm​ 和输出电阻 𝑟𝑑rd​。跨导是输出电流对输入电压变化的敏感度，而输出电阻描述了输出端的负载能力。

从FET的特性曲线可以获得这些动态参数，这对理解和设计FET放大电路至关重要。例如，跨导可以从栅-源电压对漏极电流的影响中计算得出，而输出电阻可以通过观察漏极电流对漏-源电压变化的响应得到。

这些分析和设置不仅影响电路的性能，还关系到电路在不同条件下的稳定性和效率。通过合理设计和优化这些参数，可以显著提高场效应管放大电路的性能。

2.6 场效应管放大电路

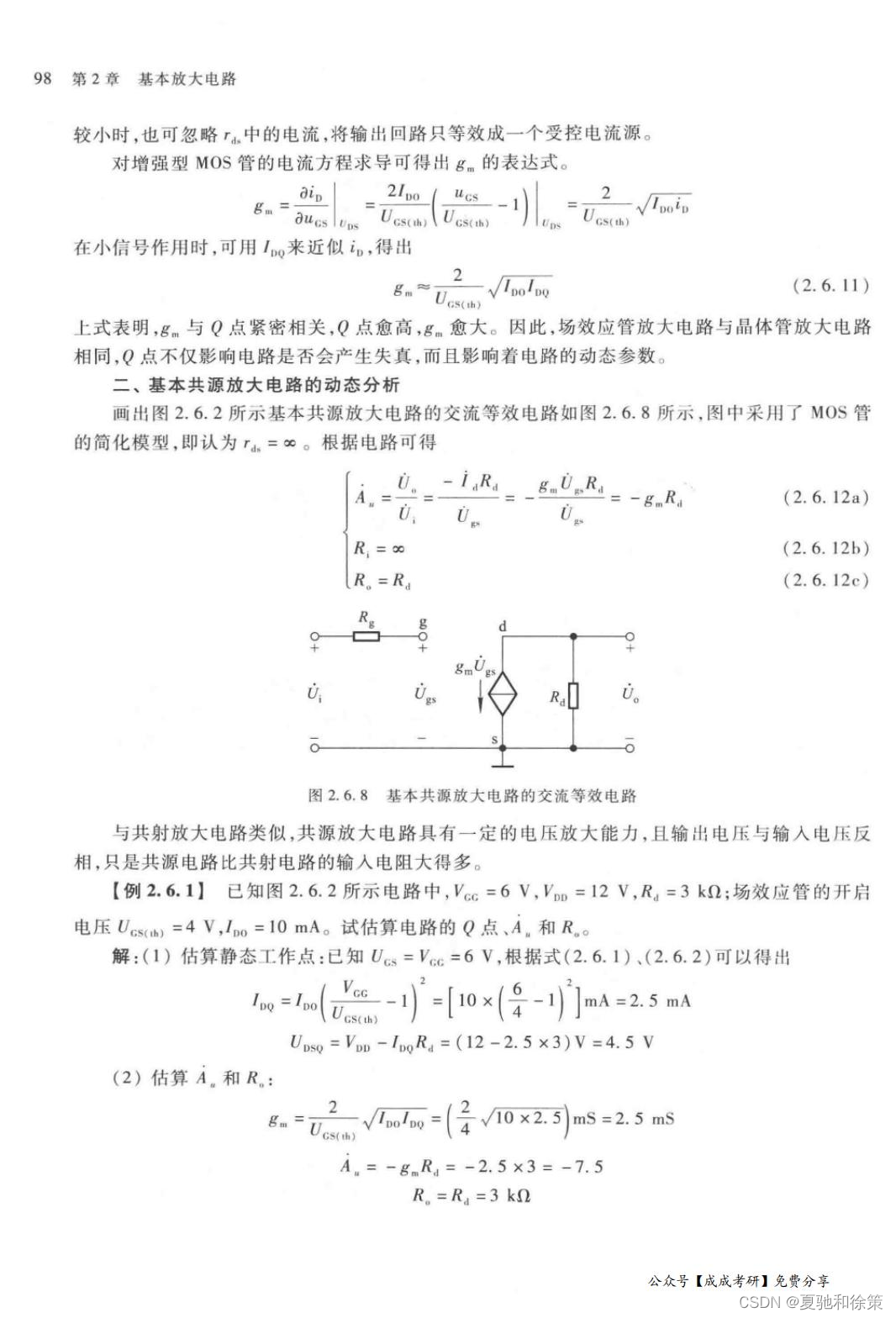

二、基本共源放大电路的动态分析

共源放大电路是场效应管放大电路中最常见的配置，类似于晶体管的共射放大电路。它提供了一定的电压放大能力，并且输出电压与输入电压反相。

交流等效电路分析

以下是共源放大电路的交流等效电路，展示了简化的MOS管模型，其中假设输出电阻 𝑟𝑑rd​ 为无穷大（理想情况）。

在这个模型中，场效应管的跨导 𝑔𝑚gm​ 是关键参数，影响电压增益的大小。

【例2.6.1】

设定参数：

• 𝑉𝑎=6𝑉Va​=6V
• 𝑉𝑚=12𝑉Vm​=12V
• 𝑅2=3𝑘ΩR2​=3kΩ
• 开启电压 𝑈𝑔𝑠(𝑡ℎ)=4𝑉Ugs(th)​=4V
• 𝐼𝐷0=10𝑚𝐴ID0​=10mA

估算静态工作点：

• 𝐼𝐷=𝐼𝐷0(1−𝑈𝑔𝑠(𝑡ℎ)𝑉𝑔)2=10×(1−46)2=2.5𝑚𝐴ID​=ID0​(1−Vg​Ugs(th)​​)2=10×(1−64​)2=2.5mA
• 𝑉𝐷𝑆=𝑉𝑚−𝐼𝐷×𝑅2=12𝑉−2.5𝑚𝐴×3𝑘Ω=4.5𝑉VDS​=Vm​−ID​×R2​=12V−2.5mA×3kΩ=4.5V

估算 𝐴𝑣Av​ 和 𝑅𝑜Ro​：

• 𝑔𝑚=2𝐼𝐷0𝐼𝐷=2×10𝑚𝐴×2.5𝑚𝐴≈2.5𝑚𝑆gm​=2ID0​ID​​=2×10mA×2.5mA​≈2.5mS
• 𝐴𝑣=−𝑔𝑚×𝑅2=−2.5𝑚𝑆×3000Ω=−7.5Av​=−gm​×R2​=−2.5mS×3000Ω=−7.5
• 𝑅𝑜=𝑅2=3𝑘ΩRo​=R2​=3kΩ

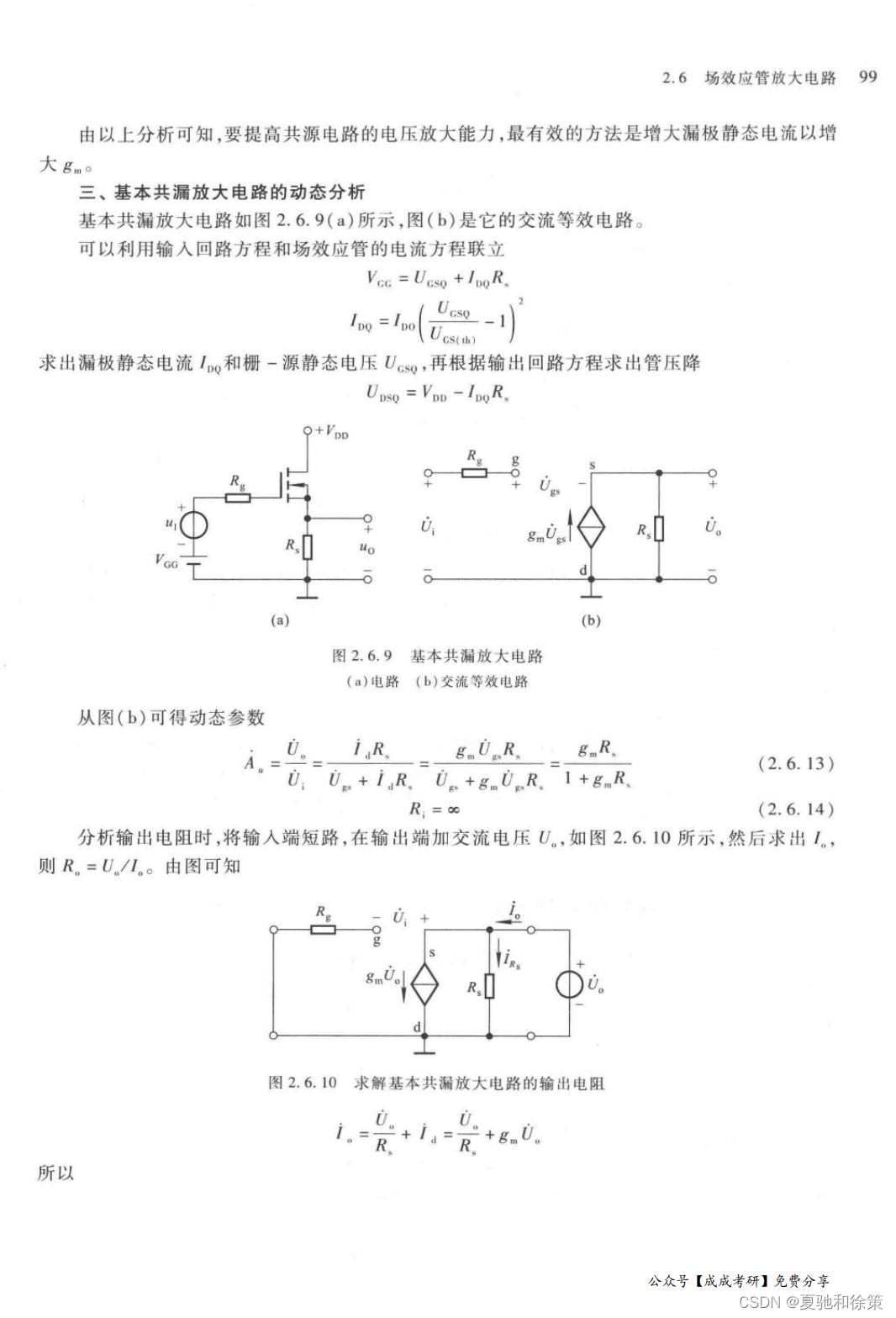

三、基本共漏放大电路的动态分析

共漏放大电路，也称为源跟随器，类似于共集电路。它以其高输入阻抗和低输出阻抗而知名。

交流等效电路

以下是共漏放大电路的交流等效电路，展示了输入和输出回路的配置。

动态参数的分析

• 𝐴𝑣Av​ 几乎等于 1，表示输出电压几乎等于输入电压，但没有电压放大作用。
• 𝑅𝑖𝑛Rin​ 与共源电路相比极高，通常由 𝑔𝑚gm​ 和 𝑅𝑠Rs​ 决定。
• 输出电阻 𝑅𝑜Ro​ 由源极电阻决定，因此较低，适用于驱动低阻抗负载。

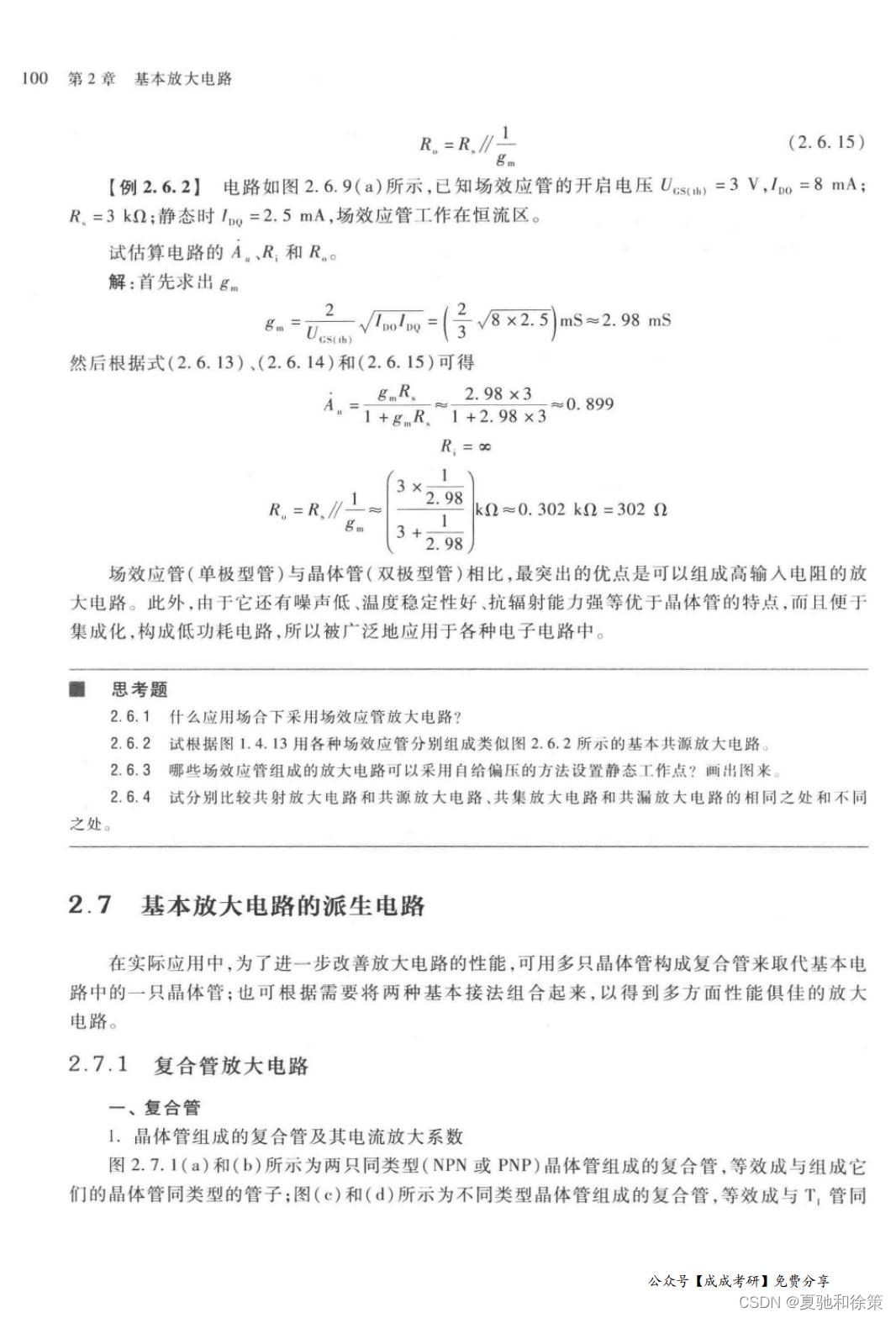

【例2.6.2】

• 静态 𝐼𝐷=2.5𝑚𝐴ID​=2.5mA
• 开启电压 𝑈𝑔𝑠(𝑡ℎ)=3𝑉Ugs(th)​=3V
• 𝑅𝑠=3𝑘ΩRs​=3kΩ
• 𝑔𝑚gm​ 计算:
  • 𝑔𝑚=2×𝐼𝐷0×𝐼𝐷=2×8𝑚𝐴×2.5𝑚𝐴≈2.98𝑚𝑆gm​=2×ID0​×ID​​=2×8mA×2.5mA​≈2.98mS

根据上述信息，我们可以计算共漏放大电路的电压增益 𝐴𝑣Av​ 接近 1，输入阻抗非常高，而输出阻抗则依赖于外部连接和设计参数。

这两种场效应管配置显示了其灵活性和适用于不同应用的能力，特别是在需要高输入阻抗和/或特定增益特性的场合。
