LCD 硬件原理（TN,STN,TFT之间的差别）

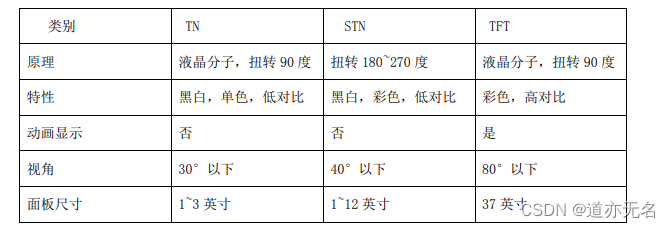

LCD 是 Liquid Crystal Display 的简称，即液晶显示器，依据驱动方式可分为静态驱动、简单矩阵驱动以及主动矩阵驱动 3 种。其中，简单矩阵型又可再细分扭转向列型（TN）和超扭转式向列型（STN）两种，而主动矩阵型则以薄膜式晶体管型（TFT）为主流。下表 列出了 TN、STN 和 TFT 显示器的区别。

TFT LCD 比 TN 和 STN LCD 的显示质量更佳，由于制造工艺的原因，他的对比度高，反应速度快，能显示丰富的色彩。因此在当前的嵌入式市场中，大量使用的就是 TFT LCD。
一块 LCD 屏显示图像不但需要 LCD 驱动器，还需要有相应的 LCD 控制器。通常LCD 驱动器会以 COF/COG 的形式与 LCD 玻璃基板制作在一起，而 LCD 控制器（LCDC）则由外部电路来实现。许多 MCU 内部直接集成了 LCD 控制器，比如 RK 系列的 CPU，通过 LCD 控制器可以方便地控制 STN 和 TFT 屏。
