vivado代码编写——倍频(使用IP核)

本文介绍了如何在FPGA设计中利用Vivado的IP Catalog选择PLL核实现时钟倍频。通过设置Clocking Wizard,配置PLL的输入频率为50MHz,生成两个输出频率分别为100MHz和150MHz的时钟信号。接着,展示了在Verilog代码中实例化并连接PLL IP核的过程,以实现倍频功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

FPGA的倍频用代码来实现比较复杂,简单的方法就是使用PLL核。

PLL全称是Phase Locked Loop,即锁相环,是一种反馈控制电路。PLL对时钟网络进行系统级的时钟管理和偏移控制,具有时钟倍频、分频、相位偏移和可编程占空比等功能。

打开工程FreDivDou,

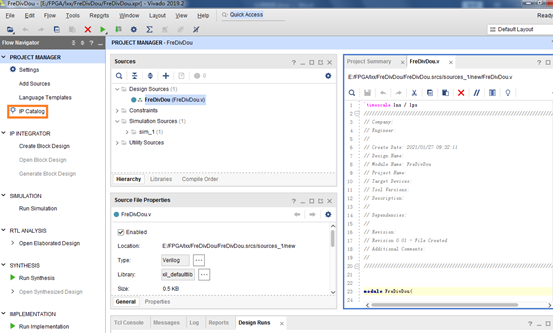

点击PROJECT MANAGER中的IP Catalog,

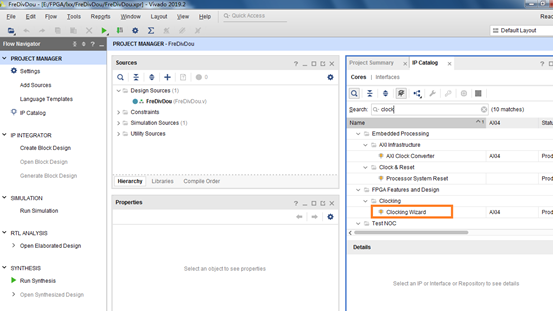

在IP Catalog的Search中输入clock,双击下面出现的FPGA Feathers and

Design——Clocking——Clocking Wizard,

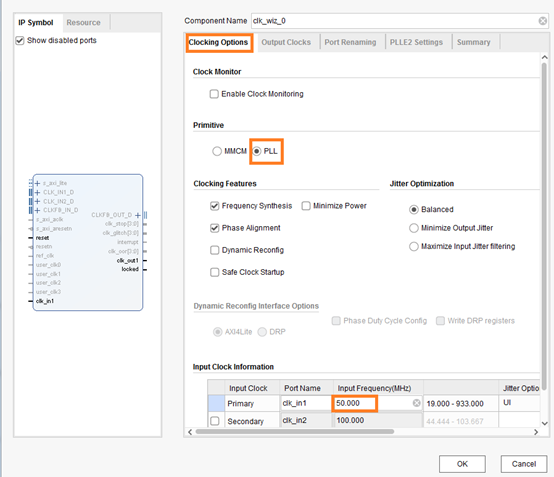

在Clocking Options界面内,Primitive中选择PLL,Input Clock Information中将Primary的Input Frequency改为50MHz,点击OK,

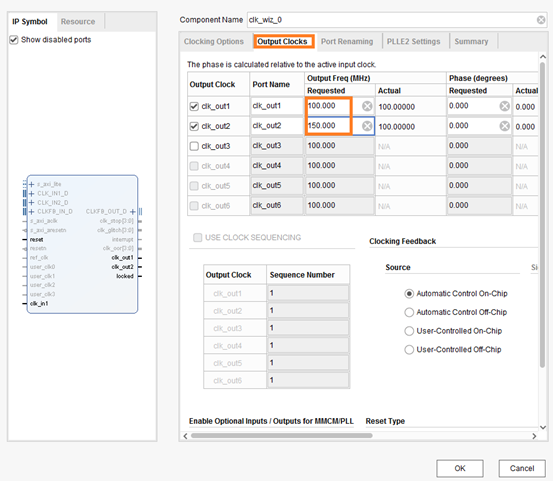

在Output Clocks界面中,将clk_out1的Output Freq改为100MHz(50Mhz的2倍频)
