FPGA---Spartan6系列之引脚功能详述

已于 2024-04-09 09:37:44 修改
阅读量4.8k 收藏 27
点赞数 8
分类专栏： FPGA 文章标签： Spartan6 FPGA
于 2021-03-07 17:11:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u013184273/article/details/114490008
版权

目录

1.   Spartan-6系列封装概述

2.   Spartan-6系列引脚分配及功能详述

1.   Spartan-6系列封装概述

　　Spartan-6系列具有低成本、省空间的封装形式，能使用户引脚密度最大化。所有Spartan-6 LX器件之间的引脚分配是兼容的，所有Spartan-6 LXT器件之间的引脚分配是兼容的，但是Spartan-6 LX和Spartan-6 LXT器件之间的引脚分配是不兼容的。

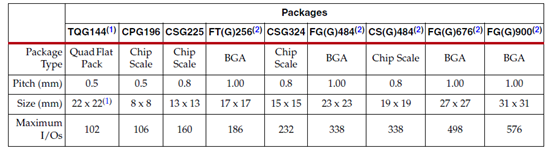

                                                                                                                                         表格 1Spartan-6系列FPGA封装



2.   Spartan-6系列引脚分配及功能详述

　　Spartan-6系列有自己的专用引脚，这些引脚是不能作为Select IO使用的，这些专用引脚包括：

  • 专用配置引脚，表格2所示
  • GTP高速串行收发器引脚，表格3所示

                                                                                                                                             表格 2Spartan-6 FPGA专用配置引脚



         注意：只有LX75, LX75T, LX100, LX100T, LX150, and LX150T器件才有VFS、VBATT、RFUSE引脚。

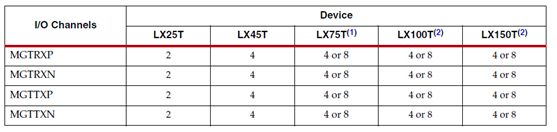

                                                                                                                                            表格 3Spartan-6器件GTP通道数目



      注意：LX75T在FG(G)484 和 CS(G)484中封装4个GTP通道，而在FG(G)676中封装了8个GTP通道；LX100T在FG(G)484 和 CS(G)484中封装4个GTP通道，而在FG(G)676 和 FG(G)900中封装了8个GTP通道。

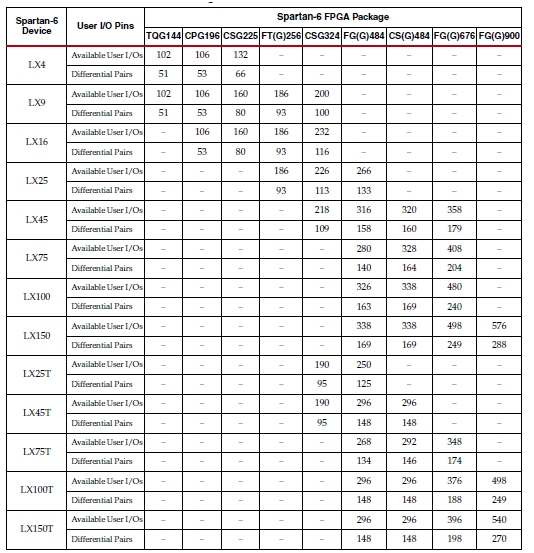

　　如表4，每一种型号、每一种封装的器件的可用IO引脚数目不尽相同，例如对于LX4 TQG144器件，它总共有引脚144个，其中可作为单端IO引脚使用的IO个数为102个，这102个单端引脚可作为51对差分IO使用，另外的32个引脚为电源或特殊功能如配置引脚。

                                                                                                                                           表格 4Spartan6系列各型号封装可用的IO资源汇总



表格 5引脚功能详述

引脚名

方向

描述

User I/O Pins

IO_LXXY_#

Input/

Output

IO表示这是一个具有输入输出功能的引脚，XX表示该引脚在其Bank内的惟一标识，Y表示是差分引脚的P还是N引脚

Multi-Function Pins

IO_LXXY_ZZZ_#

Zzz代表该引脚除IO功能之外的其他功能，

Dn

Input/

Output

(during readback)

在SelectMAP/BPI模式中，D0—D15是用于配置操作的数据引脚，在从SelectMAP的回读阶段，当RDWR_B为低电平时，Dn为输出引脚，在配置过程结束后，该引脚可作为通用IO口使用

D0_DIN_MISO_MISO1

Input

在Bit-serial模式中，DIN是惟一的数据输入引脚；

在SPI模式中，MISO是主输入从输出引脚；

在SPI x2 or x4模式中，MISO1是SPI总线的第二根数据线；

D1_MISO2,

D2_MISO3

Input

在SelectMAP/BPI模式中，D1、D2是配置数据线的低2bit；在SPIx4 模式中，MISO2和MISO3是SPI总线的数据线的高2bit

An

Output

在BPI模式中A0—A25是输出地址线，配置完成后，它们可作为普通IO使用

AWAKE

Output

挂起模式中的状态输出引脚，如果没有使能挂起模式，该引脚可作为普通IO引脚

MOSI_CSI_B_MISO0

Input/

Output

在SPI配置模式中的主输出从输入引脚；

在SelectMAP模式中，CSI_B是低有效的Flash片选信号；

在SPI x2 or x4模式中，这是最低数据线

FCS_B

Output

在BPI模式中，BPI flash的片选信号

FOE_B

Output

在BPI模式中，BPI flash的输出使能

FWE_B

Output

在BPI模式中，BPI flash写使能

LDC

Output

在BPI模式中，在配置阶段LDC保持低电平

HDC

Output

在BPI模式中，在配置阶段HDC保持低电平

CSO_B

Output

在SelectMAP/BPI模式中，菊花链片选信号；

在SPI模式中，是SPI Flash的片选信号；

IRDY1/2,

TRDY1/2

Output

使用PCI 的IP Core时，它们作为IRDY和TRDY信号

DOUT_BUSY

Output

在SelectMAP模式中，BUSY表示设备状态；

在Bit-serial模式中，DOUT输出数据给菊花链下游的设备

RDWR_B_VREF

Input

在SelectMAP模式中，RDWR_B是低有效的写使能信号；配置完成后，可当做普通IO使用

HSWAPEN

Input

当是低电平时，在配置之前将所有IO上拉

INIT_B

Bidirectional

(open-drain)

低电平表示配置存储器是空的；当被拉低时，配置将被延时；如果在配置过程中变低，表示在配置过程中出现了错误；当配置结束后，这个引脚表示POST_CRC错误；

SCPn

Input

SCP0-SCP7是挂起控制引脚

CMPMOSI,

CMPMISO,

CMPCLK

N/A

保留为将来使用，可用作普通IO

M0, M1

Input

配置模式，M0=0表示并行配置模式，M0=1表示串行配置模式；M1=0表示主模式，M1=1表示从模式

CCLK

Input/

Output

配置时钟，主模式下是输出时钟，从模式下是输入时钟

USERCCLK

Input

主模式下可选的的用户输入配置时钟

GCLK

Input

全局时钟引脚，它们可当做普通IO使用

VREF_#

N/A

参考门限时钟引脚，当不用时可作为普通IO使用

Multi-Function Memory Controller Pins

M#DQn

Input/

Output

#Bank的存储控制器数据线

M#LDQS

Input/

Output

#Bank的存储控制器数据使能引脚

M#LDQSN

Input/

Output

#Bank的存储控制器数据使能引脚N

M#UDQS

Input/

Output

#Bank的存储控制器高位数据使能

M#UDQSN

Input/

Output

#Bank的存储控制器高位数据使能N

M#An

Output

#Bank的存储控制器地址线A[0:14]

M#BAn

Output

#Bank的存储控制器块地址线BA[0:2]

M#LDM

Output

#Bank的存储控制器低数据屏蔽

M#UDM

Output

#Bank的存储控制器高数据屏蔽

M#CLK

Output

#Bank的存储控制器时钟

M#CLKN

Output

#Bank的存储控制器时钟N

M#CASN

Output

#Bank的存储控制器列地址使能

M#RASN

Output

#Bank的存储控制器行地址使能

M#ODT

Output

#Bank的存储控制器终端电阻控制

M#WE

Output

#Bank的存储控制器写使能

M#CKE

Output

#Bank的存储控制器时钟使能

M#RESET

Output

#Bank的存储控制器复位

Dedicated Pins

DONE_2

Input/

Output

带可选上拉电阻的双向信号，作为输出，它代表配置过程的完成；作为输入，拉低可用来延迟启动

PROGRAM_B_2

Input

异步复位配置逻辑

SUSPEND

Input

高电平使芯片进入挂起模式

TCK

Input

JTAG边界扫描时钟

TDI

Input

JTAG边界扫描数据输入

TDO

Output

JTAG边界扫描数据输出

TMS

Input

JTAG边界扫描模式

Reserved Pins

NC

N/A

未连接引脚

CMPCS_B_2

Input

保留引脚，不连接或接VCCO_2

Other Pins

GND

N/A

地

VBATT

N/A

只存在于LX75, LX75T, LX100, LX100T, LX150和LX150T芯片，解码关键存储器备用电源；若不使用关键存储器，则可将之连接VCCAUX、GND或者直接不连接

VCCAUX

N/A

辅助电路的供电电源

VCCINT

N/A

内部核逻辑资源

VCCO_#

N/A

#Bank的输出驱动器供电电源

VFS

Input

只存在于LX75, LX75T, LX100, LX100T, LX150,和LX150T芯片；解码器key EFUSE编程过程使用的供电电源，若不使用关键熔丝，则将该引脚连接到VCCAUX、GND或者直接不连接

RFUSE

Input

只存在于LX75, LX75T, LX100, LX100T, LX150和LX150T；用于编程的解码器key EFUSE电阻，如果不编程或者不使用key EFUSE，则将该引脚连接到VCCAUX、GND或者直接不连接

3.   Spartan-6系列GTP Transceiver引脚

引脚名

方向

描述

GTP Transceiver Pins

MGTAVCC

N/A

收发器混合电路供电电源

MGTAVTTTX,

MGTAVTTRX

N/A

TX、RX电路供电电源

MGTAVTTRCAL

N/A

电阻校准电路供电电源

MGTAVCCPLL0

MGTAVCCPLL1

N/A

PLL供电电源

MGTREFCLK0/1P

Input

正极参考时钟

MGTREFCLK0/1N

Input

负极参考时钟

MGTRREF

Input

内部校准电路的精密参考电阻

MGTRXP[0:1]

Input

收发器接收端正极

MGTRXN[0:1]

Input

收发器接收端负极

MGTTXP[0:1]

Output

收发器发送端正极

MGTTXN[0:1]

Output

收发器发送端负极

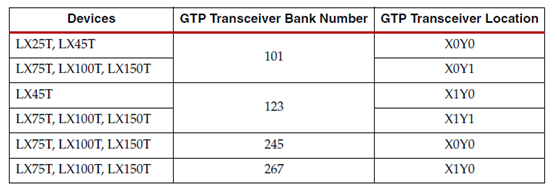

　　如表6所示，对LX25T，LX45T而言，只有一个GTP Transceiver通道，它的位置是X0Y0，所再Bank号为101；其他信号GTP Transceiver的解释类似。

                                                                                                                                                      表格 6GTP Transceiver所在Bank编号
