本文主要介绍了DDR的基本结构，包括rank、die、bank和row的概念，并详细分析了DDR的访问效率，从page hit、bank间访问和跳行访问三个方面进行对比，旨在帮助RTL工程师理解DDR的工作原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、问题背景

二、DDR结构讲解

三、DDR访问效率对比

四、总结

一、问题背景

DDR的相关知识是RTL工程师必须了解的。初学者可能着手于最简单的DDR读写，更深入一些的工程师可能会分析DDR读写效率，而技术专家会规划一个SOC系统的DDR访问。总之，DDR技术天花板很高，我也还在路上。

本篇对DDR进行简单性的讲解。

二、DDR结构讲解

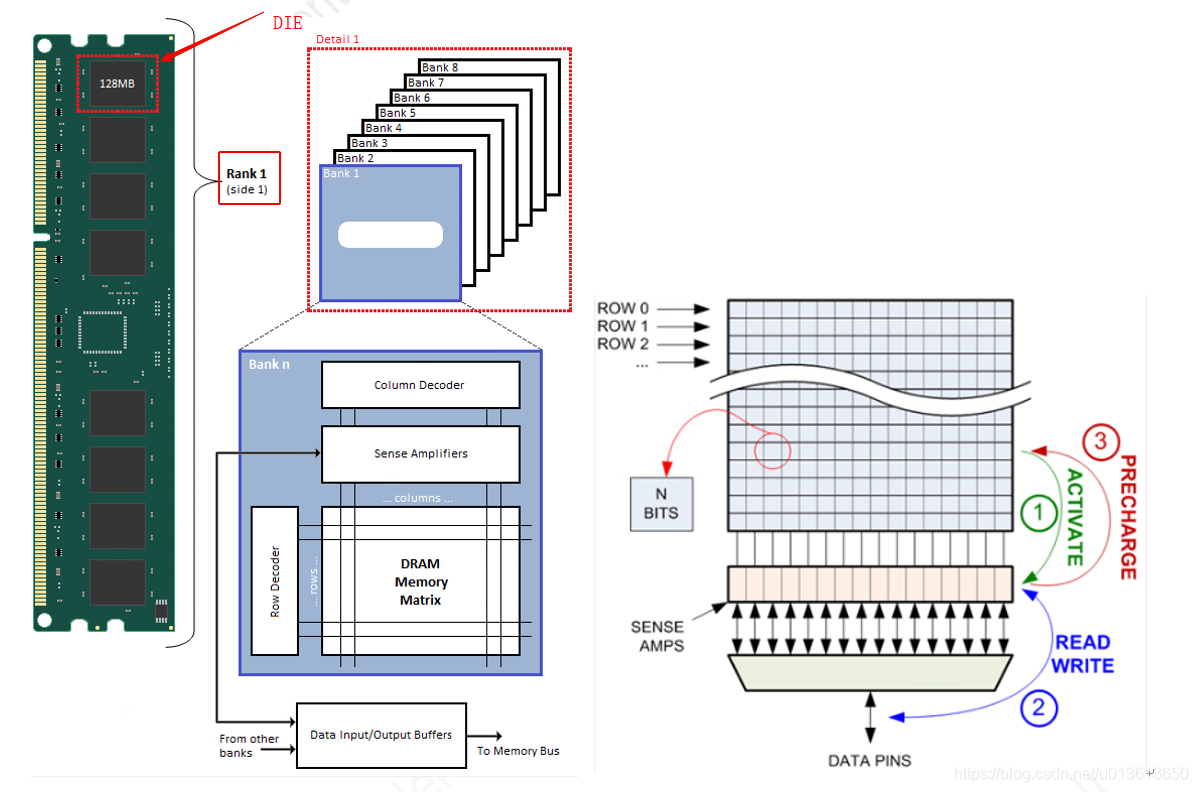

 rank：一个rank可以认为是一片DDR内存卡，上面包含很多DDR颗粒；

die：即DDR颗粒，如上图，一片内存卡集成了多片DDR芯片，一片芯片为一个die;

bank:一片die，内部包含8个bank，每个bank的一行row有共享的active与precharge电路；

row：bank上的一行，共享一组active/precharge，大小为4KB；

三、DDR访问效率对比

1、 连续访问同一bank上同一行，称为page hit,效率最高，1次active即可&

最低0.47元/天 解锁文章
