1 概述
本文用于以AD9516时钟芯片的参数配置说明为例，讲述时钟芯片AD9516/AD9517的参数配置以及寄存器值的来源。
2 界面参数设置
2.1 器件选择
图 1 器件选择界面
2.2 参数设置

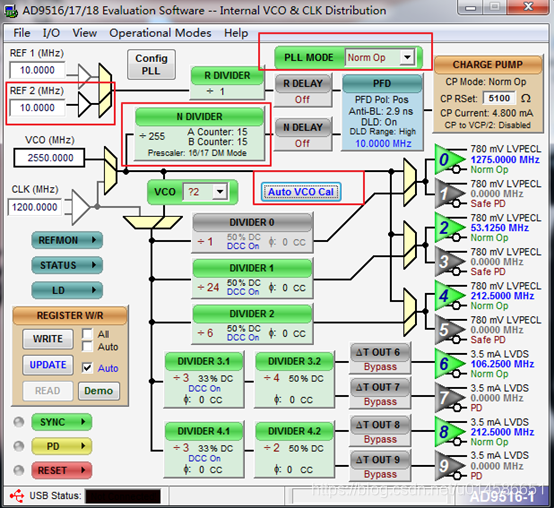

参数设置时需要注意ref输入时是否使能，以及PLL MODE是否为正常模式。
图 2 参数配置界面示意图
2.3 VCO的主要配置与关系

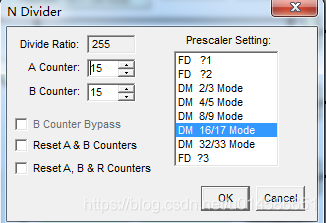

与VCO直接关联的参数设置界面为N DIVIDER,如下图所示:
图 3 N DIVIDER设置界面

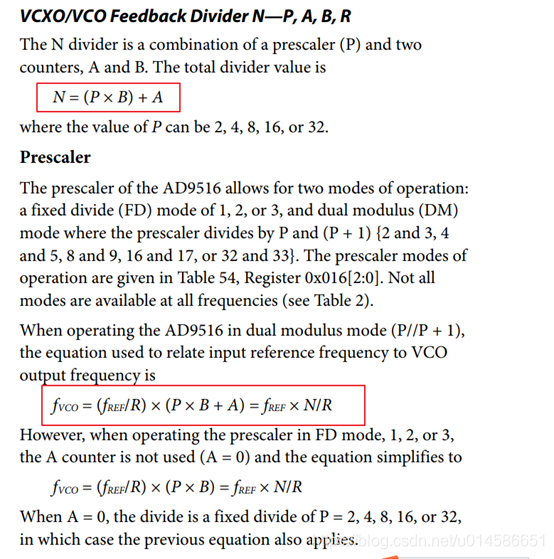

其与VCO对应的关系为：
图 4 VCO关系
3 寄存器值

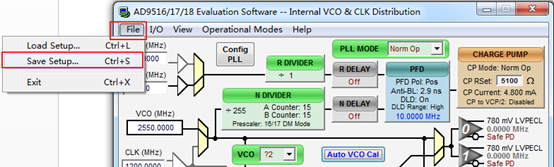

要得到寄存器的值如下图所示，依次点击file/save/setup 保存一个xx.stp文件。
图 5 配置寄存器保存示意图

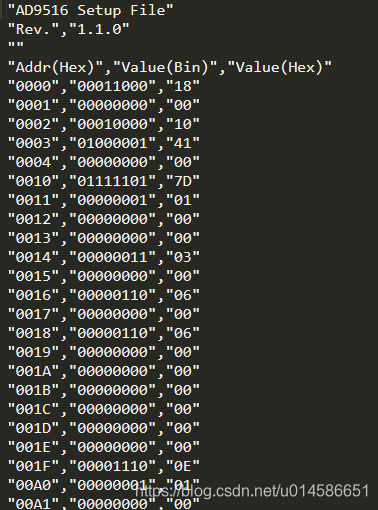

之后在xx.stp文件中就可看到需要配置的寄存器值，如下图所示：
图 6 寄存器示意图
配置使用
使用上述方式生成的配置文件会出现AD9516 Lock信号输出始终为低，且相应管脚无时钟输出的情况。其原因是缺少校准步骤，校准方式为：在配置文件末尾加上4组配置，依次为0x0018寄存器写入0x06->0x0232寄存器写入0x01->0x0018寄存器写入0x07->0x0232寄存器写入0x01。
4 附录
产品板上的AD9516部分参考设计为：
图 7 ad9516的原理图

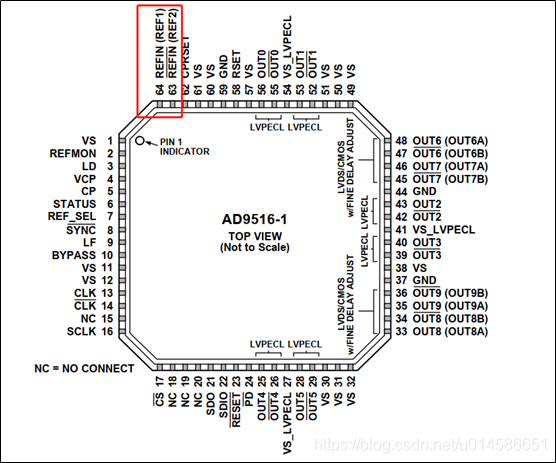

手册上关于refin 1与2的描述如下图所示：
图 8 AD9516的管脚分布图
5 AD9516_17_18 Eval Software 软件下载链接如下：
AD9516_17_18 Eval Software
(https://download.csdn.net/download/u014586651/77676803)
