28极24槽永磁直流无刷电机（BLDC）的设计案例分析

最新推荐文章于 2024-10-11 14:16:06 发布
最新推荐文章于 2024-10-11 14:16:06 发布
阅读量1.1k 收藏 2
点赞数 1
文章标签： 程序人生
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/uDVRwgA/article/details/132799494
版权
本文详细介绍了1kw，8000RPM，75mm外径，15mm轴向长度的28极24槽永磁直流无刷电机（BLDC）设计案例。通过结构设计、材料选择与永磁体设计、控制电路设计，实现了电机的高效率和稳定性。实验验证表明，该电机在运行时转矩脉动小，与传统有刷电机相比优势明显，具有广泛的应用前景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

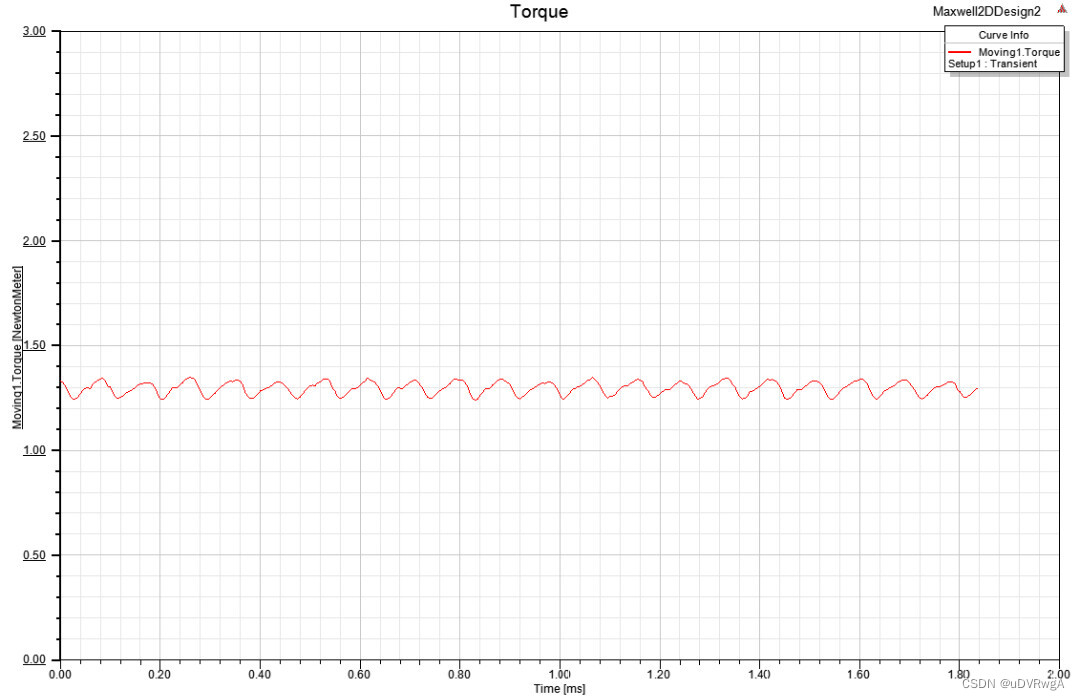

经典1kw，8000RPM， 外径75mm,轴向长度15mm.28极24槽永磁直流无刷电机（BLDC）设计案例，该案例准备安排制作样机，方案成熟，运行稳定，转矩脉动小。

标题：28极24槽永磁直流无刷电机（BLDC）的设计案例分析

一、引言

随着科技的不断进步，无刷直流电机（BLDC）因为其高效率、高可靠性、长寿命等优点，在许多领域得到了广泛应用。本文以一个经典案例为研究对象，详细介绍了一台1kw，8000RPM，外径75mm，轴向长度15mm的28极24槽永磁直流无刷电机的设计过程。

二、电机设计

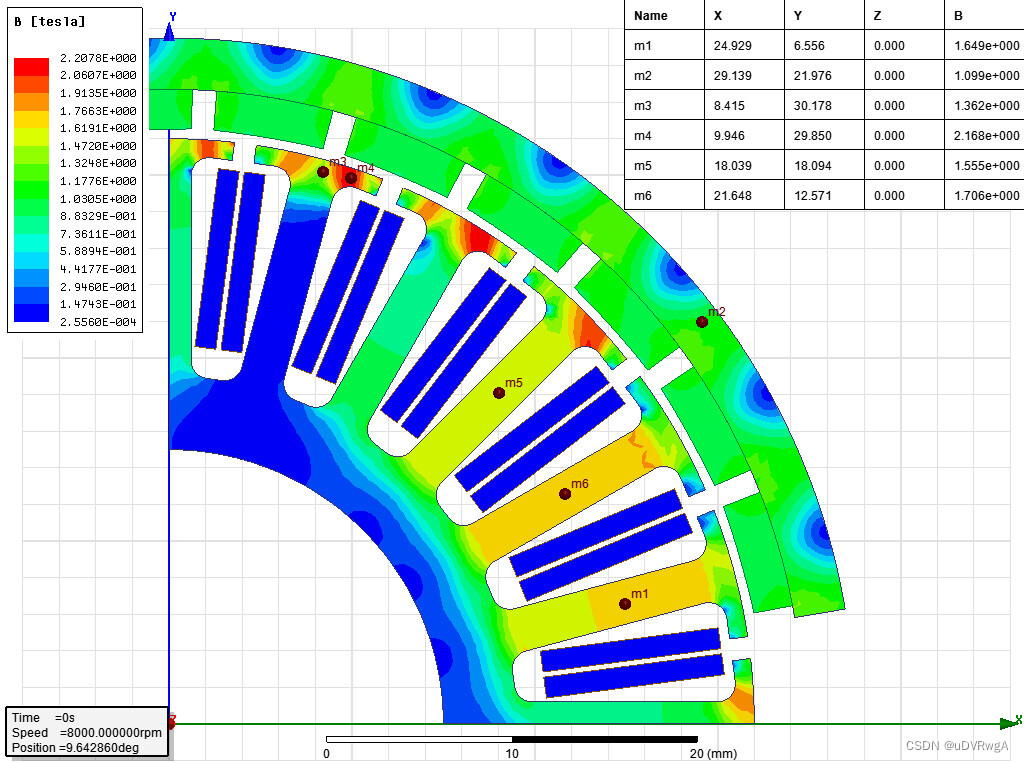

  1. 结构设计

本案例中的电机采用了28极24槽的结构设计，这种结构可以有效地降低电机的高频脉动，提高电机的运行稳定性。此外，通过合理地设计电机轴向长度和外径，使得该电机具有较高的功率密度和效率。

  1. 材料选择与永磁体设计

由于BLDC电机具有永磁
