CNN（Convolutional Neural Network，卷积神经网络）是一种深度学习模型，广泛应用于图像识别、视频分析、自然语言处理等领域。它通过模拟人类视觉系统的工作方式，能够自动提取图像或其他数据中的特征，从而实现高效的分类、检测和生成任务。以下是CNN的详细介绍：

一、CNN的起源与发展

起源

CNN的灵感来源于生物视觉系统的研究。20世纪60年代，Hubel和Wiesel通过研究猫的大脑皮层，发现视觉信息在大脑中是分层处理的。这一发现为CNN的设计提供了理论基础。
1998年，Yann LeCun等人提出了LeNet-5，这是最早的CNN之一，用于手写数字识别（如MNIST数据集）。LeNet-5的成功展示了CNN在图像识别任务中的巨大潜力。

发展

2012年，AlexNet在ImageNet竞赛中取得了突破性成绩，大幅提高了图像分类的准确率。AlexNet的出现标志着深度学习时代的到来，CNN开始在学术界和工业界受到广泛关注。

随后，VGGNet、GoogLeNet（Inception系列）、ResNet等更先进的CNN架构相继出现，进一步推动了CNN的发展。这些架构在模型深度、参数数量、计算效率等方面不断优化，使得CNN在各种视觉任务中的性能不断提升。

二、CNN的基本结构

CNN通常由以下几部分组成：

输入层（Input Layer）

输入层接收原始数据，如图像的像素值。对于彩色图像，输入数据通常是三维的，包括高度、宽度和通道数（例如RGB图像有3个通道）。

卷积层（Convolutional Layer）

卷积层是CNN的核心部分，负责提取输入数据的局部特征。它通过卷积核（或滤波器）在输入数据上滑动，进行卷积运算。
卷积核的大小通常小于输入数据的大小，例如3×3或5×5。卷积核的参数（权重）在训练过程中会不断更新，以学习到更有用的特征。
卷积运算的公式为：输出= $\sum_{i=1}^{n}\sum_{j=1}^{m}$ 输入 $\left ( i,j \right )×$ ×卷积核 $\left ( i,j \right )×$ +偏置
卷积层可以有多个卷积核，每个卷积核提取不同的特征，从而生成多个特征图（Feature Map）。这些特征图组合在一起，形成下一层的输入。

激活层（Activation Layer）

激活层的作用是引入非线性因素，使CNN能够学习更复杂的特征。常用的激活函数包括ReLU（Rectified Linear Unit，修正线性单元）、Sigmoid、Tanh等。
ReLU是最常用的激活函数，其公式为： $ReLU(X)=max\left ( 0,x \right )$ 。ReLU的优点是计算简单，且能够有效缓解梯度消失问题。

池化层（Pooling Layer）

池化层的作用是降低特征图的空间维度，减少计算量和参数数量，同时保留重要特征。常见的池化操作包括最大池化（Max Pooling）和平均池化（Average Pooling）。
最大池化是取池化窗口内的最大值，而平均池化是取池化窗口内的平均值。例如，对于一个2×2的池化窗口，最大池化会输出窗口内的最大值，平均池化会输出窗口内的平均值。

全连接层（Fully Connected Layer）

全连接层的输出通常经过Softmax函数（用于分类任务）或线性函数（用于回归任务）进行最终的预测。
全连接层的作用是将卷积层和池化层提取的特征进行整合，输出最终的分类结果或回归值。在全连接层中，每个神经元都与前一层的所有神经元相连。

输出层（Output Layer）

输出层根据任务类型输出最终结果。对于分类任务，输出层的神经元数量通常与类别数量相同，每个神经元的输出值表示该类别对应的概率。对于回归任务，输出层通常只有一个神经元，输出值为预测的回归值。

三、CNN的工作原理

CNN的工作原理可以分为前向传播和反向传播两个阶段：

前向传播（Forward Propagation）

输入数据（如图像）首先经过输入层进入CNN。
在卷积层中，卷积核在输入数据上滑动，进行卷积运算，生成特征图。每个卷积核提取不同的特征，多个卷积核组合生成多个特征图。
特征图经过激活层进行非线性变换，提取更复杂的特征。
池化层对特征图进行降采样，保留重要特征，同时减少计算量和参数数量。
经过多个卷积层、激活层和池化层后，特征图被展平为一维向量，输入到全连接层。
全连接层对特征进行整合，输出最终的分类结果或回归值。

反向传播（Backward Propagation）

在训练过程中，CNN通过反向传播算法更新网络参数，以最小化损失函数。
首先，计算输出层的损失值（如交叉熵损失函数用于分类任务，均方误差损失函数用于回归任务）。
然后，通过链式法则，将损失值逐层反向传播到卷积层、激活层和池化层，计算每一层的梯度。
最后，根据梯度更新卷积核的权重和偏置，以及全连接层的参数。常用的优化算法包括随机梯度下降（SGD）、Adam等。
反向传播的目标是使网络在训练数据上具有更好的拟合能力，同时避免过拟合。

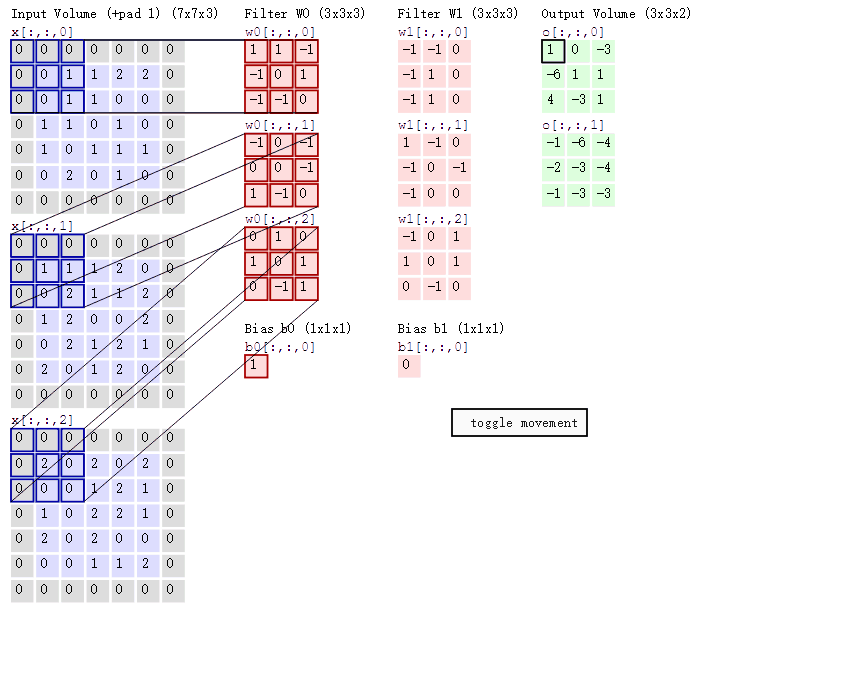

图1，CNN卷积举例

四、CNN实例代码（简单的CNN用于 MNIST 手写数字识别任务）

1. 导入必要的包和设置

import torch
import torch.nn as nn
import torch.utils.data as Data
import torchvision
import matplotlib
matplotlib.use('TkAgg')  # 或者使用 'Agg'
import matplotlib.pyplot as plt

torch：PyTorch 的核心库，用于张量操作。
torch.nn：包含神经网络构建的各种模块和层。
torch.utils.data：提供数据加载工具（DataLoader等），便于批量读取数据。
torchvision：主要用于计算机视觉任务，内置多个公开数据集和常用的图像预处理工具。
matplotlib：用于数据可视化，本例中可以用来显示 MNIST 图像。matplotlib.use('TkAgg') 是设置后端显示方式（也可以使用 'Agg' 用于无图形界面环境）。

2. 参数设置

EPOCH = 2             # 训练轮数
BATCH_SIZE = 50       # 每批次样本数量
LR = 0.001            # 学习率
DOWNLOAD_MNIST = True # 是否下载MNIST数据集

EPOCH：定义数据将完整通过模型的次数。本例设置为 2 次；
BATCH_SIZE：每个训练批次的样本数，较小的批量可以提供更稳定的梯度更新；
LR（Learning Rate）：学习率，用于控制每一步参数更新的步长；
DOWNLOAD_MNIST：标识是否需要下载 MNIST 数据集，第一次运行时需要下载数据。

3. 数据加载与预处理

3.1 加载训练数据

train_data = torchvision.datasets.MNIST(
    root='./mnist',
    train=True,
    download=DOWNLOAD_MNIST,
    transform=torchvision.transforms.ToTensor()
)
print("训练集数据形状:", train_data.data.size())
print("训练集标签形状:", train_data.targets.size())

torchvision.datasets.MNIST：从本地或者通过网络下载 MNIST 数据集。
- root='./mnist' 指定数据存放的目录。
- train=True 加载训练集。
- download=DOWNLOAD_MNIST 根据参数设置是否下载数据。
- transform=torchvision.transforms.ToTensor()：预处理步骤，将 PIL 图片转换成浮点型 Tensor，并将像素值归一化到 [0,1] 范围。
打印训练数据和标签的尺寸，通常训练数据的尺寸为 [60000, 28, 28]（60000 张 28×28 的图像），标签尺寸为 [60000]。

3.2 可选：显示一张图像

plt.imshow(train_data.data[0].numpy(), cmap='gray')
plt.title('%i' % train_data.targets[0])
plt.show()

用于可视化数据，通过 imshow 显示第一张图片，并将对应标签作为标题显示。

3.3 构造训练数据加载器

train_loader = Data.DataLoader(dataset=train_data, batch_size=BATCH_SIZE, shuffle=True)

DataLoader：自动将数据按批次加载，并且 shuffle=True 表示每个 epoch 内会打乱数据，提高模型泛化性能。

3.4 加载测试数据和预处理

test_data = torchvision.datasets.MNIST(
    root='./mnist',
    train=False,
    transform=torchvision.transforms.ToTensor()
)
# 这里只使用前3000个测试样本进行评估
test_x = test_data.data.unsqueeze(1).float()[:3000] / 255  # shape: [3000, 1, 28, 28]
test_y = test_data.targets[:3000]

加载测试集时，train=False 表示加载测试数据；
transform 同样把图片转换为 Tensor；
注意这里获取测试数据并没有使用 DataLoader，而是直接处理 Tensor。
- test_data.data 的原始尺寸通常为 [10000, 28, 28]。但卷积层期望输入有一个 channel 维度，因此调用 unsqueeze(1) 在维度1上扩展，使其变成 [N, 1, 28, 28]。
- 将 test_data.data 转换为 float 并除以 255 归一化到 [0,1]。
- 最后只取前3000个样本进行评估，避免计算量过大。

4. 定义卷积神经网络模型

class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()
        self.conv1 = nn.Sequential(
            nn.Conv2d(
                in_channels=1,
                out_channels=16,
                kernel_size=5,
                stride=1,
                padding=2
            ),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2)
        )
        self.conv2 = nn.Sequential(
            nn.Conv2d(
                in_channels=16,
                out_channels=32,
                kernel_size=5,
                stride=1,
                padding=2
            ),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2)
        )
        self.out = nn.Linear(32 * 7 * 7, 10)

    def forward(self, x):
        x = self.conv1(x)
        x = self.conv2(x)
        x = x.view(x.size(0), -1)
        output = self.out(x)
        return output

4.1 初始化模块（`init` 部分）

第一层卷积 (self.conv1)：
- nn.Conv2d：接受输入图像 1 个通道，输出16个通道。
- kernel_size=5 指定卷积核尺寸为 5×5。
- stride=1 指定步长为 1。
- padding=2 保持卷积之后图像尺寸不变（公式：(kernel_size - 1) / 2）。
- 后接 ReLU 激活函数（添加非线性）和 nn.MaxPool2d(kernel_size=2)，将特征图尺寸缩减一半，即从 28×28 变成 14×14，同时通道数为 16。
第二层卷积 (self.conv2)：
- 输入通道为第一层输出 16，输出 32 个通道；
- 同样使用 5×5 卷积核，padding=2 保持尺寸；
- 后接 ReLU 激活函数和 2×2 最大池化，此时输出尺寸从 14×14 变为 7×7，通道数为 32。
全连接层 (self.out)：
- 将卷积层输出的特征先展平，尺寸变为 32×7×7，共计 1568 个特征。
- 通过全连接层映射到 10 个类别，分别对应 0～9 十个数字。

4.2 定义前向传播（`forward` 函数）

def forward(self, x):
    x = self.conv1(x)
    x = self.conv2(x)
    x = x.view(x.size(0), -1)
    output = self.out(x)
    return output

输入 x 首先通过 conv1 层，再通过 conv2 层；
x.view(x.size(0), -1) 将每个样本的 3D 特征图展平成一维向量，方便输入全连接层；
最后经过全连接层输出各类别的得分。

5. 模型实例化以及优化器和损失函数的定义

cnn = CNN()
print("网络结构：")
print(cnn)

实例化 CNN 模型，并打印网络结构，方便验证层次和参数设置是否正确。

optimizer = torch.optim.Adam(cnn.parameters(), lr=LR)
loss_fn = nn.CrossEntropyLoss()

Adam 优化器：自动调整每个参数的学习率，适合大多数任务；
CrossEntropyLoss：用于分类任务的损失函数，内部包括 softmax 操作。

6. 训练过程

for epoch in range(EPOCH):
    for step, (b_x, b_y) in enumerate(train_loader):
        output = cnn(b_x)               # 前向传播，得到预测输出
        loss = loss_fn(output, b_y)     # 计算输出与真实标签之间的损失
        optimizer.zero_grad()           # 清空当前 batch 所有参数的梯度
        loss.backward()                 # 反向传播，计算梯度
        optimizer.step()                # 根据梯度更新网络参数

        if step % 50 == 0:
            cnn.eval()  # 切换模型到评估模式（例如 Dropout、BatchNorm 等层在测试时的行为不同）
            with torch.no_grad():  # 在验证时关闭梯度计算，提高效率
                test_output = cnn(test_x)
                y_pred = test_output.argmax(dim=1)
                accuracy = (y_pred == test_y).float().mean().item()
            print(f'Epoch: {epoch} | Step: {step} | Loss: {loss.item():.4f} | Accuracy: {accuracy:.4f}')
            cnn.train()  # 恢复训练模式

外层循环：遍历所有的 epoch，整个数据集会被完整训练多次。
内层循环：遍历每个 mini-batch（由 DataLoader 提供），进行如下操作：
- 前向传播：将批次图像 b_x 输入模型，得到预测结果 output。
- 计算损失：使用交叉熵损失函数计算预测 output 与真实标签 b_y 之间的误差。
- 梯度清零：在每次梯度反向传播前，调用 optimizer.zero_grad() 清除上次迭代累积的梯度。
- 反向传播：通过 loss.backward() 计算每个参数的梯度。
- 参数更新：调用 optimizer.step() 根据计算得到的梯度更新模型参数。
每 50 步：对当前模型在测试集上的表现进行评估：
- 调用 cnn.eval() 切换到评估模式，确保如 Dropout 等层在测试时不再随机失活。
- 使用 with torch.no_grad() 包裹预测过程以关闭梯度计算，从而节省内存和计算资源。
- 计算测试集输出后，通过 argmax(dim=1) 选择概率最大的类别，并计算准确率。
- 打印当前的 epoch、步数、损失值和准确率，并使用 cnn.train() 切换回训练模式。

7. 测试结果展示

with torch.no_grad():
    test_output = cnn(test_x[:10])
    y_pred = test_output.argmax(dim=1)
    print("预测结果:", y_pred.tolist())
    print("真实标签:", test_y[:10].tolist())

目的：从测试集中选取前 10 个样本进行测试，并展示模型的预测结果与实际标签对比。
使用 with torch.no_grad() 关闭梯度计算。
调用 argmax(dim=1) 得到预测类别，转换为 Python 的列表打印输出。

总体代码

import torch
import torch.nn as nn
import torch.utils.data as Data
import torchvision
import matplotlib
matplotlib.use('TkAgg')  # 或者使用 'Agg'
import matplotlib.pyplot as plt

# ------------------------
# 参数设定
# ------------------------
EPOCH = 2             # 训练轮数
BATCH_SIZE = 50       # 每批次样本数量
LR = 0.001            # 学习率
DOWNLOAD_MNIST = True # 是否下载MNIST数据集

# ------------------------
# 数据加载与预处理
# ------------------------
# 加载训练集，这里利用 transform 将数据转为 [0,1] 的 Tensor，同时自动添加 channel 维度
train_data = torchvision.datasets.MNIST(
    root='./mnist',
    train=True,
    download=DOWNLOAD_MNIST,
    transform=torchvision.transforms.ToTensor()
)
print("训练集数据形状:", train_data.data.size())
print("训练集标签形状:", train_data.targets.size())

# 可选：显示第一张训练图像
# plt.imshow(train_data.data[0].numpy(), cmap='gray')
# plt.title('%i' % train_data.targets[0])
# plt.show()

# 构造数据加载器，自动 shuffle
train_loader = Data.DataLoader(dataset=train_data, batch_size=BATCH_SIZE, shuffle=True)

# 加载测试数据
test_data = torchvision.datasets.MNIST(
    root='./mnist',
    train=False,
    transform=torchvision.transforms.ToTensor()
)
# 这里只使用前3000个测试样本进行评估
test_x = test_data.data.unsqueeze(1).float()[:3000] / 255  # shape: [3000, 1, 28, 28]
test_y = test_data.targets[:3000]

# ------------------------
# 定义卷积神经网络
# ------------------------
class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()
        # 第1个卷积层：输入1通道，输出16通道；卷积核 5x5；padding=2 保证尺寸不变；之后 ReLU 激活和2x2最大池化
        self.conv1 = nn.Sequential(
            nn.Conv2d(
                in_channels=1,
                out_channels=16,
                kernel_size=5,
                stride=1,
                padding=2
            ),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2)  # 输出尺寸: (16, 14, 14)
        )
        # 第2个卷积层：输入16通道，输出32通道；卷积核5x5；padding=2；再经过 ReLU 激活和2x2最大池化
        self.conv2 = nn.Sequential(
            nn.Conv2d(
                in_channels=16,
                out_channels=32,
                kernel_size=5,
                stride=1,
                padding=2
            ),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2)  # 输出尺寸: (32, 7, 7)
        )
        # 全连接层：将32*7*7的特征扁平化为一维，映射到10个类别
        self.out = nn.Linear(32 * 7 * 7, 10)

    def forward(self, x):
        x = self.conv1(x)
        x = self.conv2(x)
        # 展平特征，准备输入全连接层（batch_size, 32*7*7）
        x = x.view(x.size(0), -1)
        output = self.out(x)
        return output

cnn = CNN()
print("网络结构：")
print(cnn)

# ------------------------
# 定义优化器与损失函数
# ------------------------
optimizer = torch.optim.Adam(cnn.parameters(), lr=LR)
loss_fn = nn.CrossEntropyLoss()

# ------------------------
# 训练过程
# ------------------------
for epoch in range(EPOCH):
    for step, (b_x, b_y) in enumerate(train_loader):
        # 前向传播
        output = cnn(b_x)
        loss = loss_fn(output, b_y)
        # 清除梯度，反向传播和参数更新
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

        # 每50步进行一次评估
        if step % 50 == 0:
            cnn.eval()  # 转换为评估模式（如有Dropout、BatchNorm则更明显）
            with torch.no_grad():
                test_output = cnn(test_x)
                y_pred = test_output.argmax(dim=1)
                accuracy = (y_pred == test_y).float().mean().item()
            print(f'Epoch: {epoch} | Step: {step} | Loss: {loss.item():.4f} | Accuracy: {accuracy:.4f}')
            cnn.train()  # 恢复训练模式

# ------------------------
# 测试集预测结果展示
# ------------------------
with torch.no_grad():
    test_output = cnn(test_x[:15])
    y_pred = test_output.argmax(dim=1)
    print("预测结果:", y_pred.tolist())
    print("真实标签:", test_y[:15].tolist())
