电机驱动模块测试方法：测试设备、测试项目

电机驱动模块是驱动电机的电路模块，通过将电源提供的电能转化为电机所需的电能，来控制电机的启停、转速和旋转方向等。为了保证电机可以正常运行，需要对电机模块进行各项指标检测，评估电机驱动模块的性能。

西安某军工方向科技公司在产品测试过程中一直采用传统测试方式，在测试此次生产的电机驱动模块时，希望可以通过自动化测试方式来提高测试效率，以确保在短期内完成产品交付。那么纳米软件ATECLOUD是如何完成电机驱动模块的自动化测试呢？

测试项目

1. 16V供电下U，V，W三个测量点能否正常输出饱和波形

2. 28V供电下U，V，W三个测量点能否正常输出饱和波形

3. 40V供电下U，V，W三个测量点能否正常输出饱和波形

4. 静态电流是否在规定范围内

5. 饱和压差

6. 最大输出电流

7. 霍尔电压

8. 输入阻抗

ATECLOUD测试系统实现电机驱动模块自动化测试需要两部分完成，软件和硬件。硬件主要是测试中用到的仪器设备；软件部分兼容了测试仪器指令，以及根据客户测试项目搭建好的测试方案。客户在使用ATECLOUD测试时只需登录系统，找到对应的方案，点击“运行”即可开始测试，简化了测试流程，让测试更简单。

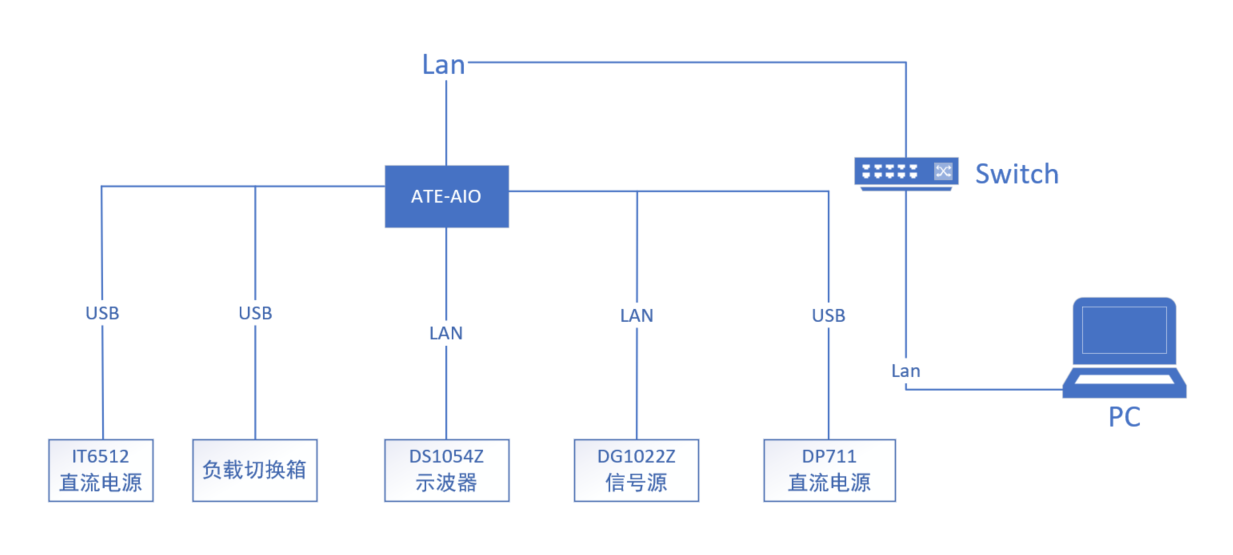

测试设备

直流电源

数采

20通道多路复用器

负载切换箱

测试工装

ATE-AIO（用于仪器控制和流程调度）

ATECLOUD测试系统提供自动化切换箱，实现了无需人工干预即可完成线路的通断控制。测试过程中，系统会根据测试方案预设的流程开始逐个测试项目，系统各项指标的数值及波形图等信息会展示在测试面板中，每个项目的测试结果清晰可见。测试结束后，可以通过Pass、Fail来判断电机驱动模块是否合格。

软件部分还包含记录报告和数据洞察功能。测试结束后，可对各项数据进行多维度分析，节省人工分析成本。还可以对历史测试记录进行详细查看，并根据创建好的数据报告模板，选择需要的数据进行导出，方便数据统一汇总管理。
