(即插即用模块-特征处理部分) 一、(ECCV 2018) ASPP 空间金字塔池化

paper：Encoder-Decoder with Atrous Separable Convolution for Semantic Image Segmentation

Code：https://github.com/tensorflow/models/tree/master/research/deeplab

---

1、Atrous Spatial Pyramid Pooling

这篇 DeepLabV3+ 也是语义分割方向相当经典的一篇论文了，里面的 空间金字塔池化 Atrous Spatial Pyramid Pooling（ASPP）更是相当出名的一个模块，在之后也有很多的魔改版本。虽说是18年的一篇论文，但还是在这里整理一下，在之后会慢慢更新近两年的内容。

ASPP 的主要原理是基于以下几点：多尺度信息的重要性： 不同的物体尺度需要不同大小的感受野来捕捉特征。池化操作的局限性： 传统的池化操作（如最大池化）会丢失图像的空间信息，导致无法有效地捕捉多尺度特征。而 ASPP 则通过并行地使用不同膨胀率的空洞卷积，可以在不改变特征图分辨率的情况下，有效地获取不同尺度的上下文信息。

ASPP 的实现方式主要有以下几步：

1. 空洞卷积： 空洞卷积是一种特殊的卷积操作，通过在卷积核之间引入空洞，可以扩大感受野，而不增加参数数量和计算复杂度。
2. 多尺度膨胀率： ASPP模块并行地使用不同膨胀率的空洞卷积，例如，在本篇论文中使用了 1x1、3x3（rate=6）、3x3（rate=12）、3x3（rate=18）四种膨胀率。
3. 池化操作： ASPP模块还包括一个全局平均池化操作，将特征图的空间维度压缩为 1x1，从而获取全局信息。
4. 特征融合： 最后，将不同膨胀率的空洞卷积输出和全局平均池化输出进行融合，得到最终的特征图。

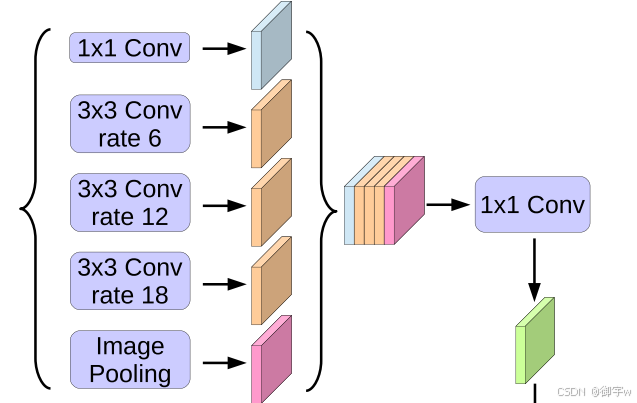

ASPP 结构图：

2、代码实现

import torch
import torch.nn as nn
import torch.nn.functional as F


class ASPP(nn.Module):
    def __init__(self, dim_in, dim_out, rate=1, bn_mom=0.1):
        super(ASPP, self).__init__()
        self.branch1 = nn.Sequential(
            nn.Conv2d(dim_in, dim_out, 1, 1, padding=0, dilation=rate, bias=True),
            nn.BatchNorm2d(dim_out, momentum=bn_mom),
            nn.ReLU(inplace=True),
        )
        self.branch2 = nn.Sequential(
            nn.Conv2d(dim_in, dim_out, 3, 1, padding=6 * rate, dilation=6 * rate, bias=True),
            nn.BatchNorm2d(dim_out, momentum=bn_mom),
            nn.ReLU(inplace=True),
        )
        self.branch3 = nn.Sequential(
            nn.Conv2d(dim_in, dim_out, 3, 1, padding=12 * rate, dilation=12 * rate, bias=True),
            nn.BatchNorm2d(dim_out, momentum=bn_mom),
            nn.ReLU(inplace=True),
        )
        self.branch4 = nn.Sequential(
            nn.Conv2d(dim_in, dim_out, 3, 1, padding=18 * rate, dilation=18 * rate, bias=True),
            nn.BatchNorm2d(dim_out, momentum=bn_mom),
            nn.ReLU(inplace=True),
        )
        self.branch5_conv = nn.Conv2d(dim_in, dim_out, 1, 1, 0, bias=True)
        self.branch5_bn = nn.BatchNorm2d(dim_out, momentum=bn_mom)
        self.branch5_relu = nn.ReLU(inplace=True)

        self.conv_cat = nn.Sequential(
            nn.Conv2d(dim_out * 5, dim_out, 1, 1, padding=0, bias=True),
            nn.BatchNorm2d(dim_out, momentum=bn_mom),
            nn.ReLU(inplace=True),
        )

    def forward(self, x):
        [b, c, row, col] = x.size()
        conv1x1 = self.branch1(x)
        conv3x3_1 = self.branch2(x)
        conv3x3_2 = self.branch3(x)
        conv3x3_3 = self.branch4(x)

        global_feature = torch.mean(x, 2, True)
        global_feature = torch.mean(global_feature, 3, True)
        global_feature = self.branch5_conv(global_feature)
        global_feature = self.branch5_bn(global_feature)
        global_feature = self.branch5_relu(global_feature)
        global_feature = F.interpolate(global_feature, (row, col), None, 'bilinear', True)

        feature_cat = torch.cat([conv1x1, conv3x3_1, conv3x3_2, conv3x3_3, global_feature], dim=1)
        result = self.conv_cat(feature_cat)
        return result


if __name__ == '__main__':
    x = torch.randn(4, 512, 7, 7).cuda()
    model = ASPP(512, 512).cuda()
    out = model(x)
    print(out.shape)
