前言

    各位观众朋友们大家好，好久不见，甚是想念，我是匠维老皮。我们从本周末开始会开始陆续发一些犀牛建模的小命令、小技巧、小案例的文章，希望能给大家带来帮助！并且在每周四会不定时增加一个唠嗑环节，回答一些大家的问题，让我们一起交流设计。

  话不多说进入正题，本次给大家带来的是犀牛基础命令——沿曲面流动的解析。案例很简单，主要是想让大家熟悉理解一下命令，下次课会做比较复杂的纹理模型。先看视频吧！

1

建立主体

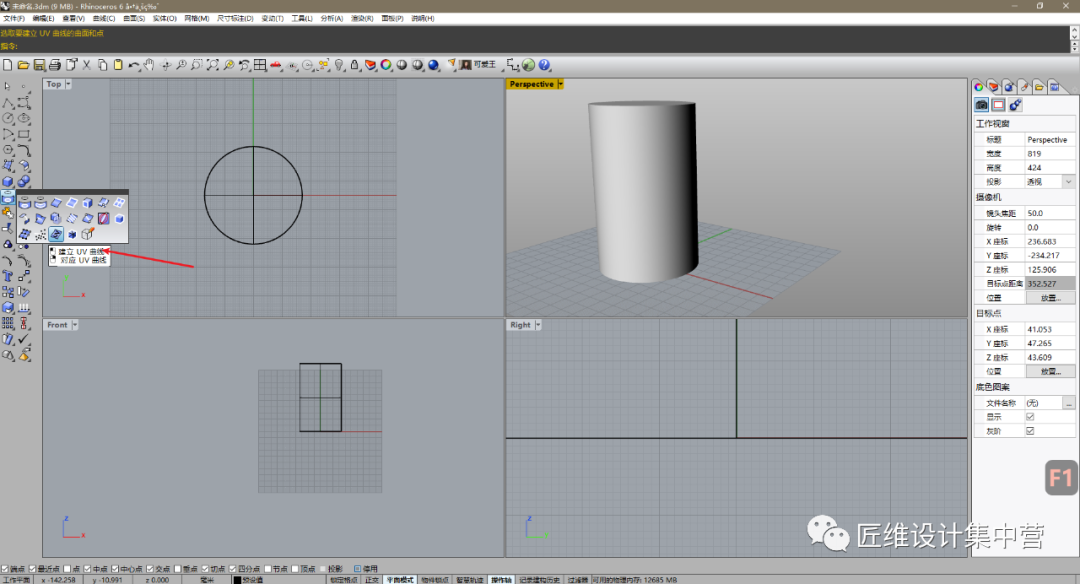

本次案例我们以圆柱体为例，先建立一个圆柱体，用“建立UV曲线”命令给圆柱建立uv曲线。

2

建立纹理

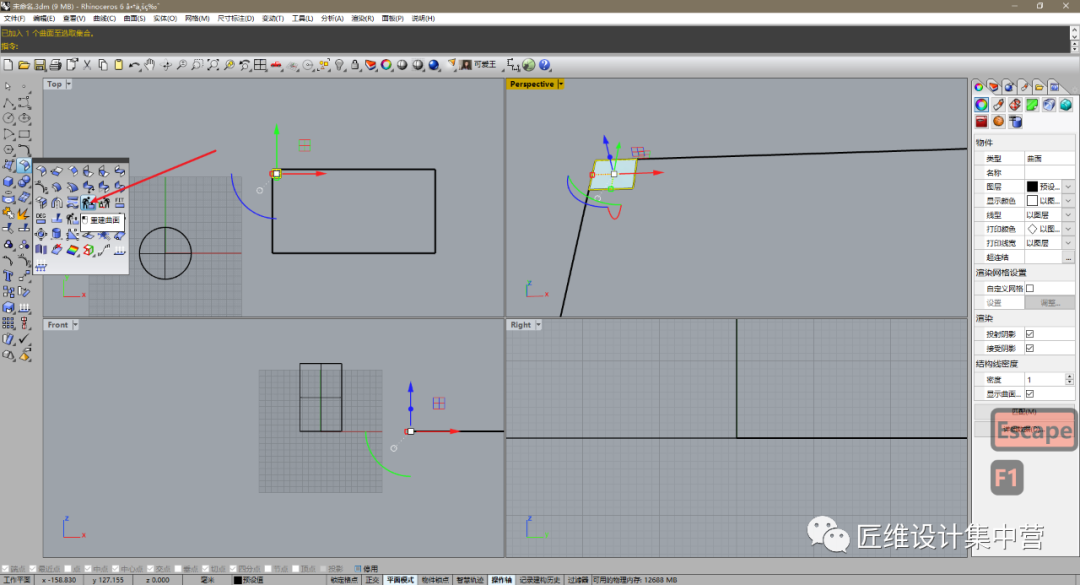

先画一个矩形，并给矩形加盖生成一个面。利用“重建曲面”命令重建曲面，将U\V调成8。

3

调整纹理

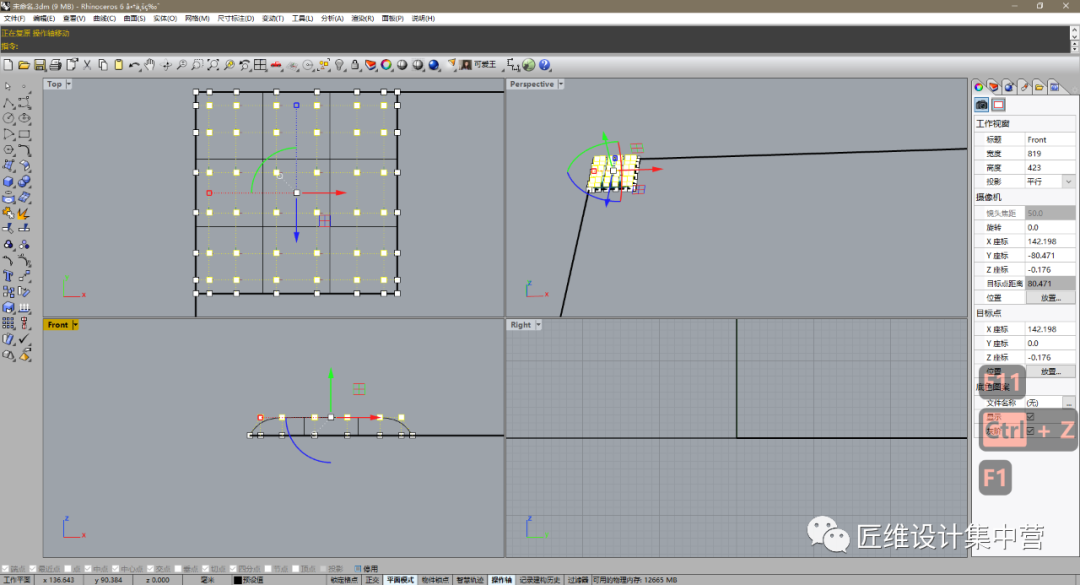

打开曲面的控制点，将曲面内部的所有控制点框选，在前视图向上移动控制点调节到理想的形态。

4

调整纹理

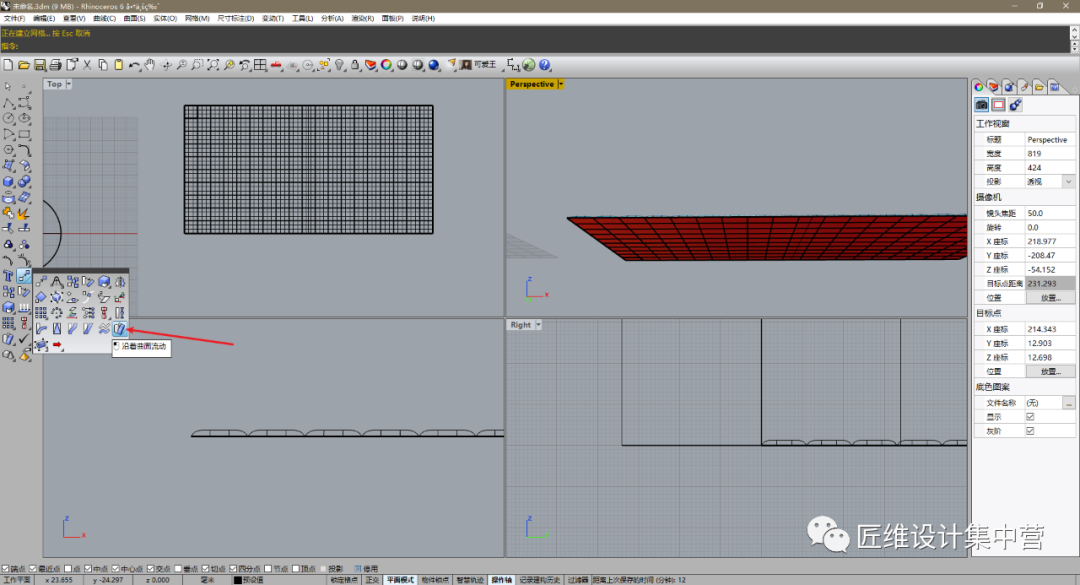

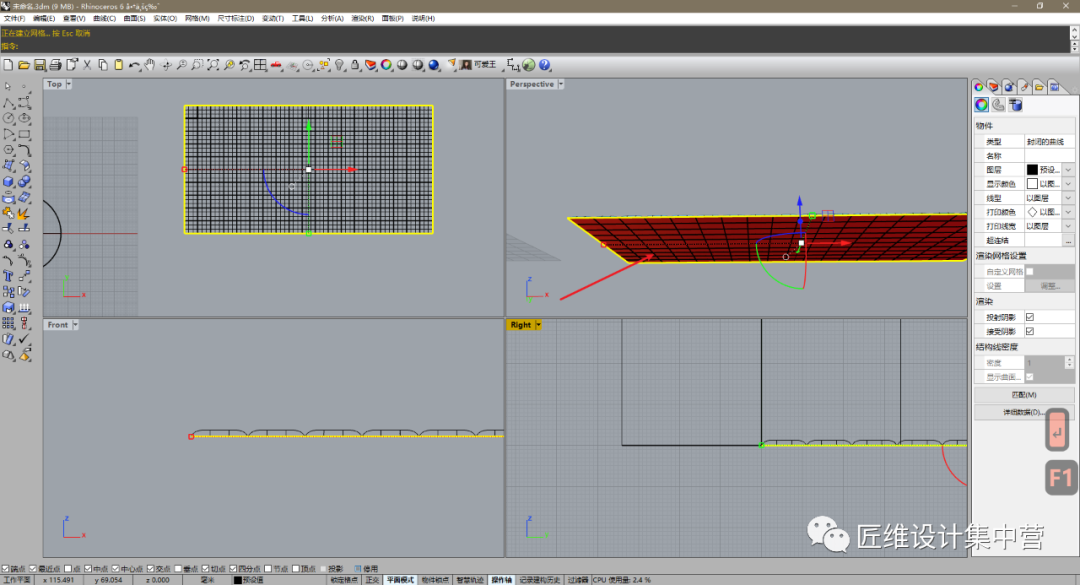

将图形用“矩形阵列”命令进行阵列，并将多余的图形删掉，整体框选所有图形，用“单轴缩放”命令整体缩放，将所有矩形完全贴合到UV曲线边框。并将之前建立的UV曲线加盖，因为一会进行沿曲面流动时需要选择基准曲面。

5

进行流动

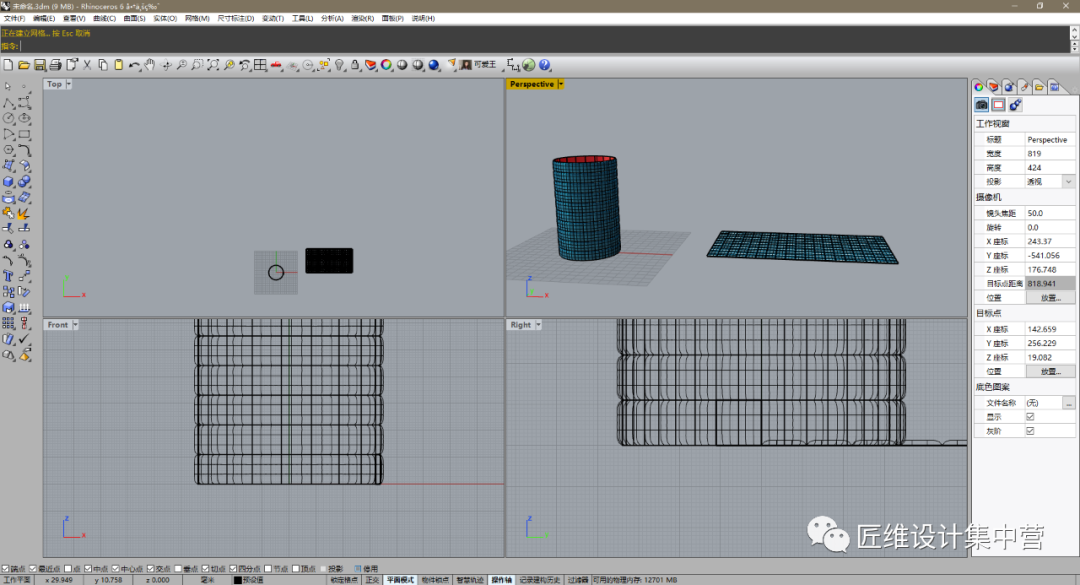

用“沿曲面流动”命令将所有图形流动到圆柱体上。1、先点击命令2、选中所有图形按空格3、选中刚刚通过uv曲线建立的曲面4、选中圆柱体表面。

总结

总体来说“沿曲面流动”使用频率比较高，也没有那么复杂。先将曲面进行“建立UV曲线”，在曲线内绘制纹理，利用“沿曲面流动”将纹理流动回曲面。这就是这节课的所有内容啦，希望给大家带来帮助
