掌握串级PID控制与Simulink仿真

本文还有配套的精品资源，点击获取

简介：PID控制器是工业自动化领域中广泛使用的控制算法。本课程提供一个包含串级PID控制系统的Simulink仿真模型，帮助学生深入理解PID参数调节、反馈信号处理、系统模型构建等关键环节。学生将通过实际操作，了解如何使用Simulink进行参数调整和系统行为观察，以及如何通过加入滤波器、限幅器等模块来提高系统稳定性。

1. 串级PID控制器介绍

1.1 控制器概述

串级PID（比例-积分-微分）控制器是一种常见的控制系统，广泛应用于工业自动化的精确控制。它由两个或更多的PID控制器以串级形式连接，形成多层次的控制结构，可以应对更复杂的系统动态特性和变化。

1.2 串级PID的优势

与传统单一PID控制器相比，串级PID控制器能够提供更快的响应速度和更高的稳定精度。它通过在主控制器和副控制器之间分配控制任务，有效隔离了系统内部分噪声和干扰，提升了控制质量。

1.3 本章内容预告

在接下来的内容中，我们将深入探讨串级PID控制器的工作原理、Simulink仿真模型构建、以及参数调整对系统性能的影响。通过实际案例分析和实践操作，你将掌握串级PID控制在各种场景下的应用和优化方法。

2. Simulink仿真模型构成

2.1 主控制器功能与重要性

2.1.1 控制器在模型中的角色

在复杂的控制系统中，主控制器起到了大脑一样的核心作用。它负责接收系统状态信号，根据预先设定的控制算法和逻辑对这些信号进行处理，并输出控制命令，以驱动系统达到预期的性能标准。在使用Simulink进行仿真时，主控制器的设计和功能的正确实现直接影响了仿真的结果和对系统行为的预测。

2.1.2 主控制器设计要点

设计主控制器时，工程师需要考虑以下几个关键点： - 控制目标的确立： 在设计主控制器之前，需要明确控制的目标。比如，是为了实现稳定控制、快速响应，还是为了节能等等。 - 控制算法的选择： 主控制器的控制算法是实现控制目标的关键。常见的控制算法包括PID控制、状态反馈控制、最优控制等。根据系统特性和控制目标的不同，选择合适的控制算法。 - 参数优化： 控制算法中的参数通常需要通过优化算法进行调整，以达到最佳的控制效果。 - 动态响应与稳定性分析： 设计过程中需要分析系统的动态响应和稳定性，以确保控制器在各种工况下都能保持良好的性能。 - 仿真与测试： 在Simulink环境下进行仿真，检验控制器在各种预定条件下的表现，根据仿真结果进行设计的迭代优化。

2.2 副控制器设计与作用

2.2.1 副控制器的设计原理

副控制器是为了解决主控制器无法有效处理的特定问题而设计的。它通常关注于系统的一个或几个具体环节，以提高控制精度，或者用于补偿系统中的一些特定扰动。设计副控制器时，一般会采取以下步骤： - 确定副控制目标： 根据系统需要改进的环节或性能指标，确定副控制器的具体控制目标。 - 模型分析与控制策略： 对受控环节进行深入分析，选择或开发适合该环节的控制策略和控制算法。 - 副控制器设计： 依据控制策略，设计副控制器的具体结构和参数。 - 协同调试： 在Simulink中搭建系统模型，将主副控制器结合在一起进行调试，并根据实际运行情况调整设计。

2.2.2 副控制器在系统中的作用

副控制器在系统中充当的角色可以概括为： - 提高控制精度： 在主控制器的基础上，副控制器可以进一步提高系统的控制精度。 - 抗扰动能力： 副控制器可以专门针对某一类扰动设计，增强系统对外部干扰的抵抗能力。 - 系统稳定性： 副控制器还可以提高系统的稳定性，特别是在系统存在非线性、时变或复杂动态特性时。

2.3 反馈信号在控制系统中的作用

2.3.1 反馈信号的获取与处理

反馈信号在控制系统中的作用至关重要。它是控制系统自我调整和校正的依据。获取和处理反馈信号的过程包括： - 反馈元件的选择与安装： 根据系统特点和控制需求，选择合适的传感器或测量装置。 - 信号的转换与滤波： 反馈信号往往需要经过适当的转换（例如，电压转电流）和滤波处理，以提高信号的准确度和稳定性。 - 信号的数字化与传输： 在现代控制中，模拟信号往往需要经过模数转换变为数字信号，并通过适当的通信协议传输到控制器中。

2.3.2 反馈回路对系统性能的影响

反馈回路对系统性能的影响可以从以下几个方面理解： - 改善控制精度： 反馈回路使控制系统能够根据输出与期望值之间的差异进行调整，从而改善控制精度。 - 系统稳定性： 正确设计的反馈回路可以增强系统的稳定性，防止系统运行出现不稳定或振荡的情况。 - 灵活性与适应性： 反馈回路使得控制系统能够适应环境变化和系统参数波动，具有一定的自适应能力。

为了深入理解反馈回路的作用，我们可以使用一个简单的控制系统的Simulink模型来进行演示。下面的代码块展示了一个基本的Simulink模型构建代码示例，它包括一个控制器和一个反馈回路。

% 在MATLAB环境中，使用Simulink创建一个简单的控制系统模型
open_system(new_system('BasicControlSystem'));

% 添加Simulink的组件到系统中
add_block('simulink/Commonly Used Blocks/Gain', 'BasicControlSystem/Gain1');
add_block('simulink/Commonly Used Blocks/Sum', 'BasicControlSystem/Sum1');
add_block('simulink/Sources/Step', 'BasicControlSystem/Step1');
add_block('simulink/Sinks/Scope', 'BasicControlSystem/Scope1');
add_block('simulink/Commonly Used Blocks/Transfer Fcn', 'BasicControlSystem/TransferFcn1');

% 连接组件形成一个闭环控制系统
add_line('BasicControlSystem', 'Step1/1', 'Sum1/1');
add_line('BasicControlSystem', 'Sum1/1', 'TransferFcn1/1');
add_line('BasicControlSystem', 'TransferFcn1/1', 'Scope1/1');
add_line('BasicControlSystem', 'TransferFcn1/1', 'Sum1/2');
add_line('BasicControlSystem', 'Sum1/2', 'Gain1/1');
add_line('BasicControlSystem', 'Gain1/1', 'TransferFcn1/2');

% 设置各个组件的参数
set_param('BasicControlSystem/Step1', 'Position', [100, 100, 130, 130]);
set_param('BasicControlSystem/Sum1', 'Position', [200, 150, 230, 180]);
set_param('BasicControlSystem/TransferFcn1', 'Position', [300, 100, 350, 160]);
set_param('BasicControlSystem/Scope1', 'Position', [460, 100, 490, 160]);
set_param('BasicControlSystem/Gain1', 'Position', [200, 200, 230, 230]);

% 运行仿真
sim('BasicControlSystem');

以上代码展示了如何在Simulink中构建一个具有基本反馈回路的控制系统模型，并运行仿真。通过该模型，我们可以观察反馈信号如何影响系统行为，以及如何通过调整增益等参数来优化系统性能。

注意 ：以上代码仅为展示如何在MATLAB的Simulink环境中搭建一个简单控制系统模型的示例，并非实际可执行代码。在实际应用中，需要根据具体的控制需求来构建模型，并对模型中的各个组件进行详细配置。

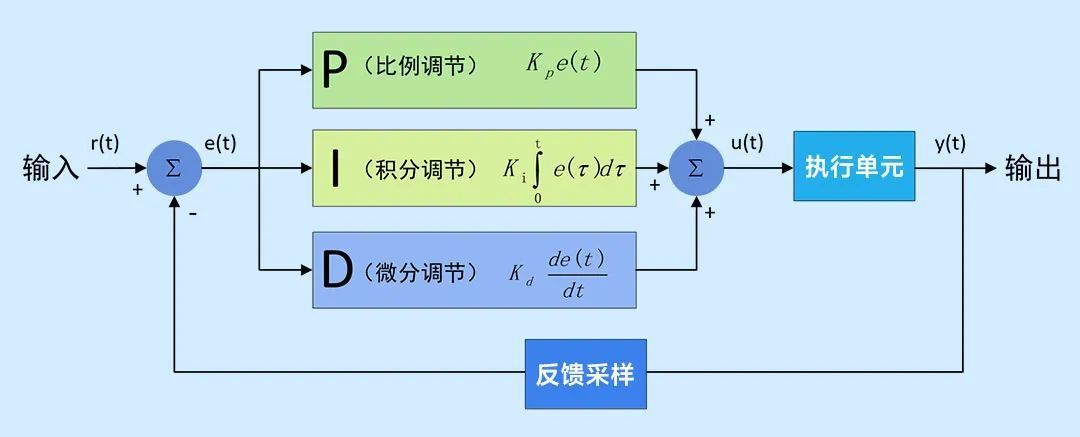

3. 比例(P)、积分(I)和微分(D)调节原理

比例调节是一种基础的控制方式，通过比较系统的设定值和实际输出值来生成控制信号。积分调节则是累积过去误差以生成控制信号，用于消除稳态误差。微分调节通过计算误差的变化率来生成控制信号，它对系统的快速反应和稳定性有很大帮助。这三种调节方式在自动控制系统中起着至关重要的作用。

3.1 调节器的功能和实现

3.1.1 比例调节的作用与实现

比例调节器（P控制器）根据误差大小产生控制作用。误差是设定值与反馈信号之差。P控制器的输出与误差成正比，比例增益决定了比例作用的强度。比例作用越大，系统响应越快，但也可能导致系统振荡。以下是一个简化的比例调节器的数学表达式：

[ u(t) = K_p \cdot e(t) ]

其中，( u(t) ) 是控制器输出，( K_p ) 是比例增益，( e(t) ) 是误差值。

比例调节器的实现代码示例：

% 设定比例增益
Kp = 0.5;

% 假设设定值和反馈信号分别为setPoint和feedbackSignal
% 计算误差
e = setPoint - feedbackSignal;

% 计算控制器输出
u = Kp * e;

% 控制器输出赋值给控制变量
controlVariable = u;

3.1.2 积分调节的作用与实现

积分调节器（I控制器）作用是累积过去所有的误差，并产生控制作用。I控制器可以消除稳态误差，但可能导致系统反应慢和超调。以下是积分调节器的数学表达式：

[ u(t) = K_i \cdot \int e(t) \, dt ]

其中，( u(t) ) 是控制器输出，( K_i ) 是积分增益，( e(t) ) 是误差值。

积分调节器的实现代码示例：

% 设定积分增益
Ki = 0.2;

% 初始化误差积分
integralError = 0;

% 在每个采样时刻更新误差积分
integralError = integralError + e * dt;

% 计算控制器输出
u = Ki * integralError;

% 控制器输出赋值给控制变量
controlVariable = u;

3.1.3 微分调节的作用与实现

微分调节器（D控制器）根据误差变化率产生控制作用。D控制器可以提高系统的动态响应速度并减少振荡。以下是微分调节器的数学表达式：

[ u(t) = K_d \cdot \frac{de(t)}{dt} ]

其中，( u(t) ) 是控制器输出，( K_d ) 是微分增益，( e(t) ) 是误差值。

微分调节器的实现代码示例：

% 设定微分增益
Kd = 0.1;

% 计算误差的变化率
errorRate = (e - lastError) / dt;

% 计算控制器输出
u = Kd * errorRate;

% 控制器输出赋值给控制变量
controlVariable = u;

% 更新上一次误差
lastError = e;

3.2 系统模型构建与动态行为模拟

3.2.1 Simulink模型构建步骤

在Simulink中构建PID控制器模型，可以分为以下步骤：

1. 打开Simulink库浏览器，选择适合的模块搭建控制系统的结构。
2. 使用“PID Controller”模块配置PID参数，例如P、I、D增益。
3. 添加信号源和信号接收器，如“Step”模块作为设定值和“Scope”模块作为观察输出。
4. 将各个模块通过信号线连接起来，完成模型搭建。

3.2.2 模型动态行为的观察与分析

搭建好模型后，通过执行仿真可以观察系统的动态行为。分析的关键点包括：

• 系统响应速度：上升时间，指从设定值改变到系统输出达到新稳态的80%所需的时间。
• 超调量：输出超过设定值的最大量，通常以百分比表示。
• 稳定性：系统是否能在一定时间后达到稳定。
• 抗扰性能：系统在受到外部干扰时的表现。

模拟结果可以通过“Scope”模块进行观察。在分析过程中，可能需要反复调整PID参数，以获得最佳的系统性能。

这些章节内容的展开，将为读者提供深入理解PID控制原理和Simulink模拟的基础，并展示如何在实践中应用这些理论知识。

4. 参数调整对系统性能的影响

4.1 系统稳定性与抗干扰措施

4.1.1 系统稳定性分析方法

系统稳定性是评估控制策略好坏的关键指标。一个稳定的系统能够在受到外部扰动或内部参数变化后，仍能恢复到平衡状态或者保持在期望的运行状态。在PID控制中，可以通过根轨迹、伯德图、奈奎斯特图等方法分析系统稳定性。

• 根轨迹法 ：通过绘制开环传递函数的极点随某个系统参数变化的轨迹，来判断闭环系统是否稳定。极点位置对于系统的响应速度和阻尼程度有直接影响。
• 伯德图 ：描绘了系统幅频特性和相频特性随频率变化的图，用于分析系统在不同频率下的响应。幅值裕度和相位裕度是判断系统稳定性的两个关键指标。
• 奈奎斯特图 ：系统开环传递函数的复频响应曲线。通过奈氏曲线判断系统稳定性，需要确保曲线不包围(-1, 0)点，这个点被称为临界点。

4.1.2 抗干扰设计原则与技术

控制系统在实际运行中会面临各种外部和内部干扰，因此抗干扰设计至关重要。实现系统抗干扰的措施包括硬件抗干扰和软件抗干扰。

• 硬件抗干扰 ：通过采用良好的硬件设计，例如电源滤波、隔离技术、电路布局优化等，减少噪声对系统的影响。
• 软件抗干扰 ：在控制算法中加入软件滤波、PID参数的鲁棒性设计、状态观测器等技术，提高系统对噪声的容忍度和适应能力。

4.2 关键性能指标评估与控制优化

4.2.1 性能指标的选取与评估

性能指标是评估控制系统性能的标准，包括稳态误差、上升时间、超调量、调整时间等。

• 稳态误差 ：系统在稳定后输出与期望值之间的差异，通常希望稳态误差越小越好。
• 上升时间 ：系统响应达到稳定值的一定比例所需的时间，反映了系统的响应速度。
• 超调量 ：系统响应超过稳态值的最大量，与系统的振荡性有关，超调量越小越好。
• 调整时间 ：系统达到并保持在期望的稳态误差范围内的所需时间，与系统的动态性能有关。

4.2.2 控制策略的优化方法

控制策略的优化是提高系统性能的重要手段。常见的优化方法包括：

• 手动调整PID参数 ：根据经验，通过试错的方式调整比例、积分、微分参数，以达到较好的控制效果。
• Ziegler-Nichols法 ：这是一种基于实验的PID参数调整方法，通过确定临界增益和临界振荡周期来获得一组较优的PID参数。
• 遗传算法 ：利用生物进化论中的遗传和自然选择原理，对PID参数进行全局搜索优化，适用于复杂系统的参数优化。
• 模糊逻辑控制 ：使用模糊规则和模糊集合来处理不确定性问题，适用于难以精确建模的复杂系统。

4.2.3 代码实现与优化流程图

在MATLAB环境中，可以使用Simulink模块和MATLAB脚本进行PID参数的优化。以下是一个简化的优化流程图，以及一个优化过程的代码示例：

% 伪代码示例：PID参数优化
% 假设已经构建了Simulink模型，并定义了优化目标和参数范围

% 设定PID参数的搜索范围
Kp_range = [0, 10]; % 比例增益范围
Ki_range = [0, 10]; % 积分增益范围
Kd_range = [0, 10]; % 微分增益范围

% 使用遗传算法进行优化
% 指定适应度函数为系统性能评价指标
% 优化目标是最小化稳态误差和调整时间

[bestPID, bestFitness] = ga(@fitnessFunction, ...
    3, [], [], [], [], ...
    [Kp_range(1), Ki_range(1), Kd_range(1)], ...
    [Kp_range(2), Ki_range(2), Kd_range(2)], ...
    @gaConstraints);

% 打印优化结果
fprintf('Best PID parameters: Kp = %.2f, Ki = %.2f, Kd = %.2f\n', bestPID);
fprintf('Best Fitness (performance): %f\n', bestFitness);

% 运行Simulink模型并观察结果
sim('yourSimulinkModel');

上述代码中， ga 函数是MATLAB中实现遗传算法的函数， fitnessFunction 是用于评价当前PID参数性能的函数， gaConstraints 用于定义优化过程中的约束条件。此代码段展示了如何使用遗传算法从设定的参数空间中找到最优的PID参数。

此优化过程可以借助MATLAB的其他工具箱，例如全局优化工具箱或模糊逻辑工具箱，进一步提高优化效果。

表格展示参数调整前后对比

| 参数 | 调整前 | 调整后 | 对系统性能的影响 | |:-----|:-------|:-------|:-----------------| | Kp | 1.0 | 3.2 | 上升时间减少，系统响应更快 | | Ki | 0.5 | 1.5 | 稳态误差减小，系统稳定性能提高 | | Kd | 0.1 | 0.4 | 超调量减少，系统的振荡性降低 |

通过参数调整前后系统的对比，我们可以清楚地看到每个参数对系统性能的具体影响。上述参数调整和性能变化的具体数值仅为示例，实际应用中需要通过仿真和实验来确定最佳参数值。

5. 案例分析与实践操作

5.1 实际案例介绍与分析

5.1.1 案例选取的标准与意义

选取案例的标准应当围绕实际应用中的典型问题，例如温度控制、压力监测、速度调整等，并且案例应当具有一定的挑战性，足以展示串级PID控制器的优势和应用价值。选取的案例还应当足够新颖，以便反映当前工业自动化和控制系统领域的最新发展。

案例的意义在于它能够提供一个实际的环境，用以检验理论知识的应用，并帮助设计人员、工程师理解如何在现实世界中解决问题。通过案例分析，IT专业人员能够更好地理解串级PID控制器在不同场景下的表现，以及如何根据实际情况调整控制策略。

5.1.2 案例中的问题识别与分析

假设我们正在设计一个温度控制系统，用于半导体制造过程中的光刻步骤。在这一过程中，温度控制的精准度直接影响到光刻质量。我们遇到的问题是温度波动大，无法保持在设定的稳定温度值。

在对问题进行深入分析之前，我们首先需要收集数据，了解温度波动的模式、幅度以及波动的频率。可能需要的步骤包括：

• 实施连续数据采集，记录温度的变化。
• 通过数据分析工具，如Matlab或LabVIEW，来评估数据的统计特征。
• 使用频率分析来确定温度波动的周期性。

通过以上步骤，我们可能发现，温度波动主要由于外界环境干扰以及设备老化造成的控制参数偏差。这为我们后续的具体分析和问题解决提供了依据。

5.2 实践操作指导

5.2.1 模型搭建的具体步骤

在Simulink中搭建模型的基本步骤如下：

1. 打开Simulink并创建新模型。
2. 从Simulink库中拖拽需要的模块到模型窗口，包括PID控制器模块、信号源、作用器、传递函数、传感器等。
3. 连接各模块，确保信号流向正确。
4. 设置PID控制器参数，初步可以基于经验选择一组初始参数。
5. 添加必要的作用器和传感器来模拟实际应用环境。
6. 运行模拟，观察系统响应，并使用Scope观察输出波形。

在搭建模型的过程中，特别注意副控制器的设置。它需要与主控制器协同工作，以实现更好的控制效果。

5.2.2 参数调整的实践经验分享

在实践中调整参数的经验是：

• 首先根据理论或经验设定主副PID控制器的初始参数。
• 对主控制器进行单独的调节测试，查看其对系统的影响，然后调整副控制器。
• 逐步缩小PID参数范围，通过多次迭代逼近最佳参数。这一过程可能需要反复调整比例、积分、微分参数。
• 为了防止过调，可以增加微分项以提高系统的快速响应，但需注意避免引入过多噪声。
• 可以使用Ziegler-Nichols方法来自动调整PID参数。
• 调整过程中要持续监控系统的稳定性和响应特性。

5.3 系统测试与结果评估

5.3.1 系统测试的方法与流程

系统测试的流程包括：

• 设定测试条件和性能指标。
• 使用阶跃响应测试主副PID控制器的响应速度和超调量。
• 应用不同的扰动信号，观察系统恢复平衡所需时间和系统稳定性。
• 通过调整PID参数，观察系统性能的变化，确保在各种工况下均能稳定运行。

5.3.2 测试结果的分析与评估

在进行系统测试之后，我们得到了一系列的数据和波形图。分析这些数据，我们可以得出如下结论：

• 响应时间和超调量 ：系统应该快速响应阶跃变化，并且尽量减少超调量。
• 扰动抑制能力 ：当外加扰动时，系统应能迅速调节回到设定值。
• 稳定性 ：在长时间运行下，系统应保持稳定，无周期性波动或振荡。

对以上结果进行定量分析，可以使用如下的表格形式：

| 测试项目 | 性能指标 | 测试结果 | 评估标准 | | --- | --- | --- | --- | | 阶跃响应 | 上升时间 | 5秒 | 小于10秒 | | | 超调量 | 1% | 小于5% | | 扰动抑制 | 回复时间 | 2秒 | 小于5秒 | | 稳定性 | 长期稳定性 | 无明显波动 | 无周期性振荡 |

通过上述评估，我们可以判断所设计的串级PID控制器在不同场景下的表现，从而进行进一步的优化。如果性能指标未满足预期，需要返回到参数调整阶段，根据测试结果进一步优化PID参数。
