1. 激光雷达技术概述

激光雷达（LiDAR）技术，又称光学遥感技术，是一种以激光作为光源，测量目标与仪器之间距离的方法。它通过发射激光脉冲并接收其反射回来的光来判断目标的距离、速度、方位等信息。激光雷达被广泛应用于多个领域，如测绘、考古、大气研究、自动驾驶汽车等。近年来，随着技术的成熟和成本的下降，激光雷达技术变得更加普及，为不同行业的应用提供了新的可能性和精确度。在本章中，我们将探讨激光雷达的基本工作原理和其在现代技术中的重要性。

2. FMCW LiDAR技术原理与优势

2.1 FMCW LiDAR技术的理论基础

2.1.1 连续波调制的原理

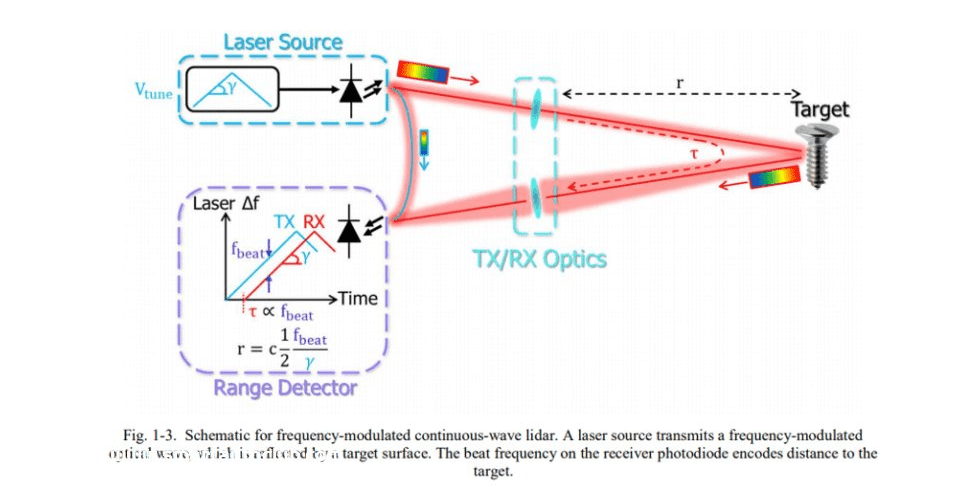

连续波调制（Continuous Wave Modulation，CWM）是激光雷达（LiDAR）系统中用于测量距离的技术之一。FMCW LiDAR技术正是基于这种调制原理。连续波调制技术的核心在于通过连续的光波调制，获取目标物体的距离信息。在FMCW LiDAR系统中，光波的频率会随着时间线性变化，也就是说，随着连续发射的激光波长不断变化，会与反射波产生频率差（频移）。这一频移直接关联到目标物体的距离信息，这是因为频移的大小与目标物体与激光雷达之间的距离成正比。通过检测这种频率差，FMCW LiDAR能够准确测量距离。

2.1.2 频率调制连续波技术

频率调制连续波（Frequency-Modulated Continuous-Wave，FMCW）技术是连续波调制技术的一种高级形式，它通过调制发射激光的频率来实现测量。在FMCW LiDAR系统中，激光器发出的光波频率会随时间进行线性变化，这种变化会形成一个特定的频率斜率。当光波遇到物体后反射回来时，接收器接收到的反射光波由于与发射波存在时间差，因此存在频率差。这种频率差（称为拍频）可以通过混频技术与发射信号进行比较，得到反映距离信息的拍频信号。FMCW LiDAR通过分析这种拍频信号，可以非常精确地计算出目标物体的距离、速度等参数。

代码块展示FMCW LiDAR基本工作原理

# 假设Python代码块用于模拟FMCW LiDAR的基本工作过程
import numpy as np
import matplotlib.pyplot as plt

def generate_sweep(start_freq, end_freq, sweep_time):
    """
    模拟FMCW LiDAR的频率调制过程。
    参数:
    start_freq -- 起始频率 (Hz)
    end_freq -- 结束频率 (Hz)
    sweep_time -- 频率扫描时间 (s)
    返回:
    sweep -- 生成的频率扫描数组 (Hz)
    """
    sweep = np.linspace(start_freq, end_freq, int(sweep_time * 1e9))
    return sweep

def calculate_beat_frequency(target_distance, sweep):
    """
    根据目标距离和频率扫描计算拍频。
    参数:
    target_distance -- 目标距离 (m)
    sweep -- 频率扫描数组 (Hz)
    返回:
    beat_freq -- 拍频 (Hz)
    """
    speed_of_light = *** # 光速 (m/s)
    c = 343 # 声速 (m/s)
    distance_to_time = 2 * target_distance / speed_of_light
    return sweep * distance_to_time

# 参数设置
start_freq = 76e9 # 起始频率 76 GHz
end_freq = 81e9 # 结束频率 81 GHz
sweep_time = 1e-6 # 频率扫描时间 1 微秒

# 生成频率扫描
sweep = generate_sweep(start_freq, end_freq, sweep_time)

# 计算目标距离为100m时的拍频
target_distance = 100 # 目标距离 100 m
beat_freq = calculate_beat_frequency(target_distance, sweep)

# 绘制扫频图和拍频图
plt.figure(figsize=(10, 6))
plt.subplot(2, 1, 1)
plt.title('Frequency Sweep')
plt.plot(sweep)
plt.xlabel('Time (ns)')
plt.ylabel('Frequency (Hz)')

plt.subplot(2, 1, 2)
plt.title('Beat Frequency for 100 m Target')
plt.plot(beat_freq)
plt.xlabel('Time (ns)')
plt.ylabel('Beat Frequency (Hz)')
plt.tight_layout()
plt.show()

在这个代码块中，我们首先定义了两个函数，一个用于生成频率扫描信号，另一个用于计算拍频信号。接着，我们设置起始和结束频率以及扫描时间，并使用这些参数生成了一个频率扫描。最后，我们计算了一个目标距离为100米时的拍频信号，并绘制了扫频图和拍频图。通过这些图表，可以直观地理解FMCW LiDAR系统的工作原理。

2.2 FMCW LiDAR的关键技术组件

2.2.1 激光器和探测器的选择与应用

在FMCW LiDAR系统中，激光器和探测器是其核心的物理组件。激光器负责发射光波，而探测器则用于检测返回的信号。高质量的激光器可以提供稳定的、连续变化的频率输出，并且具有高相干性，这对于精确测量至关重要。通常，FMCW LiDAR系统使用的是半导体激光器，如量子阱激光器和量子点激光器，它们能够在较小的体积中提供出色的频率调制性能。

探测器方面，需要高灵敏度的探测器以检测微弱的反射信号。由于FMCW LiDAR涉及微弱频率变化的测量，通常使用平衡探测器来提高信号与噪声比（SNR）。平衡探测器能够同时接收发射信号和反射信号，通过差分检测来放大拍频信号，从而提高整体测量精度。

2.2.2 信号处理算法及其优化

信号处理算法在FMCW LiDAR系统中扮演着至关重要的角色。为了从返回信号中提取距离和速度信息，必须对拍频信号进行精确的分析。信号处理涉及的关键步骤包括快速傅里叶变换（FFT），用于从拍频信号中分离不同频率的分量，以及后续的峰值检测算法来确定不同目标的具体位置。

为了提高系统的实时性能和测量精度，信号处理算法需要不断优化。这包括算法的优化以减少不必要的计算，以及在硬件层面使用更高效的处理器和高吞吐量的数据采集卡。通过算法和硬件的协同优化，可以显著提高FMCW LiDAR系统的性能，使其在自动驾驶、机器人导航、工业测量等需要高精度和快速响应的领域得到应用。

表格：FMCW LiDAR系统中的激光器和探测器比较

| 特性 | 激光器 | 探测器 | | --- | --- | --- | | 工作原理 | 使用半导体材料产生和调制激光 | 检测入射光并转换为电信号 | | 关键性能指标 | 稳定性、相干性、输出功率、调制带宽 | 灵敏度、响应时间、线性度、噪声水平 | | 常用类型 | 半导体激光器（量子阱、量子点） | 平衡探测器、雪崩光电二极管 | | 重要性 | 决定系统的测距精度和最大测量距离 | 影响系统对目标的检测能力和精度 |

2.3 FMCW LiDAR的优势分析

2.3.1 测距精度与抗干扰能力

FMCW LiDAR技术最突出的优势之一是其极高的测距精度。由于FMCW LiDAR是基于频率的测量，能够通过分析拍频信号的精确频率差来获得目标的距离信息，这种测量方法能够达到厘米级甚至毫米级的精度。此外，FMCW LiDAR还具有优秀的抗干扰能力，这归功于其利用频率差异进行信号区分的原理。它能够轻易地分辨出目标物体的多普勒频移，从而准确区分静止和移动物体，并能够抑制背景杂波的影响。

2.3.2 在复杂环境下的适应性

FMCW LiDAR在复杂环境下的适应性非常出色。它不仅能适应多种天气条件，如雨、雾、雪等，而且还能在光线复杂的环境中准确地进行测距。与时间飞行（ToF）LiDAR技术相比，FMCW LiDAR不受环境光的干扰，且测量精度不会因为目标表面的反射特性而改变。这使得FMCW LiDAR非常适合用于那些对环境变化敏感的应用场景，例如自动驾驶汽车的导航系统，以及室外环境的监控和三维地图构建。

表格：FMCW LiDAR与ToF LiDAR的技术指标对比

| 技术指标 | FMCW LiDAR | ToF LiDAR | | --- | --- | --- | | 测距精度 | 高（厘米级甚至毫米级） | 较低（可能为数厘米到数十厘米不等） | | 抗干扰能力 | 极佳 | 受环境光和目标反射特性影响 | | 环境适应性 | 极佳（可在恶劣天气条件下工作） | 较差（受环境光和天气条件限制） | | 目标检测 | 静态和动态目标 | 主要针对静态目标，动态目标检测有限 | | 数据量 | 中至高（每个目标的多普勒频移信息） | 较低（仅距离信息） |

mermaid格式流程图：FMCW LiDAR信号处理流程

graph LR
A[激光器发出频率变化的激光] --> B[目标反射激光]
B --> C[平衡探测器接收信号]
C --> D[信号通过混频器]
D --> E[拍频信号频谱分析]
E --> F[FFT转换拍频信号]
F --> G[峰值检测获取距离信息]
G --> H[处理并输出测量数据]

在上述mermaid流程图中，描述了FMCW LiDAR信号处理的主要步骤，从激光器发射频率变化的激光开始，经过目标反射，到达探测器接收信号。信号通过混频器后，得到拍频信号，进而进行频谱分析和快速傅里叶变换（FFT），最后通过峰值检测来获取距离信息，处理并输出最终的测量数据。

结论

FMCW LiDAR技术以其高精度和强抗干扰能力在多个领域具有明显的优势，特别是在自动驾驶和工业测量等需要高稳定性和可靠性的应用中。其基于频率调制的测量原理，确保了在各种复杂环境下的适应性。随着技术的不断进步，我们可以期待FMCW LiDAR在更多的应用领域展示出其巨大的潜力。

3. ToF LiDAR技术原理与优势

激光雷达（LiDAR）技术，作为光学遥感技术的一种，能够通过发射激光脉冲并接收其反射回来的光来测量目标物体的距离。根据不同的测距原理，LiDAR可以分为两大类：频率调制连续波（FMCW）LiDAR和时间飞行（ToF）LiDAR。ToF LiDAR作为一种广泛应用于诸多领域的技术，其原理和优势备受行业关注。本章将深入探讨ToF LiDAR技术的理论基础、关键技术组件，以及其在应用中的优势。

3.1 ToF LiDAR技术的理论基础

3.1.1 时间飞行测距原理

ToF LiDAR技术的核心是时间飞行测距原理。该原理通过测量光脉冲从发射到检测器检测到反射光脉冲的时间来确定目标物体的距离。在ToF系统中，激光器发射一个极短的激光脉冲，该脉冲遇到目标后反射回来，被探测器接收。因为光速是恒定的（在空气中的速度大约为299,792,458米/秒），所以通过测量发射与接收的时间差（Δt），我们可以准确计算出距离（d）：

[d = \frac{c \times \Delta t}{2}]

其中，c表示光速，Δt表示光脉冲往返的时间差，除以2是因为光脉冲需要走两遍同样的距离（来回）。

3.1.2 光脉冲的发射与接收过程

ToF LiDAR系统发射的光脉冲宽度非常短，通常在纳秒级别。在距离较远的情况下，光脉冲传播的时间很短，这就要求探测器具有极高的时间分辨率才能精确测量时间差。因此，ToF LiDAR技术对高速、高灵敏度的探测器有着严格的要求。

在实际应用中，ToF LiDAR系统通常会连续发射一系列的光脉冲。同时，系统还会使用特定的时间相关单光子计数（TCSPC）技术来记录每个光脉冲的返回时间。利用这些数据，系统能够生成出准确的距离图像，这对于三维成像和场景重建至关重要。

3.2 ToF LiDAR的关键技术组件

3.2.1 高速时间响应元件的应用

ToF LiDAR系统中，高速时间响应元件是实现高精度测距的关键。这些元件包括高速激光器、高灵敏度探测器以及高速数据处理电路。激光器需要能够产生高能量、短脉宽的光脉冲，探测器要求具备高速响应能力以减少测距误差，而数据处理电路则需要同步高速数据并计算出精确的时间差。

3.2.2 数据采集与处理技术

ToF LiDAR系统的数据采集与处理是实时进行的。原始的光脉冲信号通过探测器转化为电信号，然后由模数转换器（ADC）数字化，并被传输到数据处理单元。时间相关技术如TCSPC是分析这些信号的主要工具，可以生成以时间分辨的信号图像。

表格：ToF LiDAR数据采集与处理组件对比

| 组件名称 | 功能描述 | 关键指标 | 应用领域示例 | |----------------|------------------------------|------------------------------|------------------------------| | 激光器 | 产生短脉冲的高能激光 | 脉冲宽度、波长、能量 | 三维扫描、机器人导航 | | 探测器 | 接收光脉冲并转换成电信号 | 时间分辨率、量子效率、灵敏度 | 自动驾驶、无人机勘测 | | ADC | 数字化模拟信号 | 转换速度、精度 | 任意时间飞行LiDAR系统 | | 数据处理单元 | 处理数字化信号并计算距离 | 运算速度、算法效率 | 高精度地图制作、实时导航系统 |

在某些应用中，如自动驾驶汽车，ToF LiDAR系统还必须与车辆动态控制系统紧密集成，以实现快速响应。

3.3 ToF LiDAR的优势分析

3.3.1 高速测量与实时反馈

ToF LiDAR系统能够提供高速的测量能力和实时反馈。这使得它非常适合作为实时定位和速度测量的传感器，特别是在快速移动的对象或环境中。例如，在自动驾驶汽车中，ToF LiDAR能够在极短的时间内捕获周边环境的精确距离信息，为车辆提供及时的决策支持。

3.3.2 面扫描与三维成像能力

ToF LiDAR技术的另一个显著优势是其面扫描能力，结合激光束的快速扫描系统，ToF LiDAR可以在短时间内构建起三维环境的详尽图像。通过这种方式，ToF LiDAR在三维建模和测绘领域中得到了广泛应用，如在文化遗产保护、城市规划和工业检测中的应用。

代码块：ToF LiDAR三维成像的一个简单示例

#include <ToF_LiDAR_Driver.h>

ToF_LiDAR_Driver driver; // 创建ToF LiDAR驱动对象

void setup() {
  driver.begin(); // 初始化ToF LiDAR驱动
}

void loop() {
  float distance = driver.getDistance(); // 获取距离测量值

  if (distance > 0 && distance < 100) { // 如果距离在有效范围内
    // 构建点云数据，准备三维成像
    Point3D cloudPoint = {driver.getXAngle(), driver.getYAngle(), distance};
    build3DImage(cloudPoint); // 将点云数据添加到三维图像中
  }
  delay(100); // 等待一段时间再次测量
}

// 将点云数据加入到三维图像中
void build3DImage(Point3D point) {
  // 三维成像处理逻辑
}

在该示例代码中， ToF_LiDAR_Driver 是一个假设的ToF LiDAR驱动类，通过调用 getDistance 方法来获取当前距离测量值。然后，这些测量值用于构建三维图像，为三维成像提供了实时数据。上述代码展示了ToF LiDAR在实时三维成像方面的应用潜力。

3.3.3 结论

ToF LiDAR技术以其高速测量、实时反馈、面扫描和三维成像能力，在自动驾驶、工业检测和三维建模等领域展现出明显优势。该技术的发展正在引领这些行业走向更高的精准度和效率。

通过本章的介绍，读者应已深入理解ToF LiDAR技术的理论基础、关键技术组件及其实用优势。这些内容为进一步探讨ToF LiDAR在不同应用领域的具体实践提供了坚实的知识基础。

4. FMCW与ToF技术对比

4.1 原理对比与分析

4.1.1 FMCW与ToF测量原理的区别

在测量原理方面，FMCW（Frequency Modulated Continuous Wave，频率调制连续波）和ToF（Time of Flight，时间飞行）是两种截然不同的激光雷达技术。ToF LiDAR通过发射一束光脉冲，并通过测量这些光脉冲从目标物体反射回来的时间差来计算距离。这是一种比较直接的测量方式，可以类比于声音在空中的传播速度，通过测量回声与发出声波之间的时间差来判断物体距离。

另一方面，FMCW LiDAR则是利用频率的变化来测量距离。它连续地发射一个调制的光波，接收从物体表面反射回来的光波，并通过比较发射信号和接收信号的频率差异来确定距离。与ToF相比，FMCW的测量原理更加复杂，但其在信号处理中能够提供额外的信号强度信息，有助于提高测量的精度和可靠性。

4.1.2 相关技术指标的对比分析

当分析两种技术在关键性能指标上的差异时，可以观察到以下几点： - 精度与分辨率 ：ToF通常提供较高的距离测量精度，但受到光速和时间分辨率限制。FMCW在理论上能提供更高的测量精度，这是因为频率差的测量通常比时间差的测量更加准确。 - 环境适应性 ：ToF在强光环境下可能受到干扰，因为高背景光可能会淹没从目标反射回来的信号。相反，FMCW通过频率分析对噪声不那么敏感，具有更好的抗干扰能力。 - 数据速率 ：ToF LiDAR通常具有较高的帧率，这意味着它能够快速地提供场景的快照，而FMCW LiDAR受限于频率调制的带宽，其数据速率通常比ToF低。

4.2 应用性能的对比

4.2.1 对环境适应性的比较

ToF LiDAR在清晰的视线和低噪声环境下性能最佳。例如，在室内和工业环境中，ToF系统能够提供快速且准确的距离测量。而FMCW LiDAR由于其频率调制的特性，使得它在如户外阳光直射等高背景光条件下仍能保持良好的测量性能。因此，FMCW更适合于那些对稳定性和环境适应性要求极高的场景，比如汽车自动驾驶。

4.2.2 在不同场景下的性能表现

在不同应用场景下，两种技术的性能表现各有千秋。ToF LiDAR在快速距离测量和实时三维映射方面表现出色，这使得它在动态场景中如机器人导航、虚拟现实（VR）和增强现实（AR）中非常有用。FMCW LiDAR则因为其高精度、高稳定性，尤其是在需要长距离测量和高环境适应性的场合，例如汽车的自动驾驶系统中，它能够提供更为可靠的数据支持。

4.3 市场与发展趋势预测

4.3.1 目前市场应用的分布

市场应用上，ToF LiDAR在消费电子领域（如手机和游戏机中的深度感知）占据主导地位，而ToF技术也在工业自动化和机器人领域找到了应用。FMCW LiDAR由于其复杂性和成本问题，在市场上相对较少见，但其在汽车行业的自动驾驶领域中，有着很高的关注度和发展潜力。

4.3.2 未来发展趋势及潜在市场分析

随着自动驾驶汽车对高精度和高稳定性传感器的需求不断增长，FMCW LiDAR有望在该领域占据一席之地。同时，随着技术的进步和生产规模的扩大，FMCW LiDAR的成本有望降低，进而促进其在更多市场的应用。ToF LiDAR也将继续在快速测量和成本敏感的市场领域中保持优势。两种技术将继续在各自擅长的领域内发展，并可能在一些新兴应用中找到交汇点。
