机器狗也学视觉语言导航！NaVILA：基于分层导航动作策略的腿式机器人指令导航

• 作者：An-Chieh Cheng, Yandong Ji, Zhaojing Yang, Xueyan Zou, Jan Kautz, Erdem Bıyık, Hongxu Yin, Sifei Liu, Xiaolong Wang

• 单位：加州大学圣地亚哥分校，南加利福尼亚大学，NVIDIA

• 原文链接： NAVILA: LEGGED ROBOT VISION-LANGUAGE ACTION MODEL FOR NAVIGATION (https://arxiv.org/pdf/2412.04453)

• 项目主页：https://navila-bot.github.io/

• 代码链接：https://github.com/yang-zj1026/legged-loco

主要贡献

• 论文提出了NaVILA框架，结合了视觉-语言-动作模型（VLA）与运动控制的两级系统，以提高腿式机器人的导航能力。

• NaVILA通过VLM生成高层次动作指令，增强模型泛化性。

• 引入的VLN-CE-Isaac基准测试，利用Isaac Sim模拟器，提供了更复杂的评估场景。

• NaVILA在VLN基准测试中成功率提升17%，在VLN-CE-Isaac中视觉策略成功率提高14%，验证了其泛化和鲁棒性。

研究背景

研究问题

现有的视觉语言导航（Vision-and-Language Navigation, VLN）系统通常依赖于预计算地图或使用深度传感器和单目RGB相机构建几何地图，但这些方法在复杂和杂乱的环境中表现有限。

论文主要解决腿式机器人（如四足机器狗或类人机器人）的视觉语言导航问题。

研究难点

该问题的研究难点包括：

• 如何将人类语言指令转换为低级别的腿部关节动作，

• 在不同机器人之间迁移VLN模型。

• 现有的VLN系统在处理连续环境和低级运动控制方面也存在挑战。

相关工作

• 视觉导航：传统方法依赖于预计算地图或构建环境的几何地图。近年来，基于模仿学习和强化学习的方法取得了显著进展。

• 视觉语言导航：智能体使用视觉线索和自然语言指令在复杂环境中导航。早期研究集中在离散导航，随着基础模型的进步，VLN系统通过大规模预训练模型和预训练技术显著改进。最近的研究转向连续环境（VLN-CE），引入了更大的复杂性。

• 机器人基础模型：旨在统一处理多模态输入并输出动作。现有工作主要集中在大规模机器人数据集上训练通用机器人策略，但主要关注操控任务。最近的基础导航模型被提出，但它们主要关注目标导航。

• 腿式机器人导航学习：专注于使机器人能够在各种地形上行走。早期工作依赖于本体感受信息，现代方法结合视觉输入和强化学习以提高复杂环境中的导航能力。

研究方法

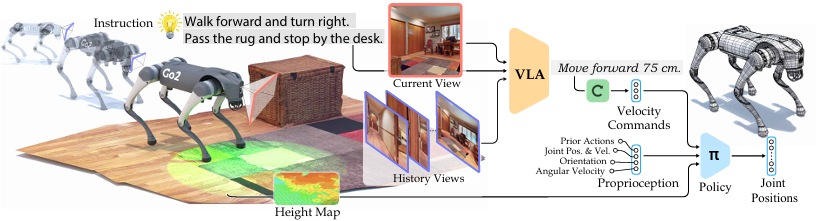

NaVILA是用于腿式机器人视觉语言导航的两级框架，使用视觉语言模型（VILA）处理单视图图像，生成自然语言形式的中间动作指令。

然后，这些指令作为输入传递给视觉运动强化学习策略来生成动作。

基于VLMs的高层级导航规划

VILA 基础

VILA由三个主要组件组成：视觉编码器、投影器和大型语言模型（LLM）。

• 视觉编码器将输入图像转换为视觉标记序列，

• 这些标记通过多层感知机（MLP）投影器映射到语义空间。

• 这些投影后的标记与文本标记一起被发送到LLM进行自回归生成。

VILA采用三阶段训练过程，包括连接器的预训练、连接器和LLM的联合预训练以及使用指令调整数据的微调。

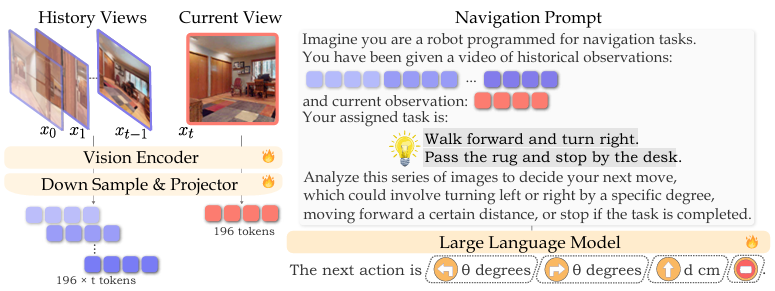

导航 Prompts

在视觉-语言导航任务中，不同时间步的图像具有不同的作用。当前时间步的图像用于立即决策，而之前的帧作为记忆库帮助智能体追踪整体进度。

为了更好地处理这两种表示，论文使用导航任务提示方法，通过区分当前观察和历史帧，并使用文本线索来构建导航任务提示。

监督微调数据混合策略

在视觉语言导航（VLN）任务中，有效的监督微调（SFT）数据对于开发稳健的视觉-语言动作模型至关重要。论文使用数据混合策略，结合了四种数据源以提高模型的泛化能力和导航性能：

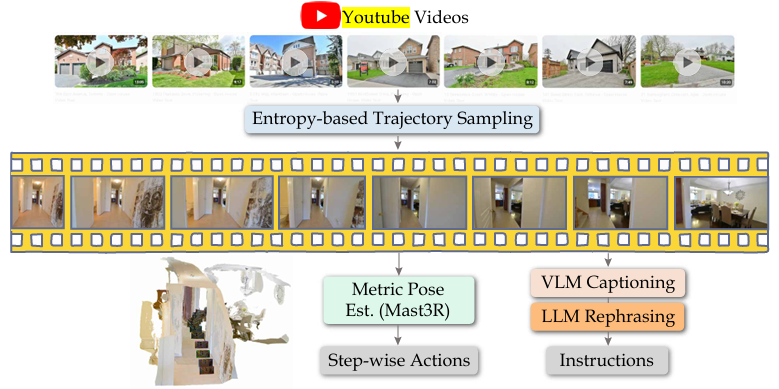

• 真实视频导航数据：从YouTube上的2K个以自我为中心的游览视频中提取轨迹和指令，使用VLM生成自然语言描述。

• 模拟导航数据：利用R2R-CE和RxR-CE数据集，在Habitat模拟器中生成连续的动作序列，并进行合并以减少数据集大小和提高多样性。

• 辅助导航数据：使用EnvDrop和ScanQA数据集，增强场景理解和导航指令生成能力。

• 通用VQA数据集：纳入多种视频/图像VQA数据集，保持模型的广泛领域知识。

这种多样化的数据来源有助于NaVILA在导航任务中表现出色，并在真实世界环境中具有良好的泛化能力。

训练与推理

• 训练过程从VILA的第二阶段模型开始，该模型已经经过了视觉-语言语料库的预训练。

• 然后，应用SFT数据混合对整个VLM进行一个epoch的训练。

• 在推理阶段，使用正则表达式解析器从LLM输出中提取动作类型及其对应的参数。

这种方法在模拟环境和真实世界实验中都表现出了有效性。

低层级运动控制策略

该策略负责将高层次的自然语言导航命令转换为精确的关节运动。

Go2机器人平台

• 使用Go2机器人狗作为实验平台。

• 机器人配备了激光雷达传感器，频率为15Hz，具有18个自由度（DoFs），其中腿部有12个DoFs。

• 在策略训练过程中，基座的6个DoFs不受约束，策略仅控制腿部的12个关节电机。

高层次命令解释

VLM输出一组可执行的动作词（如“向前移动”、“左转”等），将其转换为固定的命令速度（如0.5 m/s、π/6 rad/s等），并执行相应的时间以匹配特定的VLM值。

低层次动作和观测空间

• 动作空间定义为期望的关节位置，转换为模拟器的扭矩输入。

• 采用PPO算法训练策略，critic观察特权环境并生成价值函数以更新演员，而actor仅接收现实世界中的传感器数据。

• 观察空间包括当前的本体感受数据和特权地形高度扫描。

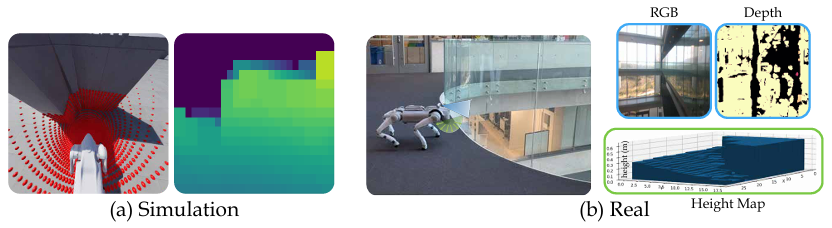

激光雷达高度图

• 使用激光雷达传感器创建2.5D高度图，以感知周围地形并确保安全导航。

• 高度图通过选择每个体素网格内的最低值并进行最大滤波来生成。

训练

• 采用单阶段强化学习框架，直接与环境互动进行训练，避免了教师-学生训练的两阶段方法。

• 训练在Isaac Sim模拟器中进行，支持高达60K FPS的高吞吐量。

实验

实验设置

在Isaac Sim模拟器中使用Isaac Lab训练视觉运动策略，并在真实机器人上进行部署。

实验在多个环境中进行，包括工作区、家庭和室外开放环境。

参数配置

在训练过程中，使用PPO算法训练运动策略，奖励函数包括线速度和角速度跟踪、线性速度惩罚、关节加速度等。LiDAR和高度图的参数也进行了详细配置。

VLM表现

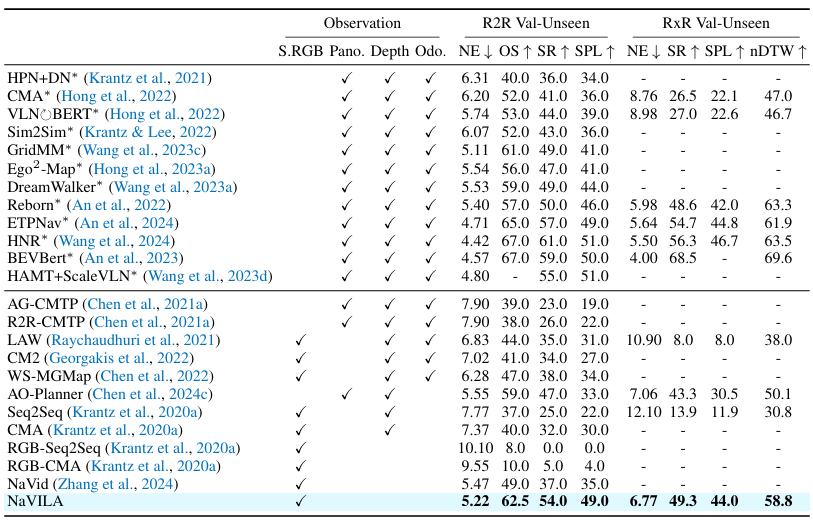

• 在VLN-CE基准测试中，NaVILA在R2R和RxR数据集的val-unseen分割上表现出色，超越了所有基线方法。NaVILA在单视图RGB输入的情况下，达到了与使用全景视图、里程计或模拟器预训练的路径预测器的方法相当或更好的结果。

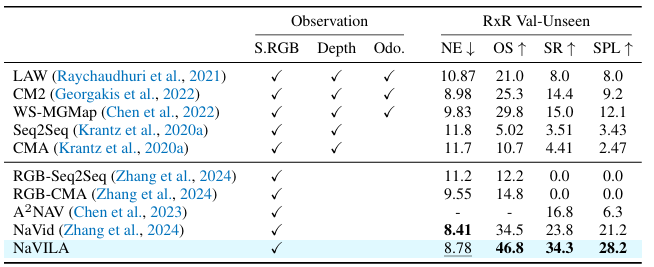

• NaVILA在RxR-CE数据集的val-unseen分割上的零样本性能显著优于当前的单视图SOAT模型NaVid，显示出其在跨数据集上的强大泛化能力。

模拟器中的导航性能

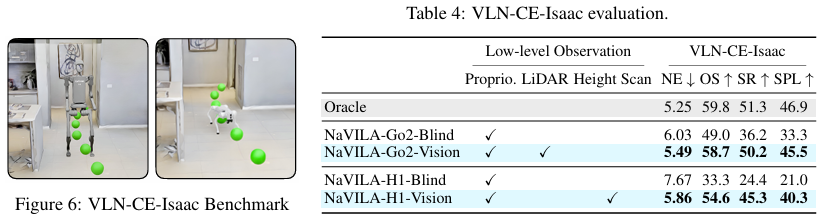

引入了新的VLN-CE-Isaac基准，该基准在Isaac Sim中模拟详细的机器人关节运动和环境交互。

NaVILA在该基准上的表现优于仅依赖本体感受的策略，展示了其优越的障碍物避障能力。

真实世界评估

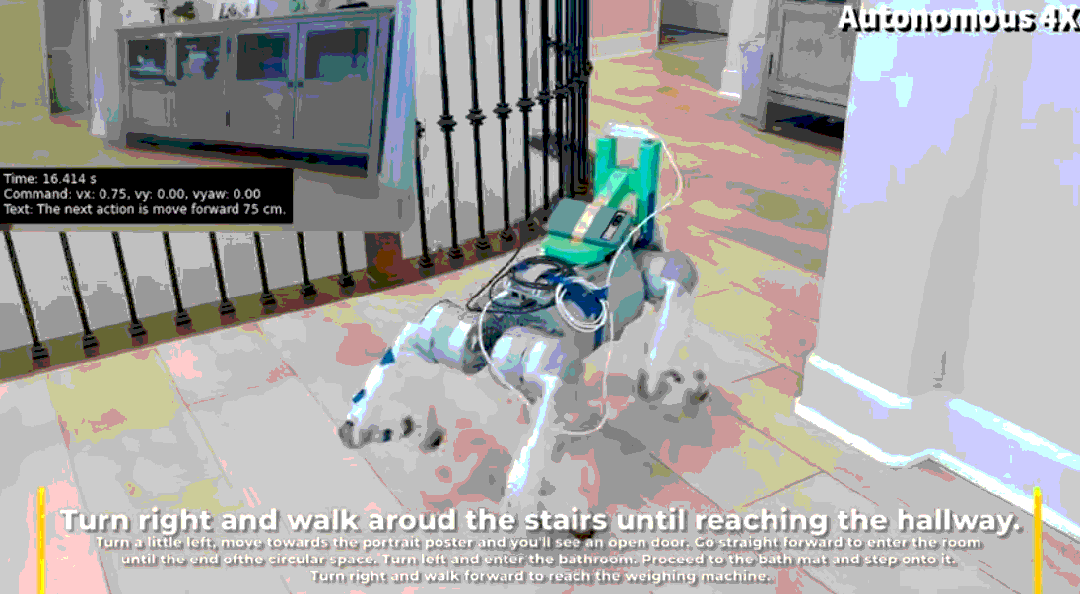

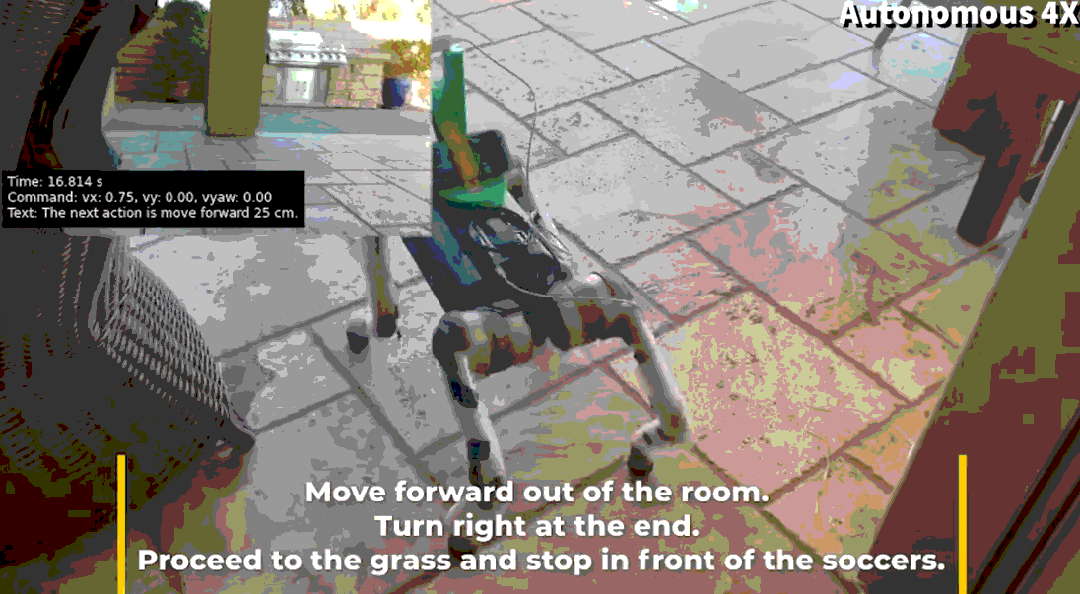

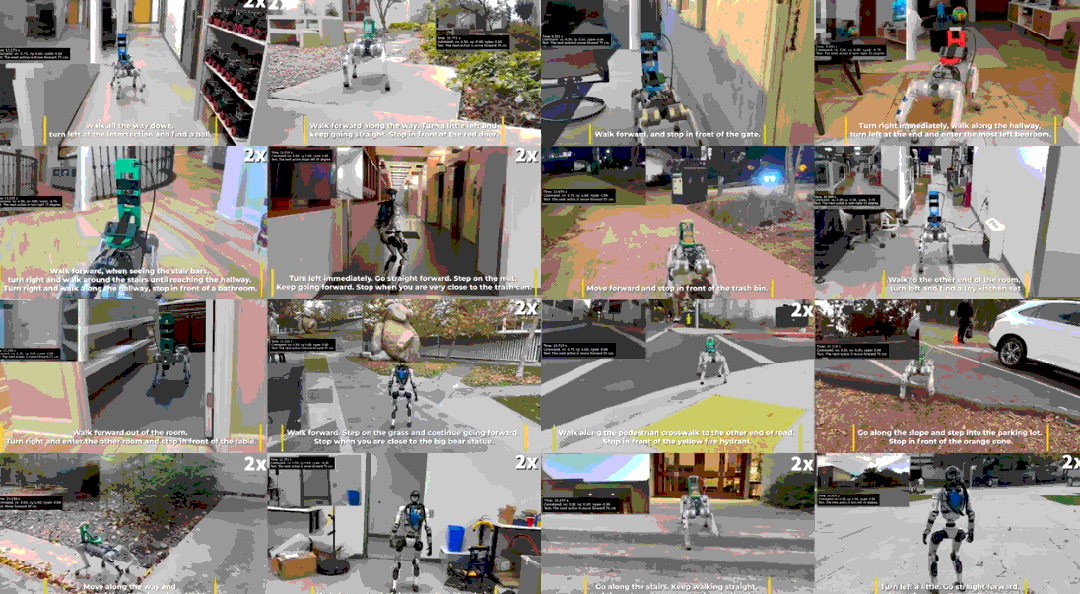

在真实世界中，NaVILA在三种环境（工作区、家庭和户外）中进行了实验，涵盖了简单和复杂的导航任务。

NaVILA在成功率（SR）和导航误差（NE）指标上均优于GPT-4o，证明了其在真实世界导航任务中的有效性。

总结

论文提出了NaVILA两级框架，结合了视觉语言模型（VLA）和运动技能，用于通用导航任务。

NaVILA通过生成基于语言的中间动作指令，并使用实时运动策略处理障碍物避让，提高了鲁棒性和灵活性。

实验结果表明，NaVILA在经典VLN基准测试中显著优于现有方法，并在真实世界中展示了强大的性能。
