本章介绍竞争与冒险及其消除方法，latch产生的原因及避免方法，最后总结verilog要注意的一些书写规范。

6.1 Verilog 竞争与冒险

产生原因

数字电路中，信号传输与状态变换时都会有一定的延时。

在组合逻辑电路中，不同路径的输入信号变化传输到同一点门级电路时，在时间上有先有后，这种先后所形成的时间差称为竞争（Competition）。
由于竞争的存在，输出信号需要经过一段时间才能达到期望状态，过渡时间内可能产生瞬间的错误输出，例如尖峰脉冲。这种现象被称为冒险（Hazard）。
竞争不一定有冒险，但冒险一定会有竞争。

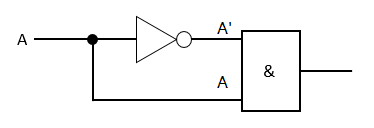

例如，对于给定逻辑F = A & A'，电路如左下图所示。
由于反相器电路的存在，信号 A’ 传递到与门输入端的时间相对于信号 A 会滞后，这就可能导致与门最后的输出结果 F 会出现干扰脉冲。如右下图所示。

其实实际硬件电路中，只要门电路各个输入端延时不同，就有可能产生竞争与冒险。

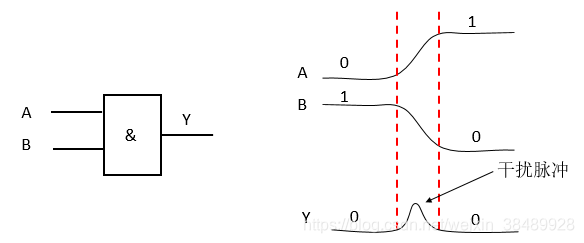

例如一个简单的与门，输入信号源不一定是同一个信号变换所来，由于硬件工艺、其他延迟电路的存在，也可能产生竞争与冒险，如下图所示。

判断方法

代数法

在逻辑表达式，保持一个变量固定不动，将剩余其他变量用 0 或 1 代替，如果最后逻辑表达式能化简成Y = A + A’ 或者Y = A · A’ 的形式，则可判定此逻辑存在竞争与冒险。
例如逻辑表达式 Y = AB + A’C，在 B=C=1 的情况下，可化简为 Y = A + A’。显然，A 状态的改变，势必会造成电路存在竞争冒险。

卡诺图法

有两个相切的卡诺圈，并且相切处没有其他卡诺圈包围，可能会出现竞争与冒险现象。

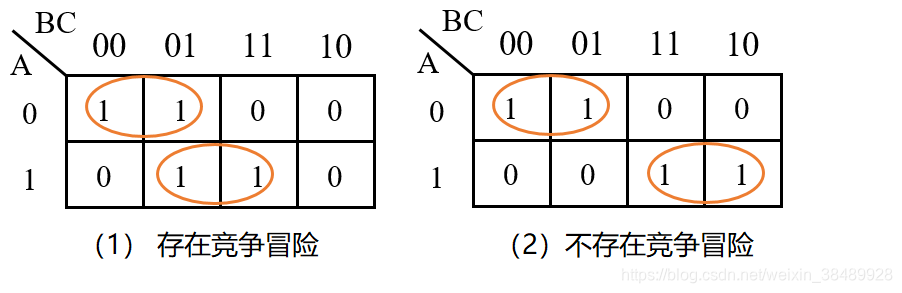

例如左下图所存在竞争与冒险，右下图则没有。
在这里插入图片描述
其实，卡诺图本质上还是对逻辑表达式的一个分析，只是可以进行直观的判断。
例如，左上图逻辑表达式可以简化为 Y = A’B’ + AC，当 B=0 且 C=1 时，此逻辑表达式又可以表示为 Y = A’ + A。所以肯定会存在竞争与冒险。
右上图逻辑表达式可以简化为 Y = A’B’ + AB，显然 B 无论等于 1 还是 0，此式都不会化简成 Y = A’ + A。所以此逻辑不存在竞争与冒险。

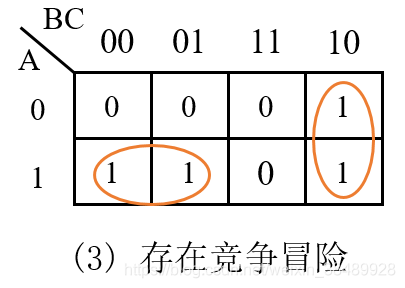

需要注意的是，卡诺图是首尾相临的。如下图所示，虽然看起来两个卡诺圈并没有相切，但实际上，m6 与 m4 也是相邻的，所以下面卡诺图所代表的数字逻辑也会产生竞争与冒险。
**加粗样式**
其他较为复杂的情况，可能需要采用 “计算机辅助分析 + 实验” 的方法。

消除方法

对数字电路来说，常见的避免竞争与冒险的方法主要有 4 种。
1）增加滤波电容，滤除窄脉冲
此种方法需要在输出端并联一个小电容，将尖峰脉冲的幅度削弱至门电路阈值以下。
此方法虽然简单，但是会增加输出电压的翻转时间，易破坏波形。

2）修改逻辑，增加冗余项
利用卡诺图，在两个相切的圆之间，增加一个卡诺圈，并加在逻辑表达式之中。

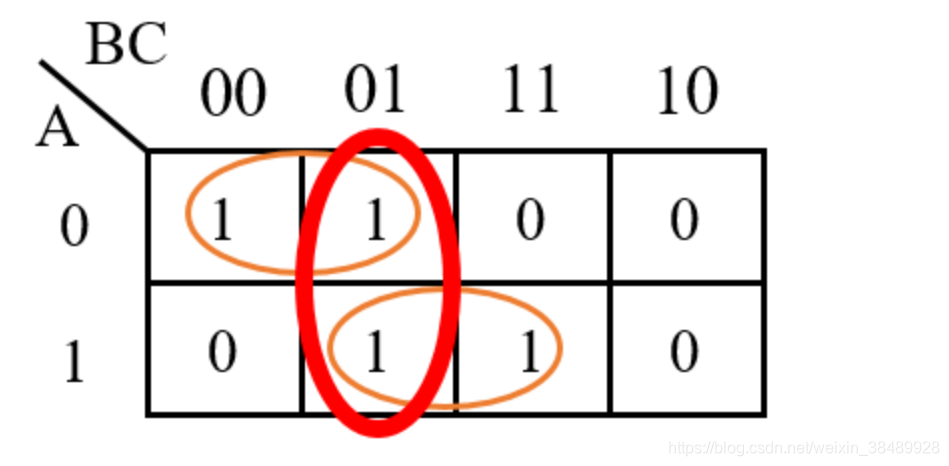

如下图所示，对数字逻辑 Y = A’B’ + AC 增加冗余项 B’C，则此电路逻辑可以表示为 Y = A’B’ + AC + B’C。此时电路就不会再存在竞争与冒险。
在这里插入图片描述

3）使用时钟同步电路，利用触发器进行打拍延迟
同步电路信号的变化都发生在时钟边沿。对于触发器的 D 输入端，只要毛刺不出现在时钟的上升沿并且不满足数据的建立和保持时间，就不会对系统造成危害，因此可认为 D 触发器的 D 输入端对毛刺不敏感。利用此特性，在时钟边沿驱动下，对一个组合逻辑信号进行延迟打拍，可消除竞争冒险。
延迟一拍时钟时，会一定概率的减少竞争冒险的出现。实验表明，最安全的打拍延迟周期是 3 拍，可有效减少竞争冒险的出现。
当然，最终还是需要根据自己的设计需求，对信号进行合理的打拍延迟。

为说明对信号进行打拍延迟可以消除竞争冒险，我们建立下面的代码模型。

module competition_hazard
    (
      input             clk ,
      input             rstn ,
      input             en ,
      input             din_rvs ,
      output reg        flag
    );

    wire    condition = din_rvs & en ;  //combination logic
    always @(posedge clk or negedge !rstn) begin
        if (!rstn) begin
            flag   <= 1'b0 ;
        end
        else begin
            flag   <= condition ;
        end
    end

endmodule

testbench 描述如下：

`timescale 1ns/1ns

module test ;
    reg          clk, rstn ;
    reg          en ;
    reg          din_rvs ;
    wire         flag_safe, flag_dgs ;

    //clock and rstn generating
    initial begin
        rstn              = 1'b0 ;
        clk               = 1'b0 ;
        #5 rstn           = 1'b1 ;
        forever begin
            #5 clk = ~clk ;
        end
    end

    initial begin
        en        = 1'b0 ;
        din_rvs   = 1'b1 ;
        #19 ;      en        = 1'b1 ;
        #1 ;       din_rvs   = 1'b0 ;
    end

    competition_hazard         u_dgs
     (
      .clk              (clk           ),
      .rstn             (rstn          ),
      .en               (en            ),
      .din_rvs          (din_rvs       ),
      .flag             (flag_dgs      ));

    initial begin
        forever begin
            #100;
            if ($time >= 1000)  $finish ;
        end
    end

endmodule // test

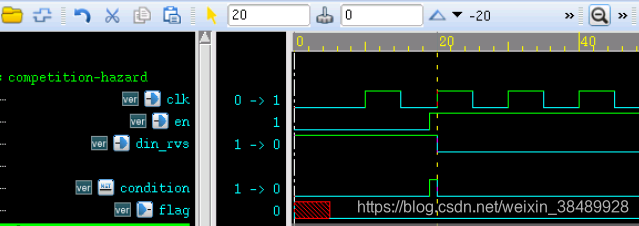

仿真结果如下:
在这里插入图片描述
由图可知，信号 condition 出现了一个尖峰脉冲，这是由于信号 din_rvs 与信号 en 相对于模块内部时钟都是异步的，所以到达内部门电路时的延时是不同的，就有可能造成竞争冒险。
虽然最后的仿真结果 flag 一直为 0，似乎是我们想要的结果。但是实际电路中，这个尖峰脉冲在时间上非常靠近时钟边沿，就有可能被时钟采集到而产生错误结果。

下面我们对模型进行改进，增加打拍延时的逻辑，如下：

module clap_delay
    (
      input             clk ,
      input             rstn ,
      input             en ,
      input             din_rvs ,
      output reg        flag
    );

    reg                  din_rvs_r ;
    reg                  en_r ;
    always @(posedge clk or !rstn) begin
        if (!rstn) begin
            din_rvs_r      <= 1'b0 ;
            en_r           <= 1'b0 ;
        end
        else begin
            din_rvs_r      <= din_rvs ;
            en_r           <= en ;
        end
    end

    wire                 condition = din_rvs_r & en_r ;
    always @(posedge clk or negedge !rstn) begin
        if (!rstn) begin
            flag   <= 1'b0 ;
        end
        else begin

            flag   <= condition ;
        end
    end // always @ (posedge clk or negedge !rstn)

endmodule

将此模块例化到上述 testbench 中，得到如下仿真结果。
在这里插入图片描述

由图可知，信号 condition 没有尖峰脉冲的干扰了，仿真结果中 flag 为 0 也如预期。
其实，输入信号与时钟边沿非常接近的情况下，时钟对输入信号的采样也存在不确定性，但是不会出现尖峰脉冲的现象。对输入信号多打 2 拍，是更好的处理方式，对竞争与冒险有更好的抑制作用。
4）采用格雷码计数器
递加的多 bit 位计数器，计数值有时候会发生多个 bit 位的跳变。
例如计数器变量 counter 从 5 计数到 6 时，对应二进制数字为 4’b101 到 4’b110 的转换。因为各 bit 数据位的延时，counter 的变换过程可能是： 4’b101 -> 4’b111 -> 4’b110。如果有以下逻辑描述，则信号 cout 可能出现短暂的尖峰脉冲，这显然是与设计相悖的。

cout = counter[3:0] == 4'd7 ;

而格雷码计数器，计数时相邻的数之间只有一个数据 bit 发生了变化，所以能有效的避免竞争冒险。
好在 Verilog 设计时，计数器大多都是同步设计。即便计数时存在多个 bit 同时翻转的可能性，但在时钟驱动的触发器作用下，只要信号间满足时序要求，就能消除掉 100% 的竞争与冒险。

小结

一般来说，为消除竞争冒险，增加滤波电容和逻辑冗余，都不是 Verilog 设计所考虑的。
计数采用格雷码计数器，大多数也是应用在高速时钟下减少信号翻转率来降低功耗的场合。
利用触发器在时钟同步电路下对异步信号进行打拍延时，是 Verilog 设计中经常用到的方法。
除此之外，为消除竞争冒险，Verilog 编码时还需要注意一些问题，详见下一小节。

6.2 Verilog 避免 Latch

Latch 的含义

锁存器（Latch），是电平触发的存储单元，数据存储的动作取决于输入时钟（或者使能）信号的电平值。仅当锁存器处于使能状态时，输出才会随着数据输入发生变化。
当电平信号无效时，输出信号随输入信号变化，就像通过了缓冲器；当电平有效时，输出信号被锁存。激励信号的任何变化，都将直接引起锁存器输出状态的改变，很有可能会因为瞬态特性不稳定而产生振荡现象。

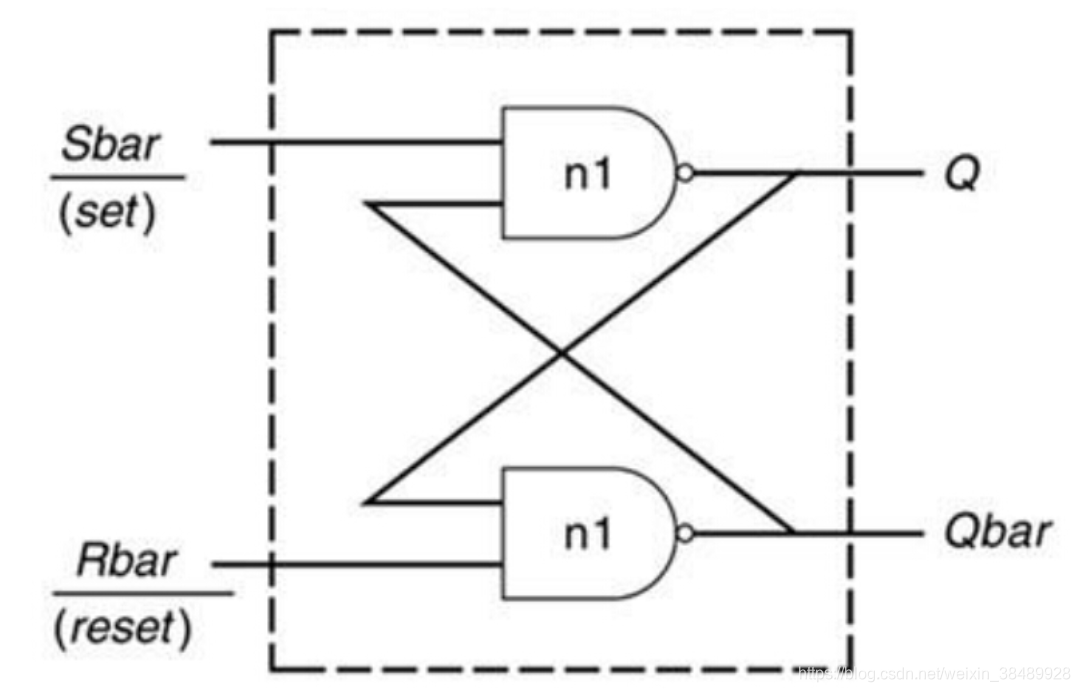

锁存器示意图如下：
在这里插入图片描述
触发器（flip-flop），是边沿敏感的存储单元，数据存储的动作（状态转换）由某一信号的上升沿或者下降沿进行同步的（限制存储单元状态转换在一个很短的时间内）。

触发器示意图如下：

在这里插入图片描述
寄存器（register），*在 Verilog 中用来暂时存放参与运算的数据和运算结果的变量。*一个变量声明为寄存器时，它既可以被综合成触发器，也可能被综合成 Latch，甚至是 wire 型变量。但是大多数情况下我们希望它被综合成触发器，但是有时候由于代码书写问题，它会被综合成不期望的 Latch 结构。
Latch 的主要危害有：

1）输入状态可能多次变化，容易产生毛刺，增加了下一级电路的不确定性；
2）在大部分 FPGA 的资源中，可能需要比触发器更多的资源去实现 Latch 结构；
3）锁存器的出现使得静态时序分析变得更加复杂。

Latch 多用于门控时钟（clock gating）的控制，一般设计时，我们应当避免 Latch 的产生。

if 结构不完整

组合逻辑中，不完整的 if - else 结构，会产生 latch。
例如下面的模型，if 语句中缺少 else 结构，系统默认 else 的分支下寄存器 q 的值保持不变，即具有存储数据的功能，所以寄存器 q 会被综合成 latch 结构。

module module1_latch1(
    input       data,
    input       en ,
    output reg  q) ;

    always @(*) begin
        if (en) q = data ;
    end

endmodule

避免此类 latch 的方法主要有 2 种，一种是补全 if-else 结构，或者对信号赋初值。

例如，上面模型中的always语句，可以改为以下两种形式：

// 补全条件分支结构
always @(*) begin
    if (en)  q = data ;
    else     q = 1'b0 ;
end

//赋初值
always @(*) begin
    q = 1'b0 ;
    if (en) q = data ; //如果en有效，改写q的值，否则q会保持为0
end

但是在时序逻辑中，不完整的 if - else 结构，不会产生 latch，例如下面模型。

这是因为，q 寄存器具有存储功能，且其值在时钟的边沿下才会改变，这正是触发器的特性。

module module1_ff(
    input       clk ,
    input       data,
    input       en ,
    output reg  q) ;

    always @(posedge clk) begin
        if (en) q <= data ;
    end

endmodule

在组合逻辑中，当条件语句中有很多条赋值语句时，每个分支条件下赋值语句的不完整也是会产生 latch。
其实对每个信号的逻辑拆分来看，这也相当于是 if-else 结构不完整，相关寄存器信号缺少在其他条件下的赋值行为。例如：

module module1_latch11(
    input       data1,
    input       data2,
    input       en ,
    output reg  q1 ,
    output reg  q2) ;

    always @(*) begin
        if (en)   q1 = data1 ;
        else      q2 = data2 ;
    end

endmodule

这种情况也可以通过补充完整赋值语句或赋初值来避免 latch。例如：

always @(*) begin
    //q1 = 0; q2 = 0 ; //或在这里对 q1/q2 赋初值
    if (en)  begin
        q1 = data1 ;
        q2 = 1'b0 ;
    end
    else begin
        q1 = 1'b0 ;
        q2 = data2 ;
    end
end

case 结构不完整

case 语句产生 Latch 的原理几乎和 if 语句一致。在组合逻辑中，当 case 选项列表不全且没有加 default 关键字，或有多个赋值语句不完整时，也会产生 Latch。例如：

module module1_latch2(
    input       data1,
    input       data2,
    input [1:0] sel ,
    output reg  q ) ;

    always @(*) begin
        case(sel)
            2'b00:  q = data1 ;
            2'b01:  q = data2 ;
        endcase
    end

endmodule

当然，消除此种 latch 的方法也是 2 种，将 case 选项列表补充完整，或对信号赋初值。
补充完整 case 选项列表时，可以罗列所有的选项结果，也可以用 default 关键字来代替其他选项结果。
例如，上述 always 语句有以下 2 种修改方式。

always @(*) begin
    case(sel)
        2'b00:    q = data1 ;
        2'b01:    q = data2 ;
        default:  q = 1'b0 ;
    endcase
end

always @(*) begin
    case(sel)
        2'b00:  q = data1 ;
        2'b01:  q = data2 ;
        2'b10, 2'b11 :
                q = 1'b0 ;
    endcase
end

原信号赋值或判断

在组合逻辑中，如果一个信号的赋值源头有其信号本身，或者判断条件中有其信号本身的逻辑，则也会产生 latch。因为此时信号也需要具有存储功能，但是没有时钟驱动。此类问题在 if 语句、case 语句、问号表达式中都可能出现，例如：

//signal itself as a part of condition
reg a, b ;
always @(*) begin
    if (a & b)  a = 1'b1 ;   //a -> latch
    else a = 1'b0 ;
end

//signal itself are the assigment source
reg        c;
wire [1:0] sel ;
always @(*) begin
    case(sel)
        2'b00:    c = c ;    //c -> latch
        2'b01:    c = 1'b1 ;
        default:  c = 1'b0 ;
    endcase
end

//signal itself as a part of condition in "? expression"
wire      d, sel2;
assign    d =  (sel2 && d) ? 1'b0 : 1'b1 ;  //d -> latch

避免此类 Latch 的方法，就只有一种，即在组合逻辑中避免这种写法，信号不要给信号自己赋值，且不要用赋值信号本身参与判断条件逻辑。
例如，如果不要求立刻输出，可以将信号进行一个时钟周期的延时再进行相关逻辑的组合。上述第一个产生 Latch 的代码可以描述为：

reg   a, b ;
reg   a_r ;

always (@posedge clk)
    a_r  <= a ;

always @(*) begin
    if (a_r & b)  a = 1'b1 ;   //there is no latch
    else a = 1'b0 ;
end

敏感信号列表不完整

如果组合逻辑中 always@() 块内敏感列表没有列全，该触发的时候没有触发，那么相关寄存器还是会保存之前的输出结果，因而会生成锁存器。
这种情况，把敏感信号补全或者直接用 always@(*) 即可消除 latch。

小结

总之，为避免 latch 的产生，在组合逻辑中，需要注意以下几点：

1）if-else 或 case 语句，结构一定要完整
2）不要将赋值信号放在赋值源头，或条件判断中
3）敏感信号列表建议多用 always@(*)

6.3 Verilog 书写规范

在编程时多注意以下几点，也可以避免大多数的竞争与冒险问题。

1）时序电路建模时，用非阻塞赋值。
2）组合逻辑建模时，用阻塞赋值。
3）在同一个 always 块中建立时序和组合逻辑模型时，用非阻塞赋值。
4）在同一个 always 块中不要既使用阻塞赋值又使用非阻塞赋值。
5）不要在多个 always 块中为同一个变量赋值。
6）避免 latch 产生。

下面，对以上事项逐条分析。

1）时序电路建模时，用非阻塞赋值

前面讲述非阻塞赋值时就陈述过，时序电路中非阻塞赋值可以消除竞争冒险。
例如下面代码描述，由于无法确定 a 与 b 阻塞赋值的操作顺序，就有可能带来竞争冒险。

always @(posedge clk) begin
    a = b ;
    b = a ;
end

而使用非阻塞赋值时，赋值操作是同时进行的，所以就不会带来竞争冒险，如以下代码描述。

always @(posedge clk) begin
    a <= b ;
    b <= a ;
end

2）组合逻辑建模时，用阻塞赋值

例如，我们想实现 C = A&B, F=C&D 的组合逻辑功能，用非阻塞赋值语句如下。
两条赋值语句同时赋值，F <= C & D 中使用的是信号 C 的旧值，所以导致此时的逻辑是错误的，F 的逻辑值不等于 A&B&D。
而且，此时要求信号 C 具有存储功能，但不是时钟驱动，所以 C 可能会被综合成锁存器（latch），导致竞争冒险。

always @(*) begin
    C <= A & B ;
    F <= C & D ;
end

对代码进行如下修改，F = C & D 的操作一定是在 C = A & B 之后，此时 F 的逻辑值等于 A&B&D，符合设计。

always @(*) begin
    C = A & B ;
    F = C & D ;
end

3）在同一个 always 块中建立时序和组合逻辑模型时，用非阻塞赋值

虽然时序电路中可能涉及组合逻辑，但是如果赋值操作使用非阻塞赋值，仍然会导致如规范 1 中所涉及的类似问题。
例如在时钟驱动下完成一个与门的逻辑功能，代码参考如下。

always @(posedge clk or negedge rst_n)
    if (!rst_n) begin
        q <= 1'b0;
    end
    else begin
        q <= a & b;  //即便有组合逻辑，也不要写成：q = a & b
     end
end

4）在同一个 always 块中不要既使用阻塞赋值又使用非阻塞赋值

always 涉及的组合逻辑中，既有阻塞赋值又有非阻塞赋值时，会导致意外的结果，例如下面代码描述。
此时信号 C 阻塞赋值完毕以后，信号 F 才会被非阻塞赋值，仿真结果可能正确。
但如果 F 信号有其他的负载，F 的最新值并不能马上传递出去，数据有效时间还是在下一个触发时刻。此时要求 F 具有存储功能，可能会被综合成 latch，导致竞争冒险。

always @(*) begin
    C = A & B ;
    F <= C & D ;
end

如下代码描述，仿真角度看，信号 C 被非阻塞赋值，下一个触发时刻才会有效。而 F = C & D 虽然是阻塞赋值，但是信号 C 不是阻塞赋值，所以 F 逻辑中使用的还是 C 的旧值。

always @(*) begin
    C <= A & B ;
    F = C & D ;
end

下面分析假如在时序电路里既有阻塞赋值，又有非阻塞赋值会怎样，代码如下。
假如复位端与时钟同步，那么由于复位导致的信号 q 为 0，是在下一个时钟周期才有效。
而如果是信号 a 或 b 导致的 q 为 0，则在当期时钟周期内有效。
如果 q 还有其他负载，就会导致 q 的时序特别混乱，显然不符合设计需求。

always @(posedge clk or negedge rst_n)
    if (!rst_n) begin  //假设复位与时钟同步
        q <= 1'b0;
    end
    else begin
        q = a & b;
    end
end

需要说明的是，很多编译器都支持这么写，上述的分析也都是建立在仿真角度上。实际中如果阻塞赋值和非阻塞赋值混合编写，综合后的电路时序将是错乱的，不利于分析调试。

5）不要在多个 always 块中为同一个变量赋值

与 C 语言有所不同，Verilog 中不允许在多个 always 块中为同一个变量赋值。此时信号拥有多驱动端（Multiple Driver），是禁止的。当然，也不允许 assign 语句为同一个变量进行多次连线赋值。从信号角度来讲，多驱动时，同一个信号变量在很短的时间内进行多次不同的赋值结果，就有可能产生竞争冒险。
从语法来讲，很多编译器检测到多驱动时，也会报 Error。

6）避免 latch 产生
