【通信】【1】幅度调制，频率调制，双边带与单边带，IQ与PSK与QAM——采样一定要满足奈奎斯特定理吗

前言

看《宽带太赫兹通信》遇到了IQ，BPSK等词汇，想起我学的一点印象也没有的通信原理，是时候补一下了。这本《通信原理 深入浅出》写的太好了，通俗易懂。明明一两个小时就能学懂的频带信号的发送和接收这一第7章，为什么去年学了几天就弃了呢？因为自己总想补一下通信原理的基础，从头开始，但是懂了又不是太懂的知识让人很困惑，再加上当时压力没多大，就弃了。

---

         \;\\\;\\\;

模拟调制

幅度调制AM

信号（低频）在大于零的情况下，可以直接混频，乘上载波信号（高频）。但是信号一般有小于零的部分，所以幅度调制就是在混频前，先将信号幅度提高

$$s(t)=(f(t)+A_0)\cdot cos{\omega }_{c}t$$
其中$f(t)$是信号，$A_0$是提高的电平

   \;

解调通过三个步骤

1. 利用二极管单向导通，去掉负数部分
2. 低频滤波，去掉高频的载波，只留下低频信号（$s(t)$的包络）
3. 利用电容隔直通交，将基带信号搬移回零电平附近？

         \;\\\;\\\;

幅度调制的问题

$s(t)=(f(t)+A_0)\cdot cos{\omega }_{c}t=f(t)cos{\omega }_{c}t+A_{0}cos{\omega }_{c}t$ 后面一项没有承载信息

幅度调制效率低，电平$A_0>|f(t)|$，调制效率低于50%

         \;\\\;\\\;

频率调制FM

双边带调制DSB

$$调制：s(t)=f(t)\cdot cos{\omega }_{c}t$$
$$\begin{gathered} 相干解调：s(t)\cdot cos{\omega }_{c}t\Rightarrow LPF\Rightarrow f(t) \\ f(t)\cdot cos{\omega }_{c}t\cdot cos{\omega }_{c}t=\frac{1}{2}f(t)+\frac{1}{2}cos2{\omega }_{c}t \end{gathered}$$

相干解调：在接收端同步信息，产生一个与高频载波同频同相的本地载波，再与接收信号混频…

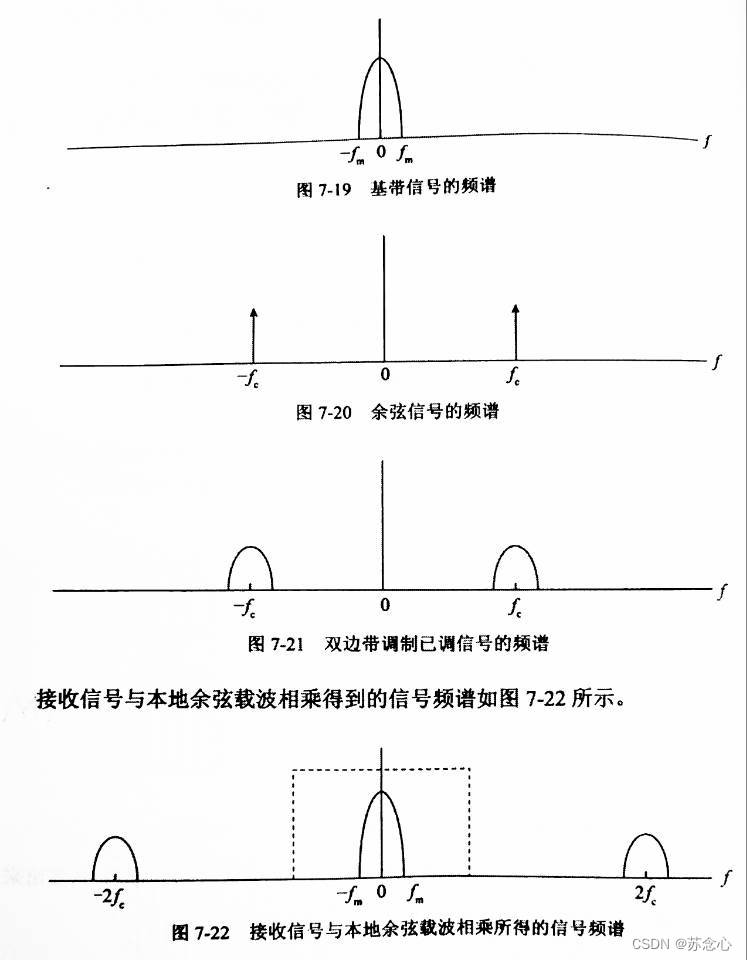

在双边带已调信号的频谱（第三个图）中， $|f|<f_c$ 的部分是下边带， $|f|>f_c$ 的部分是上边带。

• 两个上边带，分别是基带信号的频谱的左右部分左移和右移形成的

• 左边的下边带，是基带信号的频谱的右边左移形成的

• 右边的下边带，是基带信号的频谱的左边右移形成的

$$上边带携带的信息=下边带携带的信息$$

所以只需要上边带或者下边带就行了!

         \;\\\;\\\;

单边带调制SSB

$$调制：S_{DSB}(t)=f(t)\cdot cos{\omega }_{c}t$$
相干解调： s ( t ) ⋅ c o s ω c t ⇒ L P F ⇒ f ( t ) f ( t ) ⋅ c o s ω c t ⋅ c o s ω c t = 1 2 f (
